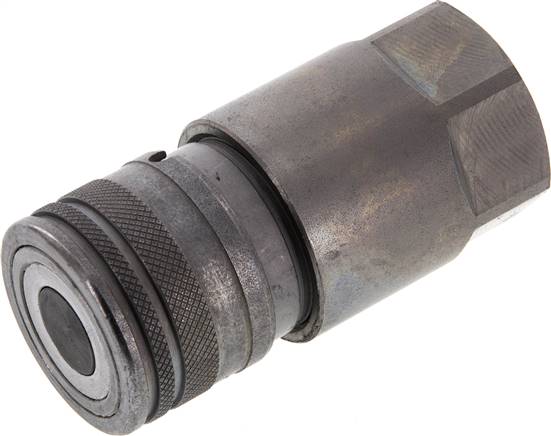

Flat-Face-Kupplung ISO 16028, Muffe Baugr. 3, G 3/4"(IG)
Werkstoffe:Stahl verzinkt, Dichtung: NBR, Stützring: PTFETemperaturbereich:-25°C bis +125°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.*nicht nach ISO 16028 genormt, keine SicherheitsverriegelungWeitere Eigenschaften:AusführungMuffeGewinde innenG 3/4"A (mm)24,5B (mm)38DN (ISO) (mm)12,5Baugröße3PN (bar)350Gewicht500 g / Stk.

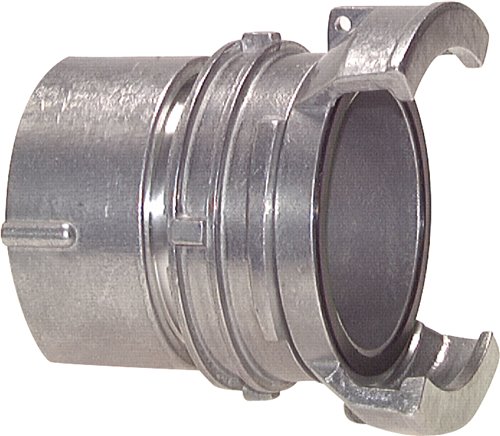

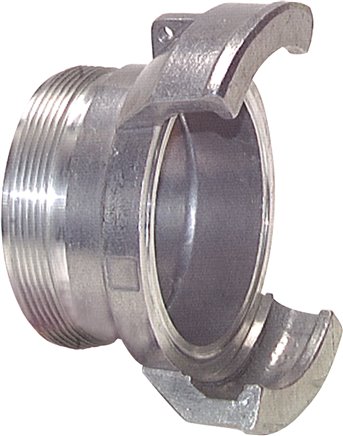

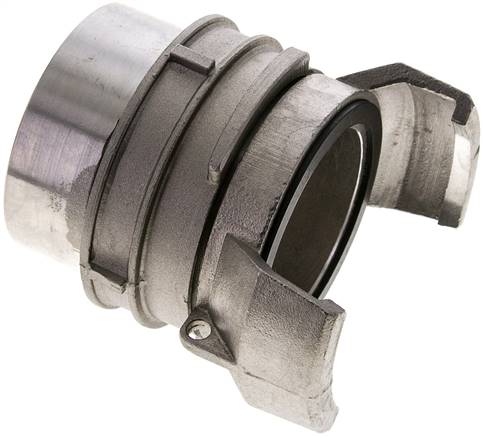

Guillemin-Kupplung G 3" (IG), Edelstahl, ohne Verriegelung
Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffEdelstahlAusführungohne Verriegelung (kann nur mit Kupplung mit Verriegelung koBaugröße3 (Dichtfläche 101 mm)InnengewindeG 3"Gewicht850 g / Stk.

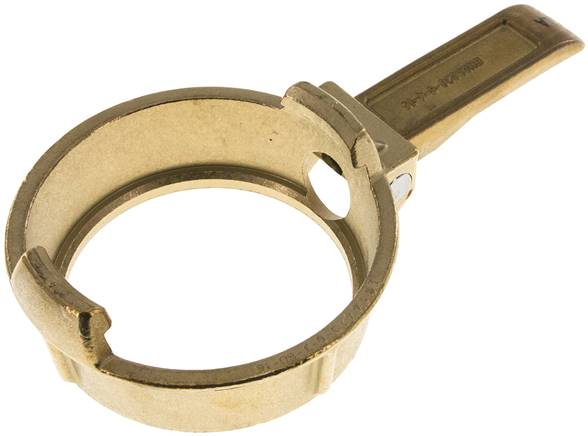

Tankwagenkupplung Mutterteil G 3", Messing
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Spannringhebel, KronenstückWeitere Eigenschaften:WerkstoffMessingDN (mm)80Gewinde innenG 3"Gewicht1,4 kg / Stk.
Mehrfachkupplung 8x 8mm Schl.,Stecker, rund
Anwendung:Für ein schnellles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen. Preiswertes und kompaktes Design. Flache Einbaumaße bei Schottmontage.Werkstoffe:Körper: Aluminium, Überwurf- und Kontermutter: POM, Dichtungen: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,99 bis 12 barHinweis:Stecker und Muffen sind nur bei gleicher Leitungsanzahl untereinander kuppelbar.Vorteile:•flache Bauform, •Muffe mit Schottgewinde M 50x1,5 versehen (max- Schottdicke: 5mm)Weitere Eigenschaften:AusführungSteckerSchlauch Ø außen (mm)8Anzahl der Leitungen8Gewicht90 g / Stk.

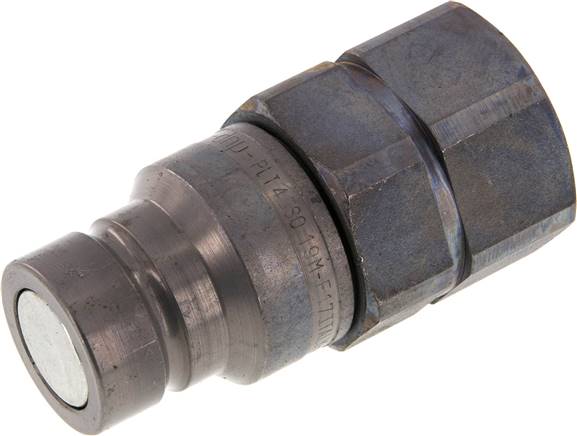

Flat-Face-Kupplung ISO 16028, Stecker Baugr. 4, G 3/4"(IG)
Werkstoffe:Stahl verzinkt, Dichtung: NBR, Stützring: PTFETemperaturbereich:-25°C bis +125°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.*nicht nach ISO 16028 genormt, keine SicherheitsverriegelungWeitere Eigenschaften:AusführungSteckerGewinde innenG 3/4"A (mm)30,0B (mm)48DN (ISO) (mm)19Baugröße4PN (bar)350Gewicht480 g / Stk.

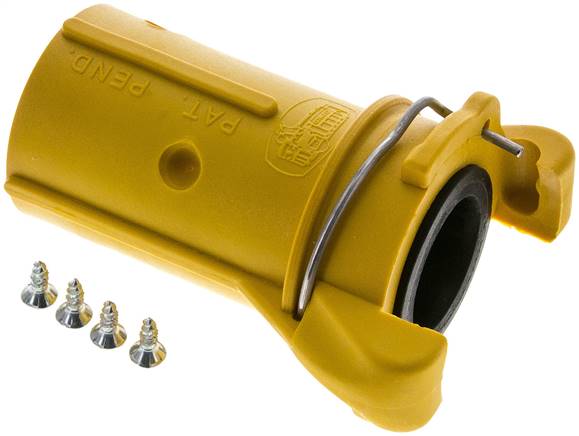

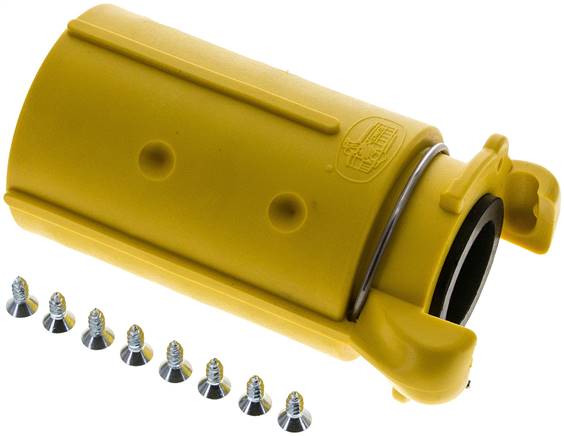

Sandstrahlkupplung Nylon, Schlauch 25x39 mm
Klauenweite:58 mmVerwendung:Kupplungen zum Verbinden von Sandstrahlschläuchen ohne Querschnittverengung.Werkstoffe:Körper: Temperguss verzinkt gelb chromatiert oder Nylon, Dichtung: NBRTemperaturbereich:-15°C bis +50°CBetriebsdruck:12 barLieferumfang:Typ Temperguss: mit Halteschrauben, Typ Nylon: mit Halteschrauben und automatischer SicherungEmpfohlenes Zubehör für Kupplungen aus Temperguss:Sicherungsclip oder automatische SicherungAchtung:Bitte beachten Sie, dass die Temperguss-Kupplungen SSKIG 11462, SSKIG 11262, SSKIG G5062 sowie die Nylon-Kupplungen über ein verbessertes Dichtsystem verfügen, bei dem der Schlauch, bzw. das Gewinde unmittelbar an der Dichtung anliegt. Der Vorteil besteht darin, dass das Strahlgut nicht hinter die Dichtung gedrückt werden kann. Bei allen anderen Kupplungen ist der Schlauch durch einen Steg von der Dichtung getrennt.Weitere Eigenschaften:WerkstoffNylonSchlauch Ø innen x außen (mm)25x39L (mm)110ErsatzdichtungenSSKGN GU 25Gewicht165 g / Stk.

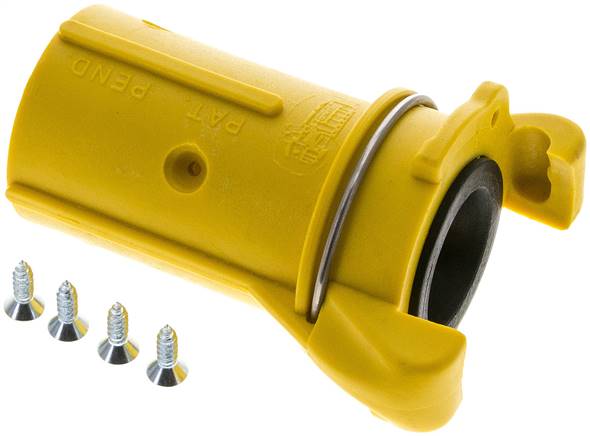

Sandstrahlkupplung Nylon, Schlauch 19x33 mm
Klauenweite:58 mmVerwendung:Kupplungen zum Verbinden von Sandstrahlschläuchen ohne Querschnittverengung.Werkstoffe:Körper: Temperguss verzinkt gelb chromatiert oder Nylon, Dichtung: NBRTemperaturbereich:-15°C bis +50°CBetriebsdruck:12 barLieferumfang:Typ Temperguss: mit Halteschrauben, Typ Nylon: mit Halteschrauben und automatischer SicherungEmpfohlenes Zubehör für Kupplungen aus Temperguss:Sicherungsclip oder automatische SicherungAchtung:Bitte beachten Sie, dass die Temperguss-Kupplungen SSKIG 11462, SSKIG 11262, SSKIG G5062 sowie die Nylon-Kupplungen über ein verbessertes Dichtsystem verfügen, bei dem der Schlauch, bzw. das Gewinde unmittelbar an der Dichtung anliegt. Der Vorteil besteht darin, dass das Strahlgut nicht hinter die Dichtung gedrückt werden kann. Bei allen anderen Kupplungen ist der Schlauch durch einen Steg von der Dichtung getrennt.Weitere Eigenschaften:WerkstoffNylonSchlauch Ø innen x außen (mm)19x33L (mm)110ErsatzdichtungenSSKGN GU 19Gewicht190 g / Stk.

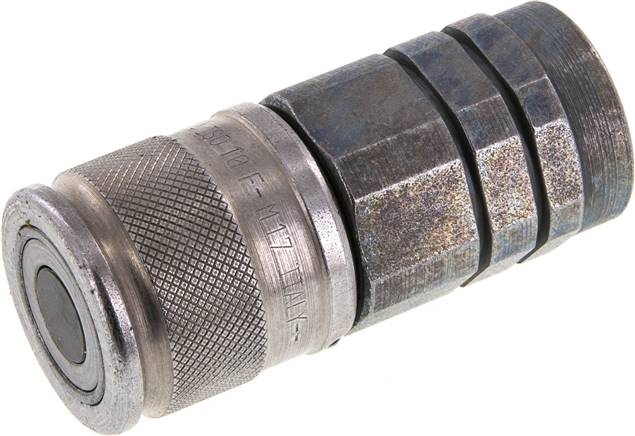

Flat-Face-Schraubkupplung, Muffe Baugr. 2, G 1/2"(IG)
Werkstoffe:Stahl verzinkt, verschleißbeanspruchte Komponenten: hochfester Stahl induktiv gehärtet, Federn: Edelstahl 1.4310, Dichtung: NBRTemperaturbereich:-25°C bis +125°CKuppelbar mit Restdruck im Stecker bis 250 bar (Muffe mit Restdruck bis 100 bar)Vorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden. Besonders geeignet für Verwendung an Hydraulikschläuchen, •unter Druck kuppelbarWeitere Eigenschaften:AusführungMuffeGewinde innenG 1/2"A (mm)M 30 x 2B (mm)36DN (mm)8,7Baugröße2PN (bar)350Gewicht300 g / Stk.

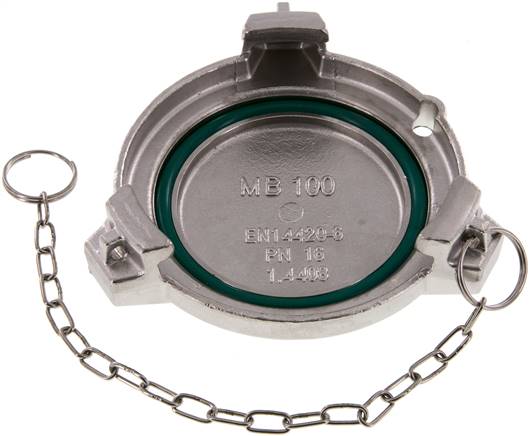

Tankwagenkupplung Verschlussdeckel, 1.4408 für VK 100 ES
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Verschlusskappe inkl. Kette aus Edelstahl 1.4401 (Typ Aluminium: Kette aus 1.4301)Weitere Eigenschaften:Werkstoff1.4408passend fürVK 100 ESGewicht1,1 kg / Stk.
Tankwagenkupplung Verschlussdeckel, Messing für VK 80 MS
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barLieferumfang:Verschlusskappe inkl. Kette aus Edelstahl 1.4401 (Typ Aluminium: Kette aus 1.4301)Weitere Eigenschaften:WerkstoffMessingpassend fürVK 80 MSGewicht800 g / Stk.
Waschgeräte Kupplungsstecker, Stahl verzinkt, G 3/8" (IG)
Werkstoffe:Ventile: Messing, Dichtungen: NBR, (1.4436: FKM)Temperaturbereich:-40°C bis max. +100°C (1.4436: bis max. +200°C)Betriebsdruck:max. 300 barHinweis:Kupplungen mit und ohne Ventil sind trotz ähnlicher Steckerabmessungen nicht kompatibel!Weitere Eigenschaften:AusführungKupplungssteckerWerkstoffStahl verzinktGewindeG 3/8"NW (mm)10Temperaturbereich (°C)-40 bis +100Gewicht60 g / Stk.

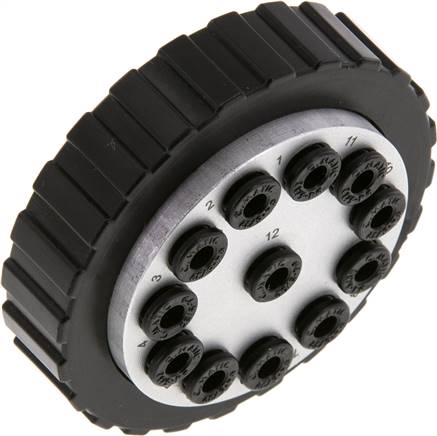

Mehrfachkupplung 12x 4mm Schl.,Muffe, rund
Anwendung:Für ein schnellles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen. Preiswertes und kompaktes Design. Flache Einbaumaße bei Schottmontage.Werkstoffe:Körper: Aluminium, Überwurf- und Kontermutter: POM, Dichtungen: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,99 bis 12 barHinweis:Stecker und Muffen sind nur bei gleicher Leitungsanzahl untereinander kuppelbar.Vorteile:•flache Bauform, •Muffe mit Schottgewinde M 50x1,5 versehen (max- Schottdicke: 5mm)Weitere Eigenschaften:AusführungMuffeSchlauch Ø außen (mm)4Anzahl der Leitungen12Ersatz-O-RingeMFKR 4 ORGewicht100 g / Stk.

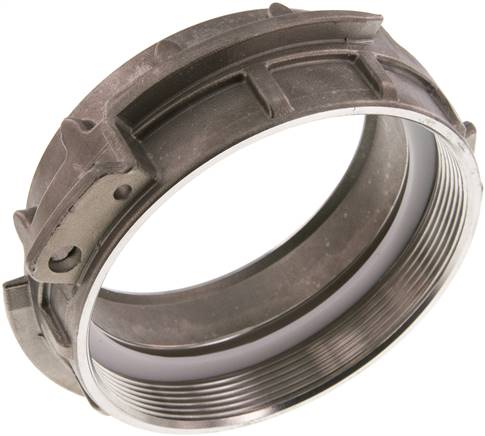

Tankwagenkupplung Vaterteil G 4", 1.4408
Werkstoffe:Körper: 1.4408, Messing oder Aluminium, Kupplungsweichdichtung: CSM (Hypalon) (Typ Aluminium: NBR), Gewindedichtung: PTFE (Typ Messing: Polyurethan), Kette: 1.4401 (Typ Aluminium: 1.4301)Temperaturbereich:-20°C bis +80°CBetriebsdruck:max. 16 barWeitere Eigenschaften:Werkstoff1.4408DN (mm)100Gewinde innenG 4"Gewicht1,1 kg / Stk.
Waschgeräte Kupplungsstecker, 1.4436, G 3/8" (IG)
Werkstoffe:Ventile: Messing, Dichtungen: NBR, (1.4436: FKM)Temperaturbereich:-40°C bis max. +100°C (1.4436: bis max. +200°C)Betriebsdruck:max. 300 barHinweis:Kupplungen mit und ohne Ventil sind trotz ähnlicher Steckerabmessungen nicht kompatibel!Weitere Eigenschaften:AusführungKupplungssteckerWerkstoff1.4436GewindeG 3/8"NW (mm)10Temperaturbereich (°C)-40 bis +200Gewicht60 g / Stk.

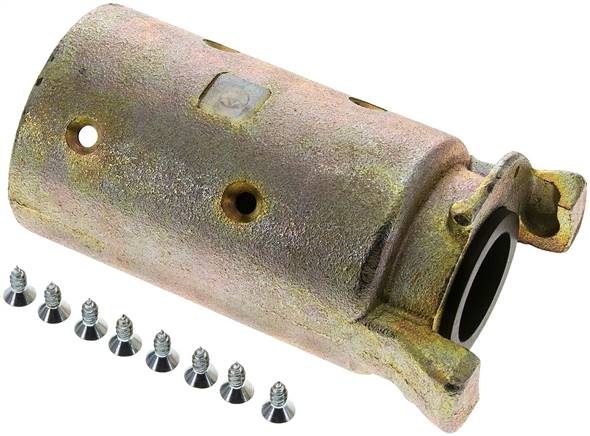

Sandstrahlkupplung Temperguss verzinkt, Schlauch 42x60 mm
Klauenweite:58 mmVerwendung:Kupplungen zum Verbinden von Sandstrahlschläuchen ohne Querschnittverengung.Werkstoffe:Körper: Temperguss verzinkt gelb chromatiert oder Nylon, Dichtung: NBRTemperaturbereich:-15°C bis +50°CBetriebsdruck:12 barLieferumfang:Typ Temperguss: mit Halteschrauben, Typ Nylon: mit Halteschrauben und automatischer SicherungEmpfohlenes Zubehör für Kupplungen aus Temperguss:Sicherungsclip oder automatische SicherungAchtung:Bitte beachten Sie, dass die Temperguss-Kupplungen SSKIG 11462, SSKIG 11262, SSKIG G5062 sowie die Nylon-Kupplungen über ein verbessertes Dichtsystem verfügen, bei dem der Schlauch, bzw. das Gewinde unmittelbar an der Dichtung anliegt. Der Vorteil besteht darin, dass das Strahlgut nicht hinter die Dichtung gedrückt werden kann. Bei allen anderen Kupplungen ist der Schlauch durch einen Steg von der Dichtung getrennt.Weitere Eigenschaften:WerkstoffTemperguss verzinktSchlauch Ø innen x außen (mm)42x60L (mm)150ErsatzdichtungenSSKG GUGewicht850 g / Stk.

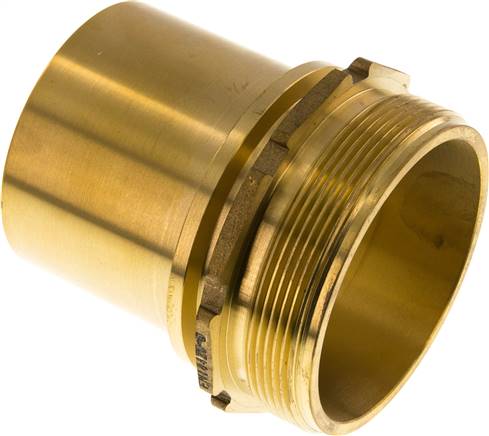

Gewindetülle, EN14420-5 G 3"-75 (3")mm, Messing
Betriebsdruck:25 barAusführung:Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 3"Schlauch Ø innen (mm)75 (3)Zubehör SchlauchklemmenSSA 93 / SSA 97Gewicht800 g / Stk.

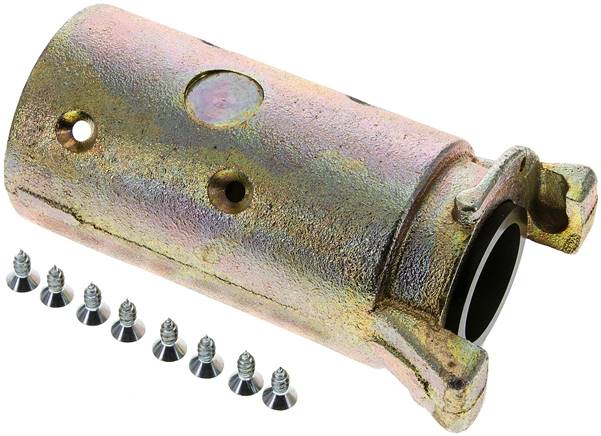

Sandstrahlkupplung Temperguss verzinkt, Schlauch 38x56 mm
Klauenweite:58 mmVerwendung:Kupplungen zum Verbinden von Sandstrahlschläuchen ohne Querschnittverengung.Werkstoffe:Körper: Temperguss verzinkt gelb chromatiert oder Nylon, Dichtung: NBRTemperaturbereich:-15°C bis +50°CBetriebsdruck:12 barLieferumfang:Typ Temperguss: mit Halteschrauben, Typ Nylon: mit Halteschrauben und automatischer SicherungEmpfohlenes Zubehör für Kupplungen aus Temperguss:Sicherungsclip oder automatische SicherungAchtung:Bitte beachten Sie, dass die Temperguss-Kupplungen SSKIG 11462, SSKIG 11262, SSKIG G5062 sowie die Nylon-Kupplungen über ein verbessertes Dichtsystem verfügen, bei dem der Schlauch, bzw. das Gewinde unmittelbar an der Dichtung anliegt. Der Vorteil besteht darin, dass das Strahlgut nicht hinter die Dichtung gedrückt werden kann. Bei allen anderen Kupplungen ist der Schlauch durch einen Steg von der Dichtung getrennt.Weitere Eigenschaften:WerkstoffTemperguss verzinktSchlauch Ø innen x außen (mm)38x56L (mm)129ErsatzdichtungenSSKG GUGewicht750 g / Stk.

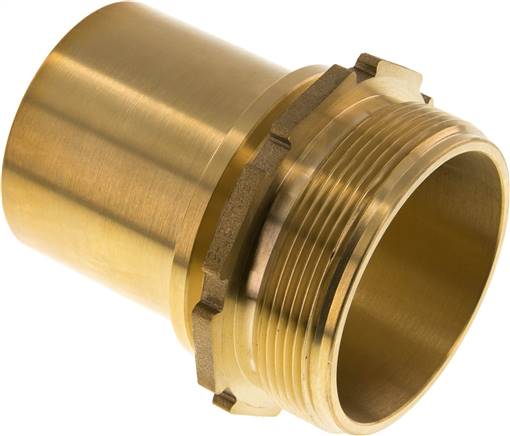

Gewindetülle, EN14420-5 G 2-1/2"-63 (2-1/2")mm, Messing
Betriebsdruck:25 barAusführung:Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 2-1/2"Schlauch Ø innen (mm)63 (2-1/2)Zubehör SchlauchklemmenSSA 76 / SSA 82 / SSA 87Gewicht600 g / Stk.

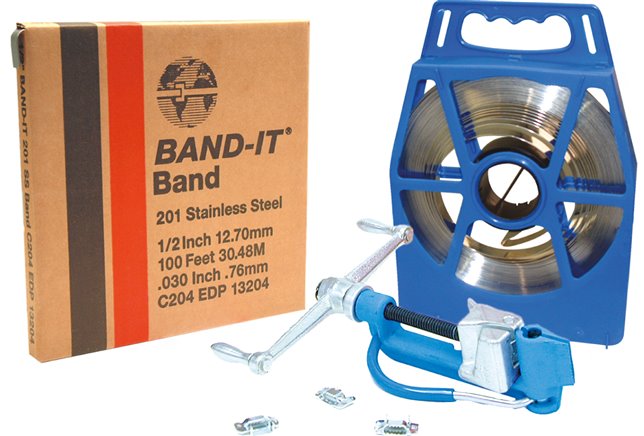

Band-It-201, 12,7 (1/2") mm, Band (30,5 m Kunststoff-Container)
Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:für hohe Beanspruchungen, z. B. Schlauchverbindungen, Rohrbefestigung wo große Belastungen auftretenMontagewerkzeug:C001, C003Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•stabiler als "normales" V2A bei ähnlicher Korrosionsfestigkeit - leichte Formbarkeit, •patentierter Aufdruck ermöglicht genaue Ablängung des Bandes und vermeidet Abfall, •im praktischen Kunststoffcontainer lieferbar*Verpackungseinheit: 100 Stk. (Typ C252: Bauform ähnlich Valustrap)Weitere Eigenschaften:AusführungBand (30,5 m Kunststoff-Container)Breite (mm)12,7 (1/2)Dicke (mm)0,76Zerreißkraft (N)6.675ContainerfarbeblauSchlaufe*C254Gewicht2,4 kg / Stk.
Flat-Face-Kupplung ISO 16028, Muffe Baugr. 3, G 1/2"(IG)
Werkstoffe:Stahl verzinkt, Dichtung: NBR, Stützring: PTFETemperaturbereich:-25°C bis +125°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.*nicht nach ISO 16028 genormt, keine SicherheitsverriegelungWeitere Eigenschaften:AusführungMuffeGewinde innenG 1/2"A (mm)24,5B (mm)38DN (ISO) (mm)12,5Baugröße3PN (bar)350Gewicht550 g / Stk.

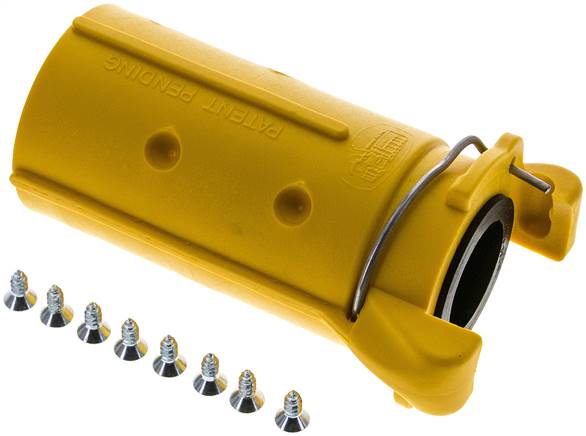

Sandstrahlkupplung Nylon, Schlauch 32x48 mm
Klauenweite:58 mmVerwendung:Kupplungen zum Verbinden von Sandstrahlschläuchen ohne Querschnittverengung.Werkstoffe:Körper: Temperguss verzinkt gelb chromatiert oder Nylon, Dichtung: NBRTemperaturbereich:-15°C bis +50°CBetriebsdruck:12 barLieferumfang:Typ Temperguss: mit Halteschrauben, Typ Nylon: mit Halteschrauben und automatischer SicherungEmpfohlenes Zubehör für Kupplungen aus Temperguss:Sicherungsclip oder automatische SicherungAchtung:Bitte beachten Sie, dass die Temperguss-Kupplungen SSKIG 11462, SSKIG 11262, SSKIG G5062 sowie die Nylon-Kupplungen über ein verbessertes Dichtsystem verfügen, bei dem der Schlauch, bzw. das Gewinde unmittelbar an der Dichtung anliegt. Der Vorteil besteht darin, dass das Strahlgut nicht hinter die Dichtung gedrückt werden kann. Bei allen anderen Kupplungen ist der Schlauch durch einen Steg von der Dichtung getrennt.Weitere Eigenschaften:WerkstoffNylonSchlauch Ø innen x außen (mm)32x48L (mm)136ErsatzdichtungenSSKGN GUGewicht220 g / Stk.

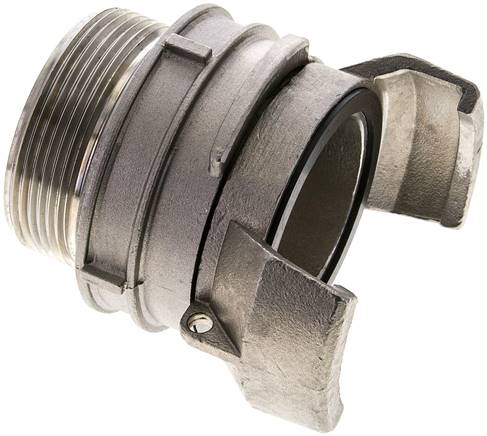

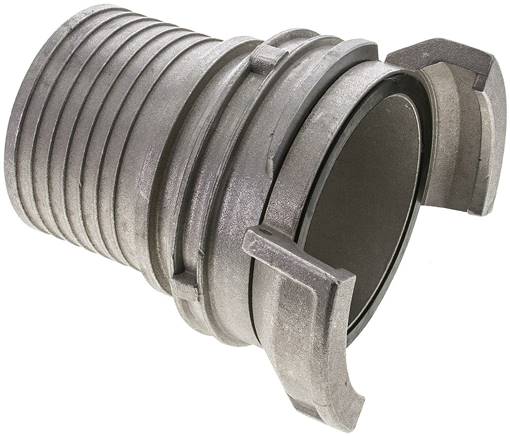

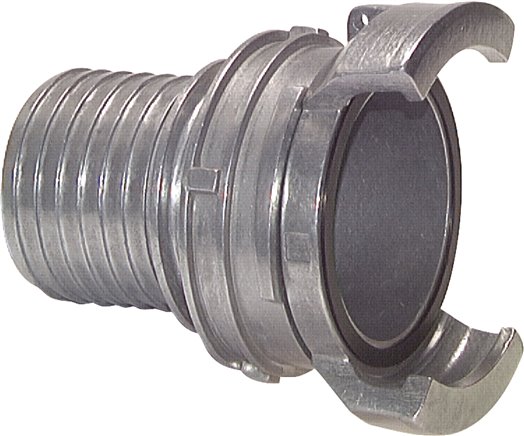

Guillemin-Kupplung G 3" (AG), Aluminium, mit Verriegelung
Funktion:Bei den symmetrischen Guillemin-Kupplungen erfolgt die Verbindung durch das Ineinandergreifen von 4 aufrecht stehenden Klauen. Auf mobilen Anlagen wird in der Regel eine Kupplung eingesetzt, die mit einem verstellbaren Spannring (Verriegelung) ausgestattet ist, der die Klauen durch Verdrehen verriegelt. Damit die Verbindung hergestellt werden kann, muss mindestens eine der Kupplungshälften mit einer Verriegelung ausgestattet sein. Nur die Kupplung mit Verriegelung ist mit einer Weichdichtung ausgestattet.Verwendung:Tankwagen, Silos, Industrie und Landwirtschaft (meist in Frankreich und BeNeLux)Werkstoffe:Dichtung: NBR, ggf. Kette: Edelstahl (Typ Aluminium: Stahl verzinkt)Temperaturbereich:-10°C bis +80°CBetriebsdruck:16 barWeitere Eigenschaften:WerkstoffAluminiumAusführungmit VerriegelungBaugröße3 (Dichtfläche 101 mm)AußengewindeG 3"Gewicht550 g / Stk.
