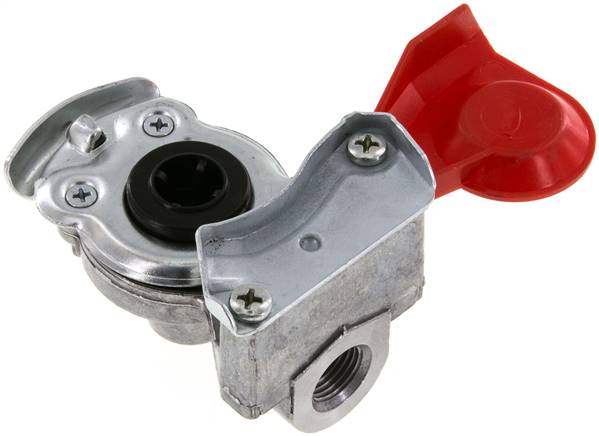

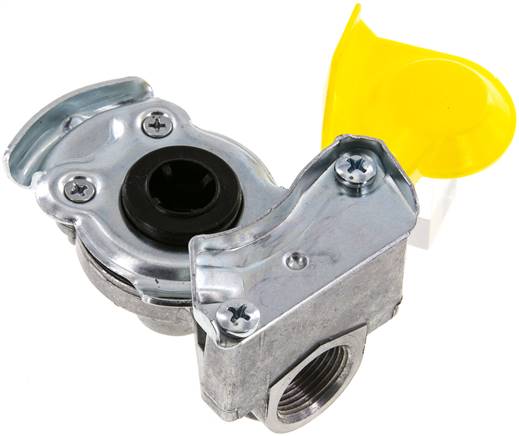

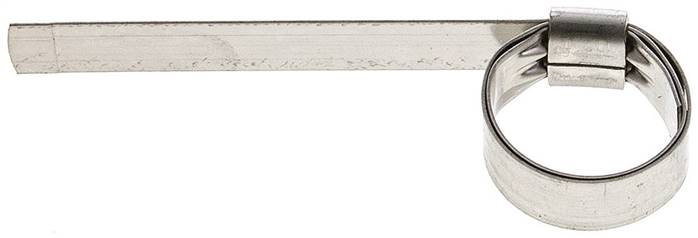

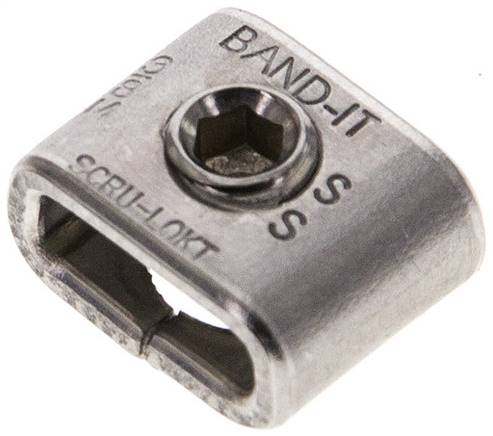

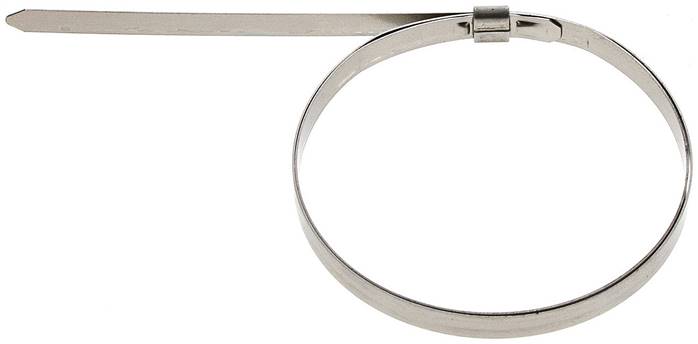

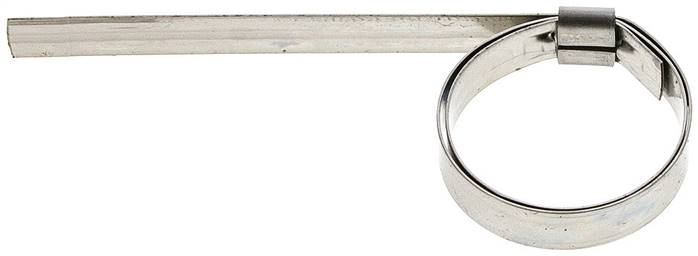

Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)12,7 (1/2)Dicke (mm)0,76Schellen-Ø innen max. (mm)25,4Zerreißkraft (N)6.675Gewicht29 g / Stk.

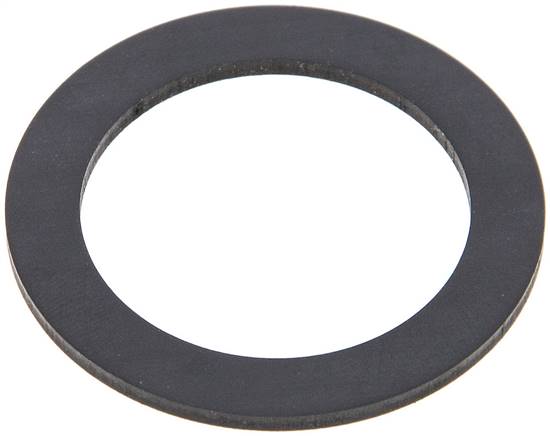

Werkstoffe:Körper: Messing oder Edelstahl 1.4408, Dichtung: NBR, (Edelstahl: FKM)Temperaturbereich:0°C bis max. +80°C (Edelstahl: -20°C bis max. +200°C)Betriebsdruck:-0,95 bis 25 barEinsatzbereich:Wasser, Luft, Laugen, Öl und Trinkwasser (nur Typ Messing mit KTW)Werkstoffe:Innengewindedichtung: Typ Messing: NBR, Typ KTW: EPDM, Typ Edelstahl: FKMWeitere Eigenschaften:Gewicht1.5 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)6,4 (1/4)Dicke (mm)0,51Schellen-Ø innen max. (mm)69,9Zerreißkraft (N)2.225Gewicht15 g / Stk.

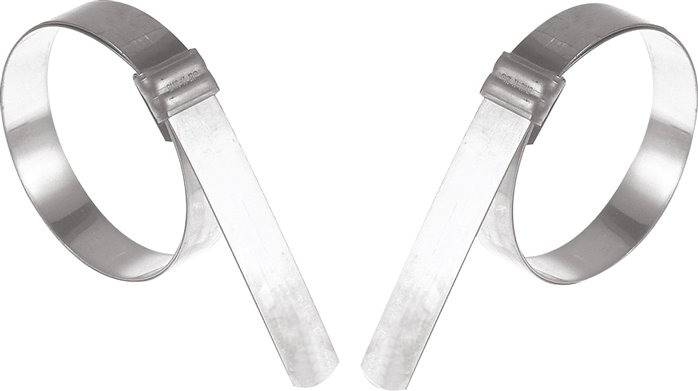

Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)6,4 (1/4)Dicke (mm)0,51Schellen-Ø innen max. (mm)76,2Zerreißkraft (N)2.225Gewicht17 g / Stk.
Werkstoffe:Körper: Messing oder Edelstahl 1.4408, Dichtung: NBR, (Edelstahl: FKM)Temperaturbereich:0°C bis max. +80°C (Edelstahl: -20°C bis max. +200°C)Betriebsdruck:-0,95 bis 25 barEinsatzbereich:Wasser, Luft, Laugen, Öl und Trinkwasser (nur Typ Messing mit KTW)Werkstoffe:Innengewindedichtung: Typ Messing: NBR, Typ KTW: EPDM, Typ Edelstahl: FKMWeitere Eigenschaften:Gewicht1.6 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)9,5 (3/8)Dicke (mm)0,64Schellen-Ø innen max. (mm)34,9Zerreißkraft (N)4.005Gewicht19 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)6,4 (1/4)Dicke (mm)0,51Schellen-Ø innen max. (mm)38,1Zerreißkraft (N)2.225Gewicht10 g / Stk.

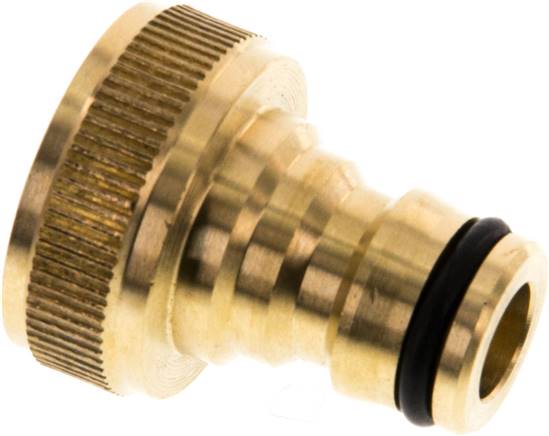

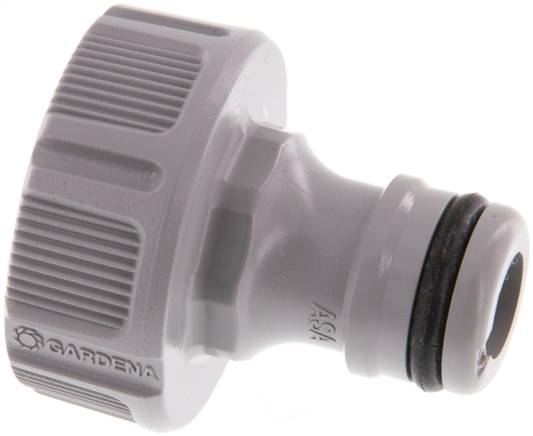

Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungMessingGewinde innenG 3/4"Temperaturbereich (°C)0 bis +60Betriebsdruck (bar)0 - 8Gewicht39 g / Stk.

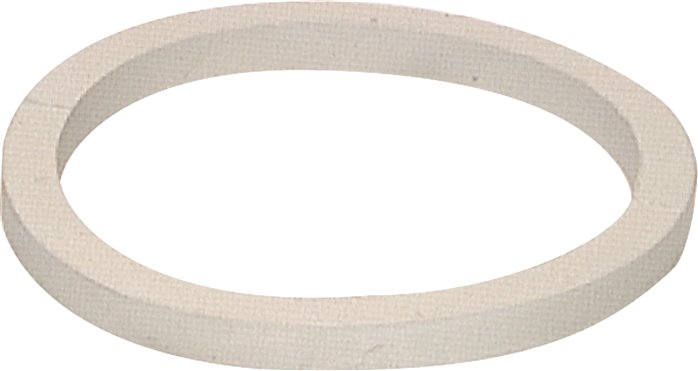

Werkstoffe:NBR: (-10°C bis +80°C) elastischer Standardwerkstoff für neutrale Medien wie Luft, Öl und Wasser. Gut beständig gegen mechanische Belastungen., FKM: (-20°C bis +180°C) elastisch, Elastomer mit hoher Temperatur- und Witterungsbeständigkeit. Für viele Säuren, Basen, Kraftstoffe und Öle (auch synthetische) geeignet. Unbeständig bei Heißwasser und Dampf.,PTFE*: (-180°C bis +200°C) sehr gute chemische Beständigkeit. Beständig gegen fast alle Chemikalien, auch bei höheren Temperaturen.Weitere Eigenschaften:WerkstoffNBR (weiß)Baugröße2 (Dichtfäche 68 mm)Temperaturbereich (°C)-10 bis +80Gewicht7.7 g / Stk.

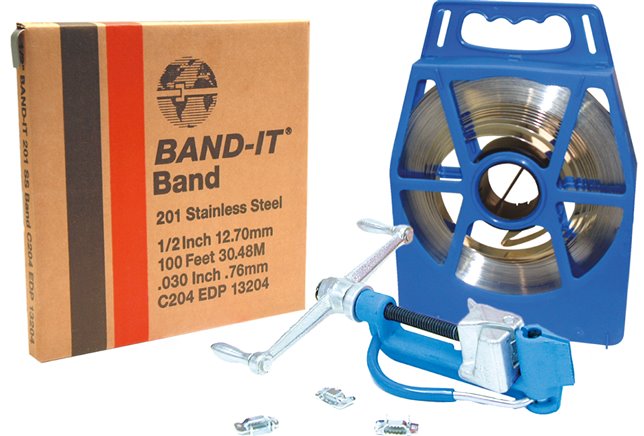

Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:für hohe Beanspruchungen, z. B. Schlauchverbindungen, Rohrbefestigung wo große Belastungen auftretenMontagewerkzeug:C001, C003Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•stabiler als "normales" V2A bei ähnlicher Korrosionsfestigkeit - leichte Formbarkeit, •patentierter Aufdruck ermöglicht genaue Ablängung des Bandes und vermeidet Abfall, •im praktischen Kunststoffcontainer lieferbar*Verpackungseinheit: 100 Stk. (Typ C252: Bauform ähnlich Valustrap)Weitere Eigenschaften:AusführungBand (30,5 m Kunststoff-Container)Breite (mm)19,1 (3/4)Dicke (mm)0,76Zerreißkraft (N)10.013ContainerfarberotSchlaufe*C256Gewicht3,5 kg / Stk.

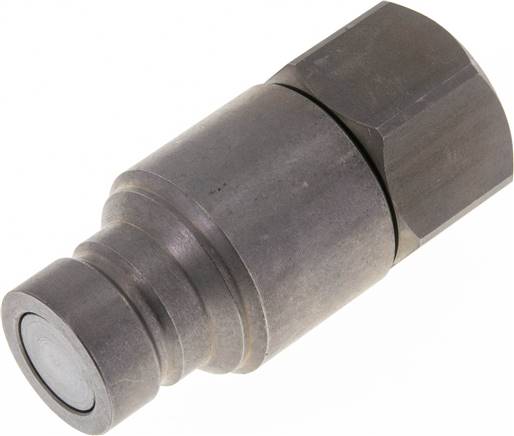

Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-30°C bis +100°CVorteile:•kein Schmutz kann eindringen, da die Kupplung an der glatten Oberfläche "flaches Gesicht" einfach saubergewischt werden kann, •axiale Kräfte können durch die Konstruktion dieser Kupplung gut aufgenommen werden, besonders geeignet für Verwendung an Hydraulikschläuchen, •tropffreies Entkuppeln, •Einhandbedienung, •Sicherheitsverriegelung.Weitere Eigenschaften:AusführungSteckerGewinde innenG 1"A (mm)30,0B (mm)48DN (ISO) (mm)19Baugröße4PN (bar)400Gewicht470 g / Stk.

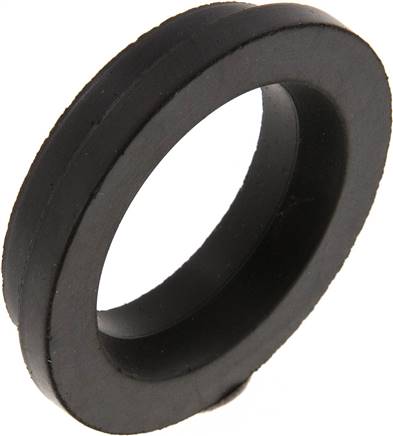

Werkstoffe:NBRTemperaturbereich:-15°C bis +50°CWeitere Eigenschaften:Bemerkungfür TempergussØ innen (mm)31,0Ø außen (mm)48,5L (mm)10,5Gewicht10 g / Stk.

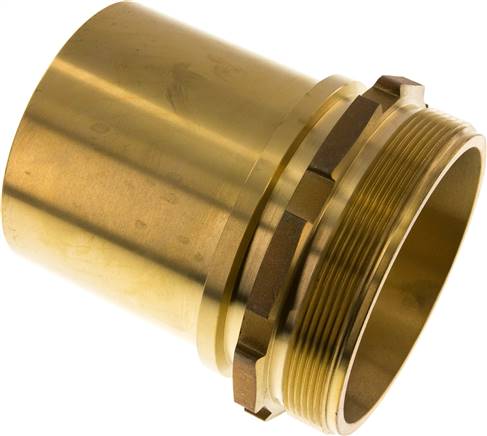

Betriebsdruck:25 barAusführung:Schlauchstutzen glatt mit SicherungsbundHinweis:Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen nach EN 14420-3 (DIN 2817)Weitere Eigenschaften:WerkstoffMessingGewindeG 4"Schlauch Ø innen (mm)100 (4)Zubehör SchlauchklemmenSSA 119 / SSA 122Gewicht1,7 kg / Stk.
Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungGardenaGewinde innenG 3/4"Temperaturbereich (°C)0 bis +40Betriebsdruck (bar)0 - 10Gewicht10 g / Stk.

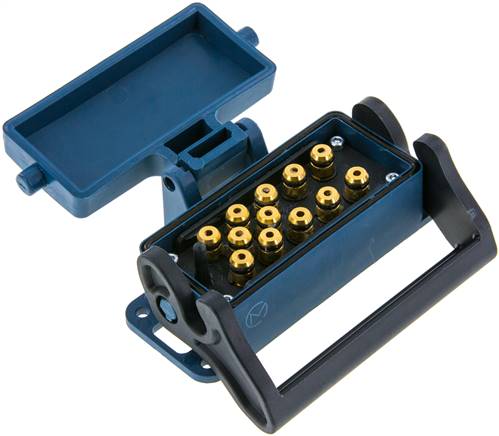

Anwendung:Für ein schnelles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen.Werkstoffe:Körper und Steckerplatte: Technopolymer, Dichtung: NBR, Steckverbindungen: MessingTemperaturbereich:-20°C bis +70°CHinweis:Stecker und Muffen sind nur bei gleicher Größe und gleicher Leitungsanzahl untereinander kuppelbar.Weitere Eigenschaften:AusführungMuffeSchlauch Ø außen (mm)4Anzahl der Leitungen12beidseitig absperrendneinBaugröße1B (mm)116A (mm)103Betriebsdruck (bar)-0,99 bis 15C (mm)86Ersatz-O-RingeMFK 4 ORGewicht300 g / Stk.
Hinweis:Für den Einsatz mit Mineralöl empfehlen wir Dichtungen aus NBR*wird als O-Ring geliefertWeitere Eigenschaften:WerkstoffFKM / PTFE vollummanteltpassend fürMK/MB 100Gewicht24 g / Stk.

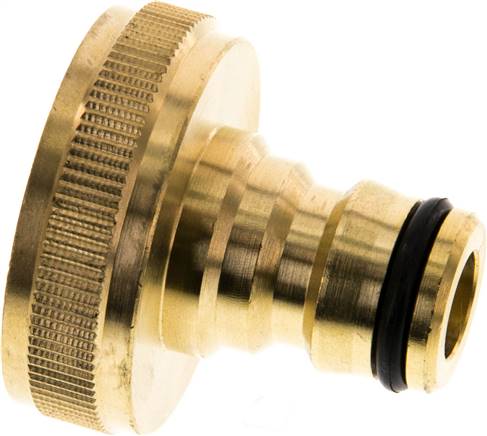

Typ Messing:Werkstoffe:Körper: Messing, Dichtung: NBR, Klemmring: PolyamidTemperaturbereich:0°C bis max. +60°CBetriebsdruck:0 - 8 barMedien:WasserTyp Gardena:Werkstoffe:Körper: PP und ABS, Dichtung: EPDMTemperaturbereich:0°C bis max. +40°CBetriebsdruck:0 - 10 barMedien:WasserGardenaprodukte werden nur an gewerbliche Kunden vertrieben.Weitere Eigenschaften:AusführungMessingGewinde innenG 1"Temperaturbereich (°C)0 bis +60Betriebsdruck (bar)0 - 8Gewicht46 g / Stk.
Anwendung:für hohe Beanspruchungen, z. B. SchlauchverbindungenMontagewerkzeug:C001 & J001, C001 & J050, C003 & J050Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•patentiertes, spaltfreies Design der Innenfläche vermeidet Leckagen speziell bei dünnwandigen Schläuchen, •hohe Vibrationsfestigkeit, •leichte und schnelle manuelle Verarbeitung - wird durch einen einfachen Handgriff verschlossen, •halbautomatische und automatische Verarbeitung möglich, •leichte Lagerhaltung, da auch aus großen Schellen kleine Schellen hergestellt werden können*nur zu Vergleichszwecken - Werkstoff verschiedener MitanbieterWeitere Eigenschaften:Breite (mm)12,7 (1/2)Dicke (mm)0,76Schellen-Ø innen max. (mm)63,5Zerreißkraft (N)6.675Gewicht46 g / Stk.
Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:zum Herstellen von nachspannbaren Schellen in Verbindung mit Band-It Band 201Montagewerkzeug:C001, C003Montage:Wie bei Band-It Band 201, jedoch wird das Band nach dem Spannen nicht umgebogen, sondern mit der Innensechskantschraube fixiert. Um ein spöteres Nachspannen zu ermöglichen, sollten hinter der Schlaufe noch ca. 100 mm Band herausragen.Achtung:Durch Falten des Schlaufenendes Verletzungen vorbeugen!Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372)Weitere Eigenschaften:Breite (mm)9,5 (3/8)Verpackungseinheit (Stk)50Gewicht5.1 g / Stk.

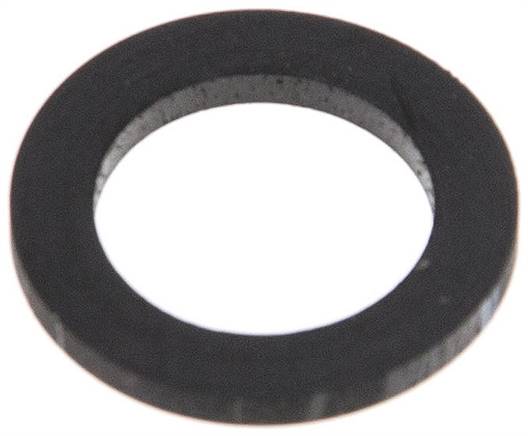

Werkstoffe:Körper: Messing oder Edelstahl 1.4408, Dichtung: NBR, (Edelstahl: FKM)Temperaturbereich:0°C bis max. +80°C (Edelstahl: -20°C bis max. +200°C)Betriebsdruck:-0,95 bis 25 barEinsatzbereich:Wasser, Luft, Laugen, Öl und Trinkwasser (nur Typ Messing mit KTW)Werkstoffe:Innengewindedichtung: Typ Messing: NBR, Typ KTW: EPDM, Typ Edelstahl: FKMWeitere Eigenschaften:Gewicht0.3 g / Stk.

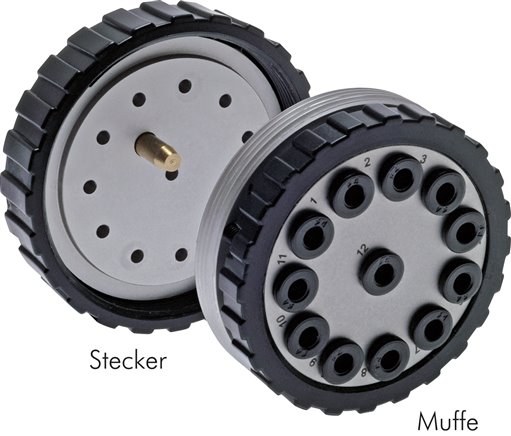

Anwendung:Für ein schnellles und verwechslungssicheres Kuppeln von mehreren Pneumatikschläuchen und Mehrfachschläuchen. Preiswertes und kompaktes Design. Flache Einbaumaße bei Schottmontage.Werkstoffe:Körper: Aluminium, Überwurf- und Kontermutter: POM, Dichtungen: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,99 bis 12 barHinweis:Stecker und Muffen sind nur bei gleicher Leitungsanzahl untereinander kuppelbar.Vorteile:•flache Bauform, •Muffe mit Schottgewinde M 50x1,5 versehen (max- Schottdicke: 5mm)Weitere Eigenschaften:Ausführungkomplett Stecker & MuffeSchlauch Ø außen (mm)4Anzahl der Leitungen12Ersatz-O-RingeMFKR 4 ORGewicht200 g / Stk.
Band-It - Montagebeispiel:Schritt 1:Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.Schritt 2:Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").Schritt 3:Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.Schritt 4:Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.Anwendung:für hohe Beanspruchungen, z. B. Schlauchverbindungen, Rohrbefestigung wo große Belastungen auftretenMontagewerkzeug:C001, C003Werkstoffe:rostfreier Edelstahl AISI 201 (1.4372) mit vollrunden Kanten und hoher Zugfestigkeit ( ca. 25% höher als 1.4401 oder AISI 316)Vorteile:•stabiler als "normales" V2A bei ähnlicher Korrosionsfestigkeit - leichte Formbarkeit, •patentierter Aufdruck ermöglicht genaue Ablängung des Bandes und vermeidet Abfall, •im praktischen Kunststoffcontainer lieferbar*Verpackungseinheit: 100 Stk. (Typ C252: Bauform ähnlich Valustrap)Weitere Eigenschaften:AusführungBand (30,5 m Kunststoff-Container)Breite (mm)9,5 (3/8)Dicke (mm)0,64Zerreißkraft (N)4.005ContainerfarbegelbSchlaufe*C253Gewicht1,7 kg / Stk.
