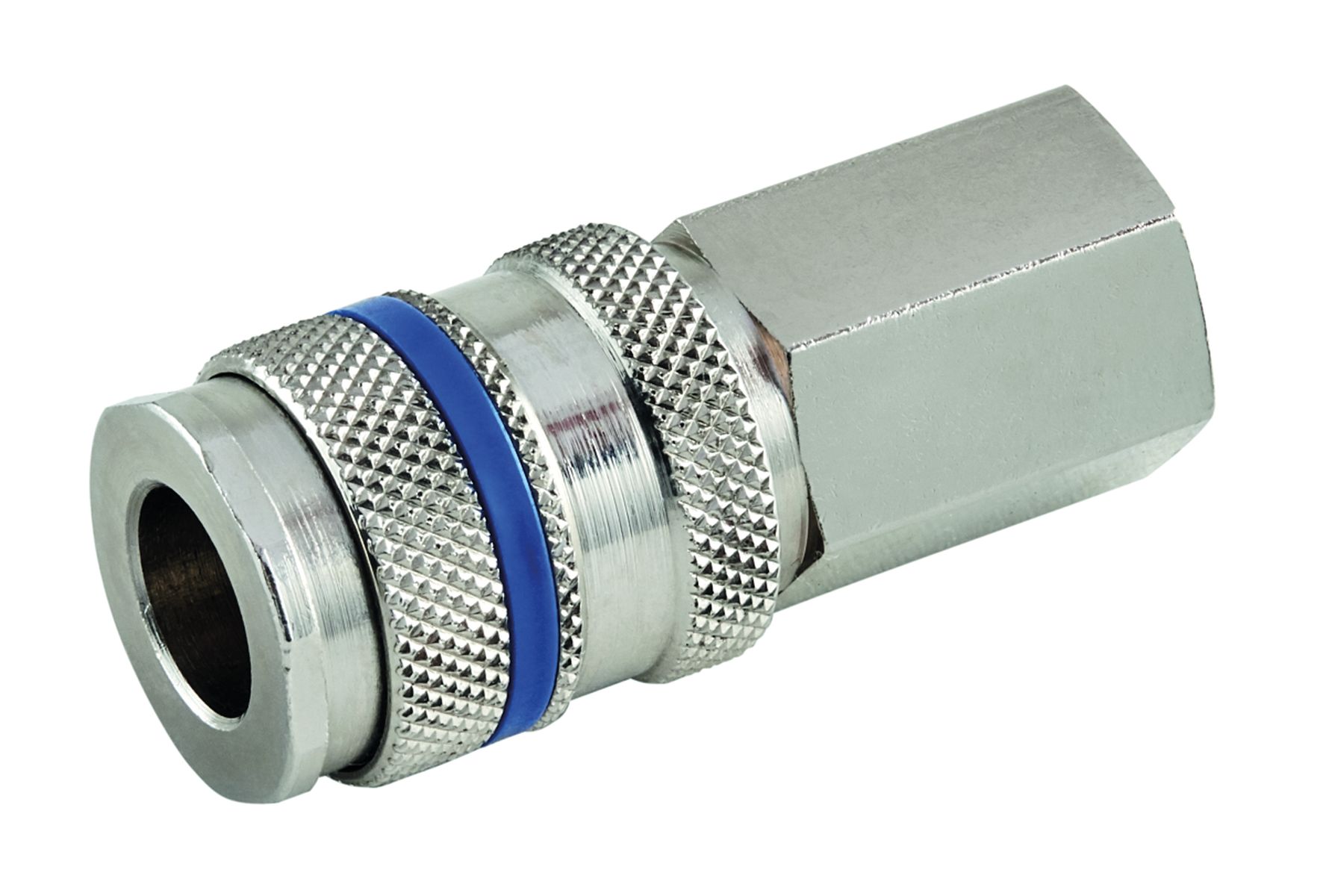

Schnellkupplung SK-FE-NW7,8-EURO-G1/2i
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1Schnellkupplung mit InnengewindeEurostandard-Profil mit Nennweite 7,6 für extrem hohen LuftdurchlassMax. Betriebsdruck 16 barFrei von SilikonLange Lebensdauer dank gehärtetem und verzinktem StahlEinfaches Kuppeln mit geringer KuppelkraftTIPP: Stahl-Schnellkupplungen nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzenMindestbestellmenge für Fachhändler: 5 Stück
Schnellkupplung SK-NW7,2-13mm DGKE700209
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Mit Tülle für Schlauch-Ø Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Technische Daten Inhalt 1

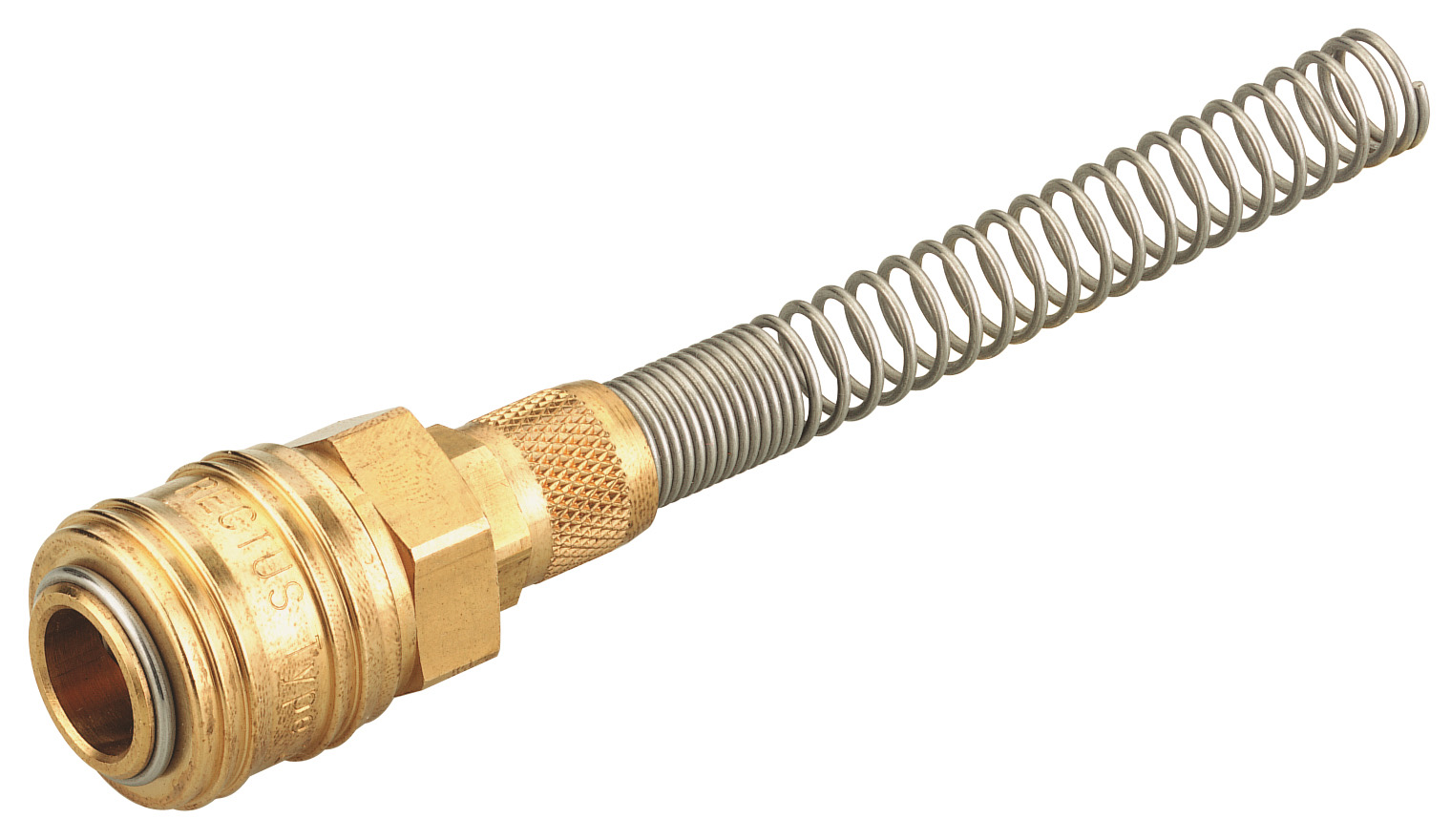

Schnellkupplung SK-NW7,2-8x6mm-KF DGKE031153
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Mit Knickschutzfeder Technische Daten Inhalt 1
Schnellkupplung SK-NW7,2-G1/2a DGKE700003
Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Inhalt 1
Schnellkupplung SK-NW7,2-9mm DGKE700008
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Mit Tülle für Schlauch-Ø Technische Daten Inhalt 1
Schnellkupplung SK-NW7,2-G1/4a DGKE700001
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Technische Daten Inhalt 1
Schnellkupplung SK-NW7,2-G1/2i DGKE700006
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Technische Daten Inhalt 1
Schnellkupplung SK-NW7,2-G3/8a DGKE700002
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Technische Daten Inhalt 1
Schnellkupplung SK-NW7,2-G3/8i DGKE700005
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Technische Daten Inhalt 1
Schnellkupplung SK-NW7,2-8x6mm DGKE031143
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Technische Daten Inhalt 1

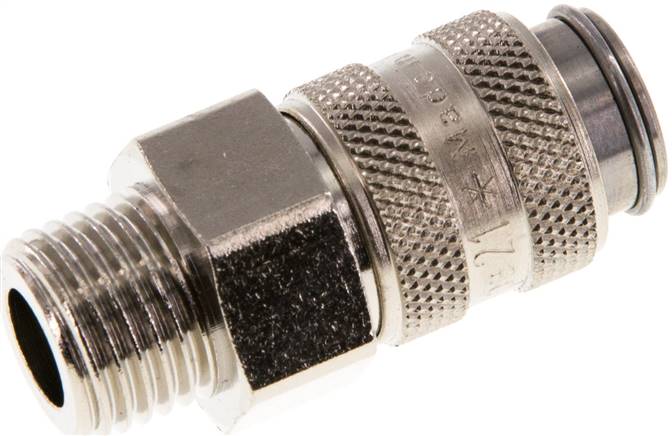

Schnellkupplung (NW5) G 1/4"(AG), Stahl gehärtet & vernickelt
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffStahl gehärtet & vernickeltGewinde außenG 1/4"Verwendbar für Stecker beidseitig absperrendneinAusführungStandardTemperaturbereich (°C)-20 bis +100Gewicht34 g / Stk.
Schnellkupplung SK-NW7,2-12x9mm DGKE031145
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Technische Daten Inhalt 1
Schnellkupplung SK-FE-NW7,8-EURO-9MM
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1Schnellkupplung mit SchlauchtülleEurostandard-Profil mit Nennweite 7,6 für extrem hohen LuftdurchlassMax. Betriebsdruck 16 barFrei von SilikonLange Lebensdauer dank gehärtetem und verzinktem StahlEinfaches Kuppeln mit geringer KuppelkraftTIPP: Stahl-Schnellkupplungen nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzenMindestbestellmenge für Fachhändler: 5 Stück

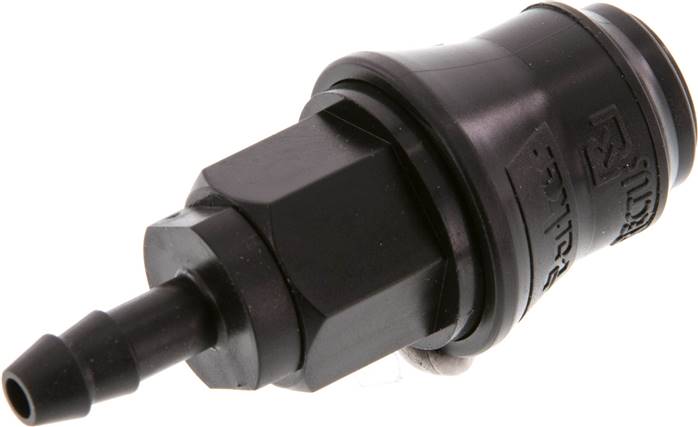

Schnellkupplung (NW5) 6 (1/4")mm Schlauch, POM
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden.Kompatibel zu*:Rectus (21, 90), Camozzi, EWO, KANI*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:WerkstoffPOMSchlauch Ø innen (mm)6 (1/4)Temperaturbereich (°C)-20 bis +80Betriebsdruck (bar)0 - 10Gewicht13 g / Stk.

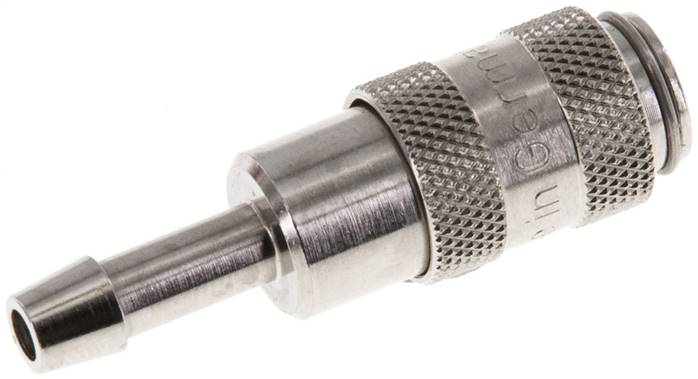

Schnellkupplung (NW2,7) 4mm Schlauch, 1.4404, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:Werkstoff1.4404Schlauch Ø innen (mm)4Verwendbar für Stecker beidseitig absperrendjaTemperaturbereich (°C)-15 bis +200
Schnellkupplung (NW5) 6x4mm Schlauch m. Knickschutz, grün
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)6x4Verwendbar für Stecker beidseitig absperrendneinAusführungschwenkbar mit grüner SchiebehülseTemperaturbereich (°C)-20 bis +100

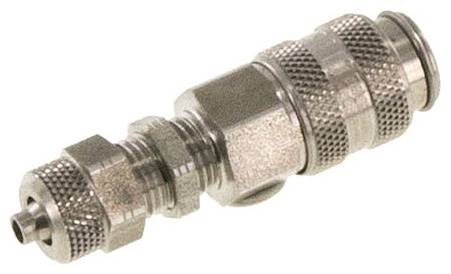

Schott-Schnellkupplung (NW5) 6x4mm Schlauch, Edelstahl, für Stecker beidseitig absperrend
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffEdelstahlSchlauch Ø außen x innen (mm)6x4Verwendbar für Stecker beidseitig absperrendjaAusführungStandardAM 10x1Emax (mm)6Temperaturbereich (°C)-15 bis +200Gewicht35 g / Stk.

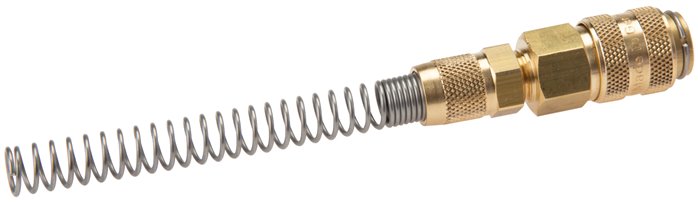

Schnellkupplung (NW5) 8x6mm Schlauch m. Knickschutz, blau
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)8x6Verwendbar für Stecker beidseitig absperrendneinAusführungschwenkbar mit blauer SchiebehülseTemperaturbereich (°C)-20 bis +100
Abreiß-Schnellkupplung (NW5) 4mm Schlauch, PVDF
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden.Kompatibel zu*:Rectus (21, 90), Camozzi, EWO, KANI*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Anwendung:z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker - Schlauch ziehen, die Kupplung löst selbständig.Einbau:Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.Weitere Eigenschaften:WerkstoffPVDFSchlauch Ø innen (mm)4AM 25x1Emax (mm)15Temperaturbereich (°C)-20 bis +120Betriebsdruck (bar)0 - 8Gewicht26 g / Stk.
Schnellkupplung (NW15) G 3/4"(AG), Messing
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Weitere Eigenschaften:WerkstoffMessingGewinde außenG 3/4"Verwendbar für Stecker beidseitig absperrendjaGewicht450 g / Stk.
Schnellkupplung (NW15) G 1"(AG), Messing
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Weitere Eigenschaften:WerkstoffMessingGewinde außenG 1"Verwendbar für Stecker beidseitig absperrendjaGewicht550 g / Stk.
Abreiß-Schnellkupplung (NW5) 6 (1/4")mm Schlauch, PVDF
Typ POM:Werkstoffe:Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBRTemperaturbereich:-20°C bis max. +80°CBetriebsdruck:0 - 10 barTyp PVDF:Werkstoffe:Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKMTemperaturbereich:-20°C bis max. +120°CBetriebsdruck:0 - 8 barHinweis:Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden.Kompatibel zu*:Rectus (21, 90), Camozzi, EWO, KANI*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Anwendung:z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker - Schlauch ziehen, die Kupplung löst selbständig.Einbau:Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.Weitere Eigenschaften:WerkstoffPVDFSchlauch Ø innen (mm)6 (1/4)AM 25x1Emax (mm)15Temperaturbereich (°C)-20 bis +120Betriebsdruck (bar)0 - 8Gewicht27 g / Stk.
Ihre Schnellkupplung
Schnellkupplungen sind in der Drucklufttechnik unverzichtbar. Sie gewährleisten Ihnen einen sauberen und festen Anschluss von z. B. Ihrem Druckluftschlauch und Ihrem Kompressor. So können Sie Ihr Druckluftwerkzeug problemlos mit Ihrer Kompressordruckluft bedienen. Wählen Sie zwischen Schnellkupplungen mit unterschiedlichen Nennweiten und Materialien.
HINWEIS
- Nicht aufgeführte Typen - bitte anfragen
- Größere Abnahmemengen - bitte anfragen
- Hier finden Sie eine Nennweiten-Schablone zum Download
Unser Tipp
Erkundigen Sie sich vor dem Kauf über die Nennweite Ihrer Schnellkupplung, denn diese sollte mit Ihrem Druckluftsystem und Ihrer Druckluftanwendung kompatibel sein. Wenn Sie dabei Unterstützung benötigen, stehen wir Ihnen gerne zur Seite. Nutzen Sie bequem unser Kontaktformular.
