3-fach-Luftweiche mit Schnellkupplungen, G 1/4" (IG)
Werkstoffe:Körper: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barWeitere Eigenschaften:Ausführung3-fachEingang EG 1/4"Abgang3 x Kupplungsdosen NW 7,2Gewicht410 g / Stk.
Schutzkappe für Schnellkupplung NW 5
Werkstoffe:Weich-PVCWeitere Eigenschaften:Ausführungfür KupplungsdoseGewicht3.6 g / Stk.
Schnellkupplung (NW15) G 3/4"(IG), Messing vernickelt
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Weitere Eigenschaften:WerkstoffMessing vernickeltGewinde innenG 3/4"Verwendbar für Stecker beidseitig absperrendjaGewicht480 g / Stk.
2-fach-Luftweiche mit Schnellkupplungen, G 3/8" (IG)
Werkstoffe:Körper: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barWeitere Eigenschaften:Ausführung2-fachEingang EG 3/8"Abgang2 x Kupplungsdosen NW 7,2Gewicht240 g / Stk.
Schnellkupplung (NW15) 13 (1/2")mm Schlauch, Messing vernickelt
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Weitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø innen (mm)13 (1/2)Verwendbar für Stecker beidseitig absperrendjaGewicht460 g / Stk.

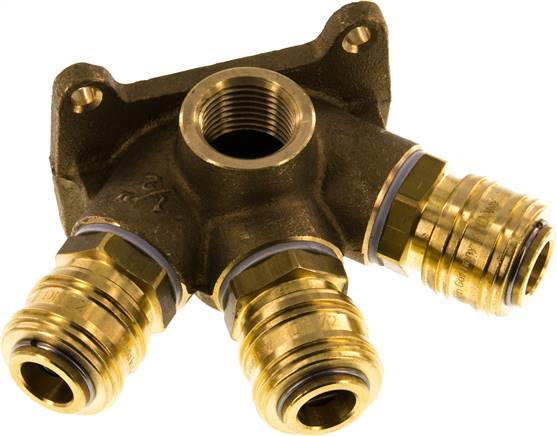

Wanddose mit 2 x G 1/2" und 3 x Schnellkupplungen NW 7,2
Werkstoffe:Körper: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barWeitere Eigenschaften:Eingang E2 x G 1/2"Abgang3 x Kupplungsdosen NW 7,2Gewicht600 g / Stk.
Schnellkupplung (NW15) 13 (1/2")mm Schlauch, Messing
Werkstoffe:Körper: Messing oder Messing vernickelt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:5000 l/minVorteil:•Kupplungsdosen können mit Steckern ohne Absperrung und mit Absperrung -BA verwendet werden*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (38), Hansen (6000-3/4")Weitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)13 (1/2)Verwendbar für Stecker beidseitig absperrendjaGewicht460 g / Stk.
Schnellkupplung (NW7,2) R 3/8"(AG), Stahl gehärtet, vernickelt / Messing vernickel
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Vorteile:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseOptional:Körper aus 1.4404 -ES4AKV, verwendbar für Stecker beidseitig absperrend -BA*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.Weitere Eigenschaften:WerkstoffStahl gehärtet, vernickelt / Messing vernickeltGewinde außenR 3/8"Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,8Temperaturbereich (°C)+20 bis +100Gewicht100 g / Stk.
Schott-Schnellkupplung (NW5) 6 (1/4")mm Schlauch, Messing
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)6 (1/4)Verwendbar für Stecker beidseitig absperrendneinAusführungStandardAM 12x1Emax (mm)10Temperaturbereich (°C)-20 bis +100Gewicht44 g / Stk.

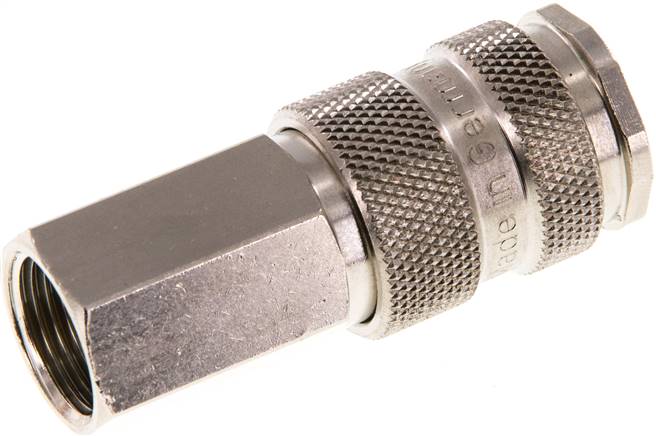

Schnellkupplung (NW7,2) G 3/8"(IG), Stahl gehärtet, vernickelt / Messing vernickel
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Vorteile:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseOptional:Körper aus 1.4404 -ES4AKV, verwendbar für Stecker beidseitig absperrend -BA*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.Weitere Eigenschaften:WerkstoffStahl gehärtet, vernickelt / Messing vernickeltGewinde innenG 3/8"Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,8Temperaturbereich (°C)-20 bis +100Gewicht95 g / Stk.
3-fach-Luftweiche mit Schnellkupplungen, G 3/8" (IG)
Werkstoffe:Körper: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barWeitere Eigenschaften:Ausführung3-fachEingang EG 3/8"Abgang3 x Kupplungsdosen NW 7,2Gewicht400 g / Stk.
Schnellkupplung (NW10) G 1/2"(IG), 1.4404
Werkstoffe:Typ Messing vernickelt: Körper: Messing vernickelt, Schiebehülse: Stahl vernickelt, Dichtung: NBR Typ Messing/Stahl: Körper: Messing vernickelt/Stahl (QPQ), Schiebehülse: Messing vernickelt, Dichtung: NBR Typ Edelstahl: Körper und Schiebehülse: 1.4305, Dichtung: FKMTemperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barKompatibel zu***:Rectus (27, 41, 1700, 1727), TEMA (1700), CEJN (410)Durchfluss****:MS-vernickelt/1.4305: 2150 l/min (Option: -BA: 1020 l/min), Messing/Stahl: 3600 l/minHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, ****6 bar Eingangsdruck, 0,5 bar DruckdifferenzOptional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.Weitere Eigenschaften:Werkstoff1.4404Gewinde innenG 1/2"Verwendbar für Stecker beidseitig absperrendjaTemperaturbereich (°C)-15 bis +200Gewicht145 g / Stk.
Schnellkupplung (NW7,2) G 1/2"(IG), Stahl gehärtet, vernickelt / Messing vernickel
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Vorteile:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseOptional:Körper aus 1.4404 -ES4AKV, verwendbar für Stecker beidseitig absperrend -BA*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.Weitere Eigenschaften:WerkstoffStahl gehärtet, vernickelt / Messing vernickeltGewinde innenG 1/2"Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,8Temperaturbereich (°C)-20 bis +100Gewicht130 g / Stk.

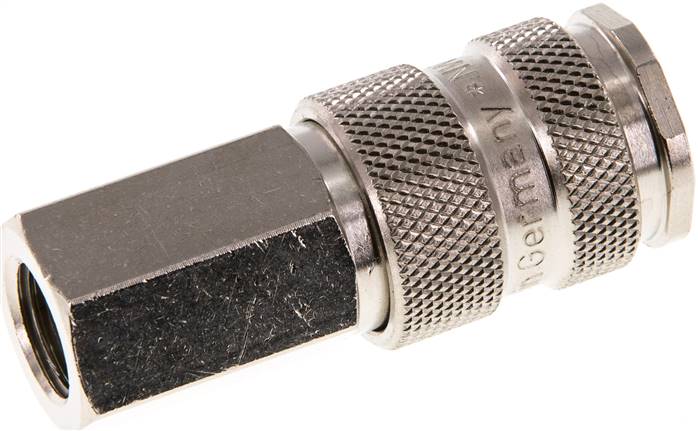

Schnellkupplung (NW7,2) G 1/4"(IG), Stahl gehärtet, vernickelt / Messing vernickel
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Vorteile:•leichtes Entkuppeln unter Druck, •robuste Verbindung zwischen Stecker und DoseOptional:Körper aus 1.4404 -ES4AKV, verwendbar für Stecker beidseitig absperrend -BA*Kupplung kann mit Stecker ohne Absperrung und mit Absperrung -BA verwendet werden. Für erhöhte Durchflusswerte in Verbindung mit nicht absperrenden Kupplungssteckern, kann der Betätigungspin in der Kupplungsdose demontiert werden.Weitere Eigenschaften:WerkstoffStahl gehärtet, vernickelt / Messing vernickeltGewinde innenG 1/4"Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,8Temperaturbereich (°C)-20 bis +100Gewicht100 g / Stk.
Schnellkupplung (NW5) 5mm Schlauch, Messing vernickelt
Werkstoffe:Körper: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:510 l/min (In Verbindung mit absperrendem Kupplungsstecker -BA: 330 l/min)*6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (21, 90), Camozzi, EWO, KANI, Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BA, rote Schiebehülse -RO, grüne Schiebehülse -GR, blaue Schiebehülse -BL, schwarze Schiebehülse -SCHWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø innen (mm)5Verwendbar für Stecker beidseitig absperrendneinAusführungStandardTemperaturbereich (°C)-20 bis +100Gewicht26 g / Stk.

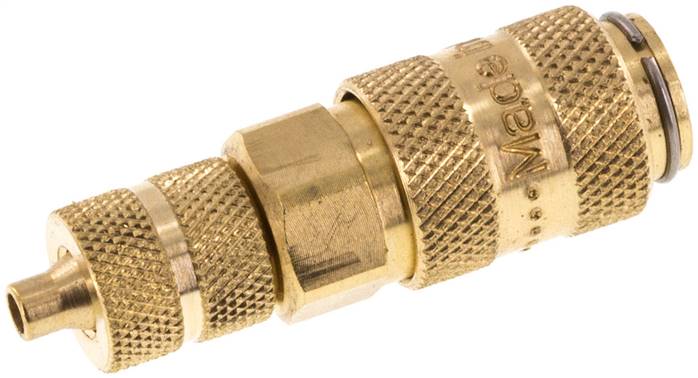

Schnellkupplung (NW2,7) 4,3x3mm Schlauch, Messing
Werkstoffe:Körper: Messing, Messing vernickelt oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C)Betriebsdruck:-0,95 bis 35 barDurchfluss*:165 l/min (Option -BA: 150 l/min)Hinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (20, 91), Walther (06-003), Festo (KD2/KS2), IMI-Norgren (232), Aventics (CP1-NW 2,7)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø außen x innen (mm)4,3x3Verwendbar für Stecker beidseitig absperrendneinTemperaturbereich (°C)-20 bis +100Gewicht12 g / Stk.
Schnellkupplung SK-FE-NW7,8-EURO-G1/4i
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1Schnellkupplung mit InnengewindeEurostandard-Profil mit Nennweite 7,6 für extrem hohen LuftdurchlassMax. Betriebsdruck 16 barFrei von SilikonLange Lebensdauer dank gehärtetem und verzinktem StahlEinfaches Kuppeln mit geringer KuppelkraftTIPP: Stahl-Schnellkupplungen nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzenMindestbestellmenge für Fachhändler: 5 Stück
Schnellkupplung SK-FE-NW7,8-EURO-G1/4a
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1Schnellkupplung mit AußengewindeEurostandard-Profil mit Nennweite 7,6 für extrem hohen LuftdurchlassMax. Betriebsdruck 16 barFrei von SilikonLange Lebensdauer dank gehärtetem und verzinktem StahlEinfaches Kuppeln mit geringer KuppelkraftTIPP: Stahl-Schnellkupplungen nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzenMindestbestellmenge für Fachhändler: 5 Stück
Schnellkupplung SK-FE-NW7,8-EURO-G1/2a
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1Schnellkupplung mit AußengewindeEurostandard-Profil mit Nennweite 7,6 für extrem hohen LuftdurchlassMax. Betriebsdruck 16 barFrei von SilikonLange Lebensdauer dank gehärtetem und verzinktem StahlEinfaches Kuppeln mit geringer KuppelkraftTIPP: Stahl-Schnellkupplungen nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzenMindestbestellmenge für Fachhändler: 5 Stück
Schnellkupplung SK-FE-NW7,8-EURO-G3/8i
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1Schnellkupplung mit InnengewindeEurostandard-Profil mit Nennweite 7,6 für extrem hohen LuftdurchlassMax. Betriebsdruck 16 barFrei von SilikonLange Lebensdauer dank gehärtetem und verzinktem StahlEinfaches Kuppeln mit geringer KuppelkraftTIPP: Stahl-Schnellkupplungen nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzenMindestbestellmenge für Fachhändler: 5 Stück
Schnellkupplung SK-NW7,2-G1/4i DGKE700004
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Technische Daten Inhalt 1
Schnellkupplung SK-NW7,2-6mm DGKE700007
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall. Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Mit Tülle für Schlauch-Ø Technische Daten Inhalt 1
Schnellkupplung SK-NW7,2-12x9mm-KF DGKE031155
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1 Messing NW 7,2 für Luftdurchlass bis 1100/lmin. bei 6 bar, Druckdifferenz 0,5 bar Verschmutzungsunanfällig durch enganliegende Entriegelungshülse Betriebsdruck max. 35 bar und Grobvakuum Ölbeständige Perbunandichtung Einseitig absperrend Frei von Silikon Mit Knickschutzfeder Technische Daten Inhalt 1
Ihre Schnellkupplung
Schnellkupplungen sind in der Drucklufttechnik unverzichtbar. Sie gewährleisten Ihnen einen sauberen und festen Anschluss von z. B. Ihrem Druckluftschlauch und Ihrem Kompressor. So können Sie Ihr Druckluftwerkzeug problemlos mit Ihrer Kompressordruckluft bedienen. Wählen Sie zwischen Schnellkupplungen mit unterschiedlichen Nennweiten und Materialien.
HINWEIS
- Nicht aufgeführte Typen - bitte anfragen
- Größere Abnahmemengen - bitte anfragen
- Hier finden Sie eine Nennweiten-Schablone zum Download
Unser Tipp
Erkundigen Sie sich vor dem Kauf über die Nennweite Ihrer Schnellkupplung, denn diese sollte mit Ihrem Druckluftsystem und Ihrer Druckluftanwendung kompatibel sein. Wenn Sie dabei Unterstützung benötigen, stehen wir Ihnen gerne zur Seite. Nutzen Sie bequem unser Kontaktformular.
