Schnellverschlusskupplungen NW 7,2 (Standard)
Die universelle Standard-Einhand-Schnellverschlusskupplung für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten!
Schnellkupplungen NW 7,2 - Seite 2
Schnellkupplungen NW 7,2 - Seite 3
Schnellkupplungen NW 7,2 - Seite 4
Schnellkupplungen NW 7,2 - Seite 5
Schnellkupplungen NW 7,2 - Seite 6
Schnellkupplungen NW 7,2 - Seite 7
Schnellkupplungen NW 7,2 - Seite 8
Schnellkupplungen NW 7,2 - Seite 9
Sofort verfügbar
Schnellkupplung (NW7,2) G 1/4"(AG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/4"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht75 g / Stk.
Sofort verfügbar
40
%
Schnellkupplung (NW7,2) G 1/2"(AG), Messing mit Teflonbeschichtung
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/2"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht85 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) 13 (1/2")mm Schlauch, Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)13 (1/2)Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht75 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) 10mm Schlauch, Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)10Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht70 g / Stk.
Sofort verfügbar
2-fach-Luftweiche mit Schnellkupplungen, Kuppl.-Stecker, 238
Werkstoffe:Körper: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barWeitere Eigenschaften:Ausführung2-fachEingang EKupplungsstecker NW 7,2Abgang2 x Kupplungsdosen NW 7,2Gewicht260 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) 9 (3/8")mm Schlauch, Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)9 (3/8)Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht70 g / Stk.
Sofort verfügbar
48
%
Druckluftverteiler Wanddose 5x G 1/2 / Messing + 3 Kupplung / 1 x Nippel NW 7,2 + Zubehör
Universell kombinierbares Set mit Standard-Kupplungen NW 7,2 (Made in Germany) bestehend aus:1 x VT 1020 Verteiler
Verteiler (zur Wandbefestigung)
5x G 1/2
Messing
jeweils 1 Anschluss rechts und links, 3 vorne
3 x 243.03 Schnellkupplung NW 7,2 "MADE IN GERMANY"
Schnellverschlusskupplung
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Gehäuse, Hülse, Ventilkörper: Messing blank
Feder, Sprengring, Verriegelungsstifte: Stahl rostfrei
Dichtung: NBR
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 22
1 x 243.52 Einstecknippel NW 7,2
Nippel
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Messing blank
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 24
1 x 258.66 Teflondichtband
Teflondichtband
PTFE Dichtband
12m x 12mm x 0,1mm
für Feingewinde <= DN 10
Dichte 60g m/2
-60°C bis +200°C
BAM, DVGW, KTW Zulassung
DIN EN 751-3
1 x 252.98 Verschlussschraube G 1/2
Verschlussschraube
G 1/2 Aussensechskant
Messing
SW 24
Länge: 16,0
10,0
Gewinde nach ISO 228-1
Die Komponenten sind zur individuellen Montage nicht verklebt - Dichtmaterial liegt der Sendung bei.Weiteres Zubehör erhalten Sie gerne auf Anfrage.
Sofort verfügbar
Schnellkupplung (NW7,2) G 1/2"(IG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffMessingGewinde innenG 1/2"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht90 g / Stk.
Sofort verfügbar
Wanddose mit Schnellkupplung, G 1/2", Messing
Werkstoffe:Körper: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barWeitere Eigenschaften:WerkstoffMessingEingang EG 1/2"Abgang1 x Kupplungsdose NW 7,2Gewicht220 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) G 3/8"(AG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessingGewinde außenG 3/8"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht70 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) G 1/4"(IG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffMessingGewinde innenG 1/4"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht95 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) G 1/2"(AG), Messing vernickelt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/2"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht90 g / Stk.
Sofort verfügbar
17
%
FAIRAIR Y-Verteiler YK2-7,2-1/2I, NW 7,2 mit 2 x Schnellkupplung SK-7,2-1/2A, FA60030
Neu bei uns: Der FAIRAIR Y-Verteiler YK2-7,2-1/2I mit 2 vormontierten Schnellkupplungen NW 7,2
Mit dem neuen FAIRAIR Y-Verteiler YK2-7,2-1/2I aus Messing blank, holen Sie sich ein universelles Verbindungsstück in Ihre Werkstatt: Dank der zwei vormontierten Schnellkupplungen SK-7,2-1/2A von FAIRAIR in der Standardgröße NW 7,2 lassen sich gleich zwei Druckluftwerkzeuge gleichzeitig verbinden. Die hochwertige Verarbeitung aus blankem Messing macht den FAIRAIR Y-Verteiler äußerst robust und korrosionsbeständig. Mit dem FAIRAIR Y-Verteiler YK2-7,2-1/2I erhalten Sie einen vielseitig einsetzbaren Verteiler – bereits fertig konfektioniert für die einfache und schnelle Druckluftanwendung. FAIRAIR – Einfach. Druckluft.
Die Vorteile des FAIRAIR Y-Verteilers YK2-7,2-1/2I
Bereits vorkonfektioniert: 2 passende Kupplungen für viele Druckluftwerkzeuge mit Nennweite 7,2
Dichte Verbindung: sicheres und einseitig absperrendes 2-fach-Verteilerstück
Verlässliches Material: korrosionsbeständiger Y-Verteiler aus blankem Messing
Profi-Dichtung: Sicherung und Dichtmaterial aus mittelfestem Industrieklebstoff
Technische Daten:
Anschluss
Nippel NW 7,2 - 7,8 / G 1/2 AG
Betriebsdruck min.
0 bar
Betriebsdruck max.
35 bar
bestehend aus Verteiler
Messing blank, G 1/2 IG
Kupplungen
NW 7,2, Messing blank, G 1/2 AG
Beschreibung
Druckluftanschlussverteiler
Gehäuse
Messing blank
Dichtmaterial
Industrieklebstoff, mittelfest
Mediumstemperatur min.
-20 °C
Mediumstemperatur max.
100 °C
Umgebungstemperatur min.
-20 °C
Umgebungstemperatur max.
100 °C
Sicherung
Industrieklebstoff, mittelfest
Breite
95 mm
Höhe
100 mm
Sofort verfügbar
Wanddose mit Schnellkupplung, G 3/8", Messing
Werkstoffe:Körper: Messing, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barWeitere Eigenschaften:WerkstoffMessingEingang EG 3/8"Abgang1 x Kupplungsdose NW 7,2Gewicht140 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) G 1/4"(AG), Messing vernickelt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 1/4"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht75 g / Stk.
Sofort verfügbar

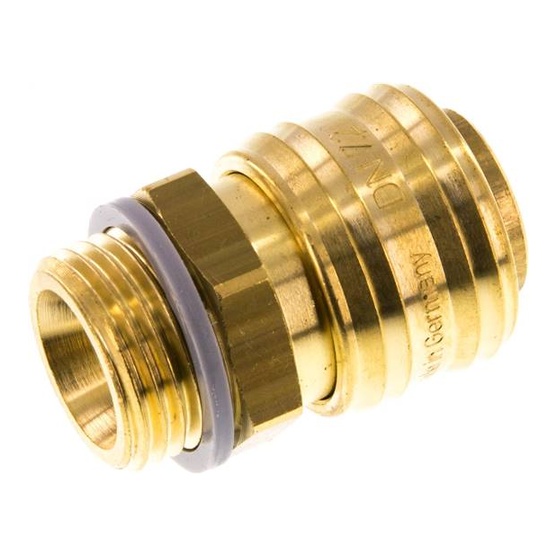

Schnellkupplung (NW7,2) G 1/2"(AG), Messing, SW 24
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessingGewinde außenG 1/2"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungSW 24 und unverlierbarer Dichtringtatsächliche Nennweite (mm)7,2SW (mm)24Temperaturbereich (°C)-20 bis +100Gewicht85 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) 8 (5/16")mm Schlauch, Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)8 (5/16)Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht70 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) G 3/8"(IG), Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffMessingGewinde innenG 3/8"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht85 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) 6 (1/4")mm Schlauch, Messing
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)6 (1/4)Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht65 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) 13 (1/2")mm Schlauch, Messing vernickelt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Verwendbar für Stecker beidseitig absperrend -BAWeitere Eigenschaften:WerkstoffMessing vernickeltSchlauch Ø innen (mm)13 (1/2)Verwendbar für Stecker beidseitig absperrendneintatsächliche Nennweite (mm)7,2Temperaturbereich (°C)-20 bis +100Gewicht75 g / Stk.
Sofort verfügbar
Schnellkupplung (NW7,2) G 3/8"(AG), Messing vernickelt
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:FKM-Dichtungen (-15°C bis +160°C) statt NBR-Dichtungen -V, verwendbar für Stecker beidseitig absperrend -BA, NPT-Gewinde -NPT*SW 22 mit PTFE-beschichtetem G-GewindeWeitere Eigenschaften:WerkstoffMessing vernickeltGewinde außenG 3/8"DichtungenNBRVerwendbar für Stecker beidseitig absperrendneinAusführungStandardtatsächliche Nennweite (mm)7,2SW (mm)22Temperaturbereich (°C)-20 bis +100Gewicht80 g / Stk.
Sofort verfügbar

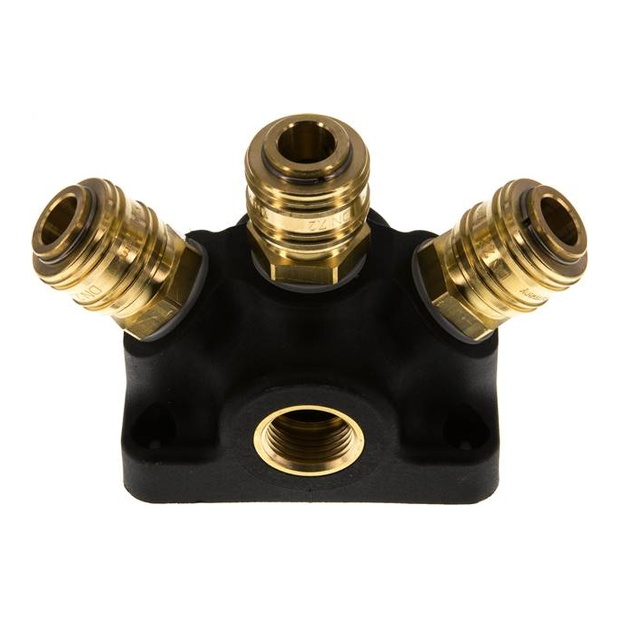

Wanddose mit G 1/2" (IG) und 3 Standard-Schnellkupplungen NW7,2
Werkstoffe:
Körper: Kunststoff, Messing (Sicherheits-Druckknopfkupplungsdosen zusätzlich Stahl, Aluminium), Dichtung: NBR
Temperaturbereich:
-10°C bis +50°C
Betriebsdruck:
-0,95 bis 15 bar (Sicherheits-Druckknopfkupplungsdosen: 0 - 12 bar)
Weitere Eigenschaften:
Ausführung
3 Standard-Kupplungsdosen
Eingangsgewinde oben
G 1/2"
Abgang
3 x Kupplungsdosen NW 7,2
Gewicht
440 g / Stk.
Sofort verfügbar

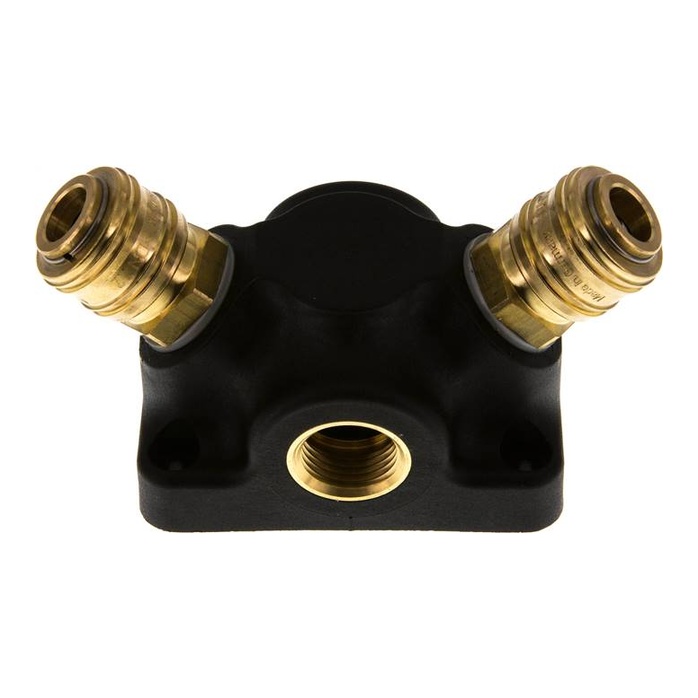

Wanddose mit G 1/2" (IG) und 2 Standard-Schnellkupplungen NW7,2
Werkstoffe:
Körper: Kunststoff, Messing (Sicherheits-Druckknopfkupplungsdosen zusätzlich Stahl, Aluminium), Dichtung: NBR
Temperaturbereich:
-10°C bis +50°C
Betriebsdruck:
-0,95 bis 15 bar (Sicherheits-Druckknopfkupplungsdosen: 0 - 12 bar)
Weitere Eigenschaften:
Ausführung
2 Standard-Kupplungsdosen
Eingangsgewinde oben
G 1/2"
Abgang
2 x Kupplungsdosen NW 7,2
Gewicht
340 g / Stk.
Sofort verfügbar
23
%
Druckluftverteiler Wanddose 5x G 1/2 / Kunststoff + Kupplung / Nippel NW 7,2 + Zubehör
Universell kombinierbares Set mit Standard-Kupplungen NW 7,2 (Made in Germany) bestehend aus:1 x 86.012 Luftverteilerdose
Luftverteilerdose
Kunststoff
Farbe Schwarz
5 x G 1/2 IG
mit 3 selbstdichtenden Kunststoffschrauben
1 x 243.03 Schnellkupplung NW 7,2 "MADE IN GERMANY"
Schnellverschlusskupplung
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Gehäuse, Hülse, Ventilkörper: Messing blank
Feder, Sprengring, Verriegelungsstifte: Stahl rostfrei
Dichtung: NBR
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 22
1 x 243.52 Einstecknippel NW 7,2
Nippel
NW 7,2
G 1/2 außen nach DIN EN ISO 228-1
Messing blank
Betriebsdruck: 0 - 35 bar, max. stat. Betriebsdruck (o. Pulsation)
Mediums- u. Umgebungstemp.: -20°C - +100°C
SW 24
1 x 258.66 Teflondichtband
Teflondichtband
PTFE Dichtband
12m x 12mm x 0,1mm
für Feingewinde <= DN 10
Dichte 60g m/2
-60°C bis +200°C
BAM, DVGW, KTW Zulassung
DIN EN 751-3
Die Komponenten sind zur individuellen Montage nicht verklebt - Dichtmaterial liegt der Sendung bei.Weiteres Zubehör erhalten Sie gerne auf Anfrage.
Schnellkupplungen NW 7,2:
Sie suchen eine andere Druckluft Schnellkupplung?
- Nicht aufgeführte Typen erhalten Sie auf Anfrage
- Größere Abnahmemengen bitte anfragen
Wenn sich noch Fragen ergeben: Rufen Sie uns an. Wir nehmen uns gern Zeit für Sie!
Telefon: 07032- 95693 0 - Telefax: 07032-9569 29 - Kontaktformular
