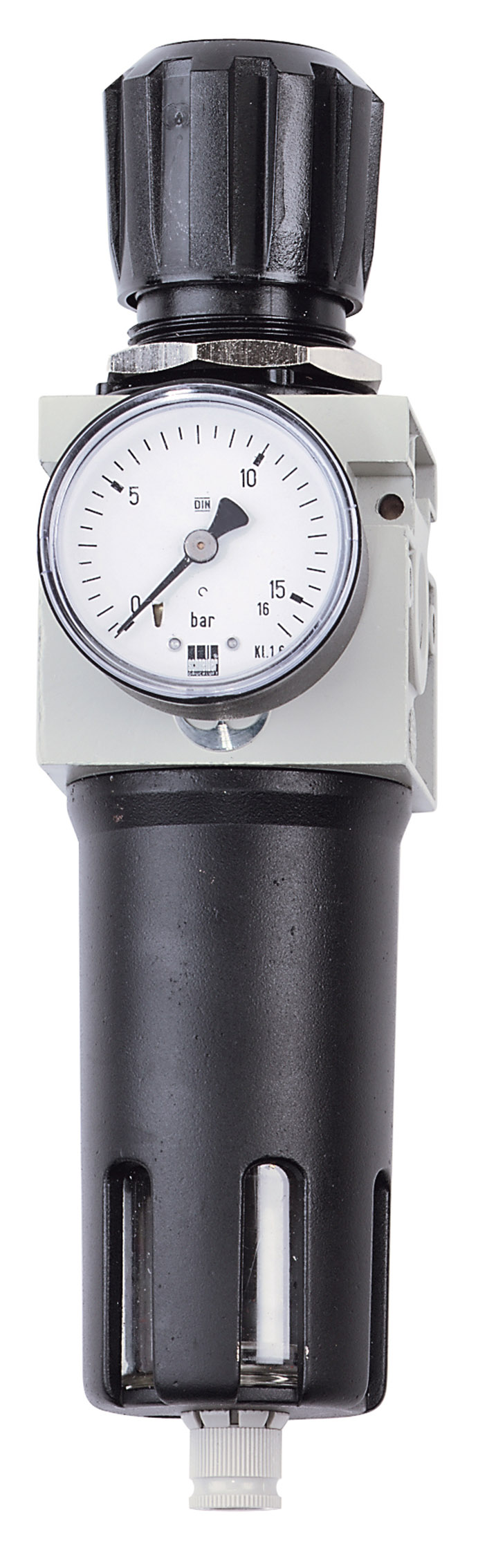

Vereint die technischen Vorteile des Druckminderers und des Filter-Wasserabscheiders in einer noch kompakteren Baugröße Halbautomatische Entwässerung Manometeranschluss G 1/8"i Regelbereich 0-12 bar Serienmäßig mit Manometer und Filterelement 20 µm Zur Montage an Maschinen oder Wänden Technische Daten Anschlussgewinde G 1"i Maß A 80 mm Maß B 332 mm Maß D 80 mm Maß E 66 mm Kond.beh.Volumen 170 cm³ Maß C 80 mm
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 476 (G1 1/4) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 476 (G1 1/4): Durchflussleistung max (l/min) *7932Durchflussleistung max (m3/h) *476Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeW9Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 32E= 80* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Beschreibung: max. Partikelgröße 0,01 µm Öl-Aerosol-Konzentration 0,01 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2 Technische Daten: Volumenstrom 25 (m³/h)/bar Volumenstrom 414 l/min Luftreinheitsklasse nach ISO 8573-1:2010 1 / - / 2

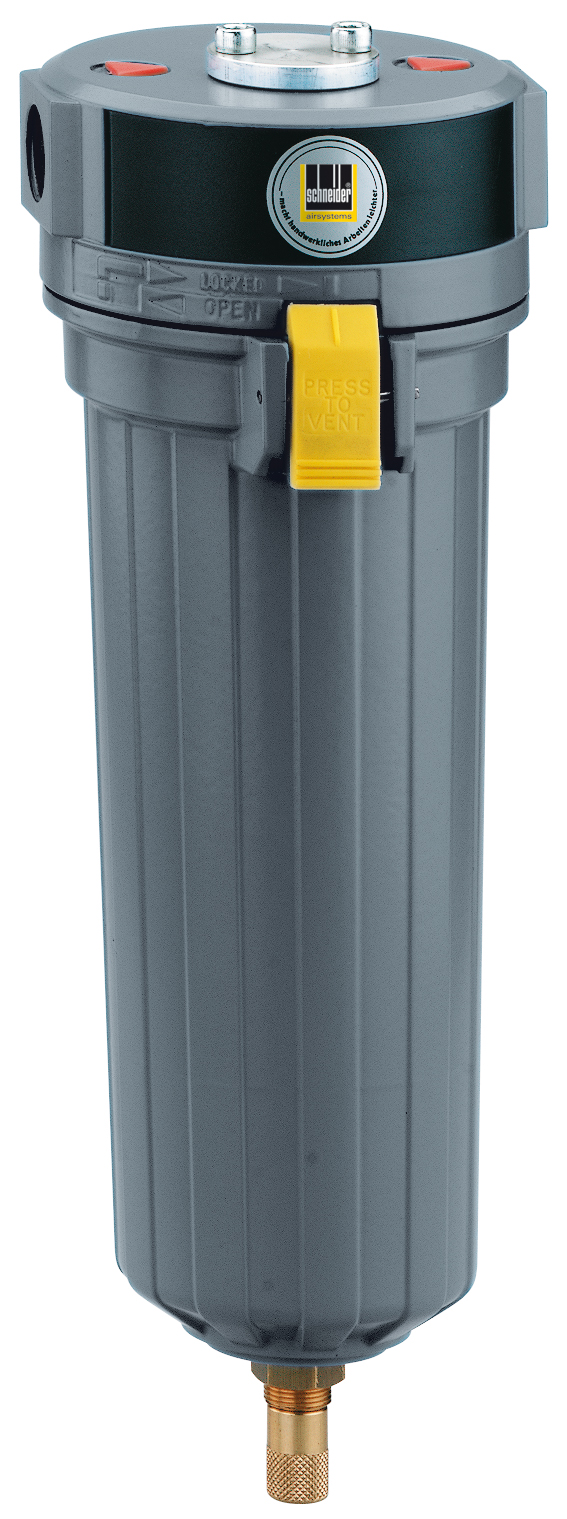

Zur Abscheidung von Kondensat und festen Verunreinigungen mit Partikel bis 15 µm bei der Verwendung vor einem Drucklufttrockner. Druckluftqualität nach ISO 8573.1 Serienmäßig mit Filterelement VP und automatischem Kondensatableiter mit Schwimmerventil Verwendung vor einem Drucklufttrockner Partikelgröße Klasse 4: <15 µm Partikeldichte Klasse 3: <5 mg/m³ Restölgehalt Klasse 4: <5 mg/m³ Technische Daten Volumenstrom 1300 l/min Luftanschluss R 1/2"i Gewicht 1,1 kg Abmessungen 240x105 mm
Beschreibung: max. Partikelgröße 5 µm Öl-Aerosol-Konzentration 1 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3 Technische Daten: Volumenstrom 1189 (m³/h)/bar Volumenstrom 19818 l/min Luftreinheitsklasse nach ISO 8573-1:2010 4 / - / 3
Beschreibung: max. Partikelgröße 1 µm Öl-Aerosol-Konzentration 0,3 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3 Technische Daten: Volumenstrom 1189 (m³/h)/bar Volumenstrom 19818 l/min Luftreinheitsklasse nach ISO 8573-1:2010 3 / - / 3
Zur Abscheidung von Kondensat und festen Verunreinigungen mit Partikel bis 15 µm bei der Verwendung vor einem Drucklufttrockner. Druckluftqualität nach ISO 8573.1 Serienmäßig mit Filterelement VP und automatischem Kondensatableiter mit Schwimmerventil Verwendung vor einem Drucklufttrockner Partikelgröße Klasse 4: <15 µm Partikeldichte Klasse 3: <5 mg/m³ Restölgehalt Klasse 4: <5 mg/m³ Technische Daten Volumenstrom 3000 l/min Luftanschluss R 3/4"i Gewicht 2 kg Abmessungen 300x125 mm
Beschreibung: max. Partikelgröße 5 µm Öl-Aerosol-Konzentration 1 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3 Technische Daten: Volumenstrom 1189 (m³/h)/bar Volumenstrom 19818 l/min Luftreinheitsklasse nach ISO 8573-1:2010 4 / - / 3

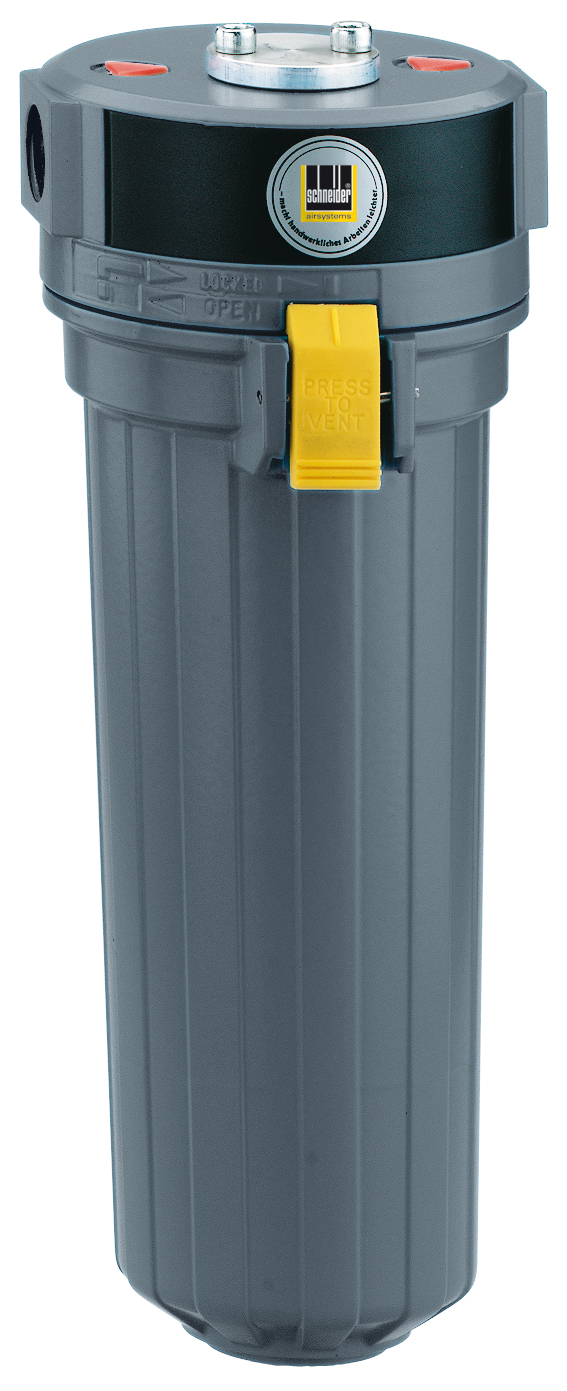

Serienmäßig mit Filterelement AP Zur Abscheidung von Öldämpfen, Geruchs- und Geschmacksstoffen Druckluft-Qualität und Verwendung nur in Verbindung mit einem vorgeschaltetem Feinstfilter Restölgehalt Klasse 1: 0,008 mg/m³ Technische Daten Volumenstrom 3000 l/min Luftanschluss R 3/4"i Gewicht 2,0 kg Abmessungen 300x125 mm
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 545 (G1 1/2) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 545 (G1 1/2): Durchflussleistung max (l/min) *9084Durchflussleistung max (m3/h) *545Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeF12Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Beschreibung: max. Partikelgröße 0,01 µm Öl-Aerosol-Konzentration 0,01 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2 Technische Daten: Volumenstrom 119 (m³/h)/bar Volumenstrom 1986 l/min Luftreinheitsklasse nach ISO 8573-1:2010 1 / - / 2
Beschreibung: max. Partikelgröße 1 µm Öl-Aerosol-Konzentration 0,3 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3 Technische Daten: Volumenstrom 85 (m³/h)/bar Volumenstrom 1416 l/min Luftreinheitsklasse nach ISO 8573-1:2010 3 / - / 3
Beschreibung: max. Partikelgröße 0,01 µm Öl-Aerosol-Konzentration 0,01 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2 Technische Daten: Volumenstrom 1189 (m³/h)/bar Volumenstrom 19518 l/min Luftreinheitsklasse nach ISO 8573-1:2010 1 / - / 2
Beschreibung: max. Partikelgröße 5 µm Öl-Aerosol-Konzentration 1 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3 Technische Daten: Volumenstrom 119 (m³/h)/bar Volumenstrom 1986 l/min Luftreinheitsklasse nach ISO 8573-1:2010 4 / - / 3
Beschreibung: max. Partikelgröße 0,01 µm Öl-Aerosol-Konzentration 0,01 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2 Technische Daten: Volumenstrom 42 (m³/h)/bar Volumenstrom 702 l/min Luftreinheitsklasse nach ISO 8573-1:2010 1 / - / 2
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 545 (G1 1/2) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 545 (G1 1/2): Durchflussleistung max (l/min) *9084Durchflussleistung max (m3/h) *545Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeF12Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 765 (G2) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 765 (G2): Durchflussleistung max (l/min) *12750Durchflussleistung max (m3/h) *765Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)4,9GehäusegrößeF13Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 508D= 30E= 100Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 765 (G2) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 765 (G2): Durchflussleistung max (l/min) *12750Durchflussleistung max (m3/h) *765Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)4,9GehäusegrößeF13Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 508D= 30E= 100Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 765 (G2) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 765 (G2): Durchflussleistung max (l/min) *12750Durchflussleistung max (m3/h) *765Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)4,9GehäusegrößeF13Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 508D= 30E= 100Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Das passende Ersatzteil für Ihr Schneider-Produkt finden Sie im Schneider Ersatzteilkatalog. Sobald Sie das richtige Ersatzteil gefunden haben, können Sie es hier direkt online bestellen. >> Hier geht es zum Schneider Ersatzteilkatalog Unser Sortiment umfasst Ersatzteile für alle Schneider-Produktbereiche:Schneider KompressorenSchneider Druckluft-AufbereitungSchneider Druckluft-VerteilungSchneider Druckluft-WerkzeugeEigenschaften des Online-Katalogs:Vielfältige Suchfunktionen erleichtern das Auffinden gesuchter ErsatzteileDetailansichten mit Zoomfunktion ermöglichen eine optimale DarstellungStücklisten mit Einzelpositionen und Preisen für größtmögliche TransparenzAlle anderen Schneider Druckluft Ersatzteile nennen wir Ihnen gerne auf Anfrage.!! Bitte beachten Sie, dass wir zu jeder Ersatzteilanfrage zwingend den Geräte-Typ, das Baujahr und die Seriennummer benötigen. Ohne diese Angaben ist eine Bearbeitung leider nicht möglich!! Hier gehts zum KontaktformularWir freuen uns auf Ihre Kontaktaufnahme.
Beschreibung: max. Partikelgröße 1 µm Öl-Aerosol-Konzentration 0,3 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3 Technische Daten: Volumenstrom 119 (m³/h)/bar Volumenstrom 1986 l/min Luftreinheitsklasse nach ISO 8573-1:2010 3 / - / 3
Beschreibung: max. Partikelgröße 5 µm Öl-Aerosol-Konzentration 1 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3 Technische Daten: Volumenstrom 144 (m³/h)/bar Volumenstrom 2400 l/min Luftreinheitsklasse nach ISO 8573-1:2010 4 / - / 3
