Schneider airsystems Wartungsgeräte & Filter
Schneider airsystems Wartungsgeräte & Filter sind robust, langlebig und effizient.
Schneider Wartungsgeräte & Filter - Seite 2
Schneider Wartungsgeräte & Filter - Seite 3
Schneider Wartungsgeräte & Filter - Seite 4
Schneider Wartungsgeräte & Filter - Seite 5
Schneider Wartungsgeräte & Filter - Seite 6
Schneider Wartungsgeräte & Filter - Seite 7
Schneider Wartungsgeräte & Filter - Seite 8
Schneider Wartungsgeräte & Filter - Seite 9
Schneider Wartungsgeräte & Filter - Seite 10
Lieferzeit anfragen
20
%
Schneider Verbindungskit 4 Filter CNK 765 - 1189
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
20
%
Verbindungskit 2 Filter CNK 10 - 25
Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
20
%
Schneider Verbindungskit 4 Filter CNK 1444 - 2550
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
15
%

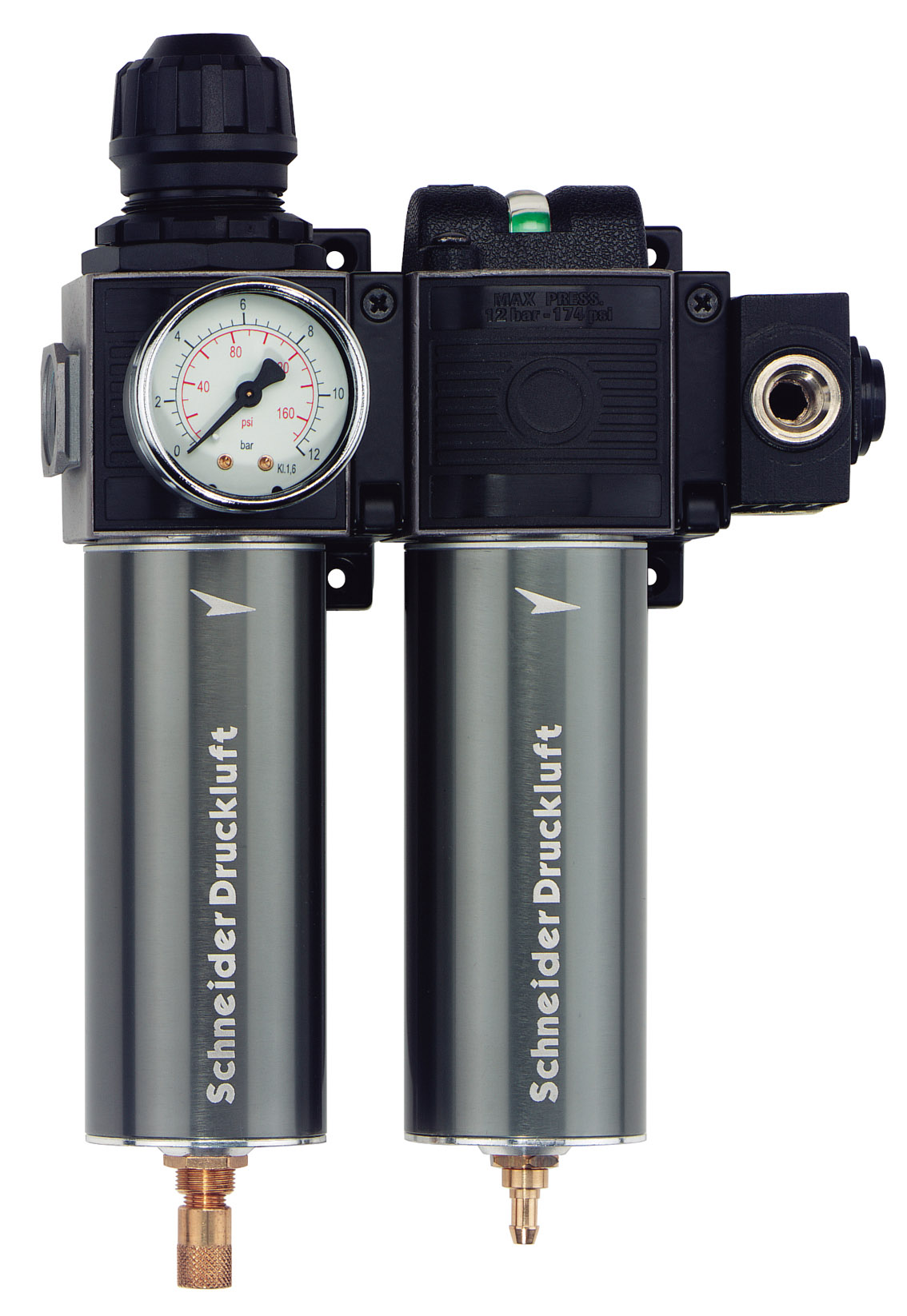

Schneider-Hochleistungs-Filtereinheit FDM/FF/AF 1/2 DGKD424030
Robuste Hochleistungs-Filtereinheit FDM/FF/AF 1/2
Der Filterdruckminderer mit der automatischen Entwässerung über ein Schwimmerventil reduziert den Wartungsaufwand
Höchste Regelgenauigkeit durch arretierbare Feineinstellung
Serienmäßig mit Filterelement 40 µm
Mit Feinstfilter zur Abscheidung von feinsten Öl- und Wasser-Aerosolen und festen Verunreinigungen mit Partikeln bis 0,01 µm
Restölgehalt 0,005 mg/m³
Anschlussmöglichkeit von zwei Druckluft-Werkzeugen durch zweiten Luftabgang ( 1x G 1/4", 1 x G 1/2")
Einfache Entleerung des Schmutzbehälters durch Schnellentlüftungsventil
Aktivkohlefilter für optimal aufbereitete Druckluft, speziell für Lackierarbeiten
Zulässiger Temperaturbereich: +5°C bis +40°C
Arbeitsdruck: 1,5 bis 12 bar
Filtereinheit wahlweise mit 2 oder 3 Elementen zur Druckluftaufbereitung
Die Modulbauweise ermöglicht eine schnelle Erweiterung oder Austausch einzelner Filter
Robustes Metallgehäuse
Technische Daten
Lufteingang
G 1/2"
Abmessungen (BxTxH)
264x124x290 mm
Gewicht
3,5 kg
Lieferzeit anfragen

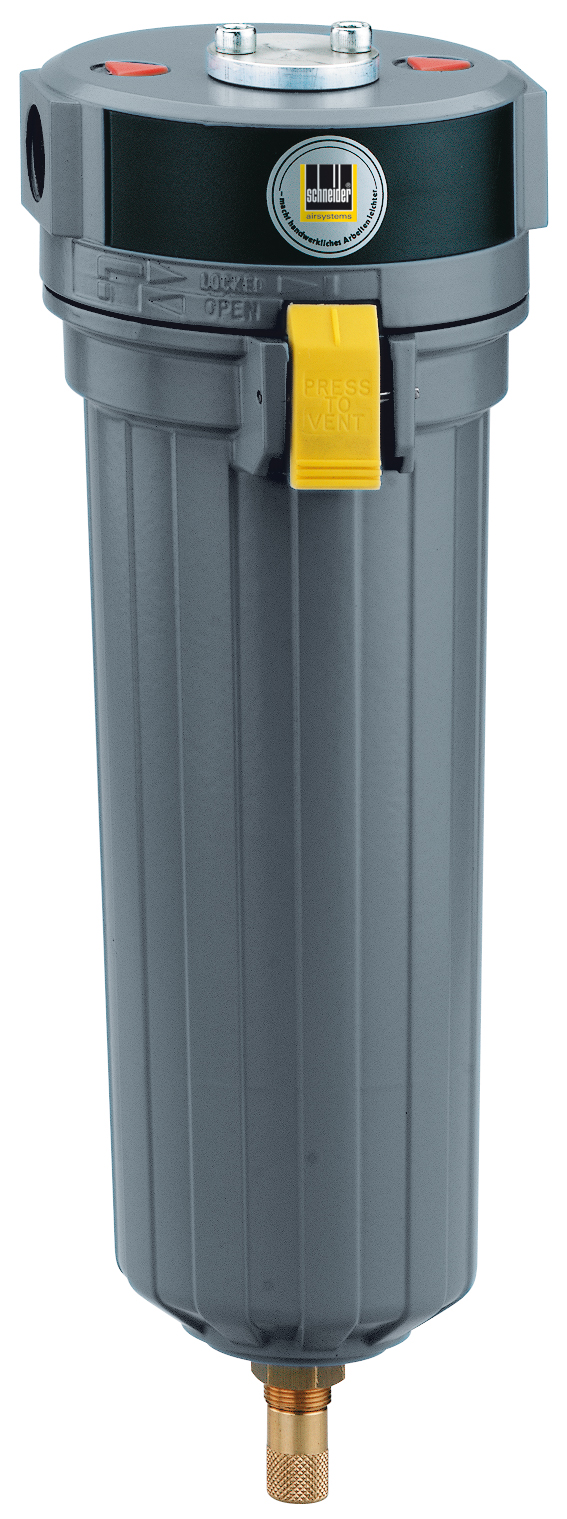

Schneider-Vorfilter VF-DVP 80 DGKD640706
Zur Abscheidung von Kondensat und festen Verunreinigungen mit Partikel bis 15 µm bei der Verwendung vor einem Drucklufttrockner. Druckluftqualität nach ISO 8573.1
Serienmäßig mit Filterelement VP und automatischem Kondensatableiter mit Schwimmerventil
Verwendung vor einem Drucklufttrockner
Partikelgröße Klasse 4: <15 µm
Partikeldichte Klasse 3: <5 mg/m³
Restölgehalt Klasse 4: <5 mg/m³
Technische Daten
Volumenstrom
8500 l/min
Luftanschluss
R 1 1/2"i
Gewicht
3,2 kg
Abmessungen
452x125 mm
Lieferzeit anfragen
Schneider-Feinstfilter FF-DFP 80 DGKD640716
Zur Abscheidung von feinsten Öl- und Wasser-Aerosolen und festen Verunreinigungen mit Partikeln bis 0,01 µm
Serienmäßig mit Filterelement FP und automatischem Kondensatableiter mit Schwimmerventil
Druckluft-Qualität nur in Verbindung mit einem Vorfilter und einem Drucklufttrockner
Partikelgröße Klasse 1: <0,01 µm
Partikeldichte Klasse 1: <0,1 mg/m³
Restölgehalt Klasse 1: <0,01 mg/m³
Technische Daten
Volumenstrom
8500 l/min
Abmessungen
452 x 125 mm
Gewicht
3,2 kg
Luftanschluss
R 1 1/2"i
Lieferzeit anfragen
20
%
Schneider Verbindungskit 4 Filter CNK 10 - 25
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
20
%
Lieferzeit anfragen
20
%
Schneider Verbindungskit 4 Filter CNK 119 - 297
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
20
%
Schneider Industrie- Feinfilter Typ FG 10 (G1/8)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 10 (G1/8) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 10 (G1/8): Durchflussleistung max (l/min) *168Durchflussleistung max (m3/h) *10Betriebsdruck max (bar)16Druckluft Anschluss (")G1/8 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeF1Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
20
%
Schneider Wasserabscheider Typ WS 1189 (G2)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 1189 (G2) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 1189 (G2): Durchflussleistung max (l/min) *19818Durchflussleistung max (m3/h) *1189Betriebsdruck max (bar)16Druckluft Anschluss (")G2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)4,9GehäusegrößeW11Maße (mm)Zeichnung siehe Foto obenA= 170B= 53C= 508D= 32E= 100* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Lieferzeit anfragen
20
%
Schneider Wasserabscheider Typ WS 545 (G1 1/2)
Äußerst wirkungsvoll - oft unterschätzt! Der Zyklonabscheider kann unter bestimmten Umständen schon bis zu 90 % der Feuchtigkeit aus der Druckluft abführen und ist zudem fast wartungsfrei, da der Ersatz von Filterelementen entfälltDer Zyklonabscheider WS 545 (G1 1/2) erzielt seine Wirkung durch Zentrifugalbeschleunigung der Druckluft. Dies führt zur maximalen Abscheidung von Schmutz und Kondensat. Der Einbau erfolgt idealerweise zwischen Kompressor und der nachfolgenden Druckluftaufbereitung.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichSicherer Gehäuseverschluss mit Markierung für VerriegelungPraktisches Zubehör wie elektronische Kondensatableiter sowie Montagesätze für Reihen- und Wandmontage erhältlichTechnische Daten WS 545 (G1 1/2): Durchflussleistung max (l/min) *9084Durchflussleistung max (m3/h) *545Betriebsdruck max (bar)16Druckluft Anschluss (")G1 1/2 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)3GehäusegrößeW10Maße (mm)Zeichnung siehe Foto obenA= 140B= 40C= 475D= 32E= 80* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
