Filterelement zu Mikrofilter Typ FC 545
Beschreibung: max. Partikelgröße 0,01 µm Öl-Aerosol-Konzentration 0,01 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2 Technische Daten: Volumenstrom 545 (m³/h)/bar Volumenstrom 9084 l/min Luftreinheitsklasse nach ISO 8573-1:2010 1 / - / 2
Schneider Industrie- Feinfilter Typ FG 178 (G1)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 178 (G1) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 178 (G1): Durchflussleistung max (l/min) *2964Durchflussleistung max (m3/h) *178Betriebsdruck max (bar)16Druckluft Anschluss (")G1 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF8Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Verbindungskit 2 Filter CNK 476 - 545
Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen
Aktivkohlefilter AF 1/2 DGKD640760
Aktivkohlefilter für optimal aufbereitete Druckluft, speziell für Lackierarbeiten Zur Abscheidung von Öldämpfen, Geruchs- und Geschmacksstoffen Restölgehalt 0,005 mg/m³ Zulässiger Temperaturbereich: +5°C bis +40°C Arbeitsdruck: 1,5 bis 12 bar Zur Nachrüstung der 2-fachen Filtereinheit Filtereinheit wahlweise mit 2 oder 3 Elementen zur Druckluftaufbereitung Die Modulbauweise ermöglicht eine schnelle Erweiterung oder Austausch einzelner Filter Robustes Metallgehäuse Technische Daten Beschreibung Lufteingang G 1/2" Abmessungen (BxTxH) 70x63x245 mm Gewicht 1,0 kg
Schneider Industrie- Aktivkohlefilter Typ FV 144 (G3/4)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 144 (G3/4) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 144 (G3/4): Durchflussleistung max (l/min) *2400Durchflussleistung max (m3/h) *144Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungHandablass mit AdapterGewicht (kg)1,7GehäusegrößeF7Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 42E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten

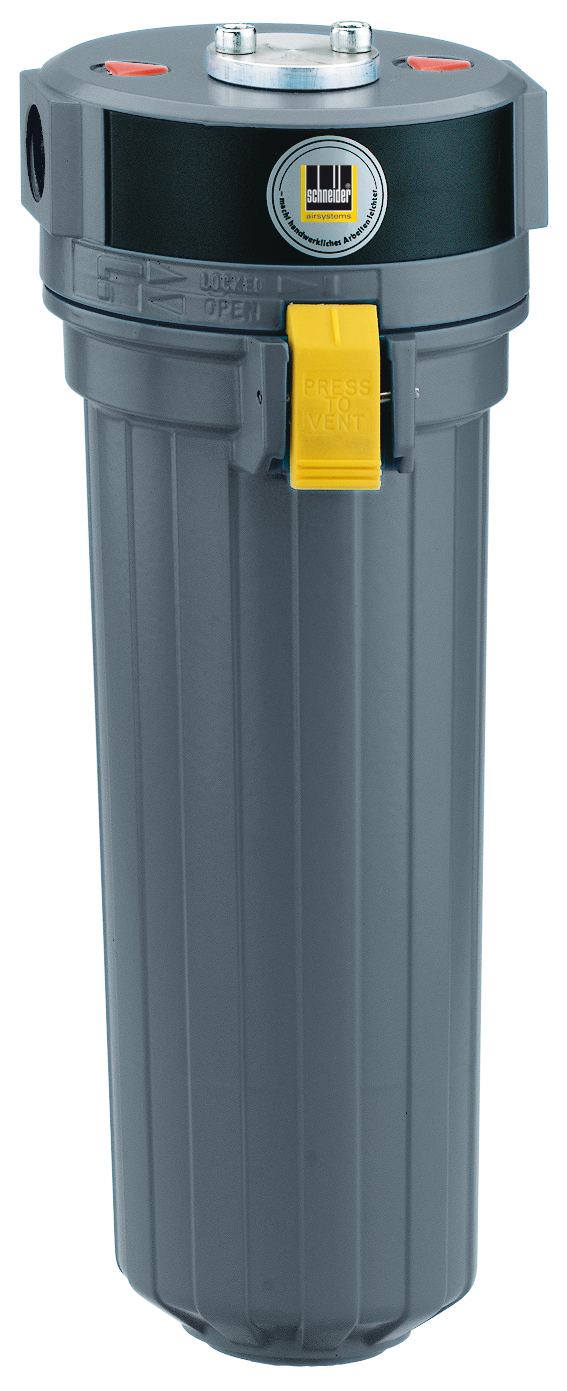

Aktivkohlefilter AF-DAP 6 DGKD640720
Serienmäßig mit Filterelement AP Zur Abscheidung von Öldämpfen, Geruchs- und Geschmacksstoffen Druckluft-Qualität und Verwendung nur in Verbindung mit einem vorgeschaltetem Feinstfilter Restölgehalt Klasse 1: 0,008 mg/m³ Technische Daten Volumenstrom 700 l/min Luftanschluss R 3/8"i Gewicht 0,6 kg Abmessungen 200x70 mm
Filterelement zu Mikrofilter Typ FC 144
Beschreibung: max. Partikelgröße 0,01 µm Öl-Aerosol-Konzentration 0,01 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2 Technische Daten: Volumenstrom 144 (m³/h)/bar Volumenstrom 2400 l/min Luftreinheitsklasse nach ISO 8573-1:2010 1 / - / 2
Schneider Industrie- Aktivkohlefilter Typ FV 178 (G1)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 178 (G1) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 178 (G1): Durchflussleistung max (l/min) *2964Durchflussleistung max (m3/h) *178Betriebsdruck max (bar)16Druckluft Anschluss (")G1 Standard AusstattungHandablass mit AdapterGewicht (kg)1,7GehäusegrößeF8Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 42E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Schneider-Nebelöler N 1/2 W DGKD423001
Gleichmäßige Ölzufuhr durch Feinregulierung Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung Als Aufbereitungsstufe nach dem Filterdruckminderer Durch kompakte Baumaße überall integrierbar Inklusive Anschlussmaterial Technische Daten Anschlussgewinde G 1/2"i Maß A 60 mm Maß B 195 mm Maß D 60 mm Maß E 46 mm Ölbehälter-Volumen 150 cm³ Maß C 60 mm
Schneider Industrie- Vorfilter Typ FP 178 (G1)
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 178 (G1) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 178 (G1): Durchflussleistung max (l/min) *2964Durchflussleistung max (m3/h) *178Betriebsdruck max (bar)16Druckluft Anschluss (")G1 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF8Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Filterelement zu Feinsfilter Typ FG 545
Beschreibung: max. Partikelgröße 1 µm Öl-Aerosol-Konzentration 0,3 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3 Technische Daten: Volumenstrom 545 (m³/h)/bar Volumenstrom 9084 l/min Luftreinheitsklasse nach ISO 8573-1:2010 3 / - / 3
Filterelement zu Vorfilter Typ FP 54
Beschreibung: max. Partikelgröße 5 µm Öl-Aerosol-Konzentration 1 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3 Technische Daten: Volumenstrom 54 (m³/h)/bar Volumenstrom 900 l/min Luftreinheitsklasse nach ISO 8573-1:2010 4 / - / 3
Filterelement zu Vorfilter Typ FP 178
Beschreibung: max. Partikelgröße 5 µm Öl-Aerosol-Konzentration 1 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3 Technische Daten: Volumenstrom 178 (m³/h)/bar Volumenstrom 2964 l/min Luftreinheitsklasse nach ISO 8573-1:2010 4 / - / 3
Filterelement zu Aktivkohlefilter Typ FV 144
Beschreibung: max. Partikelgröße 5 µm Öl-Aerosol-Konzentration 1 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3 Technische Daten: Volumenstrom 144 (m³/h)/bar Volumenstrom 2400 l/min Luftreinheitsklasse nach ISO 8573-1:2010 4 / - / 3
Verbindungskit 2 Filter CNK 42 - 85
Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen
Verbindungskit 2 Filter CNK 119 - 297
Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen
Filterelement zu Aktivkohlefilter Typ FV 10
Beschreibung: Öl-Aerosol-Konzentration 0,003 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) -/1 Technische Daten: Volumenstrom 10 (m³/h)/bar Volumenstrom 168 l/min Luftreinheitsklasse nach ISO 8573-1:2010 - / - / 1
