Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Aktivkohlefilter FV 42 (G1/4) entfernt zusätzlich auch Öldämpfe aus der Druckluft. Für die einwandfreie Funktion ist zwingend ein Kältetrockner sowie Filter FG + FC vorzuschalten. Bei höheren Belastungen empfehlen wir den Einsatz eines Aktivkohleadsorber.Weitere Produktvorteile:Standardmäßig mit angebautem AblaßhahnEinfacher Austausch des Filterelementes (farbcodierte schwarze Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FV 42 (G1/4): Durchflussleistung max (l/min) *702Durchflussleistung max (m3/h) *42Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungHandablassGewicht (kg)0,6GehäusegrößeF3Maße (mm)Zeichnung siehe Foto obenA= 70B= 24C= 231D= 32E= 70Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel) - / - / 1* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 42 (G1/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 42 (G1/4): Durchflussleistung max (l/min) *702Durchflussleistung max (m3/h) *42Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,6GehäusegrößeF3Maße (mm)Zeichnung siehe Foto obenA= 70B= 24C= 231D= 28E= 70Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten

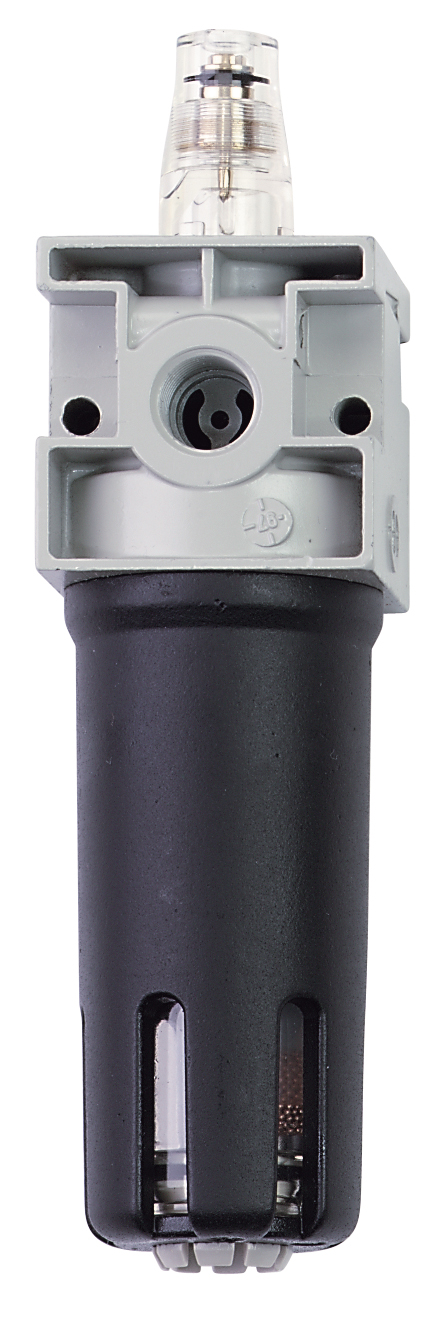

Gleichmäßige Ölzufuhr durch Feinregulierung Proportionale Einstellung der Ölzufuhr zur Luftdurchflussmenge möglich, dadurch auch bei niedrigem Druck und geringem Luftdurchsatz optimale Schmierung Als Aufbereitungsstufe nach dem Filterdruckminderer Durch kompakte Baumaße überall integrierbar Inklusive Anschlussmaterial Technische Daten Anschlussgewinde G 3/4"i Maß A 80 mm Maß B 260 mm Maß D 80 mm Maß E 66 mm Ölbehälter-Volumen 379 cm³ Maß C 80 mm
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 54 (G3/8) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 54 (G3/8): Durchflussleistung max (l/min) *900Durchflussleistung max (m3/h) *54Betriebsdruck max (bar)16Druckluft Anschluss (")G3/8 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,6GehäusegrößeF4Maße (mm)Zeichnung siehe Foto obenA= 70B= 24C= 231D= 28E= 70Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 25 (G1/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 25 (G1/4): Durchflussleistung max (l/min) *414Durchflussleistung max (m3/h) *25Betriebsdruck max (bar)16Druckluft Anschluss (")G1/4 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,25GehäusegrößeF2Maße (mm)Zeichnung siehe Foto obenA= 50B= 17C= 157D= 28E= 60Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten

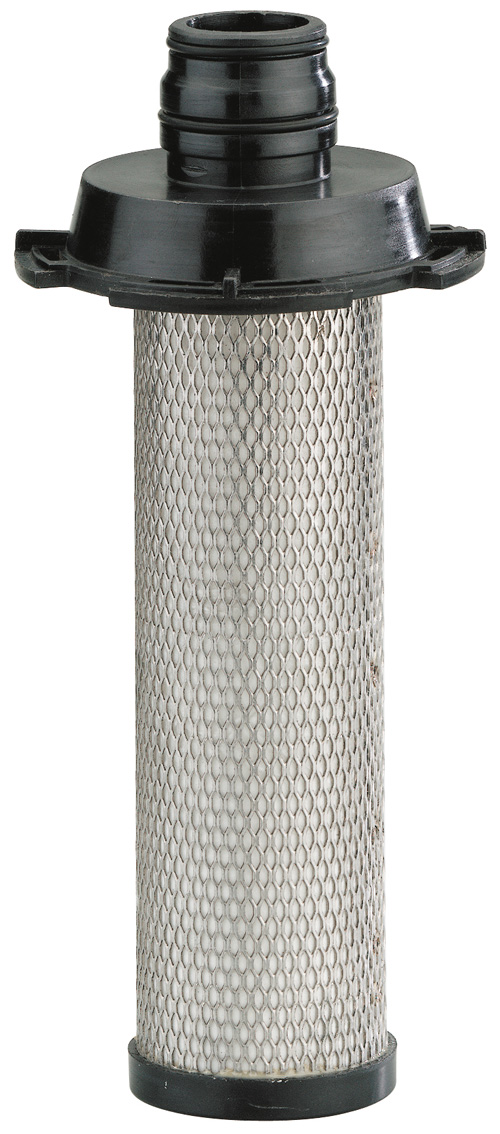

Beschreibung: max. Partikelgröße 5 µm Öl-Aerosol-Konzentration 1 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3 Technische Daten: Volumenstrom 476 (m³/h)/bar Volumenstrom 7932 l/min Luftreinheitsklasse nach ISO 8573-1:2010 4 / - / 3
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Vorfilter FP 144 (G3/4) wird idealerweise nach einem Kolbenkompressor eingesetzt und entfernt zuverlässig Schmutzpartikel > 5mikron, angefallenes Kondensat und Öl aus der Druckluft. Dies reicht bereits für viele Standardanwendungen bei denen Ölaerosole und Feuchtigkeit in der Druckluft tolerierbar sind. Zudem ist dies der ideale Vorfilter vor einem Kältetrockner. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte grüne Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FP 144 (G3/4): Durchflussleistung max (l/min) *2400Durchflussleistung max (m3/h) *144Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF7Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)4 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 54 (G3/8) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit eingebautem automatischem KondensatableiterEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 54 (G3/8): Durchflussleistung max (l/min) *900Durchflussleistung max (m3/h) *54Betriebsdruck max (bar)16Druckluft Anschluss (")G3/8 Standard AusstattungAutomatischer Kondensatablass, eingebautGewicht (kg)0,6GehäusegrößeF4Maße (mm)Zeichnung siehe Foto obenA= 70B= 24C= 231D= 28E= 70Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten

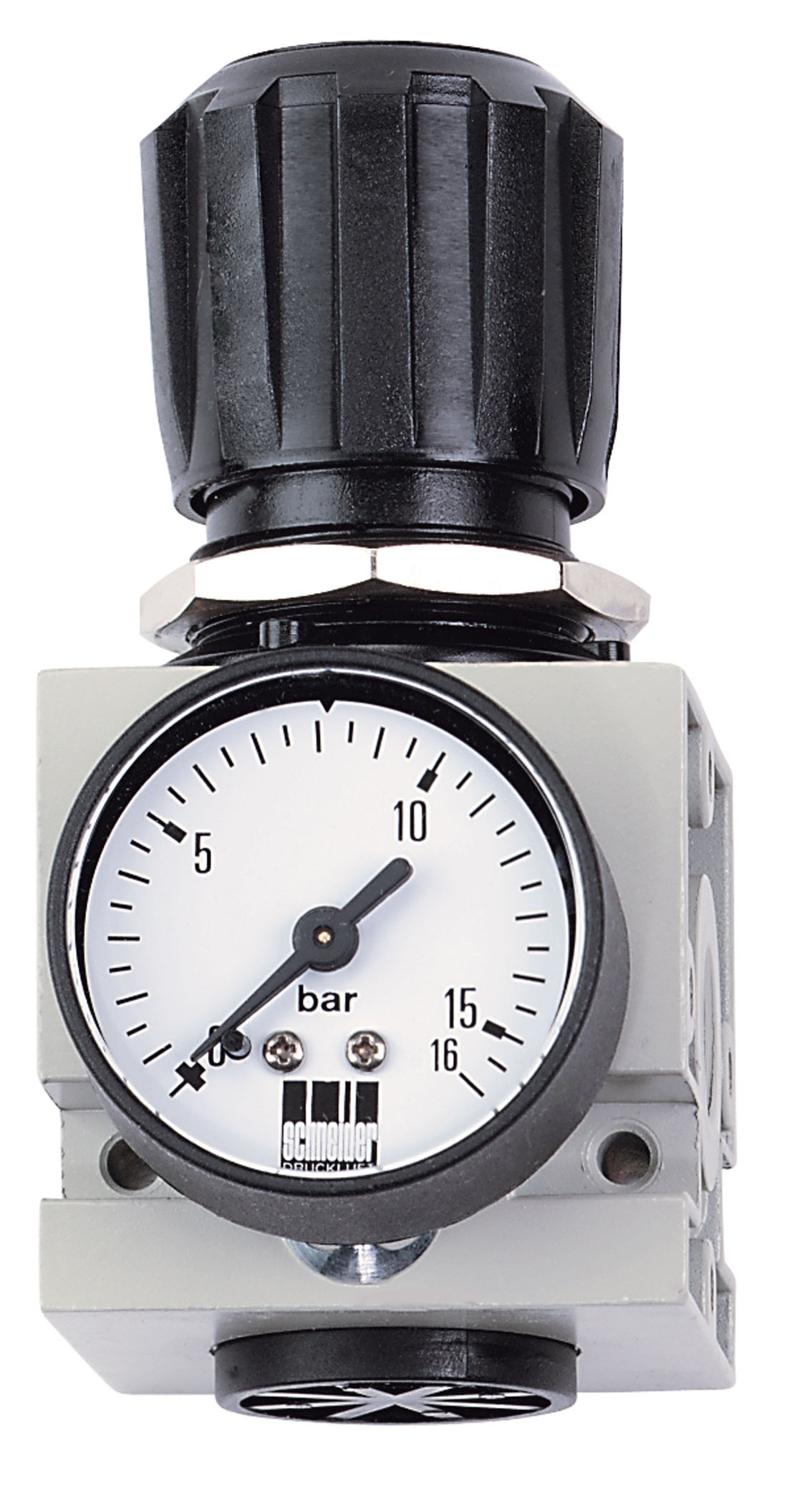

Entlüftungsfunktion für genaues und schnelles Regeln Hohe Funktionssicherheit durch Druckregulierung mit Kolben Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert Einstellknopf arretierbar Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer Regelbereich 0-12 bar Serienmäßig mit Manometer Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln Technische Daten Anschlussgewinde G 3/4"i Maß A 80 mm Maß B 184 mm Maß D 80 mm Maß E 66 mm Anschluss Manometer G 1/4"i Maß C 80 mm
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Feinfilter FG 144 (G3/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,3 mg/m3. Einem Kältetrockner vorgeschalten wird so eine Druckluftqualität erreicht, die für die meisten Industrieanwendungen ausreicht. Bei höheren Qualitätsansprüchen ist dies der ideale Vorfilter. Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte rote Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FG 144 (G3/4): Durchflussleistung max (l/min) *2400Durchflussleistung max (m3/h) *144Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF7Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)3 / - / 3* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten

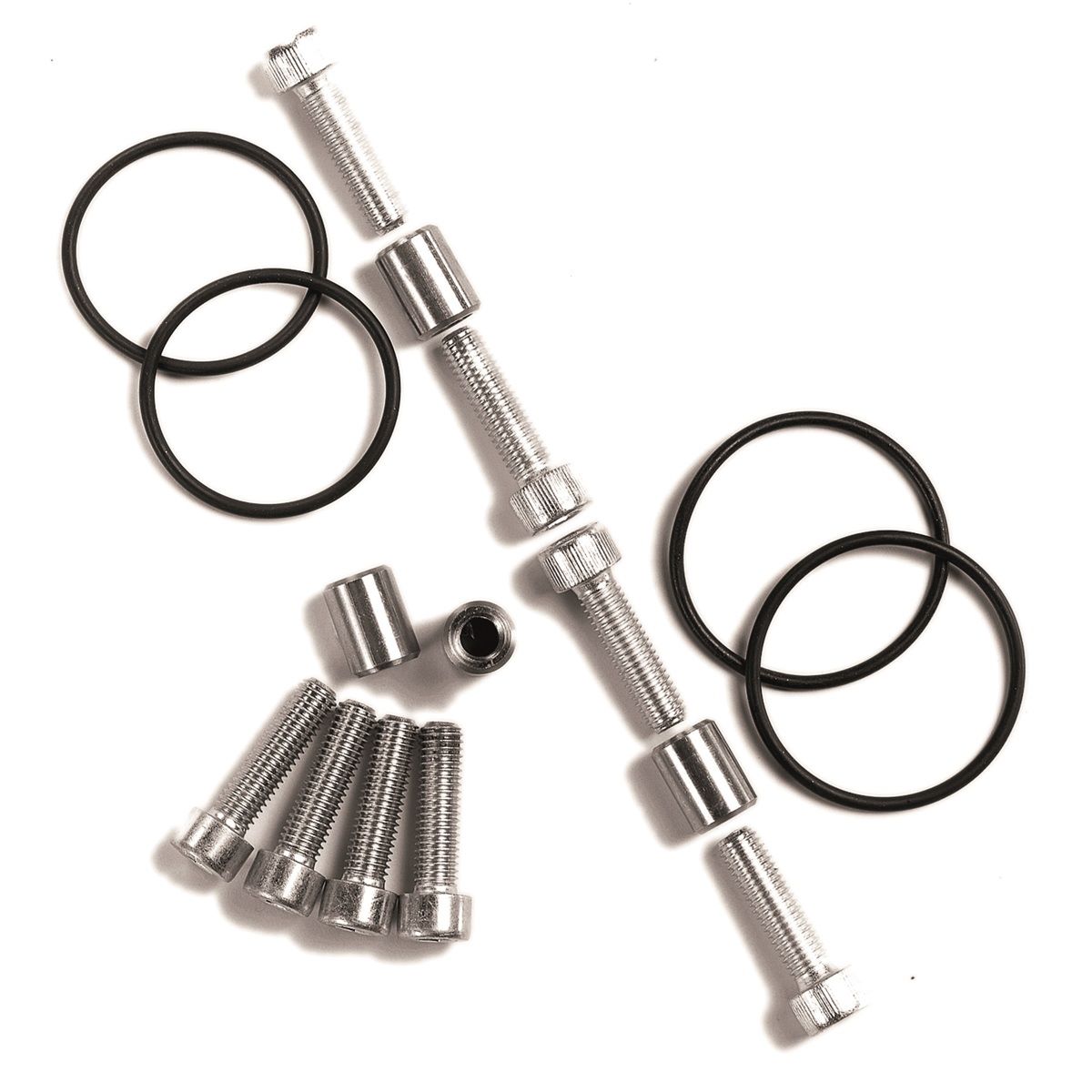

Beschreibung:zur Verbindung von 3 Filtern der angegebenen Filtergrößen
Unbehandelte Druckluft enthält Kondensat, Schmutz und Partikel, die herausgefiltert werden müssen, um Ihr Druckluftnetz, Ihre luftbetriebenen Geräte sowie Ihre Endprodukte zu schützen. Filter wirken sich jedoch auch auf die Leistung und Effizienz Ihres Druckluftsystems aus. Aus diesem Grund hat Schneider airsystems ein innovatives Filtersortiment entwickelt, welches:sich für die unterschiedlichsten professionellen Anwendungen eignet. nach ISO 8573-1 2010 zertifiziert wurde und höchste Luftreinheit garantiert. durch seine Energieeffizienz den Druckverlust gering hält und somit auch die Betriebskosten. wartungsarm und leicht zugänglich für den Service ist.Der Mikrofilter FC 144 (G3/4) entfernt zuverlässig Feinstaub, Kondensat und Ölaerosole auf max 0,01 mg/m3. Für die Erreichung der Werte muss ein Filter der Baureihe FG vorgeschalten sein. Zudem wird der Einsatz eines Kältetrockners empfohlen.Weitere Produktvorteile:Standardmäßig mit automatischem Kondensatableiter, von außen zugänglichEinfacher Austausch des Filterelementes (farbcodierte blaue Endkappen) Sicherer Gehäuseverschluss mit Markierung für VerriegelungBreites Sortiment an Zubehör wie Differenzdruckanzeigen, elektronische Kondensatableiter sowie Montagesätze für Reihen- und WandmontageTechnische Daten FC 144 (G3/4): Durchflussleistung max (l/min) *2400Durchflussleistung max (m3/h) *144Betriebsdruck max (bar)16Druckluft Anschluss (")G3/4 Standard AusstattungAutomatischer Kondensatablass mit AdapterGewicht (kg)1,7GehäusegrößeF7Maße (mm)Zeichnung siehe Foto obenA= 127B= 32C= 285D= 30E= 80Luftreinheitsklasse nach ISO 8573-1:2010 (Partikel / Wasser / Oel)1 / - / 2* Bei Referenzdruck 7 bar, gemäß ISO 1217, dritte Ausgabe, Anhang CBei abweichendem Betriebsdruck, die Durchflussleistung mit dem Korrekturfaktor multiplizierenMinimaler Betriebsdruck (bar)456781012Korrekturfaktor0,760,840,9211,071,191,31Weitere Maße sowie Produktkatalog, siehe Dokumente im DownloadbereichTechnische Änderungen ohne Ankündigung vorbehalten

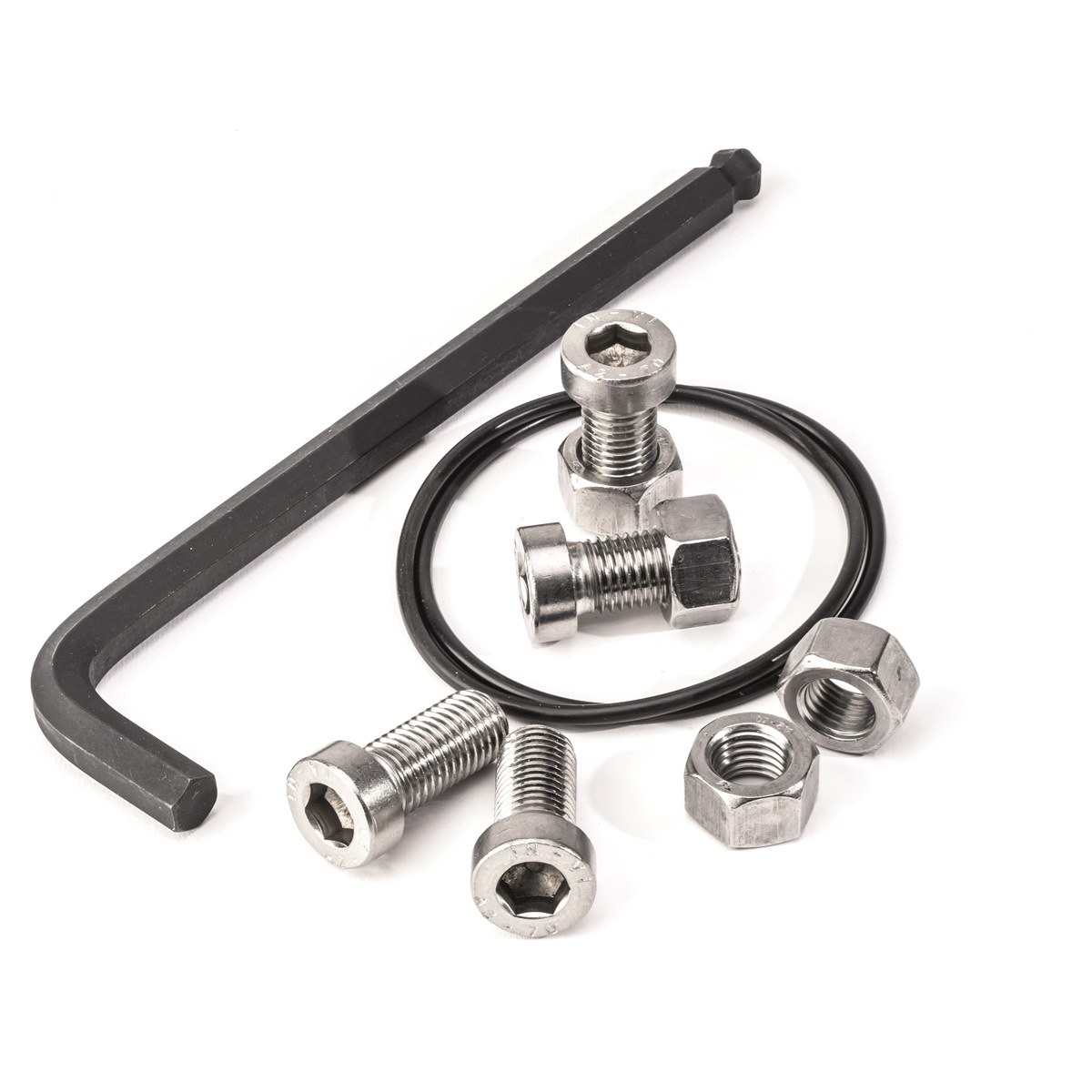

Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen
Entlüftungsfunktion für genaues und schnelles Regeln Hohe Funktionssicherheit durch Druckregulierung mit Kolben Hohe Druckstabilität des Sekundärdrucks (Einstelldruck) auch wenn sich der Eingangsdruck oder die Durchflussmenge ändert Einstellknopf arretierbar Montage unabhängig von Durchflussrichtung möglich, da beidseitig Anschlussmöglichkeit für Manometer Regelbereich 0-12 bar Serienmäßig mit Manometer Zur Montage an Maschinen oder Wänden. Integrierbar in Schalttafeln Technische Daten Anschlussgewinde G 3/8"i Maß A 60 mm Maß B 130 mm Maß D 60 mm Maß E 46 mm Anschluss Manometer G 1/8"i Maß C 60 mm
Beschreibung: max. Partikelgröße 5 µm Öl-Aerosol-Konzentration 1 mg/m³ Luftreinheitsklasse am Auslass (Partikel/Öl) 4/3 Technische Daten: Volumenstrom 476 (m³/h)/bar Volumenstrom 7932 l/min Luftreinheitsklasse nach ISO 8573-1:2010 4 / - / 3
