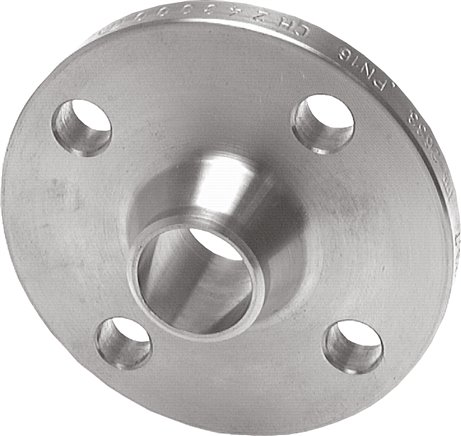

Vorschweißflansch DN200-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 219,1mm, Stahl
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN200-PN16 (DIN/EN)D (mm)219,1DN (mm)200PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)5,9A (mm)340H (mm)62d-1 (mm)22k (mm)295Gewicht12 kg / Stk.
Sechskantschraube DIN 933, M 12x55, Edelstahl A4
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungSechskantschraubeGewindeM 12effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)40Muttern934-M12 ES4AScheiben125A-12 ES4AGewicht55 g / Stk.
Sechskantschraube DIN 933, M 10x40, Edelstahl A2
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungSechskantschraubeGewindeM 10effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)28Muttern934-M10 ESScheiben125A-10 ESGewicht31 g / Stk.
Sechskantschraube DIN 933, M 16x50, Stahl verzinkt 8.8
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungSechskantschraubeGewindeM 16effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)31Muttern934-M16Scheiben125A-16Gewicht105 g / Stk.
Sechskantschraube DIN 933, M 12x50, Stahl verzinkt 8.8
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungSechskantschraubeGewindeM12effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)35Muttern934-M12Scheiben125A-12Gewicht50 g / Stk.
Kompakt-Kompensator, DN150-PN16 (DIN/EN) (max. 10 bar), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:-10°C bis +105°C (abhängig vom Betriebsdruck)Betriebsdruck:10 bar (bis +90°C), 8 bar (bis +105°C), Berstdruck 45 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Weitere Eigenschaften:FlanschanschlussDN150-PN16 (DIN/EN)DN (mm)150Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)13Winkelabweichung (°)15L (mm)130B (mm)22D (mm)285Anzahl Löcher8Gewicht13 kg / Stk.
Unterlegscheibe, DIN 125 A, M 20 (21,0x37mm), Edelstahl A4
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungScheibeGewicht15 g / Stk.
Flanschdichtung DN 20, 28 x 60 x 3mm, Silikon
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)28 x 60 x 3DN (mm)20Passend für FlanschePN 10, 16, 25 & 40WerkstoffSilikonGewicht7.5 g / Stk.
Kompensator, DN65-PN16 (EN), Edelstahl, Flansche Stahl verzinkt
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN65-PN16 (EN)AusführungStandardDN (mm)65PN (bar)16Axial-Stauchung (mm)20Axial-Streckung (mm)20Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)165D (mm)185Anzahl Löcher8Gewicht7 kg / Stk.
Gewindeflansch DN50-PN16 (DIN/EN), Rp 2", DIN 2566 & EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN50-PN16 (DIN/EN)GRp 2"DN (mm)50PN (bar)16NormDIN 2566 & EN 1092-1 (Typ 13)A (mm)165H (mm)28k (mm)125d (mm)18Gewicht2,6 kg / Stk.
Unterlegscheibe, DIN 125 A, M 16 (17,0x30mm), Edelstahl A4
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungScheibeGewicht10 g / Stk.
Unterlegscheibe, DIN 125 A, M 20 (21,0x37mm), Edelstahl A2
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungScheibeGewicht15 g / Stk.
Vorschweißflansch DN150-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 168,3mm, Stahl
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN150-PN16 (DIN/EN)D (mm)168,3DN (mm)150PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)4,5A (mm)285H (mm)55d-1 (mm)22k (mm)240Gewicht8 kg / Stk.
Flanschdichtung DN 10, 18 x 45 x 3mm, Silikon
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)18 x 45 x 3DN (mm)10Passend für FlanschePN 10, 16, 25 & 40WerkstoffSilikonGewicht4.7 g / Stk.
Sechskantschraube DIN 933, M 20x75, Edelstahl A2
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungSechskantschraubeGewindeM 20effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)53Muttern934-M20 ESScheiben125A-20 ESGewicht230 g / Stk.

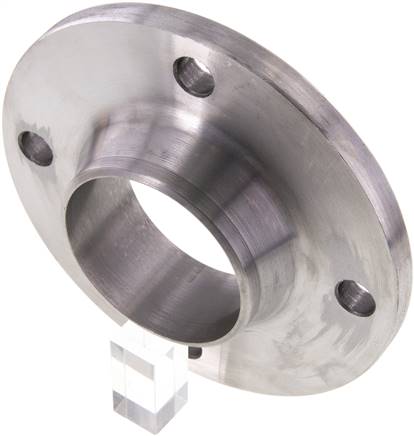

Vorschweißflansch DN65-PN6 (DIN/EN), DIN 2631 & EN 1092-1 (Typ 11), 76,1mm, Stahl
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN65-PN6 (DIN/EN)D (mm)76,1DN (mm)65PN (bar)6NormDIN 2631 & EN 1092-1 (Typ 11)S (mm)2,9A (mm)160H (mm)38d-1 (mm)14k (mm)130Gewicht1,8 kg / Stk.

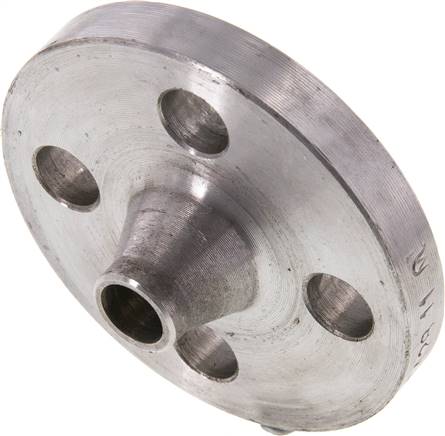

Vorschweißflansch DN10-PN16 (DIN), DIN 2633, 17,2mm, 1.4571
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN10-PN16 (DIN)D (mm)17,2DN (mm)10PN (bar)16NormDIN 2633S (mm)1,8A (mm)90H (mm)35d-1 (mm)14k (mm)60Gewicht600 g / Stk.
Flanschdichtung DN 10, 18 x 45 x 2mm, C 4400
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)18 x 45 x 2DN (mm)10Passend für FlanschePN 10, 16, 25 & 40WerkstoffC 4400Gewicht4.5 g / Stk.
Vorschweißflansch DN65-PN6 (DIN/EN), DIN 2631 & EN 1092-1 (Typ 11), 76,1mm, 1.45
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN65-PN6 (DIN/EN)D (mm)76,1DN (mm)65PN (bar)6NormDIN 2631 & EN 1092-1 (Typ 11)S (mm)2,9A (mm)160H (mm)38d-1 (mm)14k (mm)130Gewicht1,8 kg / Stk.
Sechskantmutter DIN 934 / ISO 4032, M 12, Stahl verzinkt 8
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungMutterGewindeM 12Gewicht15 g / Stk.
Vorschweißflansch DN100-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 114,3mm, Stahl schwarz
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN100-PN40 (DIN/EN)D (mm)114,3DN (mm)100PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)3,6A (mm)235H (mm)65d-1 (mm)22k (mm)190Gewicht6 kg / Stk.
Blindflansch DN50-PN40 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), Stahl verzinkt
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN50-PN40 (DIN/EN)DN (mm)50PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)165b (mm)20k (mm)125d (mm)18Gewicht3,1 kg / Stk.
Gewindeflansch DN50-PN40 (DIN/EN), Rp 2", DIN 2567 & EN 1092-1 (Typ 13), Stahl v
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN50-PN40 (DIN/EN)GRp 2"DN (mm)50PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)165H (mm)34k (mm)125d (mm)18Gewicht2,8 kg / Stk.

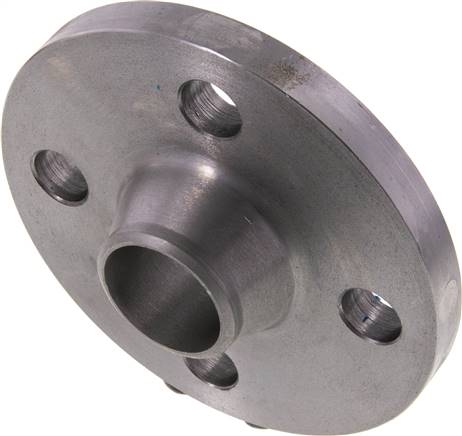

Vorschweißflansch DN32-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 42,4mm, Stahl
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN32-PN40 (DIN/EN)D (mm)42,4DN (mm)32PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,6A (mm)140H (mm)42d-1 (mm)18k (mm)100Gewicht1,9 kg / Stk.
