Sofort verfügbar
-10% Code PLUS10
Flanschdichtung DN 20, 28 x 60 x 3mm, Silikon
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)28 x 60 x 3DN (mm)20Passend für FlanschePN 10, 16, 25 & 40WerkstoffSilikonGewicht7.5 g / Stk.
Sofort verfügbar
-10% Code PLUS10

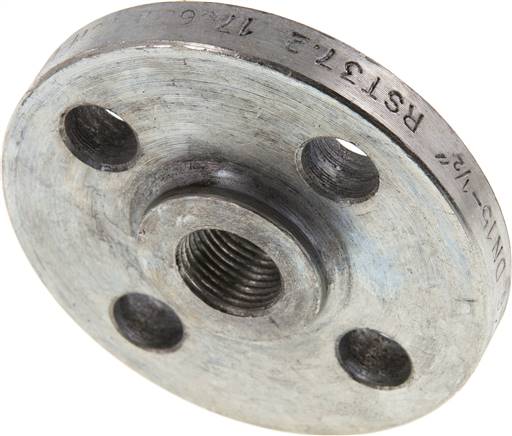

Gewindeflansch DN15-PN40 (DIN/EN), Rp 1/2", DIN 2567 & EN 1092-1 (Typ 13), Stahl
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN15-PN40 (DIN/EN)GRp 1/2"DN (mm)15PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)95H (mm)22k (mm)65d (mm)14Gewicht650 g / Stk.
Sofort verfügbar
-10% Code PLUS10
Flanschdichtung DN 80, 90 x 142 x 3mm, Silikon
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)90 x 142 x 3DN (mm)80Passend für FlanschePN 10, 16, 25 & 40WerkstoffSilikonGewicht33 g / Stk.
Lieferzeit anfragen
-10% Code PLUS10
Gewindeflansch DN15-PN16 (EN), Rp 1/2", EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN15-PN16 (EN)GRp 1/2"DN (mm)15PN (bar)16NormEN 1092-1 (Typ 13)A (mm)95H (mm)20k (mm)65d (mm)14Gewicht750 g / Stk.
Sofort verfügbar
-10% Code PLUS10
Flanschdichtung DN 15, 22 x 50 x 3mm, Silikon
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)22 x 50 x 3DN (mm)15Passend für FlanschePN 10, 16, 25 & 40WerkstoffSilikonGewicht5.5 g / Stk.
Sofort verfügbar
-10% Code PLUS10
Gewindeflansch DN100-PN40 (DIN/EN), Rp 4", DIN 2567 & EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN100-PN40 (DIN/EN)GRp 4"DN (mm)100PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)235H (mm)44k (mm)190d (mm)22Gewicht6 kg / Stk.
Sofort verfügbar
-10% Code PLUS10
Flanschdichtung DN 65, 77 x 127 x 3mm, Silikon
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)77 x 127 x 3DN (mm)65Passend für FlanschePN 10, 16, 25 & 40WerkstoffSilikonGewicht28 g / Stk.
Lieferzeit anfragen
-10% Code PLUS10

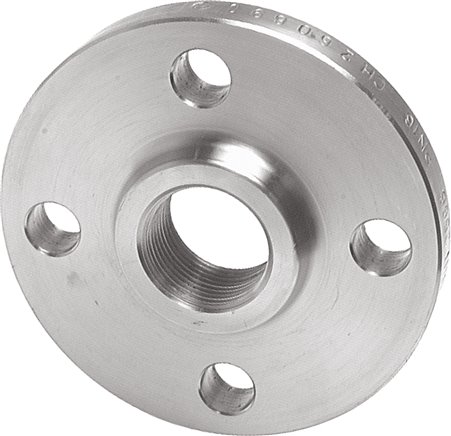

Gewindeflansch DN25-PN40 (DIN/EN), Rp 1", EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN40 (DIN/EN)GRp 1"DN (mm)25PN (bar)40NormEN 1092-1 (Typ 13)A (mm)115H (mm)28k (mm)85d (mm)14Gewicht1,3 kg / Stk.
Lieferzeit anfragen
-10% Code PLUS10
Gewindeflansch DN40-PN16 (EN), Rp 1-1/2", EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN40-PN16 (EN)GRp 1-1/2"DN (mm)40PN (bar)16NormEN 1092-1 (Typ 13)A (mm)150H (mm)26k (mm)110d (mm)18Gewicht2,2 kg / Stk.
Sofort verfügbar
%
-10% Code PLUS10

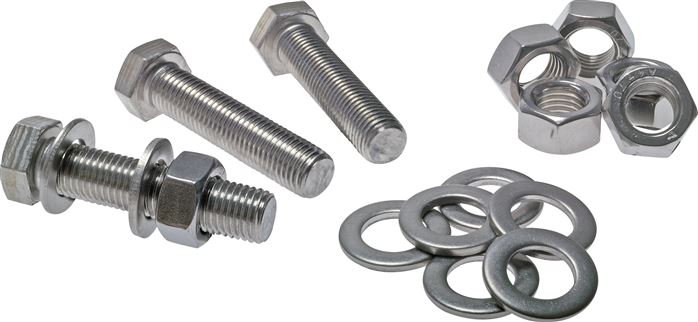

Sechskantschraube DIN 933, M 10x35, Stahl verzinkt 8.8
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungSechskantschraubeGewindeM 10effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)23Muttern934-M10Scheiben125A-10Gewicht29 g / Stk.
Lieferzeit anfragen
-10% Code PLUS10

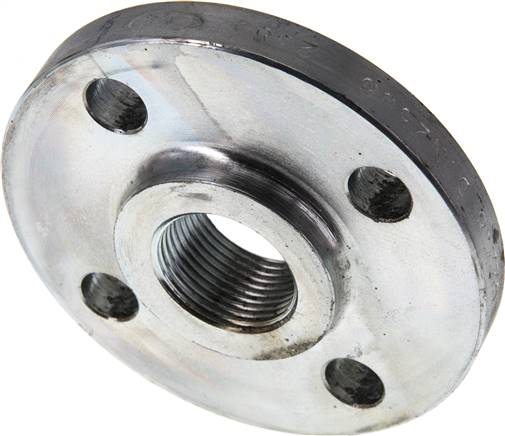

Gewindeflansch DN25-PN16 (EN), Rp 1", EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN16 (EN)GRp 1"DN (mm)25PN (bar)16NormEN 1092-1 (Typ 13)A (mm)115H (mm)24k (mm)85d (mm)14Gewicht1,3 kg / Stk.
Sofort verfügbar
-10% Code PLUS10
Blindflansch DN20-PN16 (DIN),DIN 2527, 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN20-PN16 (DIN)DN (mm)20PN (bar)16NormDIN 2527A (mm)105b (mm)16k (mm)75d (mm)14Gewicht1 kg / Stk.
Sofort verfügbar
-10% Code PLUS10

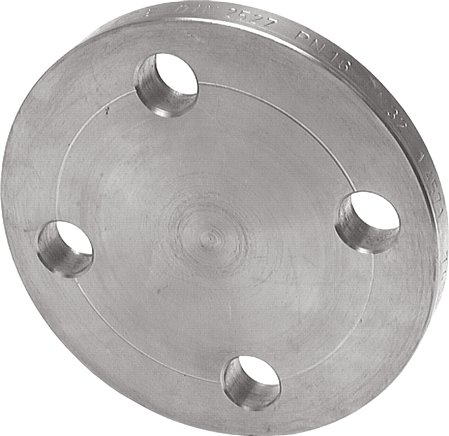

Blindflansch DN200-PN10 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN200-PN10 (DIN/EN)DN (mm)200PN (bar)10NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)340b (mm)24k (mm)295d (mm)22Gewicht16 kg / Stk.
Sofort verfügbar
-10% Code PLUS10

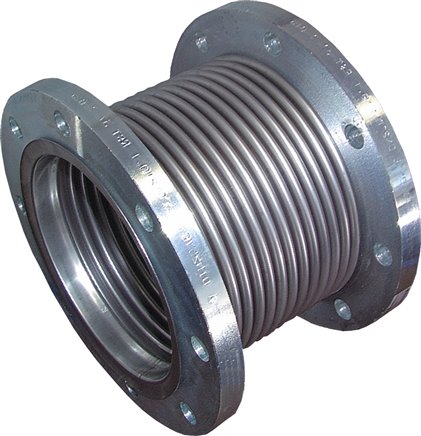

Kompensator, DN125-PN16 (DIN/EN), Edelstahl, Flansche und Balg aus 1.4404
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN125-PN16 (DIN/EN)AusführungFlansche und Balg aus 1.4404DN (mm)125PN (bar)16Axial-Stauchung (mm)25Axial-Streckung (mm)25Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)200D (mm)250Anzahl Löcher8
Lieferzeit anfragen
-10% Code PLUS10
Kompensator, DN175-PN16 (DIN), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN175-PN16 (DIN)Ausführung BalgEPDMDN (mm)175PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)6L (mm)150B (mm)22D (mm)315Di (mm)185 ? 4Gewicht16 kg / Stk.
Sofort verfügbar
-10% Code PLUS10
Kompensator, DN32, R 1-1/4" (AG)-R 1-1/4" (AG), NBR
Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/4 (AG)G2R 1-1/4 (AG)Ausführung BalgNBRAusführungAußengewindeDN (mm)32Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)237SW1 (mm)75SW2 (mm)47Gewicht2,7 kg / Stk.
Lieferzeit anfragen
22
%
-10% Code PLUS10

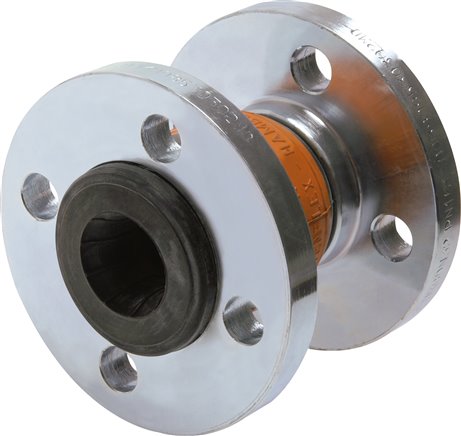

Kompensator, DN300-PN10 (DIN/EN), Butyl (CIIR)
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN300-PN10 (DIN/EN)Ausführung BalgButyl (CIIR)DN (mm)300PN (bar)10Axial-Stauchung (mm)45Axial-Streckung (mm)15Lateral-Versatz (mm)15Winkelabweichung (°)5L (mm)200B (mm)25D (mm)445Di (mm)312 ? 5
Lieferzeit anfragen
-10% Code PLUS10
Kompensator, DN40, R 1-1/2" (AG)-G 1-1/2" (IG), NBR
Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/2 (AG)G2G 1-1/2 (IG)Ausführung BalgNBRAusführungAußengewinde / InnengewindeDN (mm)40Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)214SW1 (mm)75SW2 (mm)54Gewicht3,4 kg / Stk.
Lieferzeit anfragen
-10% Code PLUS10
Gewindeflansch DN20-PN16 (EN), Rp 3/4", EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN20-PN16 (EN)GRp 3/4"DN (mm)20PN (bar)16NormEN 1092-1 (Typ 13)A (mm)105H (mm)24k (mm)75d (mm)14Gewicht1,1 kg / Stk.
Sofort verfügbar
%
-10% Code PLUS10
Sechskantmutter DIN 934 / ISO 4032, M 20, Edelstahl A4
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungMutterGewindeM 20Gewicht55 g / Stk.
Sofort verfügbar
%
-10% Code PLUS10
Sechskantmutter DIN 934 / ISO 4032, M 20, Edelstahl A2
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungMutterGewindeM 20Gewicht55 g / Stk.
Sofort verfügbar
%
-10% Code PLUS10
Sechskantschraube DIN 933, M 10x40, Edelstahl A2
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungSechskantschraubeGewindeM 10effektive Nutzlänge (Schaftlänge - 2 x Scheibe - 1 x Mutt (mm)28Muttern934-M10 ESScheiben125A-10 ESGewicht31 g / Stk.
Sofort verfügbar
-10% Code PLUS10
Gewindeflansch DN40-PN40 (DIN/EN), Rp 1-1/2", DIN 2567 & EN 1092-1 (Typ 13), Sta
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN40-PN40 (DIN/EN)GRp 1-1/2"DN (mm)40PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)150H (mm)32k (mm)110d (mm)18Gewicht1,9 kg / Stk.
Sofort verfügbar
%
-10% Code PLUS10
Sechskantmutter DIN 934 / ISO 4032, M 12, Edelstahl A4
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A4AusführungMutterGewindeM 12Gewicht15 g / Stk.
