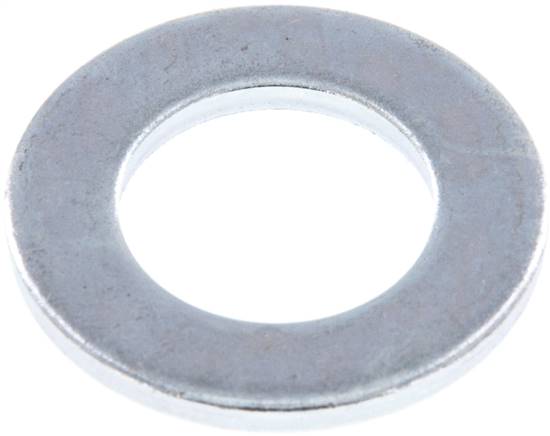

*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungScheibeGewicht17 g / Stk.

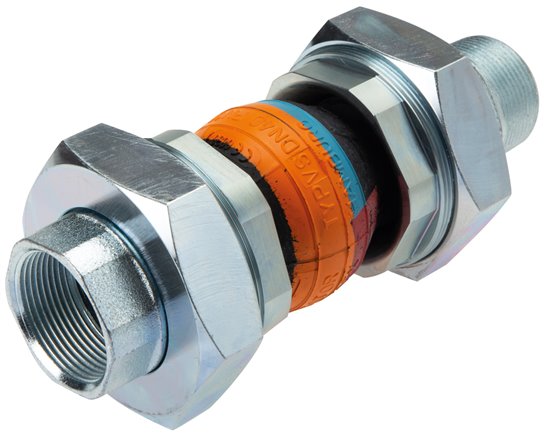

Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/2 (AG)G2G 1-1/2 (IG)Ausführung BalgEPDMAusführungAußengewinde / InnengewindeDN (mm)40Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)214SW1 (mm)75SW2 (mm)54Gewicht2,6 kg / Stk.
Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/4 (AG)G2G 1-1/4 (IG)Ausführung BalgEPDMAusführungAußengewinde / InnengewindeDN (mm)32Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)212SW1 (mm)75SW2 (mm)47Gewicht2,6 kg / Stk.
Werkstoffe:C 4400, asbestfrei, Stärke 2 mmTemperaturbereich:-100°C bis +150°C (bei anwendungstechn. Überprüfung bis max. +400°C)Betriebsdruck:40 bar (bei anwendungstechn. Überprüfung bis max. 100 bar), Druckstandfestigkeit 25 N/mm?Einsatzbereich:Öle, Kältemittel, Heißwasser, Dampf, Gase, Salzlösungen, Kraftstoffe, Säuren, Kohlenwasserstoffe und SchmierstoffeOptional:Werkstoff: Silikon zur Verwendung mit Lebensmitteln, Stärke 3 mm, 60° Shore (-55°C bis max. +200°C bei max. 6 bar) -LEWeitere Eigenschaften:Abmessungen (mm)115 x 162 x 3DN (mm)100Passend für FlanschePN 10 & 16WerkstoffSilikonGewicht35 g / Stk.

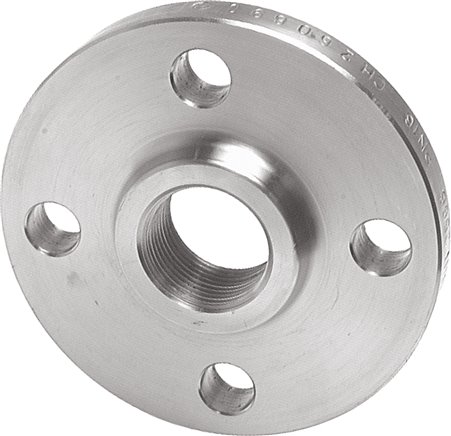

Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN50-PN6 (DIN/EN)GRp 2"DN (mm)50PN (bar)6NormDIN 2565 & EN 1092-1 (Typ 13)A (mm)140H (mm)28k (mm)110d (mm)14Gewicht1,5 kg / Stk.
Bilder: Exemplarische Darstellung Optional: PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -EN Weitere Eigenschaften: Werkstoff Stahl schwarz Bohrungen 8 Flanschanschluss DN65-PN16 (EN) D (mm) 76,1 DN (mm) 65 PN (bar) 16 Norm EN 1092-1 (Typ 11) S (mm) 2,9 A (mm) 185 H (mm) 45 d-1 (mm) 18 k (mm) 145 Gewicht 3 kg / Stk.

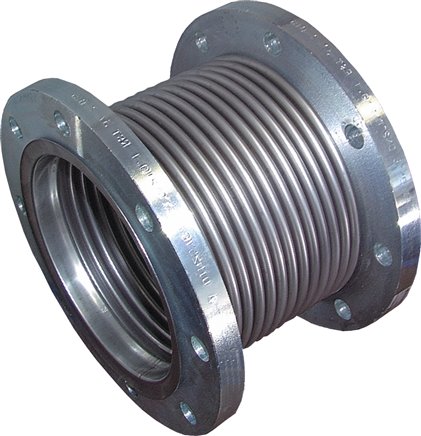

Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN15-PN16 (EN)AusführungFlansche und Balg aus 1.4404DN (mm)15PN (bar)16Axial-Stauchung (mm)8,5Axial-Streckung (mm)8,5Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)108D (mm)95Anzahl Löcher4Gewicht1,5 kg / Stk.

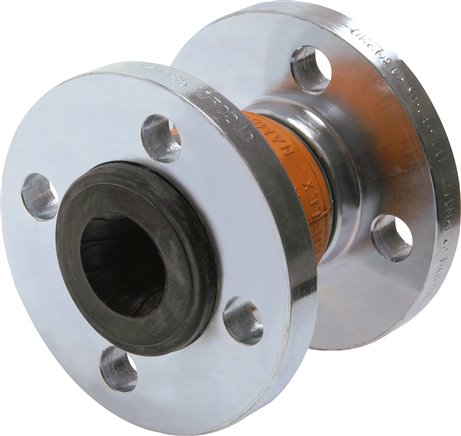

Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN100-PN16 (DIN/EN)Ausführung BalgNBRDN (mm)100PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)11L (mm)150B (mm)20D (mm)220Di (mm)109 ? 3Gewicht8 kg / Stk.
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN125-PN16 (DIN/EN)Ausführung BalgEPDMDN (mm)125PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)9L (mm)150B (mm)22D (mm)250Di (mm)133 ? 4Gewicht11 kg / Stk.
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN50-PN16 (DIN/EN)AusführungFlansche und Balg aus 1.4404DN (mm)50PN (bar)16Axial-Stauchung (mm)18Axial-Streckung (mm)18Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)155D (mm)165Anzahl Löcher4Gewicht6 kg / Stk.
*StandardlieferprogrammWeitere Eigenschaften:WerkstoffStahl verzinkt 8.8*AusführungMutterGewindeM 20Gewicht55 g / Stk.
Ausführung:elastischer, formgepresster Gummibalg, Festigkeitsträger aus Synthesefaser, mit beidseitig verschraubten AnschlüssenWerkstoffe:Balg: EPDM (heißwasser-, säuren- und laugenbeständig), Gewindeanschlüsse: Temperguss, galvanisch verzinkt, Flachdichtung: Aramid-NBRTemperaturbereich:max. +110°C (abhängig vom Betriebsdruck)Betriebsdruck:-0,95 bis 16 bar (ab +60°C: 10 bar, ab +100°C: 6 bar), Berstdruck: 50 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck ca. 30% niedriger anzusetzen.)Achtung:Beim Einbau der Kompensatoren bitte unbedingt die Hinweise in der Montageanleitung beachten!Optional:Balg aus NBR, ölbeständig -BWeitere Eigenschaften:G1R 1-1/4 (AG)G2R 1-1/4 (AG)Ausführung BalgEPDMAusführungAußengewindeDN (mm)32Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)25L (mm)237SW1 (mm)75SW2 (mm)47Gewicht2,7 kg / Stk.

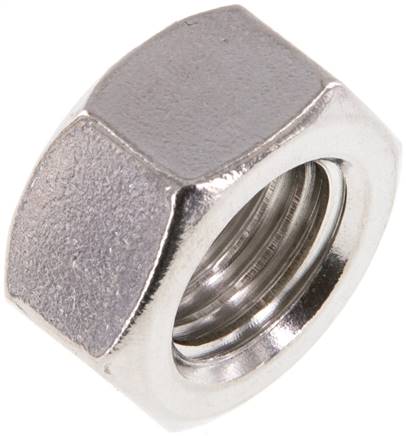

*StandardlieferprogrammWeitere Eigenschaften:WerkstoffEdelstahl A2*AusführungMutterGewindeM 20Gewicht55 g / Stk.

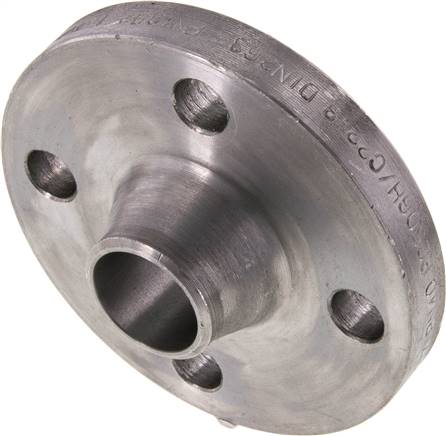

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN25-PN40 (DIN/EN)D (mm)33,7DN (mm)25PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,6A (mm)115H (mm)40d-1 (mm)14k (mm)85Gewicht1,3 kg / Stk.
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN125-PN16 (DIN/EN)AusführungStandardDN (mm)125PN (bar)16Axial-Stauchung (mm)25Axial-Streckung (mm)25Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)200D (mm)250Anzahl Löcher8Gewicht13 kg / Stk.
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN65-PN16 (DIN)Ausführung BalgEPDMDN (mm)65PN (bar)16Axial-Stauchung (mm)35Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)17L (mm)125B (mm)18D (mm)185Di (mm)72 ? 3Gewicht6 kg / Stk.

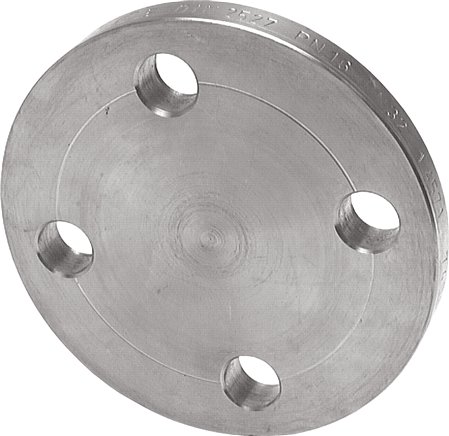

Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN250-PN16 (DIN/EN)DN (mm)250PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)405b (mm)26k (mm)355d (mm)26Gewicht26 kg / Stk.

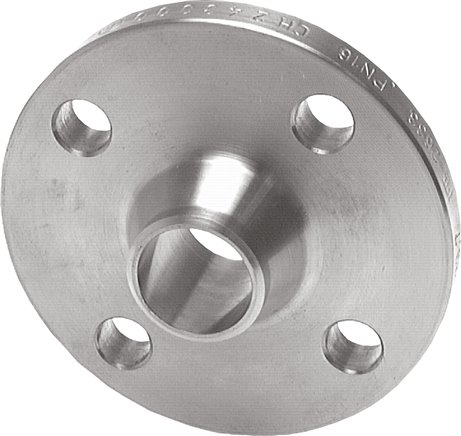

Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN300-PN16 (DIN/EN)D (mm)323,9DN (mm)300PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)7,1A (mm)460H (mm)78d-1 (mm)26k (mm)410Gewicht22 kg / Stk.
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN150-PN16 (DIN/EN)Ausführung BalgEPDMDN (mm)150PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)7L (mm)150B (mm)22D (mm)285Di (mm)161 ? 4Gewicht13 kg / Stk.
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN65-PN16 (EN)AusführungFlansche und Balg aus 1.4404DN (mm)65PN (bar)16Axial-Stauchung (mm)20Axial-Streckung (mm)20Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)165D (mm)185Anzahl Löcher8Gewicht7 kg / Stk.
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN150-PN16 (DIN/EN)Ausführung BalgNBRDN (mm)150PN (bar)16Axial-Stauchung (mm)40Axial-Streckung (mm)10Lateral-Versatz (mm)15Winkelabweichung (°)7L (mm)150B (mm)22D (mm)285Di (mm)161 ? 4Gewicht13 kg / Stk.
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN100-PN16 (DIN/EN)AusführungFlansche und Balg aus 1.4404DN (mm)100PN (bar)16Axial-Stauchung (mm)23Axial-Streckung (mm)23Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)180D (mm)220Anzahl Löcher8Gewicht10 kg / Stk.
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN65-PN40 (DIN/EN)D (mm)76,1DN (mm)65PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)2,9A (mm)185H (mm)52d-1 (mm)18k (mm)145Gewicht3,8 kg / Stk.
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich*:max. +90°C (abhängig vom Betriebsdruck)Betriebsdruck*:16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Optional:Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!Weitere Eigenschaften:FlanschanschlussDN200-PN10 (DIN/EN)Ausführung BalgEPDMDN (mm)200PN (bar)10Axial-Stauchung (mm)45Axial-Streckung (mm)15Lateral-Versatz (mm)15Winkelabweichung (°)8L (mm)175B (mm)25D (mm)340Di (mm)209 ? 5Gewicht19 kg / Stk.
