Sofort verfügbar
15% Jubiläums-Angebot
Vorschweißflansch DN150-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 168,3mm, 1
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN150-PN16 (DIN/EN)D (mm)168,3DN (mm)150PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)4,5A (mm)285H (mm)55d-1 (mm)22k (mm)240Gewicht8 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot

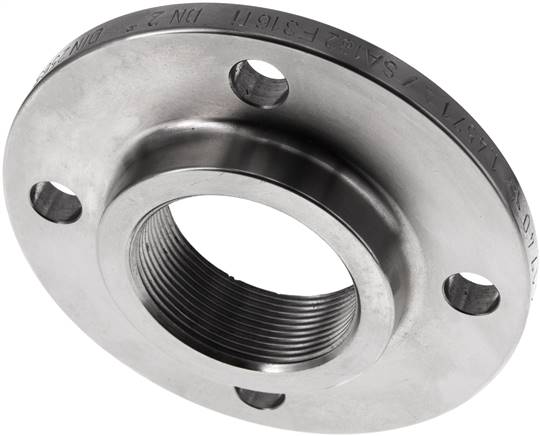

Gewindeflansch DN50-PN6 (DIN/EN), Rp 2", DIN 2565 & EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN50-PN6 (DIN/EN)GRp 2"DN (mm)50PN (bar)6NormDIN 2565 & EN 1092-1 (Typ 13)A (mm)140H (mm)28k (mm)110d (mm)14Gewicht1,4 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot

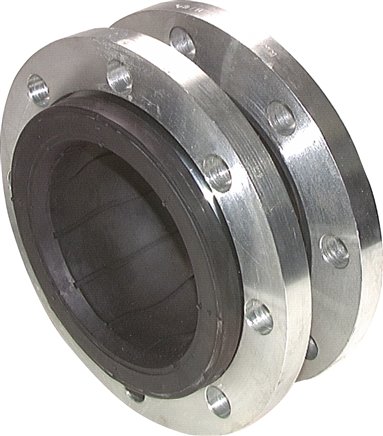

Kompakt-Kompensator, DN65-PN16 (DIN) (max. 10 bar), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:-10°C bis +105°C (abhängig vom Betriebsdruck)Betriebsdruck:10 bar (bis +90°C), 8 bar (bis +105°C), Berstdruck 45 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Weitere Eigenschaften:FlanschanschlussDN65-PN16 (DIN)DN (mm)65Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)13Winkelabweichung (°)15L (mm)130B (mm)16D (mm)185Anzahl Löcher4Gewicht5 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Blindflansch DN80-PN40 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN80-PN40 (DIN/EN)DN (mm)80PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)200b (mm)24k (mm)160d (mm)18Gewicht6 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Blindflansch DN250-PN16 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), Stahl verzinkt
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN250-PN16 (DIN/EN)DN (mm)250PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)405b (mm)26k (mm)355d (mm)26Gewicht24 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Blindflansch DN80-PN10 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN80-PN10 (DIN/EN)DN (mm)80PN (bar)10NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)200b (mm)20k (mm)160d (mm)18Gewicht4,8 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Blindflansch DN80-PN16 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN80-PN16 (DIN/EN)DN (mm)80PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)200b (mm)20k (mm)160d (mm)18Gewicht4,8 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Kompakt-Kompensator, DN125-PN16 (DIN/EN) (max. 10 bar), EPDM
Ausführung:Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare StahlflanscheWerkstoffe:Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:-10°C bis +105°C (abhängig vom Betriebsdruck)Betriebsdruck:10 bar (bis +90°C), 8 bar (bis +105°C), Berstdruck 45 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)Weitere Eigenschaften:FlanschanschlussDN125-PN16 (DIN/EN)DN (mm)125Axial-Stauchung (mm)30Axial-Streckung (mm)10Lateral-Versatz (mm)13Winkelabweichung (°)15L (mm)130B (mm)20D (mm)250Anzahl Löcher8Gewicht9 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Vorschweißflansch DN250-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 273,0mm, S
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN250-PN40 (DIN/EN)D (mm)273,0DN (mm)250PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)7,1A (mm)450H (mm)105d-1 (mm)33k (mm)385Gewicht34 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Blindflansch DN100-PN16 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN100-PN16 (DIN/EN)DN (mm)100PN (bar)16NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)220b (mm)20k (mm)180d (mm)18Gewicht6 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Gewindeflansch DN25-PN6 (DIN/EN), Rp 1", DIN 2565 & EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN25-PN6 (DIN/EN)GRp 1"DN (mm)25PN (bar)6NormDIN 2565 & EN 1092-1 (Typ 13)A (mm)100H (mm)24k (mm)75d (mm)11Gewicht750 g / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Gewindeflansch DN100-PN16 (DIN/EN), Rp 4", DIN 2566 & EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN100-PN16 (DIN/EN)GRp 4"DN (mm)100PN (bar)16NormDIN 2566 & EN 1092-1 (Typ 13)A (mm)220H (mm)38k (mm)180d (mm)18Gewicht4,6 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot

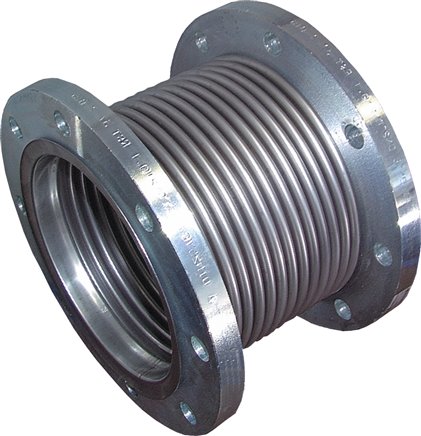

Kompensator, DN32-PN16 (EN), Edelstahl, Flansche Stahl verzinkt
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN32-PN16 (EN)AusführungStandardDN (mm)32PN (bar)16Axial-Stauchung (mm)13Axial-Streckung (mm)13Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)135D (mm)140Anzahl Löcher4Gewicht3,9 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Vorschweißflansch DN80-PN40 (DIN/EN), DIN 2635 & EN 1092-1 (Typ 11), 88,9mm, 1.4
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN80-PN40 (DIN/EN)D (mm)88,9DN (mm)80PN (bar)40NormDIN 2635 & EN 1092-1 (Typ 11)S (mm)3,2A (mm)200H (mm)58d-1 (mm)18k (mm)160Gewicht4,9 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Vorschweißflansch DN300-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 323,9mm, S
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:WerkstoffStahl schwarzFlanschanschlussDN300-PN16 (DIN/EN)D (mm)323,9DN (mm)300PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)7,1A (mm)460H (mm)78d-1 (mm)26k (mm)410Gewicht22 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Gewindeflansch DN50-PN40 (DIN/EN), Rp 2", DIN 2567 & EN 1092-1 (Typ 13), 1.4571
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN50-PN40 (DIN/EN)GRp 2"DN (mm)50PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)165H (mm)34k (mm)125d (mm)18Gewicht2,9 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Blindflansch DN250-PN10 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), Stahl verzinkt
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:WerkstoffStahl verzinktFlanschanschlussDN250-PN10 (DIN/EN)DN (mm)250PN (bar)10NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)395b (mm)26k (mm)350d (mm)22Gewicht24 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Blindflansch DN65-PN40 (DIN/EN),DIN 2527 & EN 1092-1 (Typ 05), 1.4571
Optional:PN 10 -10, PN 25 -25, PN 40 -40, PN 63/64 -63, PN 100 -100, PN 160 -160, EN 1092 (Typ 05) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN65-PN40 (DIN/EN)DN (mm)65PN (bar)40NormDIN 2527 & EN 1092-1 (Typ 05)A (mm)185b (mm)22k (mm)145d (mm)18Gewicht4,4 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Vorschweißflansch DN80-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 88,9mm, 1.4
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN80-PN16 (DIN/EN)D (mm)88,9DN (mm)80PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)3,2A (mm)200H (mm)50d-1 (mm)18k (mm)160Gewicht3,9 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Vorschweißflansch DN100-PN6 (DIN/EN), DIN 2631 & EN 1092-1 (Typ 11), 114,3mm, 1
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN100-PN6 (DIN/EN)D (mm)114,3DN (mm)100PN (bar)6NormDIN 2631 & EN 1092-1 (Typ 11)S (mm)3,6A (mm)210H (mm)45d-1 (mm)18k (mm)170Gewicht3,5 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Vorschweißflansch DN100-PN16 (DIN/EN), DIN 2633 & EN 1092-1 (Typ 11), 114,3mm, 1
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN100-PN16 (DIN/EN)D (mm)114,3DN (mm)100PN (bar)16NormDIN 2633 & EN 1092-1 (Typ 11)S (mm)3,6A (mm)220H (mm)52d-1 (mm)18k (mm)180Gewicht4,8 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Gewindeflansch DN40-PN40 (DIN/EN), Rp 1-1/2", DIN 2567 & EN 1092-1 (Typ 13), 1.4
Optional:PN 6 (DIN 2565) -6, PN 10 (DIN 2566) -10, PN 25 (DIN 2567) -25, PN 40 (DIN 2567) -40, EN 1092-1 (Typ 13) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN40-PN40 (DIN/EN)GRp 1-1/2"DN (mm)40PN (bar)40NormDIN 2567 & EN 1092-1 (Typ 13)A (mm)150H (mm)32k (mm)110d (mm)18Gewicht2,2 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Kompensator, DN40-PN16 (EN), Edelstahl, Flansche Stahl verzinkt
Ausführung:Axialkompensator, Balg mit Bördelenden und drehbaren Flanschen, Balg einwandigWerkstoffe:Balg: 1.4541, Flansche: RSt 37.2 galvanisch verzinktTemperaturbereich:max. +550°C (hierbei ist die Veränderung der Druckstufe zu beachten)Verwendung:Kompensatoren* nehmen in der Druckstufe PN 10/16 axiale Bewegungen auf. In Druckstufe PN 2,5 (bitte separat anfragen) nehmen diese axiale und laterale Bewegungen auf.Optional:Flansche und Balg aus 1.4404 -FES*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!, **Konstruktiv bedingt nur mit Leitrohr lieferbarWeitere Eigenschaften:FlanschanschlussDN40-PN16 (EN)AusführungStandardDN (mm)40PN (bar)16Axial-Stauchung (mm)15Axial-Streckung (mm)15Lateral-Versatz (mm)0Winkelabweichung (°)0L (mm)135D (mm)150Anzahl Löcher4Gewicht4,2 kg / Stk.
Sofort verfügbar
15% Jubiläums-Angebot
Vorschweißflansch DN15-PN160 (DIN/EN), DIN 2638 & EN 1092-1 (Typ 11), 21,3mm, 1
Optional:PN 6 (DIN 2631) -6, PN 10 (DIN 2632) -10, PN 25 (DIN 2634) -25, PN 40 (DIN 2635) -40, PN 63/64 (DIN 2636) -63, PN 100 (DIN 2637) -100, PN 160 (DIN 2638) -160, EN 1092-1 (Typ 11) -ENWeitere Eigenschaften:Werkstoff1.4571FlanschanschlussDN15-PN160 (DIN/EN)D (mm)21,3DN (mm)15PN (bar)160NormDIN 2638 & EN 1092-1 (Typ 11)S (mm)2,0A (mm)105H (mm)45d-1 (mm)14k (mm)75Gewicht1,3 kg / Stk.
