Condor MDR 5
Entdecken Sie jetzt unsere umfangreiche Auswahl an Condor MDR 5 Druckschaltern.
Sofort verfügbar
37
%
-10% Code PLUS10
Condor Druckschalter Typ MDR 5/11 K inkl. Entlastungsventil EV 5 103059
Einstellbereich 2-11 bar, Schaltvermögen 5,5 kW, Anschluss Flansch unten 1/2" (Innengewinde) und 1 x G 1/4" (Innengewinde) vorne - Condor Druckschalter MDR 5/11 K bei DF Druckluft-Fachhandel
Sofort verfügbar
-10% Code PLUS10
Entlastungsventil EV5 für Condor Druckschalter 201878 103061
Condor Entlastungsventil EV 5 für 6 mm Entlastungsleitungen für Druckschalter der Baureihe MDR 5. Jetzt bei DF Druckluft-Fachhandel bestellen.
Sofort verfügbar
60
%
-10% Code PLUS10
Condor Druckschalter MDR 5/5 1,5-5 bar G 1/2" Alu 212850
Einstellbereich 1,5-5 bar, Anschluss Flansch 1/2" - Condor Druckschalter MDR 5/5 bei DF Druckluft-Fachhandel
Sofort verfügbar
-10% Code PLUS10
Motorschutzrelais R5/10,3 für Condor Druckschalter MDR 5 103065 / 202066
Überstromrelais für Druckschalter der Baureihe MDR 5. Das passende Motorschutzrelais für Ihren Condor Druckschalter bei DF Druckluft-Fachhandel.
Sofort verfügbar
-10% Code PLUS10
Condor WN M20 Würgenippel für MDR 5 Druckschalter - neue Variante metrisches Gewinde
passend für alle MDR 5 Druckschalter
Sofort verfügbar
69
%
-10% Code PLUS10
Condor Druckschalter MDR 5/8 2-8 bar G 1/2" Alu 212898
Einstellbereich 2 - 8 bar, max. Ausschaltdruck 16 bar. Der passende Druckschalter von Condor bei DF Druckluft-Fachhandel.
Sofort verfügbar
-10% Code PLUS10

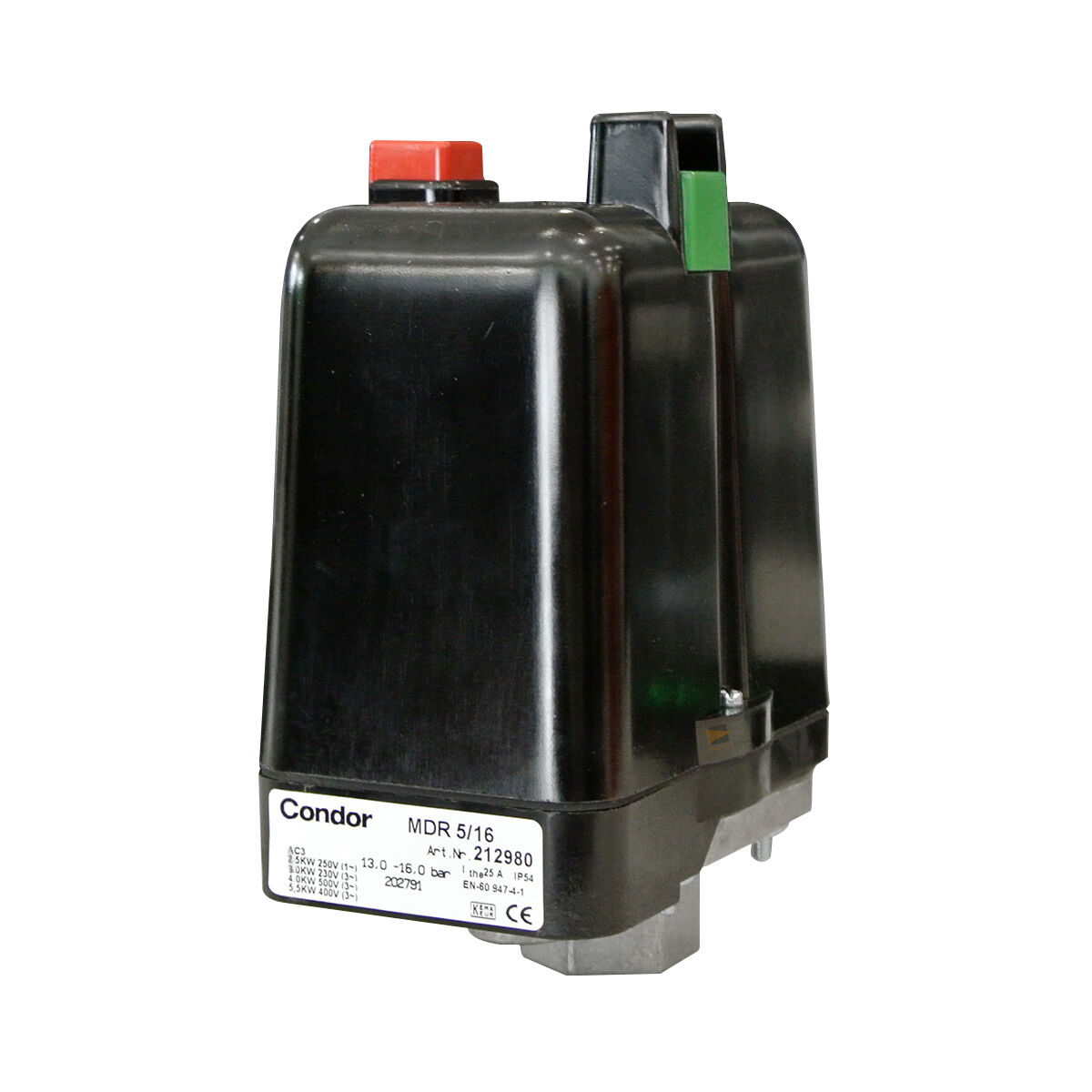

Condor Druckschalter MDR-5/16-K 2,5-16 bar G 1/2" 212980
Drehstromausführung
Schaltvermögen 5,5kW
max. Ausschaltdruck 16 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
mit Ein-/Ausschalt mechanik
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig!
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsstrom le (Ue = 400 V)
16 A
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
2,5 kW/ 5,5 kW /4kW
Bemessungsfrequenz
50 Hz/ 60 Hz
Bemmessungsisolationsspannung Ui
500 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
3 kA
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 5 X 105
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Temperaturbereich
-5°c bis +80°c
Typ "2" NH00 / gl
50 A
Kontaktwerkstoff
Silberleg.
Sofort verfügbar
-10% Code PLUS10

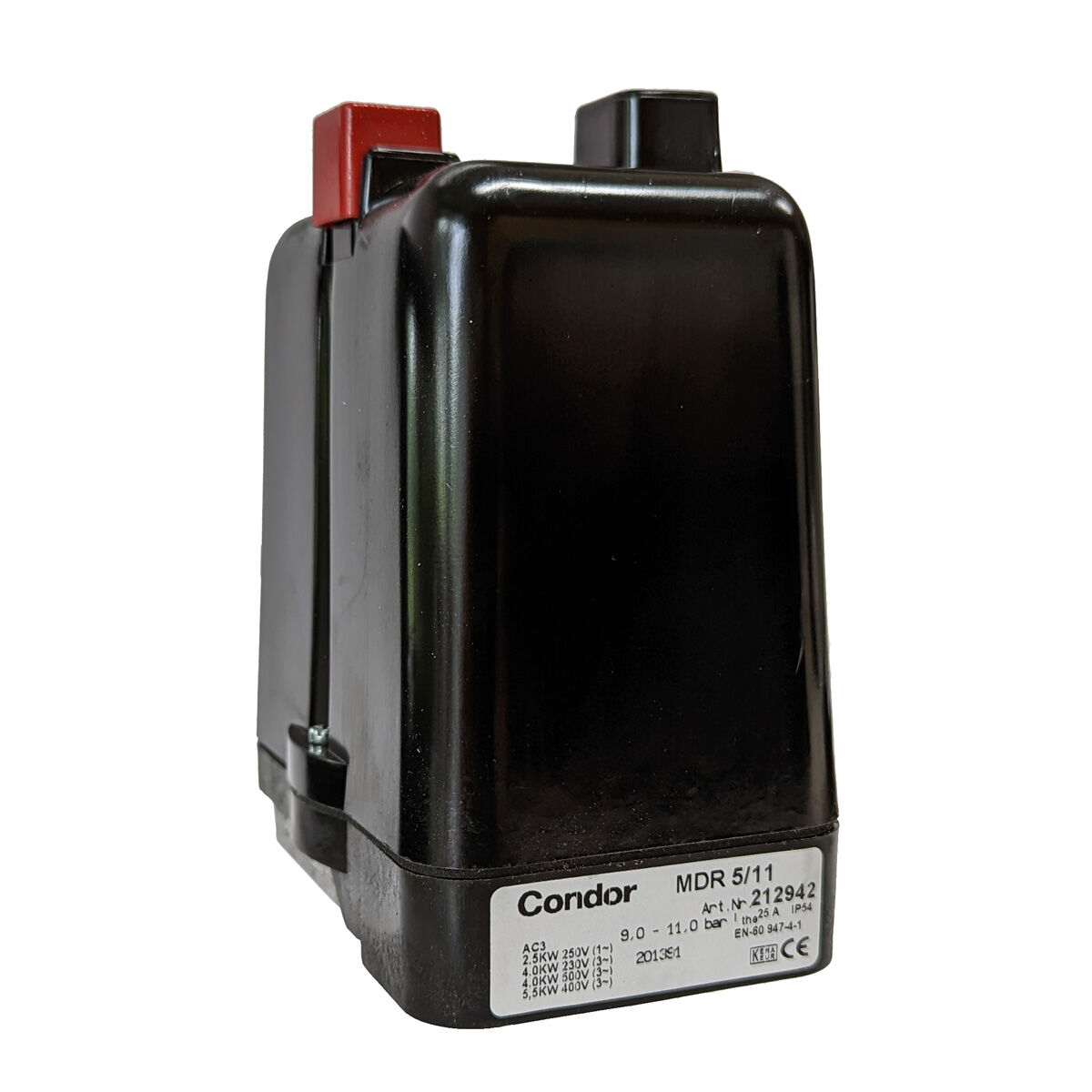

Condor Druckschalter MDR-5/11-K 2-11 bar G 1/2" 212942
Drehstromausführung
Schaltvermögen 5,5kW
max. Ausschaltdruck 11 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
mit Ein-/Ausschalt mechanik
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig!
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsstrom le (Ue = 400 V)
16 A
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
2,5 kW/ 5,5 kW /4kW
Bemessungsfrequenz
50 Hz/ 60 Hz
Bemmessungsisolationsspannung Ui
500 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
3 kA
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 5 X 105
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Temperaturbereich
-5°c bis +80°c
Typ "2" NH00 / gl
50 A
Kontaktwerkstoff
Silberleg.
Sofort verfügbar
-10% Code PLUS10
Motorschutzrelais R5/4,2 für Condor Druckschalter MDR 5 103063
Überstromrelais für Druckschalter der Baureihe MDR 5. Motorschutzrelais für Condor Druckschalter bei DF Druckluft-Fachhandel.
Sofort verfügbar
-10% Code PLUS10
Membrane MDR 5 für Condor Druckschalter ca. 63x63mm 103068 / 230670 Einzelverpackung
MDR 5 Membrane, ca. 63 x 63 mm, Werkstoff: NBR, max. 80 °C, für Condor MDR 5 Druckschalter bei DF Druckluft-Fachhandel
Sofort verfügbar
-10% Code PLUS10
Motorschutzrelais R5/7,0 für Condor Druckschalter MDR 5 103064
Überstromrelais für Druckschalter der Baureihe MDR 5 bei DF Druckluft-Fachhandel
Sofort verfügbar
-10% Code PLUS10
Condor MDR-5/11 2-11 bar G 1/2" GAA BAAA 090A110 XXX XXX
DrehstromausführungSchaltvermögen 5,5kWmit Überstromrelais lieferbarmax. Ausschaltdruck 45 bar3-polig (öffner)nach EN 60947Schutzart IP 54Flanschmaterial=Aluminium DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4 kWMotorschaltvermögen (AC3) Ue = 400V (3~)4,0 kWSchaltstücklebensdauer (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3)> 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC 3/ 500 V AC 312 ABerstdruck Pz bis 16 barbis 45 bar> 40 bar> 60 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44 / IP 65Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 4 / 4mm2
Sofort verfügbar
18
%
-10% Code PLUS10
Condor Druckschalter Typ MDR 5/16 K G 1/2"+G 1/4"Alu inkl. Entlastungsventil EV 5 103060
Einstellbereich 2,5-16 bar Entlastungsventil EV 5 Drehstromausführung Flansch 1/2 + 1/4 vorne - bei DF Druckluft-Fachhandel
Sofort verfügbar
-10% Code PLUS10
Haube mit Ein/Aus - Schalter für Druckschalter MDR 5 217527 103069
Ersatzhaube H 5-K für Condor Druckschalter MDR 5. Druckschalter und Zubehör bei DF Druckluft-Fachhandel.
Sofort verfügbar
-10% Code PLUS10
Motorschutzrelais R5/14,0 für Condor Druckschalter MDR 5
Überstromrelais für Druckschalter der Baureihe MDR 5
Sofort verfügbar
-10% Code PLUS10
Condor Druckschalter Typ MDR 5/16 212973
Einstellbereich 2,5-16 bar Drehstromausführung Flansch G1/2 - Condor Druckschalter bei DF Druckluft-Fachhandel
3 x sofort verfügbar
57
%
-10% Code PLUS10
Schaltkammer für Condor Druckschalter MDR 5 230687
Schaltkammer für Condor Druckschalter Typ MDR 5Condor-Artikel-Nr. 230687
Sofort verfügbar
-10% Code PLUS10
Entlastungsventil EV5E für Condor Druckschalter 201892
für Druckschalter der Baureihe MDR 5 bei DF Druckluft-Fachhandel
Sofort verfügbar
-10% Code PLUS10
Motorschutzrelais R5/2,45 für Condor Druckschalter MDR 5
Überstromrelais für Druckschalter der Baureihe MDR 5 - Überstromrelais für Condor Druckschalter bei DF Druckluft-Fachhandel
Sofort verfügbar
18
%
-10% Code PLUS10
Condor Druckschalter MDR 5/11 2-11 bar G 1/2" + G 1/4" 212959
Einstellbereich 2-11 bar Drehstromausführung Flansch 1/2 + 1/4 vorne bei DF Druckluft-Fachhandel
Sofort verfügbar
-10% Code PLUS10
Motorschutzrelais R5/18,0 für Condor Druckschalter MDR 5 103067
Überstromrelais für Druckschalter der Baureihe MDR 5
Sofort verfügbar
%
-10% Code PLUS10
Condor Druckschalter Typ MDR 5/8 212911
Eigenschaften:
Drehstromausführung
Schaltvermögen 5,5 kW
mit Überstromrelais lieferbar
max. Ausschaltdruck 8 bar
3-polig (Öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial = Aluminium-Druckguss
Technische Daten:
Typenschlüssel
MDR-5 EOA BAAA 070A080 XXX XXX
Ein-/Aus Schaltknopf
-
Druckbereich
2 - 8 bar
Flansch
G 1/2 + G 1/4 Alu
Sofort verfügbar
-10% Code PLUS10
Condor MDR-5/16-K 2,,5-16 G 1/2" + G 1/4" HOA AAAA 130A160 XXX XXX
Drehstromausführung
Schaltvermögen 5,5kW
max. Ausschaltdruck 45 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial=Aluminium Druckguss
Technische Daten:
Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt mechanik nicht funktionsfähig!
Bemmessungsisolationsspannung
500 V
Motorschaltvermögen (AC3) Ue = 240V (1~)
2,5 kW
Motorschaltvermögen (AC3) Ue = 230V (3~)
4 kW
Motorschaltvermögen (AC3) Ue = 400V (3~)
4,0 kW
Schaltstücklebensdauer (AC3) Ue = 500V (3~)
5,5 kW
Schaltstücklebensdauer (AC3)
> 1 x 105
Mechanische Lebensdauer
> 5 x 105
Max. Schalthäufigkeit elektrisch
120
Max. Schalthäufigkeit mechanisch
600
Bemessungsbetriebsstrom le bei 400 V AC 3/ 500 V AC 3
12 A
Berstdruck Pz bis 16 bar
bis 45 bar
> 40 bar
> 60 bar
Zul. Medientemperatur Luft
-5...+ 80°C
Zul. Medientemperatur Wasser
+80 °C
Schutzart nach EN 60529
IP 44 / IP 65
Anschlussquerschnitte 1... feindrähtig 1x/2x
2,5 / 2,5mm2
Anschlussquerschnitte 1... feindrähtig 1x/2x
4 / 4mm2
Sofort verfügbar
%
-10% Code PLUS10
Condor MDR-5/5 1,5-5 bar G 1/2" + G 1/4" COA BAAA 015A030 XXX XXX
DrehstromausführungSchaltvermögen 5,5kWmit Überstromrelais lieferbarmax. Ausschaltdruck 45 bar3-polig (öffner)nach EN 60947Schutzart IP 54Flanschmaterial=Aluminium DruckgussTechnische Daten:Bemmessungsisolationsspannung500 VMotorschaltvermögen (AC3) Ue = 240V (1~)2,5 kWMotorschaltvermögen (AC3) Ue = 230V (3~)4 kWMotorschaltvermögen (AC3) Ue = 400V (3~)4,0 kWSchaltstücklebensdauer (AC3) Ue = 500V (3~)5,5 kWSchaltstücklebensdauer (AC3)> 1 x 105Mechanische Lebensdauer> 5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 400 V AC 3/ 500 V AC 312 ABerstdruck Pz bis 16 barbis 45 bar> 40 bar> 60 barZul. Medientemperatur Luft-5...+ 80°CZul. Medientemperatur Wasser+80 °CSchutzart nach EN 60529IP 44 / IP 65Anschlussquerschnitte 1... feindrähtig 1x/2x 2,5 / 2,5mm2Anschlussquerschnitte 1... feindrähtig 1x/2x 4 / 4mm2
