Entlastungsventil EV3WS für Condor Druckschalter 201090
Entlastungsventil EV3S für Condor Druckschalter
Motorschutzrelais R3/16A für Condor Druckschalter MDR 3 103052 / 201465
Motorschutzrelais R3/10A für Condor Druckschalter MDR 3
Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/10 Anschluss F4 G1/2 103048
Motorschutzrelais R3/6,3A für Condor Druckschalter MDR 3
Condor MDR-3/11 EA 4-11 bar F4 1/4" GEA AAAA 090A110 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Condor Druckschalter Typ MDR 3/16 EV 3S R 3/10 Anschluss F4 G1/2 103050
Condor Druckschalter MDR 3/11-EA 4-11 bar G 1/2"Alu F4 212294
Condor Druckschalter Typ MDR 3/10 RM mit EA
Motorschutzrelais R3/4,0A für Condor Druckschalter MDR 3
Kunststoff-Anlauf-Entlastungsventil (90°) für Condor Druckschalter MDR 3 201137

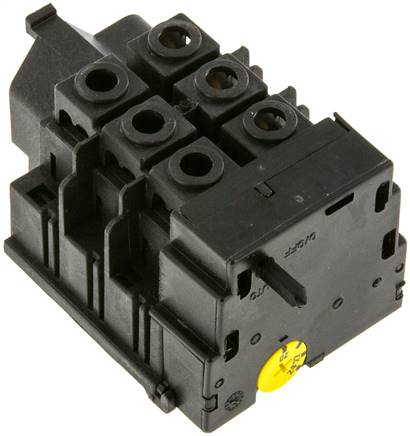

Motorschutzrelais, 20 - 24 Ampere für MDR 3 / ... K
Elektrischer Anschluss:SchraubklemmenWeitere Eigenschaften:einsetzbar fürMDR 3 / ... KEinstellbereich (A)20 - 24Gewicht175 g / Stk.

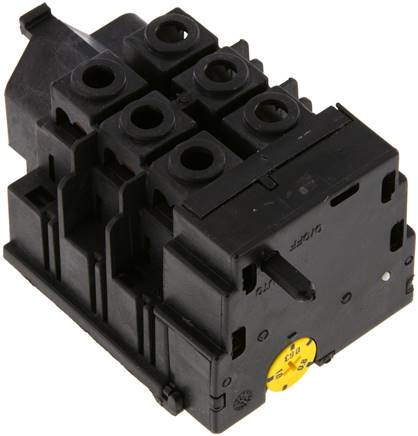

Motorschutzrelais, 0,63 - 1 Ampere für MDR 3 / ... K
Elektrischer Anschluss:SchraubklemmenWeitere Eigenschaften:einsetzbar fürMDR 3 / ... KEinstellbereich (A)0,63 - 1Gewicht190 g / Stk.

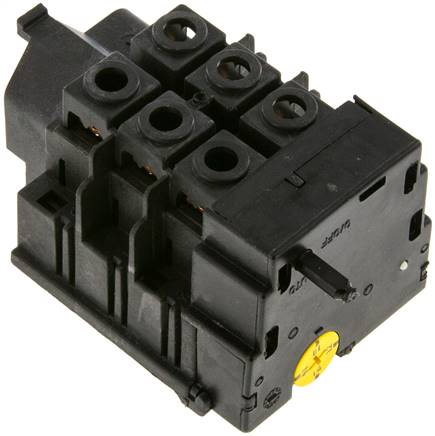

Motorschutzrelais, 1 - 1,6 Ampere für MDR 3 / ... K
Elektrischer Anschluss:SchraubklemmenWeitere Eigenschaften:einsetzbar fürMDR 3 / ... KEinstellbereich (A)1 - 1,6Gewicht180 g / Stk.
Condor MDR-3/11 4-11 bar G1/4" GBA BAAA 090A110 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Condor Druckschalter Typ MDR 3/16 RM mit EA
Condor Druckschalter Typ MDR 3/11 ohne Drehschalter 226949
Condor MDR-3/11 4-11 bar F4 1/4" GEA BAAA 090A110 XAA XXX
Eigenschaften: Drehstromführung Schaltvermögen 7,5 (11) kW / 20 HP mit Überstromrelais lieferbar max. Ausschaltdruck 35 bar 3-polig (öffner) nach EN 60947 UL / CSA-Zulassung optional Flanschmaterial=Aluminium-Druckguss Technische Daten: Bemessungsisolationsspannung 690V Motorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~) 2 HP Schaltstücklebensdauer (AC3) >1 x 105 Mechanische Lebensdauer >1 x 106 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le the bei 690 V AC 3 24 A Berstdruck Pz =16 >40 bar =25 >60 bar Zul. Medientemperatur Luft - 5...+ 80 °C Zul. Medientemperatur Wasser + 80 °C Schutzart nach EN 60529 IP 54 Anschlussquerschnitt 1... feindrähtig 1x/2x 4 / 2,5 mm2 Anschlussquerschnitt 1... eindrähtig 1x/2x 6 / 4 mm2
Condor MDR-3/11 4-11 bar F4 1/2" GDA BAAA 090A110 XAA XXX
Eigenschaften: Drehstromführung Schaltvermögen 7,5 (11) kW / 20 HP mit Überstromrelais lieferbar max. Ausschaltdruck 35 bar 3-polig (öffner) Gewinde: F4 1/2" 400 V Drehstromausführung nach EN 60947 UL / CSA-Zulassung optional Flanschmaterial=Aluminium-Druckguss Druckbereich 4 - 11 bar inkl. SK 3 Schaltkammer ohne Schaltschloss (ist bereits in der MDR3-Serie enthalten) Technische Daten: Bemessungsisolationsspannung 690V Motorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~) 2 HP Motorschaltvermögen (AC3) Ue 240 V (1~) 2,2 kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~) 3 HP Motorschaltvermögen (AC3) Ue 240 V (3~) 5,5 kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~) 7,5 HP Motorschaltvermögen (AC3) Ue 400 V (3~) 7,5/11* kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~) 15 HP Motorschaltvermögen (AC3) Ue 500 V (3~) 7,5/11* kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~) 20 HP Motorschaltvermögen (AC3) Ue 690 V (3~) 7,5/11* kW Schaltstücklebensdauer (AC3) >1 x 105 Mechanische Lebensdauer >1 x 106 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le the bei 690 V AC 3 24 A Berstdruck Pz =16 >40 bar =25 >60 bar Zul. Medientemperatur Luft - 5...+ 80 °C Zul. Medientemperatur Wasser + 80 °C Schutzart nach EN 60529 IP 54 Anschlussquerschnitt 1... feindrähtig 1x/2x 4 / 2,5 mm2 Anschlussquerschnitt 1... eindrähtig 1x/2x 6 / 4 mm2 Hinweis: Bitte beachten Sie bei der Installation die Bedienungsanleitung und die Einstellhinweise.
Condor MDR-3/25 7,5-25 bar G 1/2" IAA BAAA 215A250 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Condor MDR-3/16-EA 6-16 bar F4 3/8" HFA AAAA 130A160 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Condor Druckschalter Typ MDR 3/6 EA Flansch 1/2
Condor MDR-3/16-EA 6-16 bar G 1/4" HBA AAAA 130A160 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
