Condor MDR 2

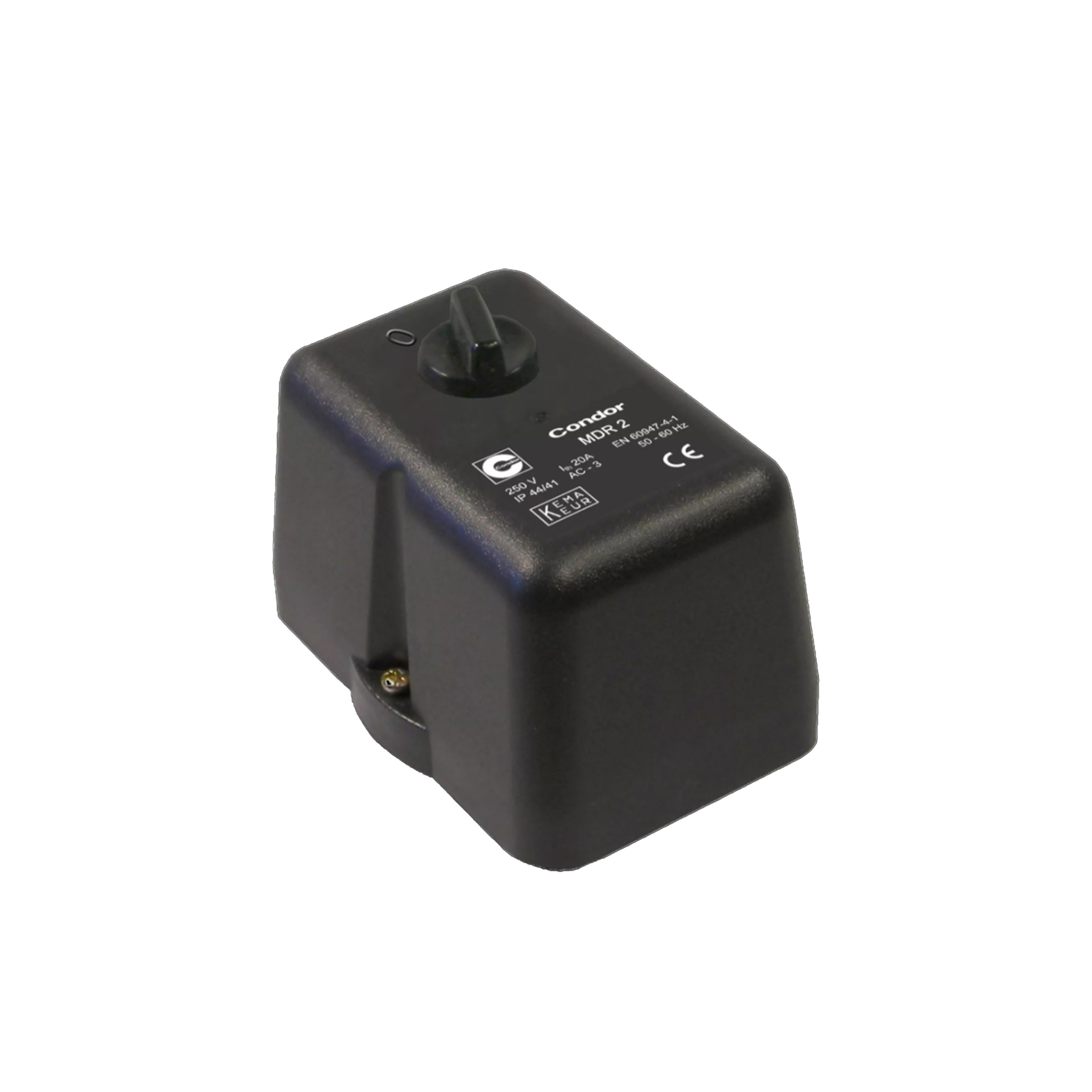

Sie wollen, dass Ihr Druckschalter Kompressor wieder einwandfrei läuft? Dann könnte der Austausch Ihres Druckschalters Abhilfe schaffen. Mit dem Condor Druckschalter MDR 2/11 erhalten Sie nicht nur einen langlebigen Ersatzdruckschalter in Wechselstromausführung, sondern gleichzeitig ein ideales Komplettpaket: Der hochwertige Druckschalter für Ihren Kompressor ist bereits mit vier 1/4-Zoll-Anschlüssen und Drehschalter vorkonfiguriert und wird mit Anlaufentlastungsventil geliefert. Die vier Druckanschlüsse des Condor MDR 2/11 sind in gewohnter Condor-Qualität aus massivem hochwertigem Aluminiumdruckguss gefertigt und machen den Schalter von Grund auf stabil. Wussten Sie schon? Die gleichbleibende Qualität der Condor Druckschalter wird kontinuierlich in umfangreichen Tests überprüft! Die Vorteile des Condor MDR 2/11 Kompressor Druckschalters: hochwertiges Condor Qualitätsprodukt „Made in Germany“ effizienter elektro-mechanischer Leistungsdruckschalter mit Drehschalter mit 4 praktischen Anschlüssen aus extra massivem Aluminiumdruckguss Anlaufentlastungsventil AEV 2S im Lieferumfang enthalten Kompressor Druckschalter mit strapazierfähiger Membran aus NBR/SBR ideal für den Betrieb mit Druckluft / Kompressoren individuell einstellbar (im definierten Bereich) Technische Daten: Ausführung Wechselstrom Entlastungsventil AEV 2S Einstellbereich 4 - 12 bar Ein-/Aus-Schalter Drehschalter Anschluss* Flansch 4 x 1/4" Schaltvermögen 2,2 kW max. Ausschaltdruck 12 bar Kontaktart Öffner (2-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 44 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch) * Druckschalter Kompressor Anschlüsse: Flansch unten G 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - z. B. für Manometer- oder Sicherheitsventil-Anschluss. Condor Druckschalter MDR 2/11 – DER Druckschalter für Ihren Kompressor! Der MDR 2/11 ist ein qualitativer Leistungsdruckschalter für den automatischen Kompressorbetrieb mit Wechselstrom. Der Kompressor Druckschalter mit einem Schaltvermögen von 2,2 kW besitzt einen separaten Drehschalter und wurde in verschiedenen Prüfverfahren in die Schutzklasse IP 44 (nach EN 60947) eingruppiert. Das macht ihn so flexibel: Gleich 4 Anschlüsse bietet der Condor MDR Kompressor Druckschalter 2/11 – der Hauptanschluss geht nach unten mit G 1/4" Innengewinde und die drei weiteren Anschlüsse gehen nach links, rechts und vorne mit G 1/4" Innengewinde. Sie brauchen nicht alle Anschlüsse? Dann einfach die nicht benötigten Anschlüsse mit Verschlussschrauben versehen. Ein weiteres Plus: Die Voreinstellung des MDR 2/11 mit 7,0 bar Einschaltdruck und 9,0 bar Ausschaltdruck kann individuell angepasst werden. Eine detaillierte Einstellhilfe dazu liefern wir Ihnen selbstverständlich mit. Außerdem erhalten Sie den Druckluft Druckschalter von Condor im Paket mit Anlaufentlastungsventil AEV 2S, das für eine 6 mm Kunststoff-Entlastungsleitung geeignet ist. Wenn Sie nicht sicher sind, ob diese Konfiguration für Sie passend ist, dann fragen Sie uns! Wir beraten Sie gerne. Wichtige Hinweise zum Condor MDR 2/11 Druckschalter: Wir empfehlen den Tausch Ihres Kompressor Druckschalters immer mithilfe einer Elektrofachkraft. Nicht benötigte Anschlüsse müssen mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden. Passende Kabelverschraubungen (z. B. Würgenippel), sind bei dem MDR 2/11 im Lieferumfang enthalten. Für 1/2" bzw. 3/8" Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen. Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

Condor Entlastungsventil EV 2S für MDR 2 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.

Condor Entlastungsventil EV 2 für MDR 2 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung. Weitere Angaben: Datenblatt P 3-94.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

Wechselstromausführung Schaltvermögen 2,2 kW max. Ausschaltdruck 12 bar 2-polig (öffner) nach EN 60947 Flanschmaterial=Aluminium-Druckguss Grundeinstellung: 7 - 9 bar Technische Daten:  Bemessungsisolationsspannung 500V Mototrschaltvermögen (AC 3) 2,2 kW Schaltstücklebensdauer (AC 3) >1 x 105 Mechanische Lebensdauer >5 x 105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 3 16A Berstdruck Pz >35 bar Zul. Medientemperatur Luft - 5...+ 80 °C Zul. Medientemperatur Wasser + 80 °C Schutzart nach EN 60529 IP 44 Anschlussquerschnitt 1... feindrähtig 1x/2x 2,5 / 2,5 mm2 Anschlussquerschnitt 1... eindrähtig 1x/2x 2,5 / 2,5 mm2

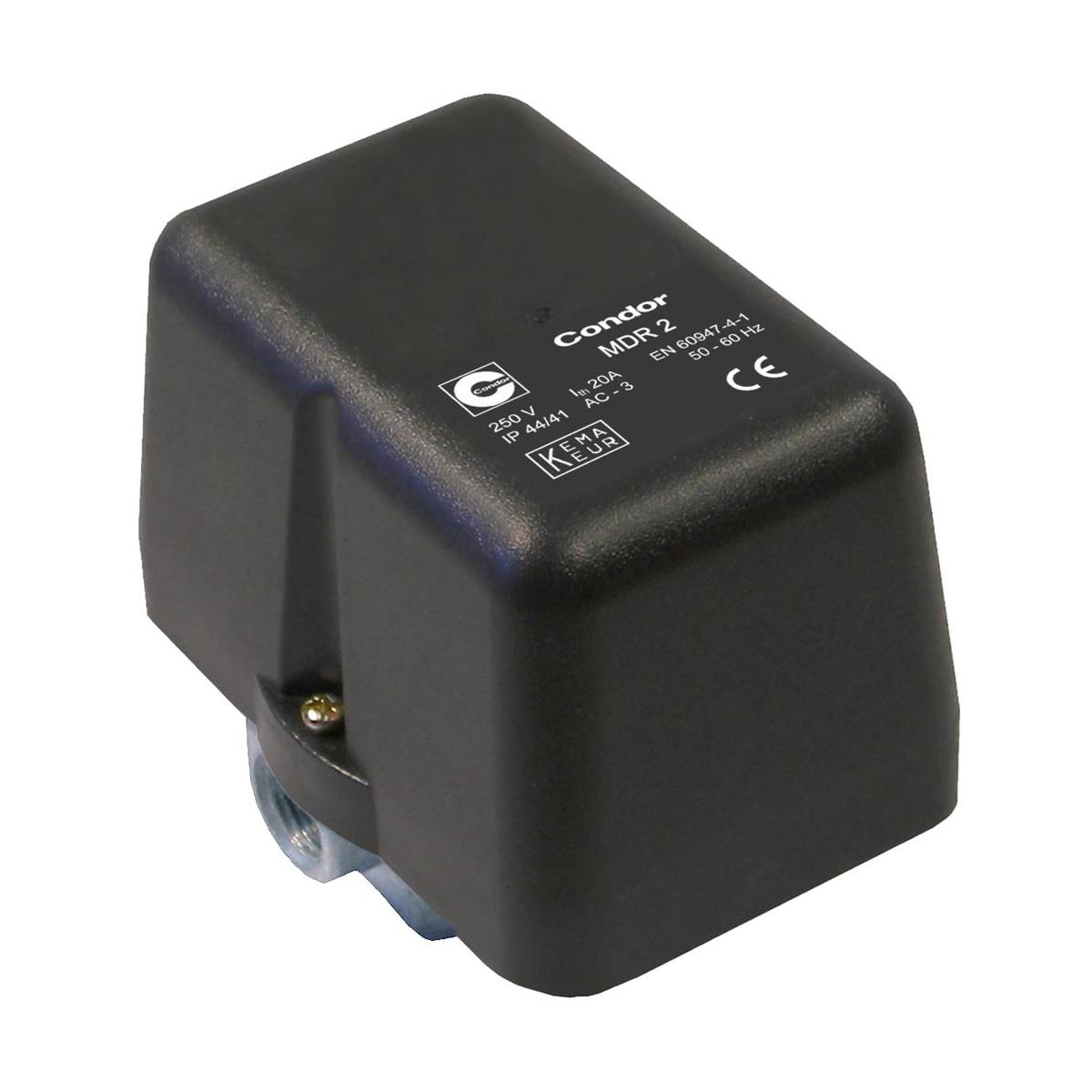

Condor-Druckschalter für Kompressoren Typ MDR 2/11Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.AusführungWechselstromEntlastungsventil-Einstellbereich4 - 12 barEin-/Aus-SchalterjaAnschluss*Flansch 3 x 1/4", 1 x 1/2"Schaltvermögen2,2 kWmax. Ausschaltdruck12 barKontaktartÖffner (2-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 44max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)* Anschluß Flansch unten G 1/2" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.

 Betriebsstundenzähler und Haube für MDR-2Spannung: 230V/ 50Hz

Condor Anlauf-Entlastungsventil AEV 2WS für MDR 2 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.Hersteller-Artikel-Nr. 200772

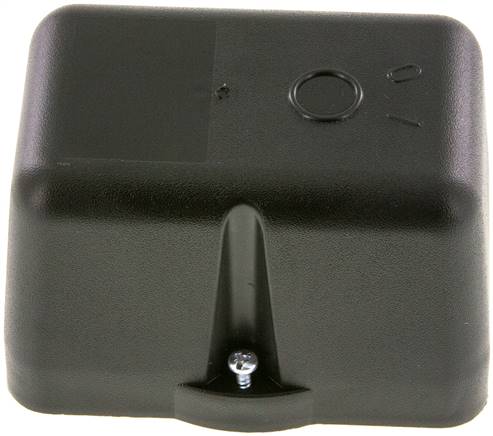

MDRH2 Ersatzhaube für Druckschalter MDR 2 / ... (ohne Schalter)Weitere Eigenschaften:Schalterohne Schalterfür DruckschalterMDR 2 / ...Gewicht80 g / Stk.

Condor Anlauf-Entlastungsventil AEV 2 für MDR 2 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.Hersteller-Artikel-Nr. 200727

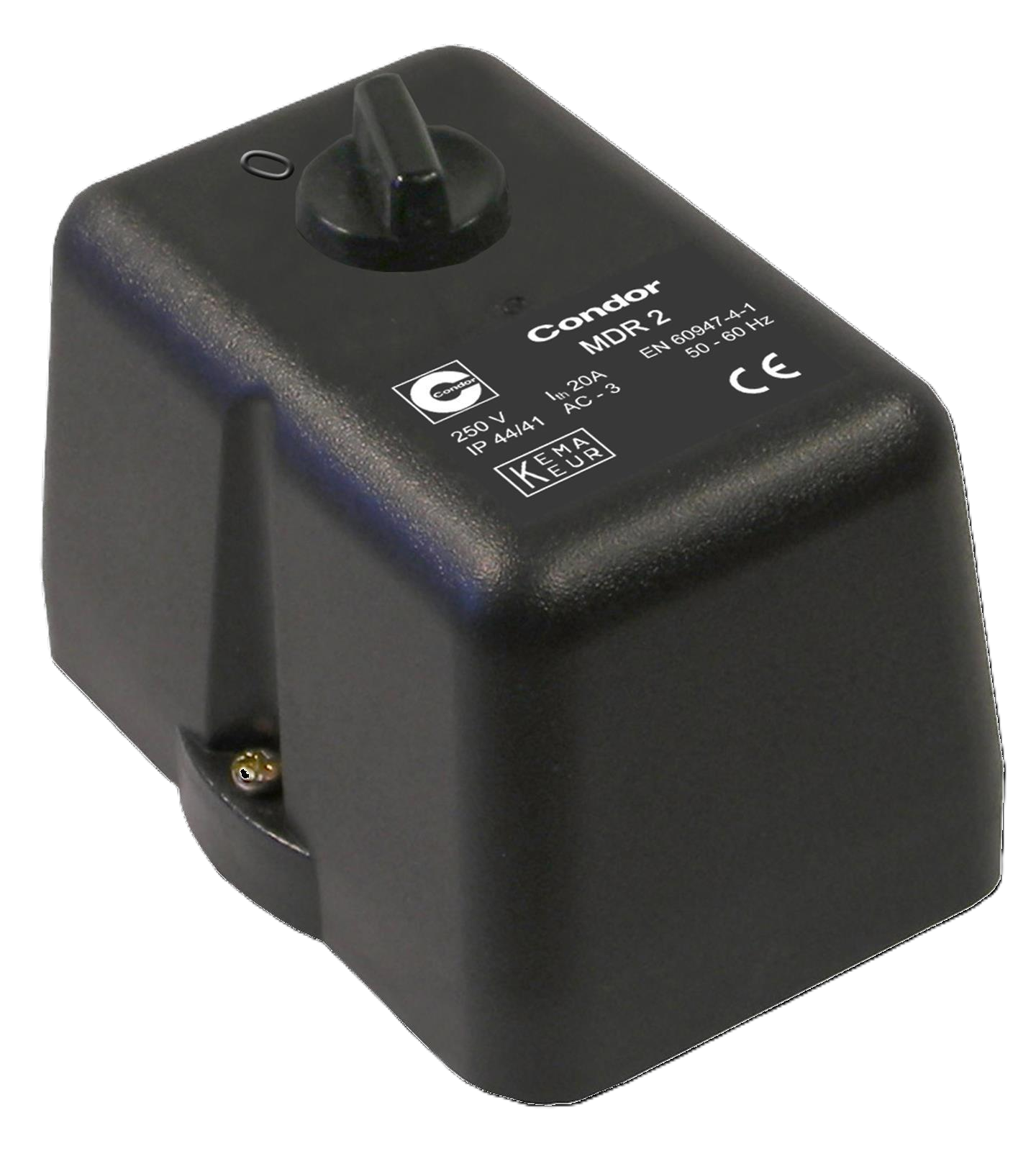

 Betriebsstundenzähler und Haube für MDR-2 + EA230V/ 50Hz

Condor Entlastungsventil EV 2W für MDR 2 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.Hersteller-Artikel-Nr. 200697

Condor Entlastungsventil EV 2WS für MDR 2 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff-Entlastungsleitung.Hersteller-Artikel-Nr. 200710

WechselstromausführungSchaltvermögen 2,2 kWmax. Ausschaltdruck 12 bar2-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung500VMototrschaltvermögen (AC 3)2,2 kWSchaltstücklebensdauer (AC 3)>1 x 105Mechanische Lebensdauer>5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 240 V AC 316ABerstdruck Pz>35 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitt 1... feindrähtig 1x/2x2,5 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x2,5 / 2,5 mm2

WechselstromausführungSchaltvermögen 2,2 kWmax. Ausschaltdruck 12 bar2-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung500VMototrschaltvermögen (AC 3)2,2 kWSchaltstücklebensdauer (AC 3)>1 x 105Mechanische Lebensdauer>5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 240 V AC 316ABerstdruck Pz>35 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitt 1... feindrähtig 1x/2x2,5 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x2,5 / 2,5 mm2

Condor Anlauf-Entlastungsventil AEV 2S für MDR 2 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.Hersteller-Artikel-Nr. 200741

Haube ohne Drehschalter (Ausführung neutral, ohne Bedruckung)

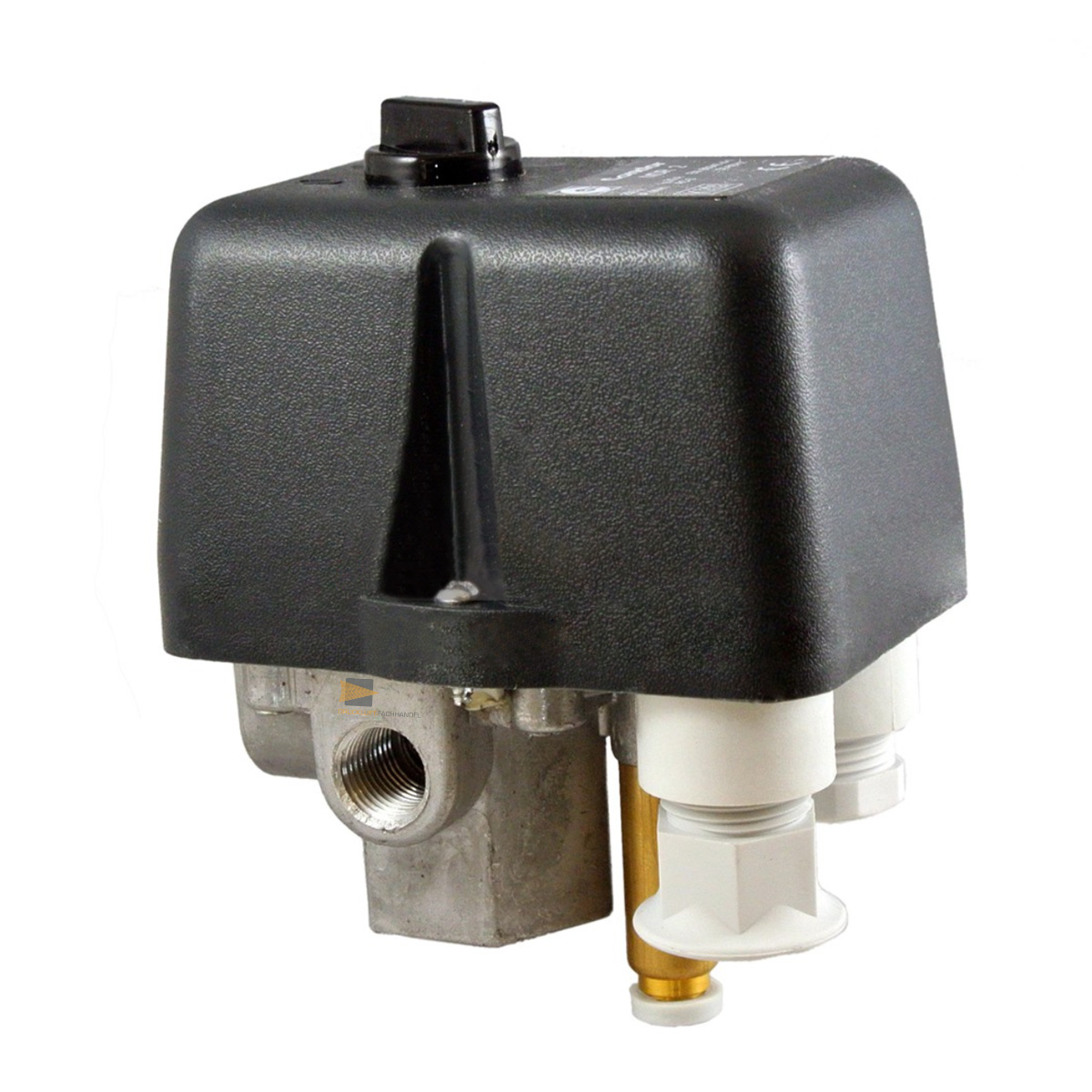

Condor-Druckschalter für Kompressoren Typ MDR 2/11 mit Entlastungsventil EV 2S mit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung und Kabelverschraubungen 1 x mit Zugentlastung PG 11 Z und 1 x mit Zugentlastung PG 11 ZKQualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter. Ausführung Wechselstrom Entlastungsventil EV 2S Einstellbereich 4 - 12 bar / Voreinstellung 6 - 8 bar Ein-/Aus-Schalter ja Anschluss* Flansch 4 x 1/4" Schaltvermögen 2,2 kW max. Ausschaltdruck 12 bar Kontaktart Öffner (2-polig) Mediumstemperatur -5 °C bis +80 °C Schutzart IP 44 max. Schalthäufigkeit/h 120 (elektrisch) - 600 (mechanisch) * Anschluß Flansch unten G 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.Für 1/2" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.
