Beschreibung:Druckluftverteilsystem komplett montiert mit einzeln schwenkbaren Standardkupplungen NW 7,2. Im Lieferumfang ist ein optional montierbarer Gewindeausgang (G 1/2") zur Verkettung mehrerer Blöcke enthalten.Werkstoffe:Körper: Stahl verzinkt, Zink, Dichtung: NBRTemperaturbereich:-20°C bis max. +100°C (Sicherheitskupplung max. +80°C)Betriebsdruck:0 bis 16 barMedien:DruckluftWeitere Eigenschaften:AusführungErweiterungssegmenteBeschreibungErweiterungssegment mit 1 x Sicherheitskupplungtatsächliche Nennweite (mm)7,6Temperaturbereich (°C)-20 bis +80Gewicht165 g / Stk.

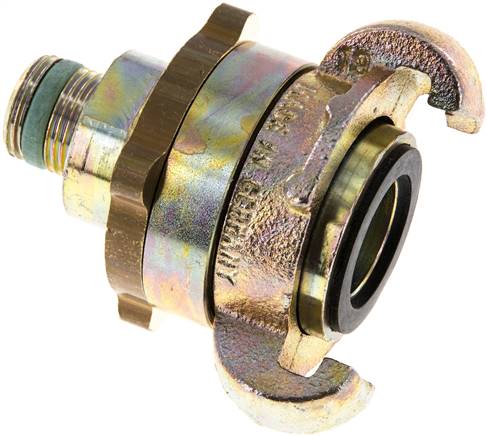

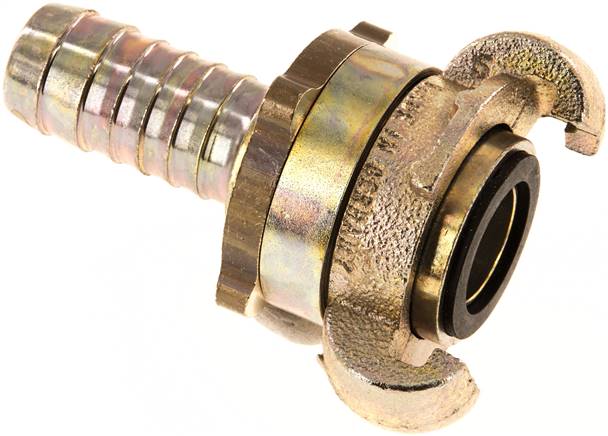

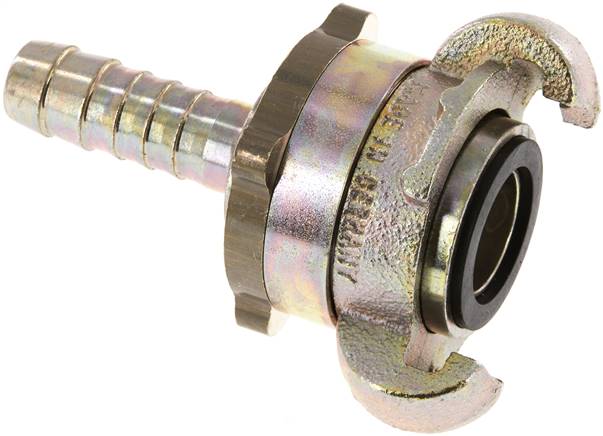

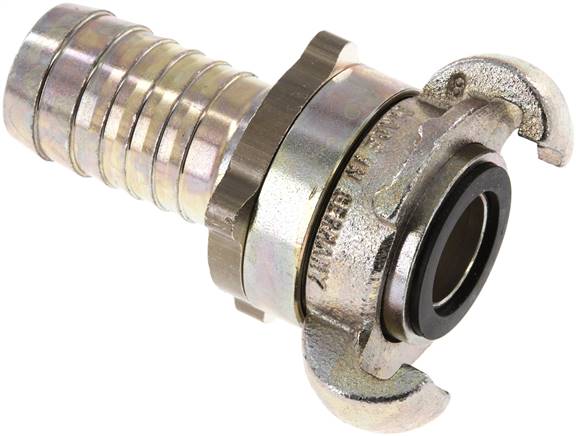

Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Vorteile:•Zusätzliche mechanische Verbindung zwischen Kupplung und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRSchlauch Ø innen (mm)13 (1/2)Betriebsdruck (bar)16DN (mm)10Sicherungsbund Ø (mm)24ErsatzdichtungenSSG GUGewicht350 g / Stk.
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Unkodierte Kupplungsstecker passen auch in kodierte KupplungsdosenWeitere Eigenschaften:Ausführungblau, Sechseck SW12Gewinde außenG 1/4"Gewicht80 g / Stk.
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Ausführunggrün, Kreis Ø 12,5 mmGewinde außenG 1/4"Gewicht25 g / Stk.
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Ausführungrot, Achteck SW12Gewinde außenG 1/4"Gewicht25 g / Stk.
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Ausführungbraun, Dreieck 12,5 mmGewinde außenG 1/4"Gewicht25 g / Stk.
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Ausführungbraun, Dreieck 12,5 mmSchlauch Ø innen (mm)9 (3/8)Gewicht21 g / Stk.
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Ausführungblau, Sechseck SW12Gewinde außenG 1/4"Gewicht25 g / Stk.

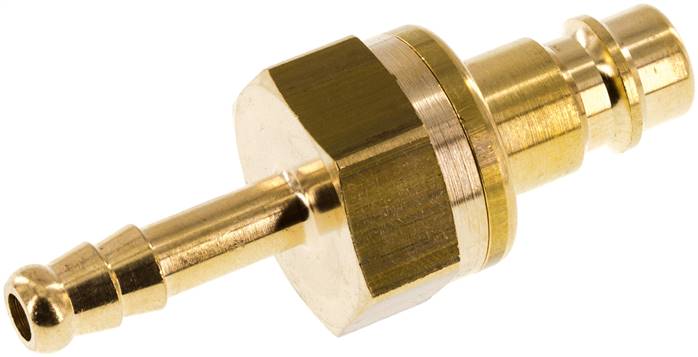

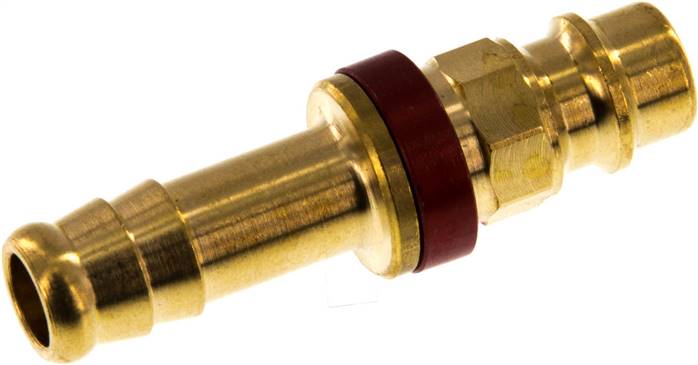

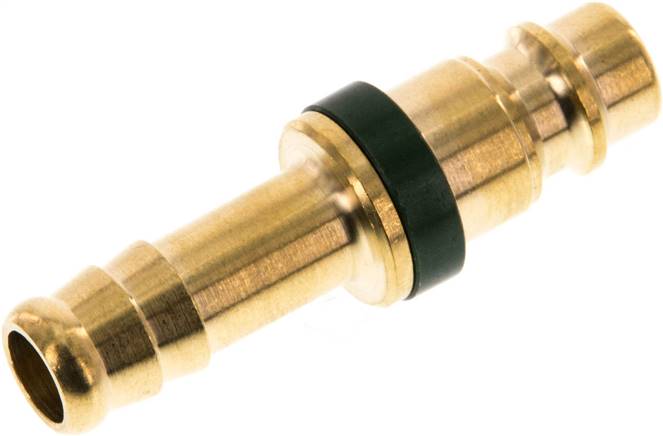

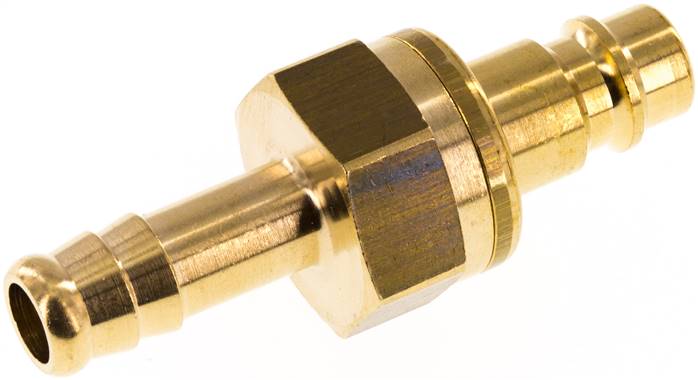

Funktion:Diese Kupplungsstecker erfüllen nahezu die Funktion einer Sicherheitskupplung. Über mehrere Entlüftungskerben wird die Schlauchleitung langsam entlüftet und ein Schlagen der Schlauchleitung verhindert.Temperaturbereich:-20°C bis +60°CBetriebsdruck:max. 16 barWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)9 (3/8)Gewicht45 g / Stk.
Funktion:Diese Kupplungsstecker erfüllen nahezu die Funktion einer Sicherheitskupplung. Über mehrere Entlüftungskerben wird die Schlauchleitung langsam entlüftet und ein Schlagen der Schlauchleitung verhindert.Temperaturbereich:-20°C bis +60°CBetriebsdruck:max. 16 barWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)6 (1/4)Gewicht43 g / Stk.
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Ausführungblau, Sechseck SW12Schlauch Ø innen (mm)9 (3/8)Gewicht21 g / Stk.

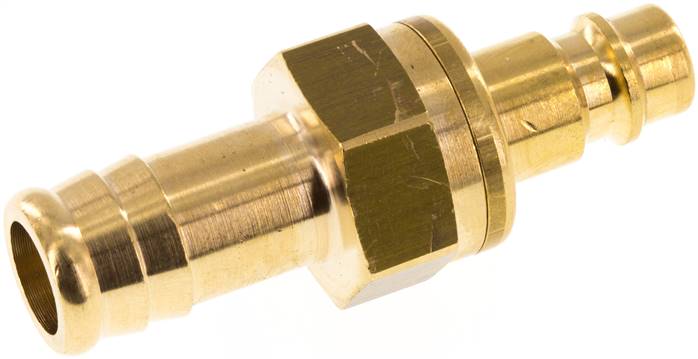

Funktion:Diese Kupplungsstecker erfüllen nahezu die Funktion einer Sicherheitskupplung. Über mehrere Entlüftungskerben wird die Schlauchleitung langsam entlüftet und ein Schlagen der Schlauchleitung verhindert.Temperaturbereich:-20°C bis +60°CBetriebsdruck:max. 16 barWeitere Eigenschaften:WerkstoffMessingSchlauch Ø innen (mm)13 (1/2)Gewicht50 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRGewindeG 3/8"DN (mm)10ErsatzdichtungenSSG GUBetriebsdruck (bar)16Gewicht340 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRSchlauch Ø innen (mm)19 (3/4)Betriebsdruck (bar)16DN (mm)15ErsatzdichtungenSSG GUGewicht340 g / Stk.

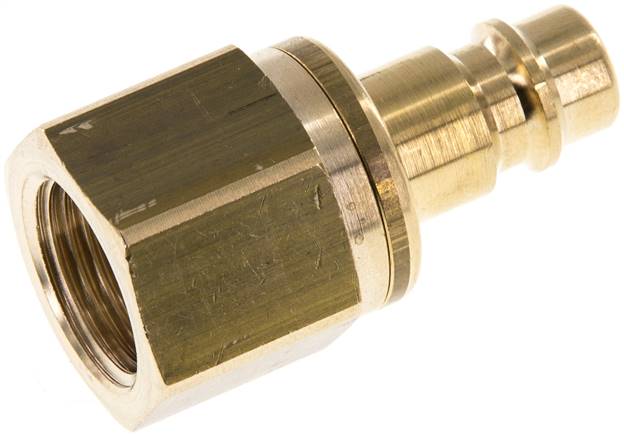

Funktion:Diese Kupplungsstecker erfüllen nahezu die Funktion einer Sicherheitskupplung. Über mehrere Entlüftungskerben wird die Schlauchleitung langsam entlüftet und ein Schlagen der Schlauchleitung verhindert.Temperaturbereich:-20°C bis +60°CBetriebsdruck:max. 16 barWeitere Eigenschaften:WerkstoffMessingGewinde innenG 3/8"Gewicht55 g / Stk.
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Ausführunggrün, Kreis Ø 12,5 mmSchlauch Ø innen (mm)9 (3/8)Gewicht21 g / Stk.
Werkstoffe:Körper: Messing, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:1800 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (25, 26, 1600, 1625) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Weitere Eigenschaften:Ausführungrot, Achteck SW12Schlauch Ø innen (mm)9 (3/8)Gewicht21 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRGewindeG 1"DN (mm)17ErsatzdichtungenSSG GUBetriebsdruck (bar)16Gewicht420 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRSchlauch Ø innen (mm)13 (1/2)Betriebsdruck (bar)16DN (mm)10ErsatzdichtungenSSG GUGewicht330 g / Stk.

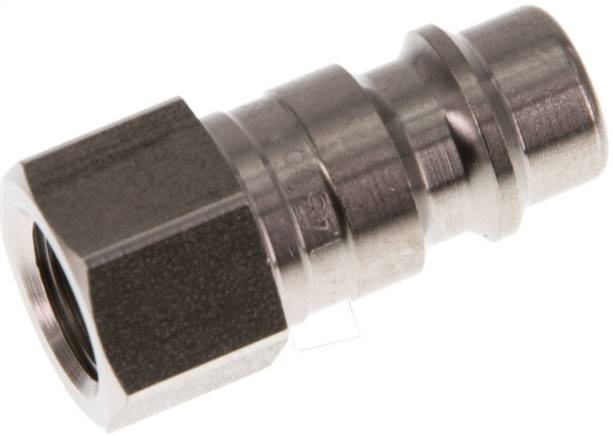

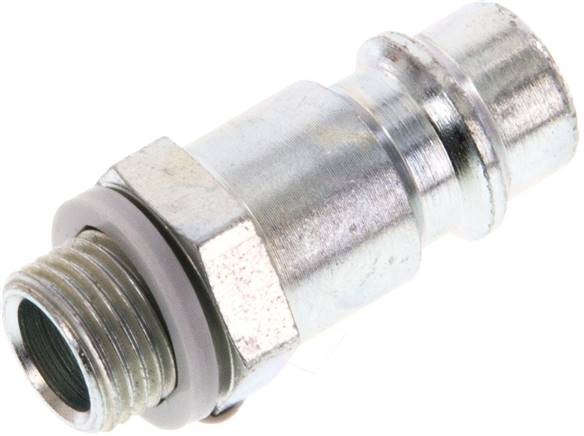

Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffEdelstahlGewinde innenG 1/8"beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht16 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRSchlauch Ø innen (mm)25 (1)Betriebsdruck (bar)16DN (mm)18ErsatzdichtungenSSG GUGewicht380 g / Stk.
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Kodierte Kupplungsstecker passen auch in unkodierte KupplungsdosenWeitere Eigenschaften:WerkstoffMessingAusführungblau, Sechseck SW10Gewinde innenG 1/8"Gewicht30 g / Stk.
Werkstoffe:Körper: Messing oder Messing vernickelt, Schiebehülse: Aluminium eloxiert, Dichtungen: NBRTemperaturbereich:-20°C bis +100°CBetriebsdruck:-0,95 bis 35 barDurchfluss*:550 l/min*6 bar Eingangsdruck, 0,5 bar DruckdifferenzKompatibel zu**:Rectus (21, 90)**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Hinweis:Kodierte Kupplungsstecker passen auch in unkodierte KupplungsdosenWeitere Eigenschaften:WerkstoffMessingAusführungrot, Achteck SW10Gewinde außenG 1/4"Gewicht30 g / Stk.
Werkstoffe:Gehäuse: Messing, Messing vernickelt, Stahl gehärtet oder Edelstahl 1.4305, Dichtung: NBR (Edelstahl: FKM)Temperaturbereich:-20°C bis max. +100°C (Edelstahl: -15°C bis max. +200°C, Kunststoffhülse max. +80°C)Betriebsdruck:-0,95 bis 35 barDurchfluss***:Standard: 1100 l/min, Kugelverriegelung: 1850 l/min, Kugelverriegelung & Kunststoffhülse: 2100 l/min (Jede Kupplung in Verbindung mit absperrendem Kupplungsstecker -BA: 800 l/min)***6 bar Eingangsdruck, 0,5 bar DruckdifferenzHinweis:Kupplungsstecker mit Ventil für beidseitige Absperrung (-BA) können nur mit den dafür vorgesehenen Sonderkupplungsdosen (-BA) verwendet werden.Kompatibel zu**:Rectus (25, 26, 1600, 1625), TEMA (1600), CEJN (320), JWL (520, 530, 560), Legris (25, 26), Parker (PE, PEF), Prevost (E ... 07), Festo (KD4 / KS4 / NPHS), IMI-Norgren (238), Aventics (CP1-NW 7 / 7,8) und viele andere deutsche Fabrikate**Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.Optional:Körper aus 1.4404 -ES4A, mit Ventil für beidseitige Absperrung -BA, NPT-Gewinde -NPTWeitere Eigenschaften:WerkstoffStahl gehärtet & verzinktGewinde außenG 1/8"beidseitig absperrendneinTemperaturbereich (°C)-20 bis +200Gewicht15 g / Stk.
Ihre Druckluft-Sicherheitskupplung
Sicherheitskupplungen sorgen für erhöhte Sicherheit der Mitarbeiter und deren Arbeitsumfeld, indem sie bei der Trennung von Druckluftleitungen dem gefürchteten Peitschenhiebeffekt vorbeugen. Durch das zweistufige Entkuppeln wird gewährleistet, dass zuerst die austretende Luft (die im Schlauch oder Rohr stehende Druckluft) abgeblasen wird. Erst wenn dies restlos geschehen ist, kann die letztendliche Trennung der Leitung gefahrlos durch die zweite Betätigung des Entriegelungsvorgangs vollzogen werden.
Die Vorteile einer Sicherheitskupplung auf einen Blick
- Sicherheitsentriegelung
- Personenschutz, da Entkuppeln ohne Peitschenhiebeffekt
- Hohe Durchflussleistung reduziert den Druckluftverbrauch
- Produktivitätssteigerung und Senkung der Energiekosten
- Maximale Leistung der Systeme und Druckluftwerkzeuge
Wenn Sie Fragen haben, dann rufen Sie uns an - wir nehmen uns gerne Zeit für Sie!
