Schlauchaufroller, Schlauchhalter, Schläuche
Schlauchaufroller sind die ideale Lösung für einen sicheren, effizienten Arbeitsplatz. In robusten, schlagsicheren Gehäusen aus hochwertigem Kunststoff bzw. in der schweren Ausführung aus Stahl, ist der Schlauch immer „am richtigen Platz", vor Beschädigungen geschützt und stellt keine Stolperfalle dar. Dies trägt zur Vermeidung von Stürzen und Unfällen der Mitarbeiter bei.
- Kompressoren
- Druckluftzubehör
- Werkzeuge
- Ersatzteile
- Aufbereitung
- Messtechnik
- Marken
- Angebote
- Unternehmen
- Info-Center
- Service
Filter
–
Schlauchaufroller, Schlauchhalter - Seite 2
Schlauchaufroller, Schlauchhalter - Seite 3
Schlauchaufroller, Schlauchhalter - Seite 4
Schlauchaufroller, Schlauchhalter - Seite 5
Schlauchaufroller, Schlauchhalter - Seite 6
Schlauchaufroller, Schlauchhalter - Seite 7
Schlauchaufroller, Schlauchhalter - Seite 8
Schlauchaufroller, Schlauchhalter - Seite 9
Max. Betriebsdruck: 10 barLänge: 5 mAG BSPP: G 1/4Durchmesser Innen/ Außen (mm): 8 x 10Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien
31
%
Der Prevost Schlauchaufroller DRF 1010ES ist der praktische Profi-Aufroller unter den automatischen Druckluft Schlauchtrommeln. Das Modell DRF1010ES verfügt über einen 10 Meter langen Druckluftschlauch mit Durchmesser 10 x 14 mm. Angeschlossen wird die geschlossene Trommel über einen 1 Meter langen Versorgungsschlauch. Was den Druckluftschlauch Aufroller DRF 1010ES so besonders macht? Er ist dank qualitätsgesicherter Herstellungsverfahren besonders robust und für den dauerhaften Einsatz geeignet. Das Gehäuse ist aus feuerverzinktem Stahl gefertigt und mit UV-beständigem Polyesterpulver elektrostatisch lackiert. Genau richtig, wenn Sie in Ihrer Werkstatt regelmäßig mit mobilen Druckluftwerkzeugen, Reinigungsgeräten oder Blaspistolen arbeiten. Aber auch in Sachen Sicherheit punktet die DRF-Serie: Der Luftauslass am flexiblen Polyurethanschlauch ist serienmäßig mit einer ESI 07 Sicherheitskupplung ausgestattet.
Die Vorteile Ihres Prevost DRF 1010ES:
effizient durch permanente Verfügbarkeit der gerade benötigten Schlauchlänge
sicher aufgerollt dank des speziellen Schlaucheinzugsystems
langlebig durch Schutz des Schlauchs im robusten Stahlgehäuse
leicht entkuppelt dank der mitgelieferten ESI-Sicherheitsschnellkupplung
Technische Daten:
Gehäuse
Stahl
Halterung
drehbar 180°
Druck
max. 12 bar
Auslassgewinde Schlauchaufroller
G 3/8 AG
max. Temperatur
65°C
Gewicht:
ca. 5,7 kg
Schlauchdurchmesser
10 x 14 mm
Länge
10 m + 1,00 m außen
Durchfluss bei 6 bar
900 l/min
Tiefe (A)
340 mm
Höhe (B)
302 mm
Die Eigenschaften Ihres DRF 1010ES:
Gehäuse aus feuerverzinktem Stahl mit elektrostatischer Lackierung aus UV-beständigem Polyesterpulver, Feder aus vergütetem Stahl.
Schlauch aus Polyurethan/Thermoplast mit Textilgeflecht
Luftzuführung: Anschluss über einen 1m langen Versorgungsschlauch (im Lieferumfang enthalten), Versorgungsschlauch ohne Anschlussteile (bitte mitbestellen), durch Kunststoffabdeckung geschützt.
Schwenkbare Halterung (180°) zur Anbringung an Wand oder Decke
Temperatur: -15°C bis +65°C
Luftauslass ist mit einer Sicherheitsschnellkupplung prevo S1 mit Peitschenhiebsicherung (gegen Druckluftstoß) ausgestattet, so dass das An- und Abkuppeln mit einem Handgriff erfolgen kann.
Europäisches Kupplungsprofil NW 7,2-7,4
Hinweis: Damit Sie Ihren Schlauchaufroller sofort an Ihren Kompressor anschließen können, empfehlen wir die passenden Stecknippel und Schlauchklemmen für den Versorgungsschlauch. Bitte gleich unter Zubehör auswählen und mitbestellen.
Druckluft Schlauchaufroller für Profis: Stabil, schwenkbar und sicher!
Sie sind ein Druckluft-Profi und suchen einen automatischen Schlauchaufroller mit Industrie-Standard? Dann ist der Prevost DRF 1010ES genau der Richtige für Sie. Dank seiner robusten Bauweise und seinem hochwertigen Gehäuse lässt er Sie auch nach vielen dauerhaften Einsätzen nicht im Stich. Der Druckluftschlauch Aufroller kann je nach Bedarf an der Wand oder Decke angebracht werden. Mit der um 180 Grad schwenkbaren Halterung und einer praktischen Schlauchlänge von 10 Metern passt sich der DRF 1010ES optimal an Ihre individuelle Druckluft Anwendung an – ohne dass Sie unnötiges Schlauchgewicht halten müssen. Einfach den Schlauch in der gewünschten Länge herausziehen und einrasten lassen. Nach Gebrauch wird der Schlauch automatisch wieder in die Druckluft Schlauchtrommel eingezogen. Sie müssen lediglich die Sperrraste lösen, indem Sie kurzen am Schlauch ziehen. Und wie es in Bezug auf die Sicherheit aussieht? Alle Prevost Schlauchaufroller der Serie DRF sind mit Sicherheitsschnellkupplungen ausgestattet, die Sie zuverlässig gegen ungewollte Drukluftstöße (Peitschenhiebe) sichern. So kann das An- und Abkuppeln Ihrer Werkzeuge immer völlig gefahrlos erfolgen.
Sicherheit ist Standard bei automatischen Schlauchaufrollern von Prevost
Die automatischen Schlauchaufroller von Prevost entsprechen der Europäischen Maschinenrichtlinie 2006/42/EG. Weitere Standards sind:
EN ISO 12100: 2010-11-0:„Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze – Risikobeurteilung und Risikominderung“
EN 13857: 2008:„Sicherheit von Maschinen: Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen“.
29
%
Besonders abriebfest und hochelastisch
Keine bleibenden Querschnittsverengungen durch Abknicken
Kleine Windungsdurchmesser
Mit geradem Schlauchanschluss
Mit Drehgelenken an den Anschlüssen
Betriebsdruck max. 8 bar bei 20 °C
Temperaturbereich - 40°C bis + 85°C
Polyurethan (PUR)
Polyurethan-Spiralschlauch
Mit Schnellkupplung und Stecktülle (drehbar gelagert)
Technische Daten
Druck max.
8 bar
Außen-Ø
10 mm
Innen-Ø
6,5 mm
Arbeitslänge
4,8 m
gestreckte Länge
6 m
27
%
Anwendung: Flexibles Anschliessen von Pneumatik-Werkzeugen Hochflexibler Polyurethan Schlauch mit Länge von 7,62 m und 10 mm Innen-_360° Drehgelenk an den Anschluss-StückenBerstdruck nach DIN: 60 barArbeitsdruck: 10 barLuftanschluss-Gewinde: 3_8_Arbeitslänge: 50 % bis 80 % der SchlauchlängeSilikonfreiMaximal flexibelHoch AbriebfestFormstabilLänge: 7,62 mSchlauch-Innen-_: 10 mmLuftanschluss Einlass: Außengewinde 16,41 mm (3/8_)Luftanschluss Auslass: Außengewinde 16,41 mm (3/8_)Abmessungen / Länge: 7.62 mTemperaturbereich: -20°C _ 60°C
50
%
Spiralschlauch, Verschraubung und Knickschutzfeder, Nylon 11 PA, R 1/4, Schlauch-ø 9,5x7,9, PN bei 23 °C max. 12 bar, Länge 10 mFür den sicheren und effektiven Durchfluss von gasförmigen und flüssigen Medien (Luft, Gase, Öle, Fette, Kraftstoffe, organische und anorganische Stoffe). Platzsparend durch kleine Windungen, leichte Handhabung durch geringes Gewicht.Sehr gute Rückholkraft durch Nylon 11 (PA).Technische Daten:Betriebstemperatur min.-40 °CBetriebstemperatur max.100 °Cmax. Betriebsdruck bei 23 °C12 barSchlauch-Ø9,5x7,9 mmSpiral-Ø außen115 mmWindungen40GewindeR 1/4Arbeitslänge max.10 mÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Werkstoffe:Innenseele: PVC schwarz, Außendecke: PVC blau, Gewebeeinlage: Polyesterfaden, silikonfrei produziert, TÜV-geprüft, Kupplungsdose und Kupplungsstecker: Messingkörper mit NBR-DichtungEinsatzbereich:Druckluftschlauch für Industrie, Werkstatt und Tankstelle. Extrem biegsam bei jeder Witterung, UV-beständig.Weitere Eigenschaften:AusführungStandardausführung mit StandardkupplungSchlauch Ø innen (mm)6,3Schlauch Ø außen (mm)11,0Schlauchlänge (m)5Betriebsdruck bei 20°C (bar)15Temperaturbereich (°C)-20 bis +60Gewicht500 g / Stk.
Spiralschlauch, Verschraubung, Knickschutzfeder, gewebever., PU, G 1/4, Schlauch-ø 10x6,5, PN bei 23 °C max. 15 bar, Länge 3,0 m. In Standardausführung und in gewebeverstärkter Ausführung für höhere Drücke. Der äußerst elastische Polyurethanschlauch verfügt über eine ähnliche Rückholkraft wie der herkömmliche Polyamid-Spiralschlauch, neigt jedoch weniger zur Schleifenbildung und hat eine deutlich höhere Abriebfestigkeit. Die Gefahr des Verkratzens von lackierten oder empfindlichen Oberflächen ist somit geringer. Der Schlauch ist extrem flexibel und knickfest.Technische Daten:Betriebstemperatur min.-20 °CBetriebstemperatur max.60 °Cmax. Betriebsdruck bei 23 °C15 barSchlauch-Ø10x6,5 mmWindungen17GewindeG 1/4Arbeitslänge max.3 mäußerer Windungs-Ø69 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite898. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 898 (siehe Downloads).
Max. Betriebsdruck: 10 barLänge: 20 mAG BSPP: R 1/4Durchmesser Innen/ Außen (mm): 8 x 10Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien
%
Max. Betriebsdruck: 10 barLänge: 20 m max.Durchmesser Innen/ Außen (mm): 16 x 20Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien
Spiralschlauch, Verschraubung und Knickschutzfeder, PU, G 3/8, Schlauch-ø 12x8, PN bei 23 °C max. 10 bar, Länge 10,0 m. In Standardausführung und in gewebeverstärkter Ausführung für höhere Drücke. Der äußerst elastische Polyurethanschlauch verfügt über eine ähnliche Rückholkraft wie der herkömmliche Polyamid-Spiralschlauch, neigt jedoch weniger zur Schleifenbildung und hat eine deutlich höhere Abriebfestigkeit. Die Gefahr des Verkratzens von lackierten oder empfindlichen Oberflächen ist somit geringer. Der Schlauch ist extrem flexibel und knickfest.Technische Daten:Betriebstemperatur min.-20 °CBetriebstemperatur max.60 °Cmax. Betriebsdruck bei 23 °C10 barSchlauch-Ø12x8 mmWindungen54GewindeG 3/8Arbeitslänge max.10 mäußerer Windungs-Ø82 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite898. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 898 (siehe Downloads).
Max. Betriebsdruck: 8 barLänge: 2 mAG BSPT: R 1/4Durchmesser Innen/ Außen (mm): 4 x 6Temperatur: -15 °C bis +70 °CWerkstoff: PolyuerthanAusgestattet mit: Kupplung mit Teflon vorbeschichtetSchwerpunkt: Kratzschutz
Spiralschlauch, Verschraubung, Knickschutzfeder, gewebever., PU, G 1/4, Schlauch-ø 10x6,5, PN bei 23 °C max. 15 bar, Länge 6,0 mIn Standardausführung und in gewebeverstärkter Ausführung für höhere Drücke.Der äußerst elastische Polyurethanschlauch verfügt über eine ähnliche Rückholkraft wie der herkömmliche Polyamid-Spiralschlauch, neigt jedoch weniger zur Schleifenbildung und hat eine deutlich höhere Abriebfestigkeit.Die Gefahr des Verkratzens von lackierten oder empfindlichen Oberflächen ist somit geringer.Der Schlauch ist extrem flexibel und knickfest.Technische Daten:Betriebstemperatur min.-20 °CBetriebstemperatur max.60 °Cmax. Betriebsdruck bei 23 °C15 barSchlauch-Ø10x6,5 mmWindungen37GewindeG 1/4Arbeitslänge max.6 mäußerer Windungs-Ø69 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 898. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 898 (siehe Downloads).
Max. Betriebsdruck: 10 barLänge: 20 mAG BSPP: G 1/4Duchmesser Innen/ Außen (mm): 6 x 8Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien
Betriebsdruck:-0,95 bis 20 barTemperaturbereich:-20°C bis +80°C*wird mit PTFE-Dichtung geliefertWeitere Eigenschaften:WerkstoffMessing vernickeltEinschraubgewindeG 1/4"Schlauch Ø außen x innen (mm)6x4Gewicht32 g / Stk.
Spiralschlauch, Verschraubung, Knickschutzfeder, gewebever., PU, G 1/4, Schlauch-ø 10x6,5, PN bei 23 °C max. 15 bar, Länge 7,5 m. In Standardausführung und in gewebeverstärkter Ausführung für höhere Drücke. Der äußerst elastische Polyurethanschlauch verfügt über eine ähnliche Rückholkraft wie der herkömmliche Polyamid-Spiralschlauch, neigt jedoch weniger zur Schleifenbildung und hat eine deutlich höhere Abriebfestigkeit. Die Gefahr des Verkratzens von lackierten oder empfindlichen Oberflächen ist somit geringer. Der Schlauch ist extrem flexibel und knickfest.Technische Daten:Betriebstemperatur min.-20 °CBetriebstemperatur max.60 °Cmax. Betriebsdruck bei 23 °C15 barSchlauch-Ø10x6,5 mmWindungen47GewindeG 1/4Arbeitslänge max.7.5 mäußerer Windungs-Ø69 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite898. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 898 (siehe Downloads).
Drehbare Verschraubung mit Knickschutzfeder, Messing, R 1/8, SW 11, Schlauch-Ø 4,7x3,1Technische Daten:GewindeR 1/8SW11 mmSchlauch-Ø4,7x3,1 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 92. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 92 (siehe Downloads).
Max. Betriebsdruck: 10 barLänge: 10 mAG BSPP: G 1/4Durchmesser Innen/ Außen (mm): 6 x 8Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien
Spiralschlauch, Verschraubung und Knickschutzfeder, Polyamid, R 1/4, Schlauch-ø 6x4, PN bei 23 °C max. 27 bar, Länge 7,5 m. Für den sicheren und effektiven Durchfluss. Platzsparend durch kleine Windungen, leichte Handhabung durch geringes Gewicht.Technische Daten:Betriebstemperatur min.-40 °CBetriebstemperatur max.80 °Cmax. Betriebsdruck bei 23 °C27 barSchlauch-Ø6x4 mmSpiral-Ø außen71 mmWindungen47GewindeR 1/4Arbeitslänge max.7.5 mDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite896. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 896 (siehe Downloads).
Spiralschlauch, Verschraubung und Knickschutzfeder, Polyamid, R 1/4, Schlauch-ø 8x6, PN bei 23 °C max. 19 bar, Länge 10 m. Für den sicheren und effektiven Durchfluss. Platzsparend durch kleine Windungen, leichte Handhabung durch geringes Gewicht.Technische Daten:Betriebstemperatur min.-40 °CBetriebstemperatur max.80 °Cmax. Betriebsdruck bei 23 °C19 barSchlauch-Ø8x6 mmSpiral-Ø außen90 mmWindungen49GewindeR 1/4Arbeitslänge max.10 mDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite896. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 896 (siehe Downloads).
Max. Betriebsdruck: 10 barLänge: 10 mAG BSPP: G 1/4Durchmesser Innen/ Außen (mm): 8 x 10Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien
Max. Betriebsdruck: 8 barLänge: 4 mAG BSPT: R 1/4Durchmesser Innen/ Außen (mm): 6,5 x 10Werkstoff: PolyurethanAusgestattet mit: Kupplung mit Teflon vorbeschichtetTemperatur: -15°C bis +70°CSchwerpunkt: Kratzschutz
Druckluftschlauch-Set mit Schlauchbruchsicherung »Hose Guard«, PU-Schlauch, G 1/2 AG, Schlauch-ø 18x13, Schlauchlänge 20 mGewebeverstärkter PU-Schlauch mit fest integrierter Schlauchbruchsicherung Typ »Hose Guard« und einer Einschraubtülle mit G 3/8 bzw. G 1/2 Außengewinde.Technische Daten:Schlauch-Ø13x18 mmSchlauchlänge20 mGewinde (Tülle mit Hose Guard)G 1/2 AGDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 50. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 50 (siehe Downloads).

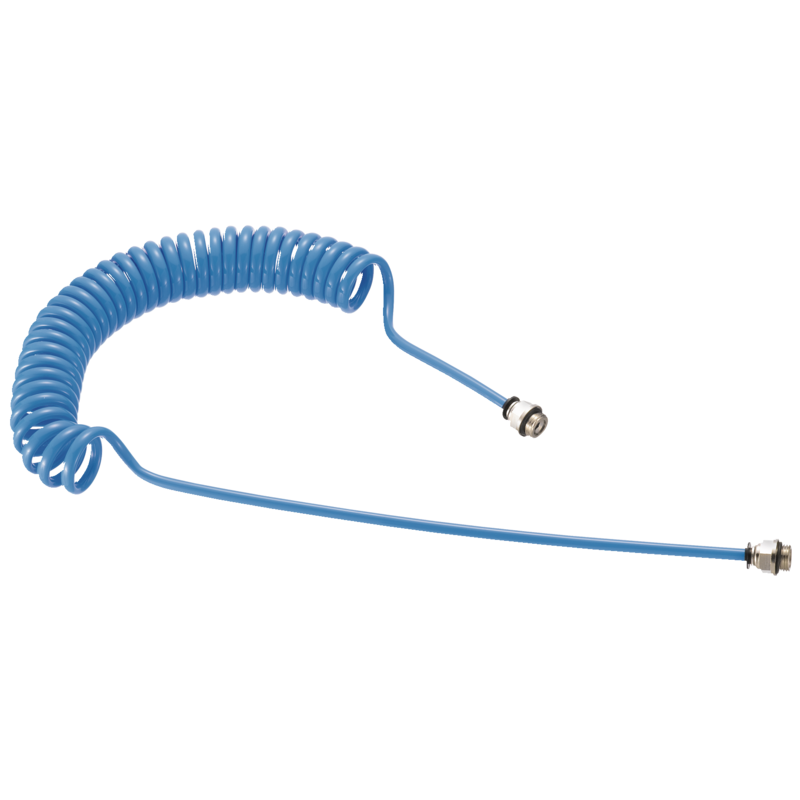

Max. Betriebsdruck: 8 barLänge: 4 mAG BSPT: R 1/4Durchmesser Innen/ Außen (mm): 4 x 6Temperatur: -15 °C bis +70 °CWerkstoff: PolyuerthanAusgestattet mit: Kupplung mit Teflon vorbeschichtetSchwerpunkt: Kratzschutz
Max. Betriebsdruck: 10 barLänge: 4 mAG BSPP: G 3/8Durchmesser Innen/ Außen (mm): 9,5 x 12Temperatur: -20°C bis +90°CWerkstoff: Polyamid PA 12Schwerpunkt: Hohe Beständigkeit gegen Chemikalien
Schlauchaufroller bzw. Schlauchhalter
Letzteres gilt auch für Spiralschläuche. Über den Arbeitsplätzen montiert oder „klassisch“ angewendet: Nach dem Einsatz zieht sich der Spiralschlauch in seine kompakte, komprimierte Ursprungsform zurück und sorgt so einerseits für ergonomische Arbeitsplatzverhältnisse und andererseits für erhöhte Sicherheit am Arbeitsplatz.
Tabelle:
Download: |
Ihre Vorteile auf einen Blick:
|
