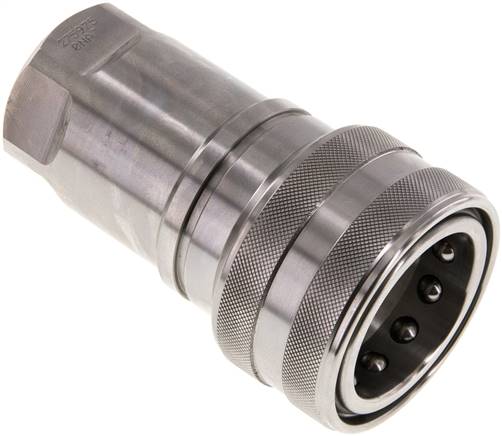

Werkstoffe:Körper: 1.4404, Feder: 1.4404, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 1"PN (bar)200A (mm)37,8B (mm)60DN (ISO) (mm)25Ersatzdichtsätze (FKM/PTFE)VAM 10 ES DIGewicht900 g / Stk.

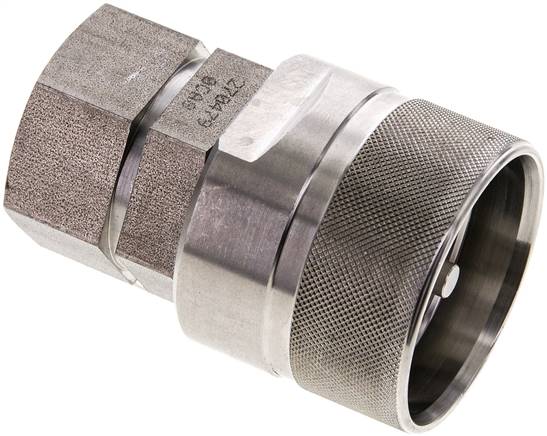

Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann. Bis max. 50 bar unter Druck kuppelbar.Werkstoffe:Körper: 1.4404, Stützring: PTFE, Dichtung: FKMTemperaturbereich:-20°C bis +150°CVorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches*nicht nach ISO 14541 genormtWeitere Eigenschaften:AusführungSteckerGewinde innenG 3/4"A (Muffengewinde)M 42 x 2B (mm)48DN (ISO) (mm)20Baugröße4PN (bar)250Gewicht450 g / Stk.

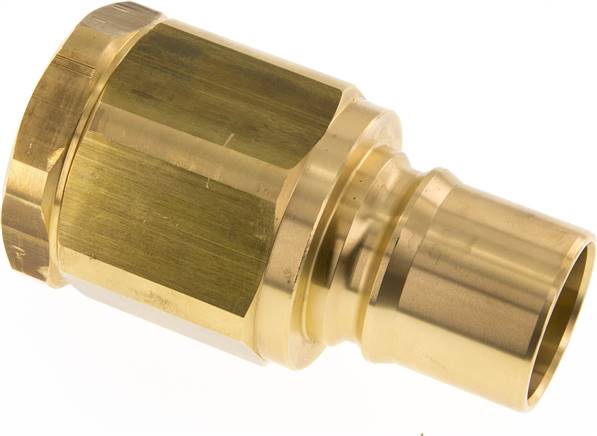

Werkstoffe:Körper: Messing, Federn: 1.4310, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeG 1-1/2"PN (bar)100A (mm)44,5B (mm)75DN (ISO) (mm)40Ersatzdichtsätze (FKM/PTFE)VAM 114112 DIGewicht1,3 kg / Stk.
Werkstoffe:Körper: Messing, Federn: 1.4310, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeNPT 1-1/2"PN (bar)100A (mm)44,5B (mm)75DN (ISO) (mm)40Ersatzdichtsätze (FKM/PTFE)VAM 114112 DI

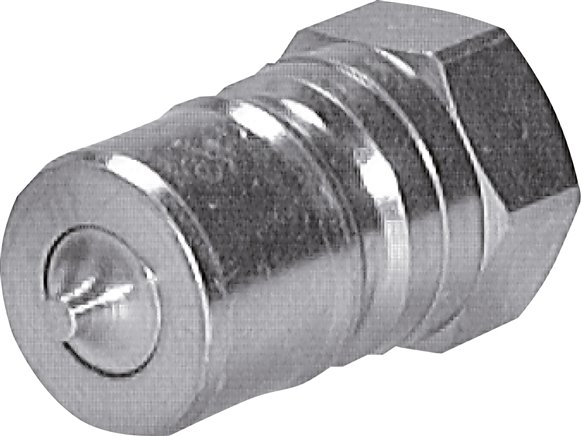

Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeG 2"PN (bar)100A (mm)63,2B (mm)105DN (ISO) (mm)50Ersatzdichtsätze (FKM/PTFE)VAM 20 DIGewicht3,3 kg / Stk.

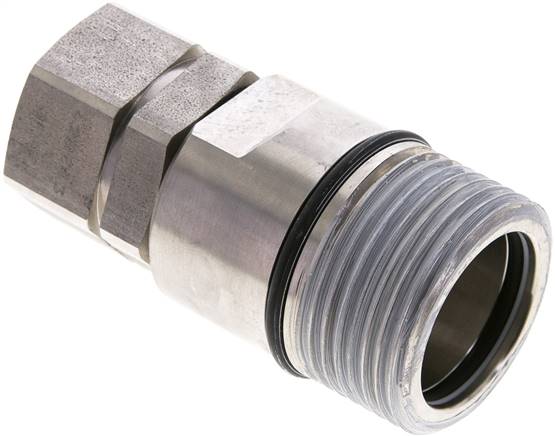

Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann. Bis max. 50 bar unter Druck kuppelbar.Werkstoffe:Körper: 1.4404, Stützring: PTFE, Dichtung: FKMTemperaturbereich:-20°C bis +150°CVorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches*nicht nach ISO 14541 genormtWeitere Eigenschaften:AusführungMuffeGewinde innenG 1"A (Muffengewinde)M 48 x 3B (mm)55DN (ISO) (mm)25Baugröße6PN (bar)250Gewicht750 g / Stk.

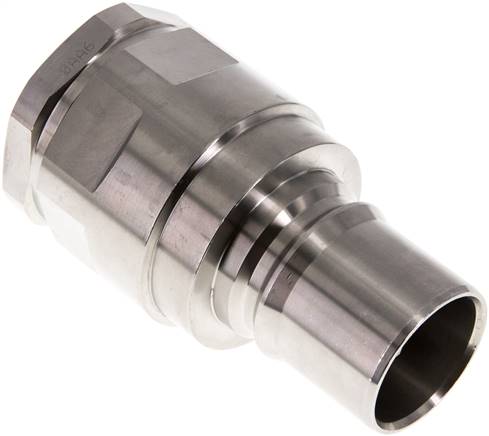

Werkstoffe:Körper: 1.4404, Feder: 1.4404, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeG 1-1/4"PN (bar)110A (mm)44,5B (mm)75DN (ISO) (mm)40Ersatzdichtsätze (FKM/PTFE)VAM 114112 ES DIGewicht1,5 kg / Stk.
Werkstoffe:Körper: Messing, Federn: 1.4310, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 1-1/2"PN (bar)100A (mm)44,5B (mm)75DN (ISO) (mm)40Ersatzdichtsätze (FKM/PTFE)VAM 114112 DIGewicht2,2 kg / Stk.

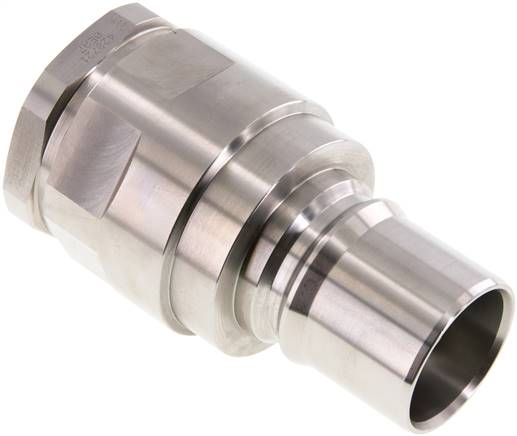

Werkstoffe:Körper: 1.4404, Feder: 1.4404, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeG 1-1/2"PN (bar)110A (mm)44,5B (mm)75DN (ISO) (mm)40Ersatzdichtsätze (FKM/PTFE)VAM 114112 ES DIGewicht1,3 kg / Stk.

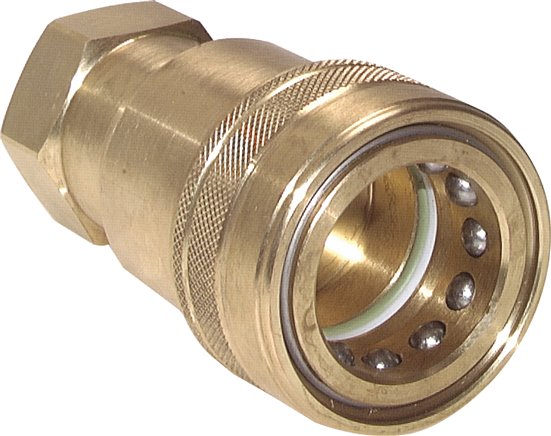

Werkstoffe:Körper: Messing, Federn: 1.4310, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 1-1/4"PN (bar)100A (mm)44,5B (mm)75DN (ISO) (mm)40Ersatzdichtsätze (FKM/PTFE)VAM 114112 DIGewicht2,3 kg / Stk.

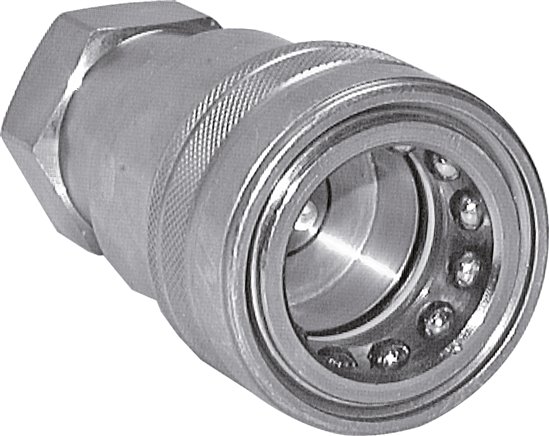

Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 2"PN (bar)100A (mm)63,2B (mm)105DN (ISO) (mm)50Ersatzdichtsätze (FKM/PTFE)VAM 20 DIGewicht4,9 kg / Stk.

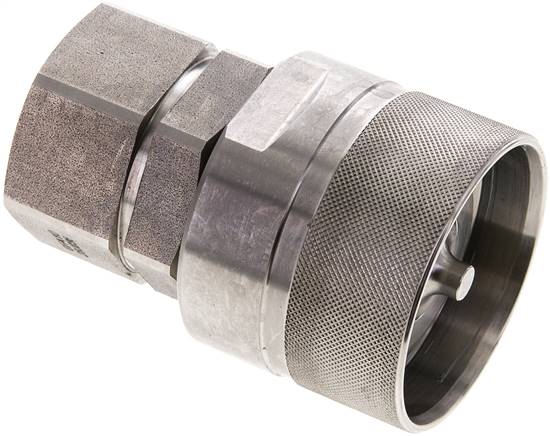

Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann. Bis max. 50 bar unter Druck kuppelbar.Werkstoffe:Körper: 1.4404, Stützring: PTFE, Dichtung: FKMTemperaturbereich:-20°C bis +150°CVorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches*nicht nach ISO 14541 genormtWeitere Eigenschaften:AusführungSteckerGewinde innenG 1"A (Muffengewinde)M 48 x 3B (mm)55DN (ISO) (mm)25Baugröße6PN (bar)250Gewicht650 g / Stk.

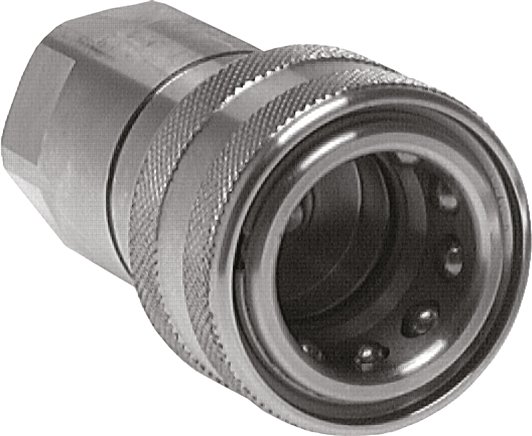

Werkstoffe:Körper: 1.4404, Feder: 1.4404, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 1-1/4"PN (bar)110A (mm)44,5B (mm)75DN (ISO) (mm)40Ersatzdichtsätze (FKM/PTFE)VAM 114112 ES DIGewicht2,2 kg / Stk.

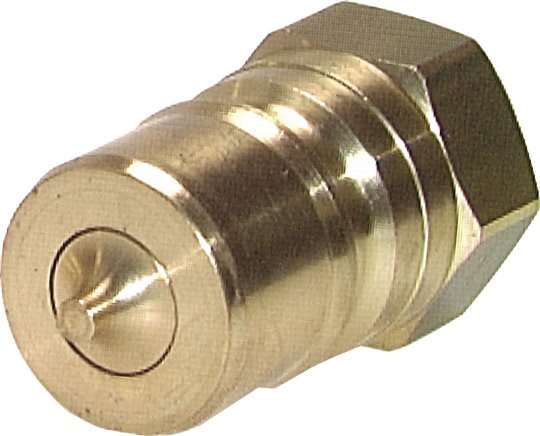

Werkstoffe:Körper: Messing, Federn: 1.4310, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeG 2"PN (bar)80A (mm)63,2B (mm)105DN (ISO) (mm)50Ersatzdichtsätze (FKM/PTFE)VAM 20 DIGewicht3,5 kg / Stk.

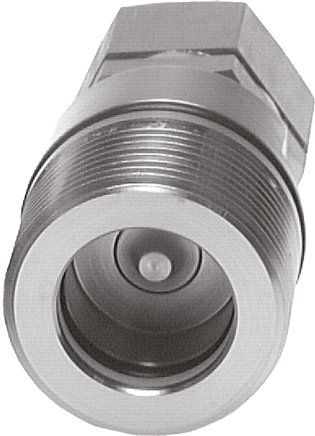

Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann. Bis max. 50 bar unter Druck kuppelbar.Werkstoffe:Körper: 1.4404, Stützring: PTFE, Dichtung: FKMTemperaturbereich:-20°C bis +150°CVorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches*nicht nach ISO 14541 genormtWeitere Eigenschaften:AusführungMuffeGewinde innenG 1-1/2"A (Muffengewinde)M 70 x 3B (mm)85DN (ISO) (mm)31,5Baugröße8PN (bar)200Gewicht1,8 kg / Stk.

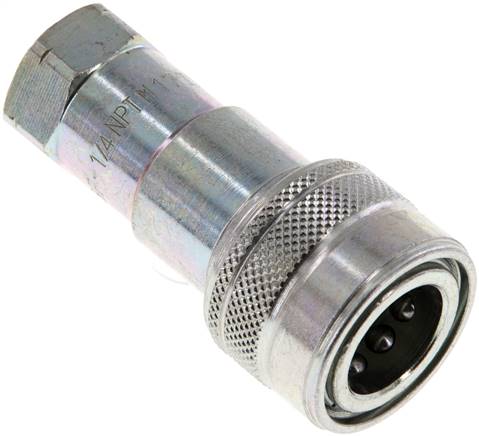

Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeNPT 1/4"PN (bar)350A (mm)14,2B (mm)28DN (ISO) (mm)6,3Ersatzdichtsätze (FKM/PTFE)VAM 14 DIGewicht125 g / Stk.

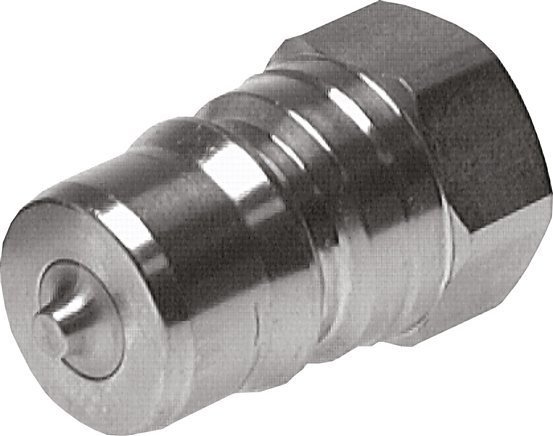

Werkstoffe:Körper: 1.4404, Feder: 1.4404, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeG 2"PN (bar)90A (mm)63,2B (mm)105DN (ISO) (mm)50Ersatzdichtsätze (FKM/PTFE)VAM 20 ES DIGewicht3,3 kg / Stk.

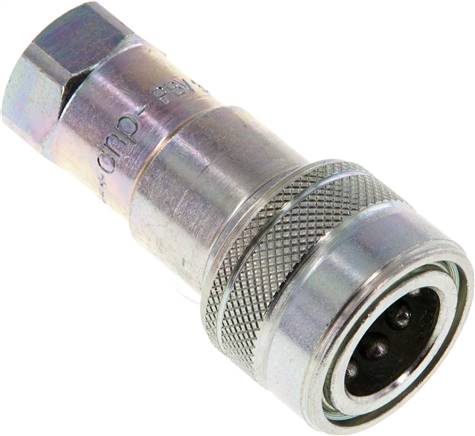

Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 1/4"PN (bar)350A (mm)14,2B (mm)28DN (ISO) (mm)6,3Ersatzdichtsätze (FKM/PTFE)VAM 14 DIGewicht120 g / Stk.
Werkstoffe:Körper: 1.4404, Feder: 1.4404, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 2"PN (bar)90A (mm)63,2B (mm)105DN (ISO) (mm)50Ersatzdichtsätze (FKM/PTFE)VAM 20 ES DIGewicht5 kg / Stk.

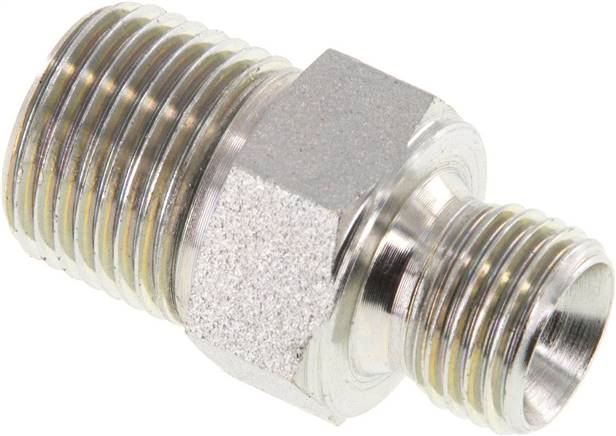

*bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffStahl verzinktGewinde mit InnenkonusG 1/4"GewindeNPT 3/8"PN* (bar)700Gewicht36 g / Stk.
*bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffStahl verzinktGewinde mit InnenkonusG 1/4"GewindeNPT 1/4"PN* (bar)800Gewicht31 g / Stk.
Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeNPT 2"PN (bar)100A (mm)63,2B (mm)105DN (ISO) (mm)50Ersatzdichtsätze (FKM/PTFE)VAM 20 DI

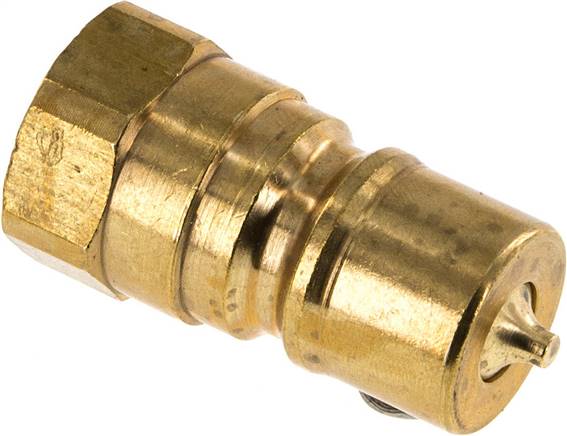

Werkstoffe:Körper: Messing, Federn: 1.4310, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeG 3/8"PN (bar)200A (mm)19,1B (mm)35DN (ISO) (mm)10Ersatzdichtsätze (FKM/PTFE)VAM 38 DIGewicht70 g / Stk.
Die Hydraulikkupplung
Um Hydraulikleitungen schnell verbinden bzw. lösen zu können, benötigen Sie eine Hydraulikkupplung. Je nach Anwendung gibt es sie daher in unterschiedlichen Materialien, Größen und Formen. Wählen Sie zwischen Hydraulikleitungen aus Messing, Edelstahl oder Kunststoff.
Sie haben Fragen zu Hydraulikkupplungen? Dann nutzen Sie bequem unser Kontaktformular. Wir setzen uns umgehend mit Ihnen in Verbindung.
