Steckkupplung ISO7241-1A, Muffe Baugr.2A, G 3/8"(IG)
Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CVorteile:•strömungsgünstige Ausbildung des Durchlassbereiches, •Push-Pull-Ausführung: Kupplung kann durch Drücken oder Ziehen der Hülse entkuppelt werden*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:AusführungMuffeGewinde innenG 3/8"A (mm)16,0B (mm)31DN (ISO) (mm)10Baugröße2APN (bar)250Gewicht200 g / Stk.
Steckkupplung ISO7241-1A, Muffe Baugr.2T, 8 L (M14x1,5)
Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CVorteile:•strömungsgünstige Ausbildung des Durchlassbereiches, •Push-Pull-Ausführung: Kupplung kann durch Drücken oder Ziehen der Hülse entkuppelt werden*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:AusführungMuffeBaureiheleichte BaureiheRohranschluss8 L (M14x1,5)A (mm)17,3B (mm)31DN (ISO) (mm)10Baugröße2TPN (bar)250Gewicht220 g / Stk.
Steckkupplung ISO7241-1A, Stecker Baugr.2T, 12 L (M18x1,5)
Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CVorteile:•strömungsgünstige Ausbildung des Durchlassbereiches, •Push-Pull-Ausführung: Kupplung kann durch Drücken oder Ziehen der Hülse entkuppelt werden*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:AusführungSteckerBaureiheleichte BaureiheRohranschluss12 L (M18x1,5)A (mm)17,3B (mm)31DN (ISO) (mm)10Baugröße2TPN (bar)250Gewicht145 g / Stk.
Dichtsatz für Steckkupplung ISO7241-1A, Baugröße 2T
Beschreibung:Die Dichtsätze bestehen aus O-Ring und Stützring.*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:für Baugröße2TA (mm)17,3B (mm)31DN (ISO) (mm)10,0Gewicht0.9 g / Stk.
Steckkupplung ISO7241-1A, Muffe Baugr.2T, 12 L (M18x1,5)
Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CVorteile:•strömungsgünstige Ausbildung des Durchlassbereiches, •Push-Pull-Ausführung: Kupplung kann durch Drücken oder Ziehen der Hülse entkuppelt werden*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:AusführungMuffeBaureiheleichte BaureiheRohranschluss12 L (M18x1,5)A (mm)17,3B (mm)31DN (ISO) (mm)10Baugröße2TPN (bar)250Gewicht260 g / Stk.

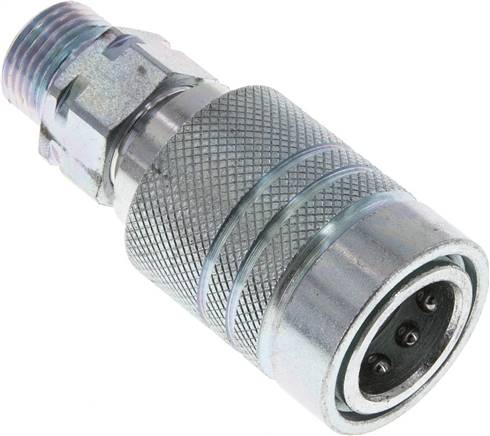

Steckkupplung ISO7241-1A, Muffe Baugr.2T, 10 S (M18x1,5)
Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CVorteile:•strömungsgünstige Ausbildung des Durchlassbereiches, •Push-Pull-Ausführung: Kupplung kann durch Drücken oder Ziehen der Hülse entkuppelt werden*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:AusführungMuffeBaureiheschwere BaureiheRohranschluss10 S (M18x1,5)A (mm)17,3B (mm)31DN (ISO) (mm)10Baugröße2TPN (bar)250Gewicht230 g / Stk.
Hydraulikkupplung ISO 7241-1B, Muffe, G 1-1/4"(IG), Stahl
Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 1-1/4"PN (bar)120A (mm)44,5B (mm)75DN (ISO) (mm)40Ersatzdichtsätze (FKM/PTFE)VAM 114112 DIGewicht2,1 kg / Stk.
Dichtsatz für Steckkupplung ISO7241-1A, Baugröße 3
Beschreibung:Die Dichtsätze bestehen aus O-Ring und Stützring.*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:für Baugröße3A (mm)20,5B (mm)38DN (ISO) (mm)12,5Gewicht2.3 g / Stk.
Edelstahl-Schraubkupplung, Muffe Baugr.4, G 3/4"(IG)
Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann. Bis max. 50 bar unter Druck kuppelbar.Werkstoffe:Körper: 1.4404, Stützring: PTFE, Dichtung: FKMTemperaturbereich:-20°C bis +150°CVorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches*nicht nach ISO 14541 genormtWeitere Eigenschaften:AusführungMuffeGewinde innenG 3/4"A (Muffengewinde)M 42 x 2B (mm)48DN (ISO) (mm)20Baugröße4PN (bar)250Gewicht500 g / Stk.
Hydraulikkupplung ISO 7241-1B, Muffe, G 1"(IG),Edelstahl
Werkstoffe:Körper: 1.4404, Feder: 1.4404, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 1"PN (bar)200A (mm)37,8B (mm)60DN (ISO) (mm)25Ersatzdichtsätze (FKM/PTFE)VAM 10 ES DIGewicht900 g / Stk.
Edelstahl-Schraubkupplung, Stecker Baugr.4, G 3/4"(IG)
Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann. Bis max. 50 bar unter Druck kuppelbar.Werkstoffe:Körper: 1.4404, Stützring: PTFE, Dichtung: FKMTemperaturbereich:-20°C bis +150°CVorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches*nicht nach ISO 14541 genormtWeitere Eigenschaften:AusführungSteckerGewinde innenG 3/4"A (Muffengewinde)M 42 x 2B (mm)48DN (ISO) (mm)20Baugröße4PN (bar)250Gewicht450 g / Stk.
Hydraulikkupplung ISO 7241-1B, Muffe, G 1/4"(IG), Stahl
Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 1/4"PN (bar)350A (mm)14,2B (mm)28DN (ISO) (mm)6,3Ersatzdichtsätze (FKM/PTFE)VAM 14 DIGewicht120 g / Stk.
Hochdruck-Doppelnippel G 1/4"-NPT 3/8", Stahl verzinkt
*bei 2-facher SicherheitWeitere Eigenschaften:WerkstoffStahl verzinktGewinde mit InnenkonusG 1/4"GewindeNPT 3/8"PN* (bar)700Gewicht36 g / Stk.
Edelstahl-Schraubkupplung, Muffe Baugr.6, G 1"(IG)
Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann. Bis max. 50 bar unter Druck kuppelbar.Werkstoffe:Körper: 1.4404, Stützring: PTFE, Dichtung: FKMTemperaturbereich:-20°C bis +150°CVorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches*nicht nach ISO 14541 genormtWeitere Eigenschaften:AusführungMuffeGewinde innenG 1"A (Muffengewinde)M 48 x 3B (mm)55DN (ISO) (mm)25Baugröße6PN (bar)250Gewicht750 g / Stk.
Hydraulikkupplung ISO 7241-1B, Stecker, G 1-1/4"(IG),Edelstahl
Werkstoffe:Körper: 1.4404, Feder: 1.4404, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeG 1-1/4"PN (bar)110A (mm)44,5B (mm)75DN (ISO) (mm)40Ersatzdichtsätze (FKM/PTFE)VAM 114112 ES DIGewicht1,5 kg / Stk.
Die Hydraulikkupplung
Um Hydraulikleitungen schnell verbinden bzw. lösen zu können, benötigen Sie eine Hydraulikkupplung. Je nach Anwendung gibt es sie daher in unterschiedlichen Materialien, Größen und Formen. Wählen Sie zwischen Hydraulikleitungen aus Messing, Edelstahl oder Kunststoff.
