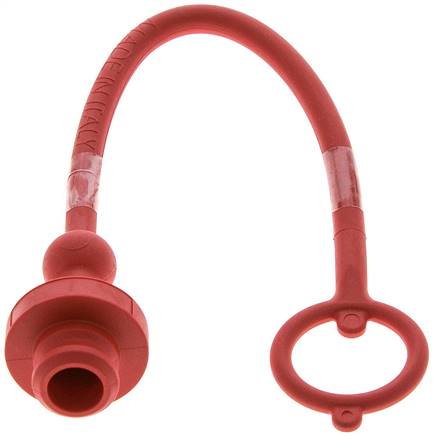

490622B Staubschutz für Muffe ISO 7241-1 B, DN6,3Weitere Eigenschaften:Ausführungfür MuffeA (mm)14,2B (mm)28DN (ISO) (mm)6,3Gewicht13 g / Stk.

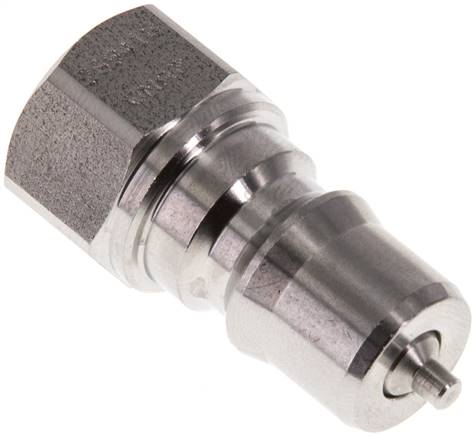

Werkstoffe:Körper: 1.4404, Feder: 1.4404, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungSteckerGewindeG 1/4"PN (bar)300A (mm)14,2B (mm)28DN (ISO) (mm)6,3Ersatzdichtsätze (FKM/PTFE)VAM 14 ES DIGewicht41 g / Stk.
Beschreibung:Die Dichtsätze bestehen aus O-Ring, Stützring und Bremsring.*nicht nach ISO 14541 genormtWeitere Eigenschaften:für Baugröße3A (Muffengewinde)M 36 x 2B (mm)42DN (ISO) (mm)12,5Gewicht3.1 g / Stk.

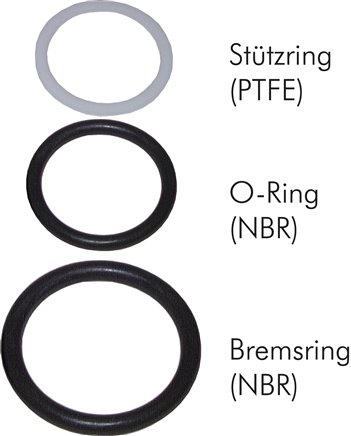

Beschreibung:Die Dichtsätze bestehen aus O-Ring, Stützring und Bremsring.*nicht nach ISO 14541 genormtWeitere Eigenschaften:für Baugröße4A (Muffengewinde)M 42 x 2B (mm)48DN (ISO) (mm)20,0Gewicht3.8 g / Stk.

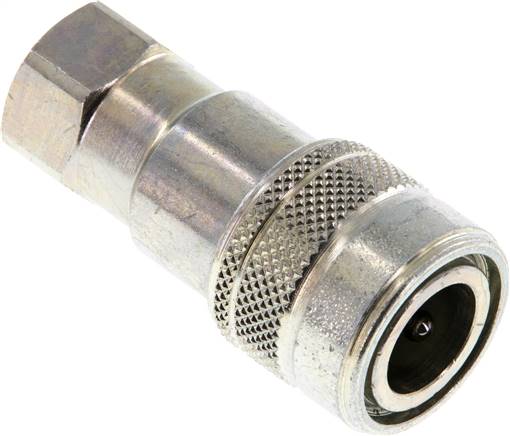

Werkstoffe:Körper: Stahl verzinkt, Dichtung: O-Ring: NBR, Stützring: PTFETemperaturbereich:-25°C bis +120°COptional:NPT-Gewinde -NPT, Stecker mit Druckeliminator (kuppelbar, auch wenn sich ein Staudruck auf der Steckerseite z.B. durch Sonneneinstrahlung im entkuppelten Zustand aufgebaut hat) -DE*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 1/8"PN (bar)400A (mm)10,9B (mm)23DN (ISO) (mm)5Ersatzdichtsätze (FKM/PTFE)VAM 18 DIGewicht90 g / Stk.

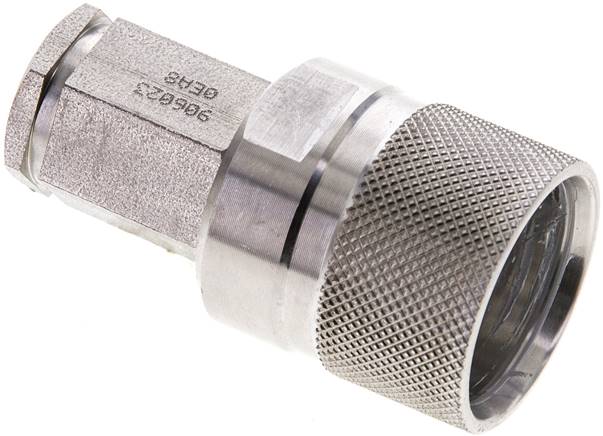

Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann. Bis max. 50 bar unter Druck kuppelbar.Werkstoffe:Körper: 1.4404, Stützring: PTFE, Dichtung: FKMTemperaturbereich:-20°C bis +150°CVorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches*nicht nach ISO 14541 genormtWeitere Eigenschaften:AusführungSteckerGewinde innenG 1/4"A (Muffengewinde)M 24 x 2B (mm)35DN (ISO) (mm)6,3Baugröße1PN (bar)300Gewicht135 g / Stk.

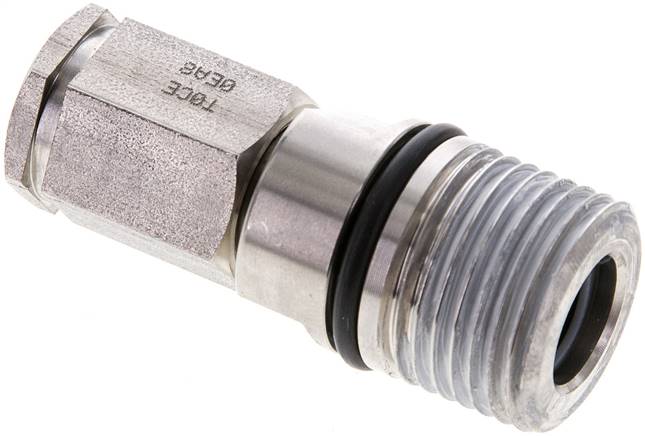

Funktion:Schnellverschluss-Schraubkupplungen sperren am Stecker und an der Muffe im entkuppelten Zustand ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt durch Verschrauben mit der Handmutter. Beim Kupplungsvorgang ist der Ventilraum abgedichtet bevor sich die Ventile öffnen. Beim Entkuppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Abdichtung gezogen werden kann. Bis max. 50 bar unter Druck kuppelbar.Werkstoffe:Körper: 1.4404, Stützring: PTFE, Dichtung: FKMTemperaturbereich:-20°C bis +150°CVorteile:•Sicher gegenüber Druckstößen und Druckschwingungen, •Strömungsgünstige Ausbildung des Durchflussbereiches*nicht nach ISO 14541 genormtWeitere Eigenschaften:AusführungMuffeGewinde innenG 1/4"A (Muffengewinde)M 24 x 2B (mm)35DN (ISO) (mm)6,3Baugröße1PN (bar)300Gewicht125 g / Stk.

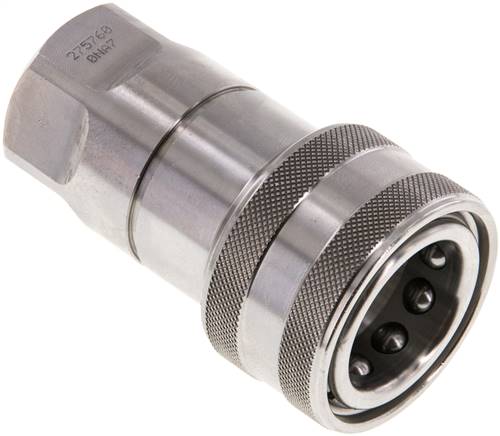

Werkstoffe:Körper: 1.4404, Feder: 1.4404, Dichtung: O-Ring: FKM, Stützring: PTFETemperaturbereich:-25°C bis +200°COptional:NPT-Gewinde -NPT*O-Ring: FKM, Stützring: PTFE (DN 40 und 50 besitzen keinen Stützring)Weitere Eigenschaften:AusführungMuffeGewindeG 1/2"PN (bar)250A (mm)23,5B (mm)44DN (ISO) (mm)12,5Ersatzdichtsätze (FKM/PTFE)VAM 12 ES DIGewicht380 g / Stk.
Beschreibung:Die Dichtsätze bestehen aus O-Ring und Stützring.*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:für Baugröße6A (mm)34,3B (mm)54DN (ISO) (mm)25,0Gewicht2.9 g / Stk.

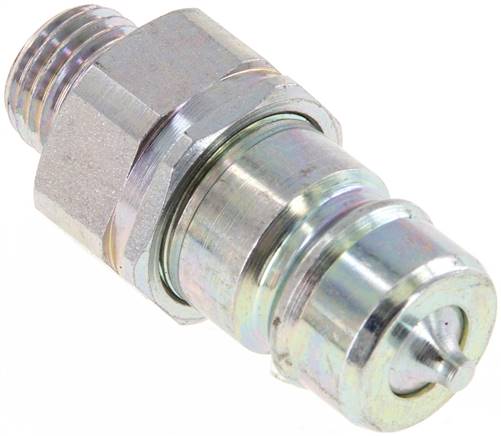

Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CVorteile:•strömungsgünstige Ausbildung des Durchlassbereiches, •Push-Pull-Ausführung: Kupplung kann durch Drücken oder Ziehen der Hülse entkuppelt werden*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:AusführungSteckerBaureiheleichte BaureiheRohranschluss8 L (M14x1,5)A (mm)17,3B (mm)31DN (ISO) (mm)10Baugröße2TPN (bar)250Gewicht65 g / Stk.

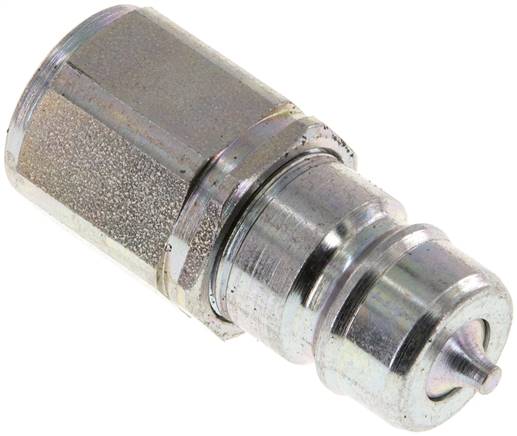

Werkstoffe:Stahl verzinkt, Dichtung: NBRTemperaturbereich:-20°C bis +100°CVorteile:•strömungsgünstige Ausbildung des Durchlassbereiches, •Push-Pull-Ausführung: Kupplung kann durch Drücken oder Ziehen der Hülse entkuppelt werden*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:AusführungSteckerGewinde innenM 18x1,5A (mm)17,3B (mm)31DN (ISO) (mm)10Baugröße2TPN (bar)250Gewicht70 g / Stk.
Beschreibung:Die Dichtsätze bestehen aus O-Ring und Stützring.*nicht nach ISO 7241-1 A genormtWeitere Eigenschaften:für Baugröße2AA (mm)16,0B (mm)31DN (ISO) (mm)10,0Gewicht1 g / Stk.
Die Hydraulikkupplung
Um Hydraulikleitungen schnell verbinden bzw. lösen zu können, benötigen Sie eine Hydraulikkupplung. Je nach Anwendung gibt es sie daher in unterschiedlichen Materialien, Größen und Formen. Wählen Sie zwischen Hydraulikleitungen aus Messing, Edelstahl oder Kunststoff.
Sie haben Fragen zu Hydraulikkupplungen? Dann nutzen Sie bequem unser Kontaktformular. Wir setzen uns umgehend mit Ihnen in Verbindung.
