Condor Entlastungsventil EV 3L für MDR 3mit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-EntlastungsleitungFragen zum Artikel?Rufen Sie Herrn Steffen Siefert unter Telefon 07032-7999111 an. Wir freuen uns über Ihren Anruf.
18
%
Thermisches 3-poliges Überstromrelais R 3/10für Condor Druckschalter Typ MDR 3 Motorschutzrelais max. Belastung 6,3 - 10 A Weitere Angaben: Datenblatt P 3-95.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
%
Condor Entlastungsventil EV 3WS für MDR 3 DruckschalterKunststoff-Entlastungsventil (90°) mit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung
%
Beschreibung:
Drehstromausführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig (öffner)
nach EN 60947
Flanschmaterial=Aluminium Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsleistung (AC 3)
Ue =250 V (1~) / 400 V (3~) / 500 V (3~)
5,5 kW/ 7,5 kW / 7,5 kW
Bemessungsfrequenz
50 Hz
Bemmessungsisolationsspannung Ui
690 V
bedingter Bemessungskurzschlussstrom (Ue = 500 V)
50 kA
Bemessungsstoßsspannungsfestigkeit (Uimp)
6 kV
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 1 X 106
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h120
120
Temperaturbereich
-5°c bis +80°c
Schutzart
IP 54
Kontaktwerkstoff
Silberleg.
33
%
Thermisches 3-poliges Überstromrelais R 3/6,3für Condor Druckschalter Typ MDR 3Motorschutzrelais max. Belastung 4 - 6,3 A Weitere Angaben: Datenblatt P 3-95.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
18
%
Condor Entlastungsventil EV 3S für MDR 3 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.
37
%
Condor Kunststoff-Entlastungsventil abgewinkelt 90° EV 3W für MDR 3 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.
18
%
Beschreibung
Drehstromausführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig, (Öffner)
nach EN 60947
UL / CSA-Zulassung optional
Flanschmaterial = Aluminium-Druckguss
Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):
Bemessungsbetriebsleistung (AC 3)
Ue =230 V (1~) / 400 V (3~) / 690 V (3~)
5,5 kW/ 7,5 kW/ 7,5 kW
Bemessungsfrequenz
50 Hz
Bemmessungsisolationsspannung Ui
690 V
bedingter Bemessungskurzschlussstrom
50 kA
Bemessungsstoßspannungsfestigkeit Uimp
6 kV
Verschmutzungsgrad
3
Schutzklasse
I
Mechanische Lebensdauer Schaltspiele
> 1 X 106
Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600
Schaltstücklebensdauer (AC 3) Schaltspiele
> 5 X 104
Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120
Zulässige Mindertemperatur
-5°c bis +80°c
Schutzart
IP 54
Kontaktwerkstoff
Silberleg.
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
%

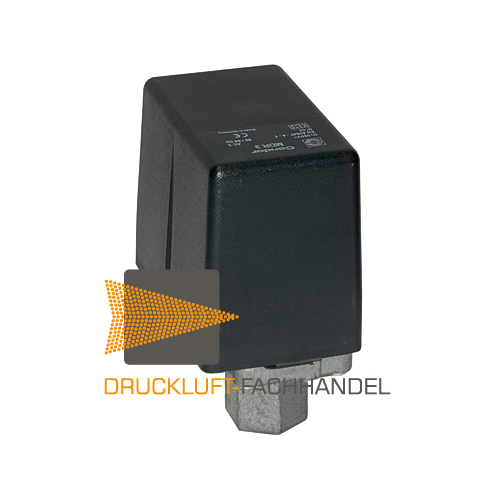

Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 6-16 bar, max. Belastung 6,3-10 ATechnische Daten:Schaltvermögen7,5 kWAusschaltdruck max.12 barKontaktartÖffner (3-polig)Einstellbereich min.6 barEinstellbereich max.16 barSchutzartIP 54Schalthäufigkeitmax. 120 (elektrisch), 600 (mechanisch)AusführungDrehstromausführungDruckluftanschlussG 1/2max. Belastung6,3 - 10,0 AMediumstemperatur min.-5 °CMediumstemperatur max.80 °CAnschlussFlansch F4 G1/2*
* Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.Für 3/8" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Druckschalter für Kompressoren Typ MDR 3/16 K-1/2Nachfolgemodell vom MDR 6/16 K - 1/2Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
Ausführung
Drehstrom
Entlastungsventil
-
Einstellbereich
6 - 16 bar
Motorschutz (Überschutzrelais)
-
max. Belastung
-
Ein-/Aus-Schalter
ja
Anschluss
Flansch 1/2
Schaltvermögen
7,5 kW
max. Ausschaltdruck
35 bar
Kontaktart
Öffner (3-polig)
Mediumstemperatur
-5 °C bis +80 °C
Schutzart
IP 54
max. Schalthäufigkeit/h
120 (elektrisch) - 600 (mechanisch)
13
%
Membrane für Kompressor Typ »MDR3«Technische Daten:BeschreibungMembraneDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
%

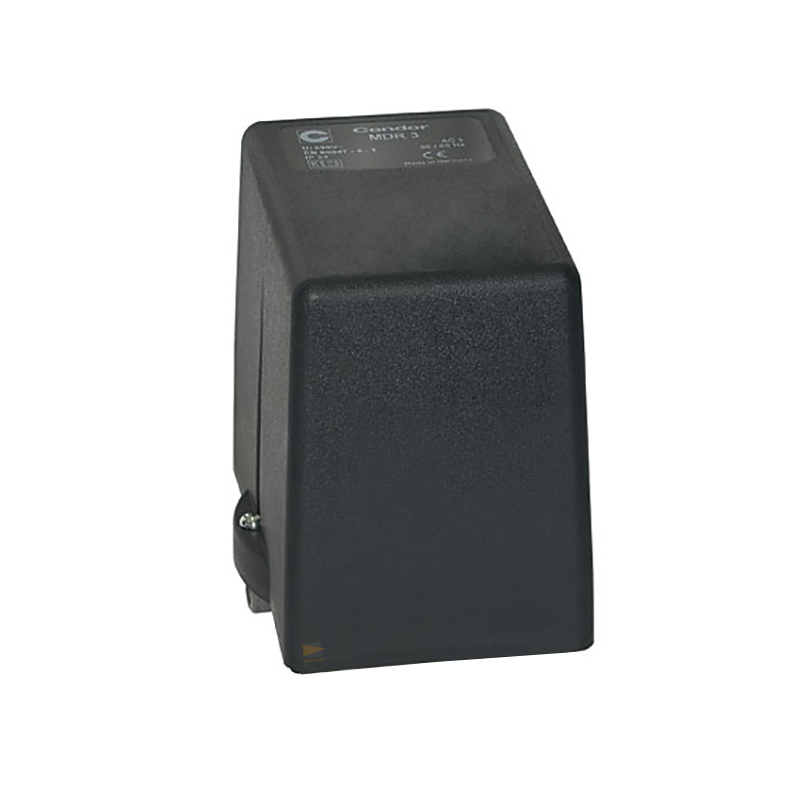

Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 4 -11 bar, max. Belastung 4-6,3 ATechnische Daten:Schaltvermögen7,5 kWAusschaltdruck max.12 barKontaktartÖffner (3-polig)Einstellbereich min.4 barEinstellbereich max.11 barSchutzartIP 54Schalthäufigkeitmax. 120 (elektrisch), 600 (mechanisch)AusführungDrehstromausführungDruckluftanschlussG 1/2max. Belastung4,0 - 6,3 AMediumstemperatur min.-5 °CMediumstemperatur max.80 °CAnschlussFlansch F4 G1/2** Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.Für 3/8" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
%
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
%
Druckschalter, Kompressoren, Drehstrom, F4 1/2, Mediumstemp. -5 °C bis 80 °C, G 1/2, Einstellbe. 4 -11 bar, max. Belastung 10-16 A
Technische Daten:
Schaltvermögen
7,5 kW
Ausschaltdruck max.
12 bar
Kontaktart
Öffner (3-polig)
Einstellbereich min.
4 bar
Einstellbereich max.
11 bar
Schutzart
IP 54
Schalthäufigkeit
max. 120 (elektrisch), 600 (mechanisch)
Ausführung
Drehstromausführung
Druckluftanschluss
G 1/2
max. Belastung
10,0 - 16,0 A
Mediumstemperatur min.
-5 °C
Mediumstemperatur max.
80 °C
Anschluss
Flansch F4 G1/2*
* Anschluß Flansch unten G 1/2 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Für 3/8" bzw. 1/4" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
Eigenschaften:
Drehstromführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig (öffner)
nach EN 60947
UL / CSA-Zulassung optional
Flanschmaterial=Aluminium-Druckguss
Technische Daten:
Bemessungsisolationsspannung
690V
Motorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)
2 HP
Schaltstücklebensdauer (AC3)
>1 x 105
Mechanische Lebensdauer
>1 x 106
Max. Schalthäufigkeit elektrisch
120
Max. Schalthäufigkeit mechanisch
600
Bemessungsbetriebsstrom le the bei 690 V AC 3
24 A
Berstdruck Pz
=16 >40 bar
=25 >60 bar
Zul. Medientemperatur Luft
- 5...+ 80 °C
Zul. Medientemperatur Wasser
+ 80 °C
Schutzart nach EN 60529
IP 54
Anschlussquerschnitt 1... feindrähtig 1x/2x
4 / 2,5 mm2
Anschlussquerschnitt 1... eindrähtig 1x/2x
6 / 4 mm2

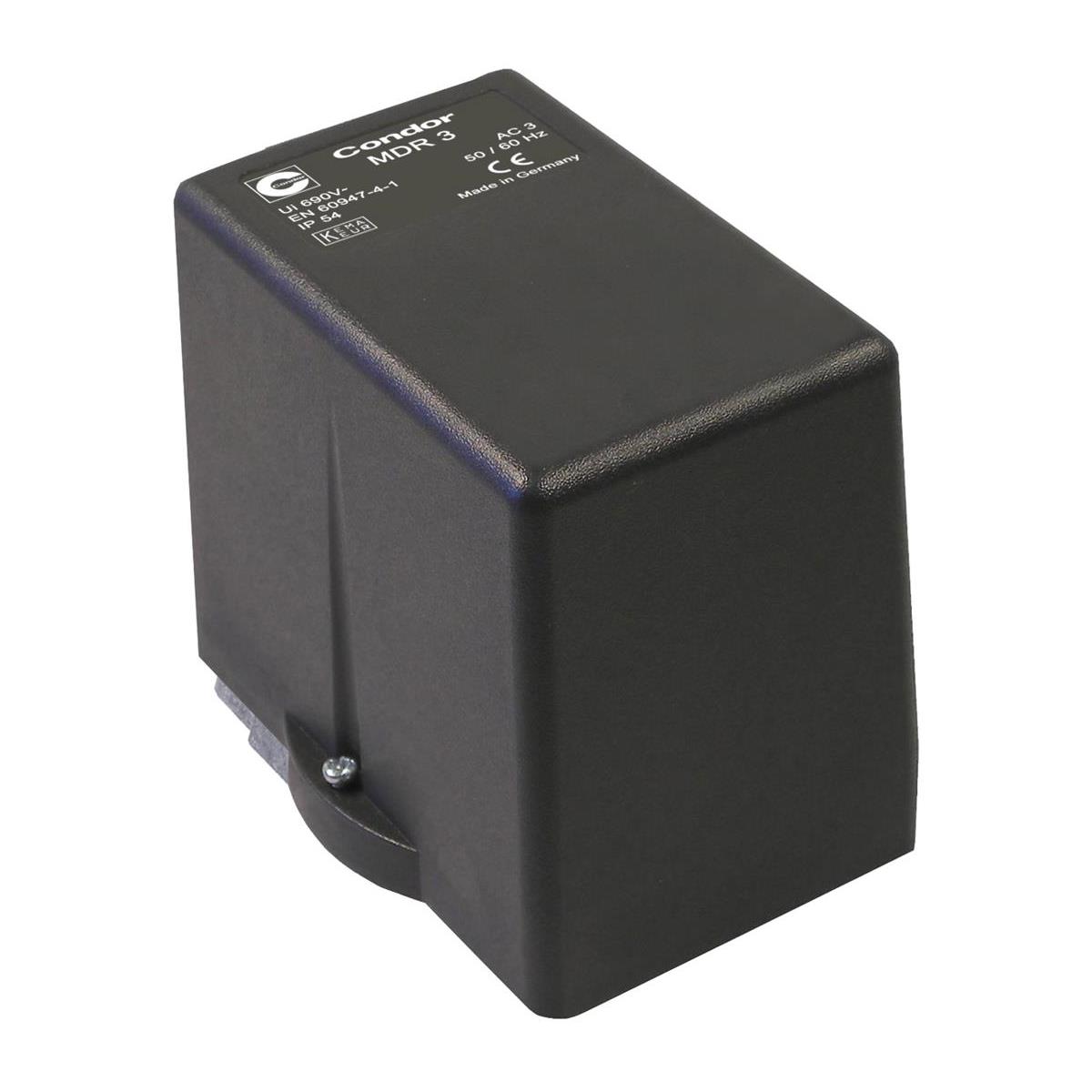

Condor-Druckschalter für Kompressoren Typ MDR 3/6Qualitätsprodukt für den automatischen Kompressorbetrieb ohne Ein-/Ausschalter.AusführungDrehstromEntlastungsventil-Einstellbereich1,3 - 6 barMotorschutz (Überschutzrelais)-max. Belastung-Ein-/Aus-Schalter-AnschlussFlansch G1/2Schaltvermögen7,5 kWmax. Ausschaltdruck35 barKontaktartÖffner (3-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 54max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Eigenschaften:
Drehstromführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig (öffner)
Gewinde: F4 1/2"
400 V Drehstromausführung
nach EN 60947
UL / CSA-Zulassung optional
Flanschmaterial=Aluminium-Druckguss
Druckbereich 4 - 11 bar
inkl. SK 3 Schaltkammer ohne Schaltschloss (ist bereits in der MDR3-Serie enthalten)
Technische Daten:
Bemessungsisolationsspannung
690V
Motorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)
2 HP
Motorschaltvermögen (AC3) Ue 240 V (1~)
2,2 kW
Motorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)
3 HP
Motorschaltvermögen (AC3) Ue 240 V (3~)
5,5 kW
Motorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)
7,5 HP
Motorschaltvermögen (AC3) Ue 400 V (3~)
7,5/11* kW
Motorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)
15 HP
Motorschaltvermögen (AC3) Ue 500 V (3~)
7,5/11* kW
Motorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)
20 HP
Motorschaltvermögen (AC3) Ue 690 V (3~)
7,5/11* kW
Schaltstücklebensdauer (AC3)
>1 x 105
Mechanische Lebensdauer
>1 x 106
Max. Schalthäufigkeit elektrisch
120
Max. Schalthäufigkeit mechanisch
600
Bemessungsbetriebsstrom le the bei 690 V AC 3
24 A
Berstdruck Pz
=16 >40 bar
=25 >60 bar
Zul. Medientemperatur Luft
- 5...+ 80 °C
Zul. Medientemperatur Wasser
+ 80 °C
Schutzart nach EN 60529
IP 54
Anschlussquerschnitt 1... feindrähtig 1x/2x
4 / 2,5 mm2
Anschlussquerschnitt 1... eindrähtig 1x/2x
6 / 4 mm2
Hinweis: Bitte beachten Sie bei der Installation die Bedienungsanleitung und die Einstellhinweise.
18
%
Motorschutzrelais (Überstromrelais) 10/16 ATechnische Daten:BeschreibungMotorschutzrelais (Überstromrelais) 10/16 ADiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
