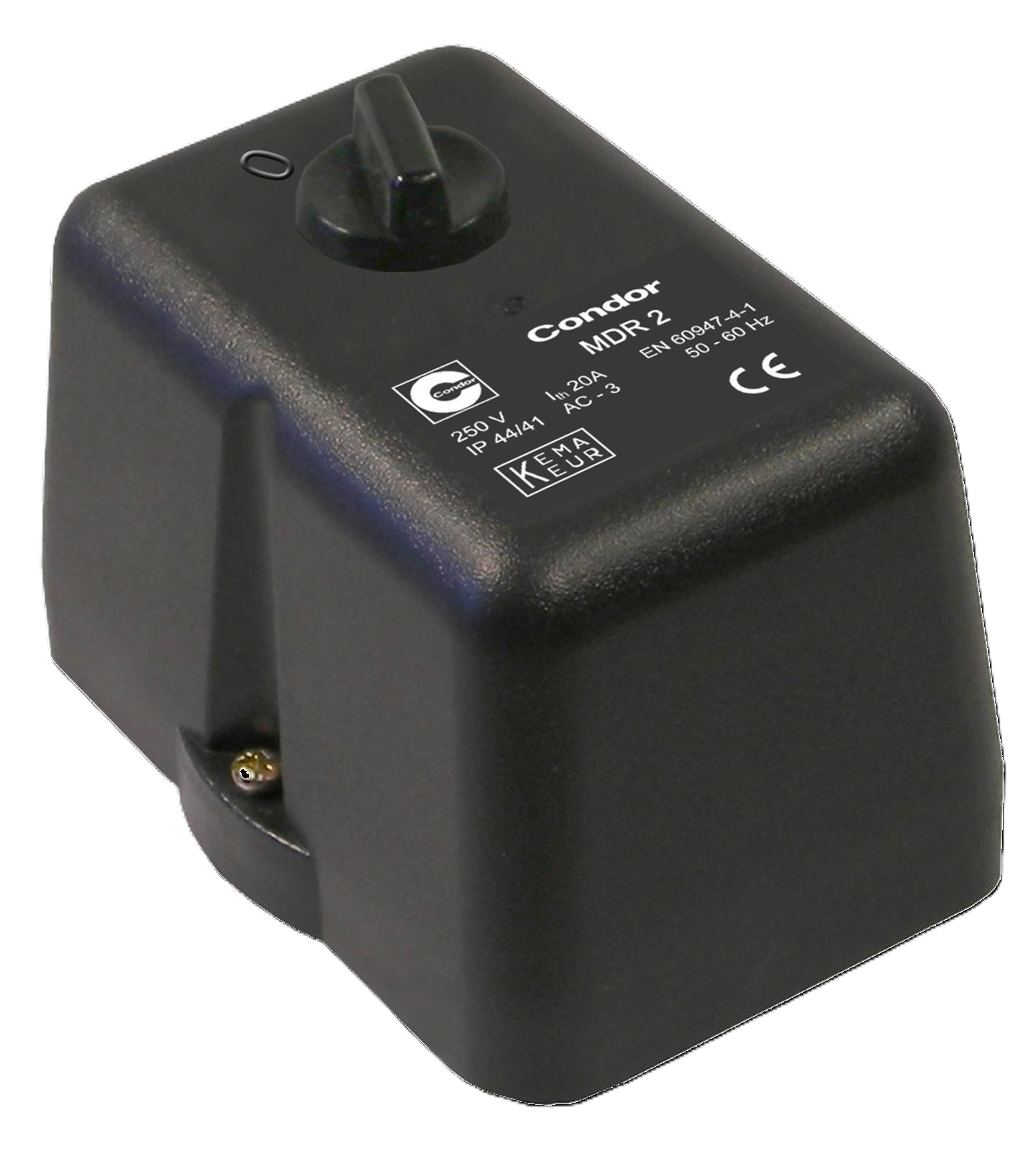

Condor Druckschalter MDR 2 - Wechselstromausführung
Sie benötigen eine technische Beratung, um den richtigen Druckschalter zu finden? Kein Problem! Sie können uns telefonisch oder auch bequem über unser Kontaktformular kontaktieren.
Filter

                                –




        Filter anwenden

                - Kompressoren
 - Druckluftzubehör
 - Aufbereitung
 - Werkzeuge
 -

                                            Ersatzteile




- für Aufbereitungs-Produkte
 -

                                            für Druckschalter




- Druckschalter Condor MDR 1
 - Druckschalter Condor MDR 11
 -

                                            Druckschalter Condor MDR 2




 - Druckschalter Condor MDR 21
 - Druckschalter Condor MDR 3
 - Druckschalter Condor MDR 4
 - Druckschalter Condor MDR 43
 - Druckschalter Condor MDR 5
 - Druckschalter Condor MDR 53
 - Druckschalter Condor MDR-F
 - Druckschalter sonstige
 - mehr Kompressoren-Druckschalter

 - für Kompressoren
 - für Reifenfüllgeräte
 - Schneider Druckluft Ersatzteile

 - Messtechnik
 - Marken
 - Angebote
 - Unternehmen
 - Info-Center
 - Service



                                    Sofort verfügbar






                                                            74
                                                    %















                                    Sie wollen, dass Ihr Druckschalter Kompressor wieder einwandfrei läuft? Dann könnte der Austausch Ihres Druckschalters Abhilfe schaffen. Mit dem Condor Druckschalter MDR 2/11 erhalten Sie nicht nur einen langlebigen Ersatzdruckschalter in Wechselstromausführung, sondern gleichzeitig ein ideales Komplettpaket: Der hochwertige Druckschalter für Ihren Kompressor ist bereits mit vier 1/4-Zoll-Anschlüssen und Drehschalter vorkonfiguriert und wird mit Anlaufentlastungsventil geliefert. Die vier Druckanschlüsse des Condor MDR 2/11 sind in gewohnter Condor-Qualität aus massivem hochwertigem Aluminiumdruckguss gefertigt und machen den Schalter von Grund auf stabil. Wussten Sie schon? Die gleichbleibende Qualität der Condor Druckschalter wird kontinuierlich in umfangreichen Tests überprüft!
Die Vorteile des Condor MDR 2/11 Kompressor Druckschalters:
	hochwertiges Condor Qualitätsprodukt „Made in Germany“
	effizienter elektro-mechanischer Leistungsdruckschalter mit Drehschalter
	mit 4 praktischen Anschlüssen aus extra massivem Aluminiumdruckguss
	Anlaufentlastungsventil AEV 2S im Lieferumfang enthalten
	Kompressor Druckschalter mit strapazierfähiger Membran aus NBR/SBR
	ideal für den Betrieb mit Druckluft / Kompressoren
	individuell einstellbar (im definierten Bereich)
Technische Daten:


			Ausführung
			Wechselstrom


			Entlastungsventil
			AEV 2S


			Einstellbereich
			4 - 12 bar


			Ein-/Aus-Schalter
			Drehschalter


			Anschluss*
			Flansch 4 x 1/4"


			Schaltvermögen
			2,2 kW


			max. Ausschaltdruck
			12 bar


			Kontaktart
			Öffner (2-polig)


			Mediumstemperatur
			-5 °C bis +80 °C


			Schutzart
			IP 44


			max. Schalthäufigkeit/h
			120 (elektrisch) - 600 (mechanisch)


* Druckschalter Kompressor Anschlüsse: Flansch unten G 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) links,
rechts und vorne - z. B. für Manometer- oder Sicherheitsventil-Anschluss.
Condor Druckschalter MDR 2/11 – DER Druckschalter für Ihren Kompressor!
Der MDR 2/11 ist ein qualitativer Leistungsdruckschalter für den automatischen Kompressorbetrieb mit Wechselstrom. Der Kompressor Druckschalter mit einem Schaltvermögen von 2,2 kW besitzt einen separaten Drehschalter und wurde in verschiedenen Prüfverfahren in die Schutzklasse IP 44 (nach EN 60947) eingruppiert. Das macht ihn so flexibel: Gleich 4 Anschlüsse bietet der Condor MDR Kompressor Druckschalter 2/11 – der Hauptanschluss geht nach unten mit G 1/4" Innengewinde und die drei weiteren Anschlüsse gehen nach links, rechts und vorne mit G 1/4" Innengewinde. Sie brauchen nicht alle Anschlüsse? Dann einfach die nicht benötigten Anschlüsse mit Verschlussschrauben versehen. Ein weiteres Plus: Die Voreinstellung des MDR 2/11 mit 7,0 bar Einschaltdruck und 9,0 bar Ausschaltdruck kann individuell angepasst werden. Eine detaillierte Einstellhilfe dazu liefern wir Ihnen selbstverständlich mit. Außerdem erhalten Sie den Druckluft Druckschalter von Condor im Paket mit Anlaufentlastungsventil AEV 2S, das für eine 6 mm Kunststoff-Entlastungsleitung geeignet ist. Wenn Sie nicht sicher sind, ob diese Konfiguration für Sie passend ist, dann fragen Sie uns! Wir beraten Sie gerne.
Wichtige Hinweise zum Condor MDR 2/11 Druckschalter:
	Wir empfehlen den Tausch Ihres Kompressor Druckschalters immer mithilfe einer Elektrofachkraft.
	Nicht benötigte Anschlüsse müssen mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
	Passende Kabelverschraubungen (z. B. Würgenippel), sind bei dem MDR 2/11 im Lieferumfang enthalten.
	Für 1/2" bzw. 3/8" Anschlüsse erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen.
	Gerne senden wir Ihnen die Montageanleitung sowie Einstellhinweise per E-Mail zu.

















                                    Sofort verfügbar



















                                    Condor Entlastungsventil EV 2S für MDR 2 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.

















                                    Sofort verfügbar



















                                    Condor Entlastungsventil EV 2 für MDR 2 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung. Weitere Angaben: Datenblatt P 3-94.pdf Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).

















                                    Sofort verfügbar




















Wechselstromausführung
Schaltvermögen 2,2 kW
max. Ausschaltdruck 12 bar
2-polig (öffner)
nach EN 60947
Flanschmaterial=Aluminium-Druckguss
Grundeinstellung: 7 - 9 bar
Technische Daten:
Bemessungsisolationsspannung
500V
Mototrschaltvermögen (AC 3)
2,2 kW
Schaltstücklebensdauer (AC 3)
>1 x 105
Mechanische Lebensdauer
>5 x 105
Max. Schalthäufigkeit elektrisch
120
Max. Schalthäufigkeit mechanisch
600
Bemessungsbetriebsstrom le bei 240 V AC 3
16A
Berstdruck Pz
>35 bar
Zul. Medientemperatur Luft
- 5...+ 80 °C
Zul. Medientemperatur Wasser
+ 80 °C
Schutzart nach EN 60529
IP 44
Anschlussquerschnitt 1... feindrähtig 1x/2x
2,5 / 2,5 mm2
Anschlussquerschnitt 1... eindrähtig 1x/2x
2,5 / 2,5 mm2

















                                                                                        2 x sofort verfügbar



















                                    Condor-Druckschalter für Kompressoren Typ MDR 2/11Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.AusführungWechselstromEntlastungsventil-Einstellbereich4 - 12 barEin-/Aus-SchalterjaAnschluss*Flansch 3 x 1/4", 1 x 1/2"Schaltvermögen2,2 kWmax. Ausschaltdruck12 barKontaktartÖffner (2-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 44max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)* Anschluß Flansch unten G 1/2" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.

















                                    Sofort verfügbar



















                                     Betriebsstundenzähler und Haube für MDR-2Spannung: 230V/ 50Hz

















                                    Sofort verfügbar





















                                    Sofort verfügbar



















                                    Condor Anlauf-Entlastungsventil AEV 2WS für MDR 2 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.Hersteller-Artikel-Nr. 200772

















                                    Sofort verfügbar



















                                    Condor Anlauf-Entlastungsventil AEV 2 für MDR 2 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.Hersteller-Artikel-Nr. 200727

















                                    Sofort verfügbar



















                                    Condor Entlastungsventil EV 2WS für MDR 2 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff-Entlastungsleitung.Hersteller-Artikel-Nr. 200710

















                                    Sofort verfügbar






                                                            11
                                                    %
















	Flansch 1/4"
	Druckbereich pAus in bar 4-12 bar
	Ein-/Ausschaltknopf

















                                    Sofort verfügbar



















                                    Condor Entlastungsventil EV 2W für MDR 2 Druckschaltermit Schraubbefestigung für 6 mm Kunststoff- oder Kupfer-Entlastungsleitung.Hersteller-Artikel-Nr. 200697

















                                    Sofort verfügbar



















                                    WechselstromausführungSchaltvermögen 2,2 kWmax. Ausschaltdruck 12 bar2-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung500VMototrschaltvermögen (AC 3)2,2 kWSchaltstücklebensdauer (AC 3)>1 x 105Mechanische Lebensdauer>5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 240 V AC 316ABerstdruck Pz>35 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitt 1... feindrähtig 1x/2x2,5 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x2,5 / 2,5 mm2

















                                    Sofort verfügbar



















                                    WechselstromausführungSchaltvermögen 2,2 kWmax. Ausschaltdruck 12 bar2-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung500VMototrschaltvermögen (AC 3)2,2 kWSchaltstücklebensdauer (AC 3)>1 x 105Mechanische Lebensdauer>5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 240 V AC 316ABerstdruck Pz>35 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitt 1... feindrähtig 1x/2x2,5 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x2,5 / 2,5 mm2

















                                    Sofort verfügbar






                                                            26
                                                    %















                                    Condor Anlauf-Entlastungsventil AEV 2S für MDR 2 Druckschaltermit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung.Hersteller-Artikel-Nr. 200741

















                                    Sofort verfügbar





















                                                                                        Lieferzeit anfragen






                                                            65
                                                    %















                                    Condor-Druckschalter für Kompressoren Typ MDR 2/11 mit Entlastungsventil EV 2S mit Schnellkupplung für 6 mm Kunststoff-Entlastungsleitung und Kabelverschraubungen 1 x mit Zugentlastung PG 11 Z und 1 x mit Zugentlastung PG 11 ZKQualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.
Ausführung
Wechselstrom
Entlastungsventil
EV 2S
Einstellbereich
4 - 12 bar / Voreinstellung 6 - 8 bar
Ein-/Aus-Schalter
ja
Anschluss*
Flansch 4 x 1/4"
Schaltvermögen
2,2 kW
max. Ausschaltdruck
12 bar
Kontaktart
Öffner (2-polig)
Mediumstemperatur
-5 °C bis +80 °C
Schutzart
IP 44
max. Schalthäufigkeit/h
120 (elektrisch) - 600 (mechanisch)
* Anschluß Flansch unten G 1/4" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.Für 1/2" bzw. 3/8" Anschluss erhalten Sie bei uns selbstverständlich die entsprechenden Reduzierungen - zu finden unter Zubehör. Benötigen Sie eine andere Ausführung - gerne beraten wir Sie telefonisch.














                                                          Entdecken Sie hier einige Zusatzinformationen zu Ihrem Condor Druckschalter MDR 2:
Download Bedienungsanleitung Condor Druckschalter MDR 2
Download Einstellhinweise Condor Druckschalter MDR 2
Download Katalogseiten Condor Druckschalter MDR 2
Download Montageanleitung Condor Entlastungsventile
Download Übersicht Condor Leistungsdruckschalter für Wechselstrom
Download Medienbeständigkeitstabelle Condor MDR Druckschschalter
