Druckluftbehälter
Wir bieten Ihnen Druckluftbehälter, Luftkessel und Drucklufttanks in jeglichen Größen und Variationen. Egal ob große, kleine, stehende oder liegende Druckluftbehälter, verzinkte, beschichtete oder feuerverzinkte Druckluftkessel – wir haben für jede Anforderung und jede räumliche Gegebenheit den richtigen Behälter. Sie benötigen noch ein passendes Sicherheitsventil?

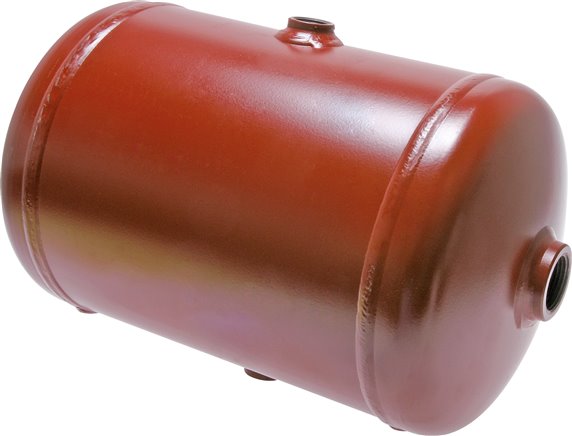

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungblau lackiert (RAL 5015)Inhalt (L)20Betriebsdruck (bar)0 - 10Ø (mm)246Länge (mm)500Anschlüsse (IG)2 x G 1/2, 2 x G 1"Passende BehälterbefestigungenBHLF 20/30BeschreibungDruckluftbehälterTemperaturbereich (°C)-40 bis +100Gewicht9 kg / Stk.

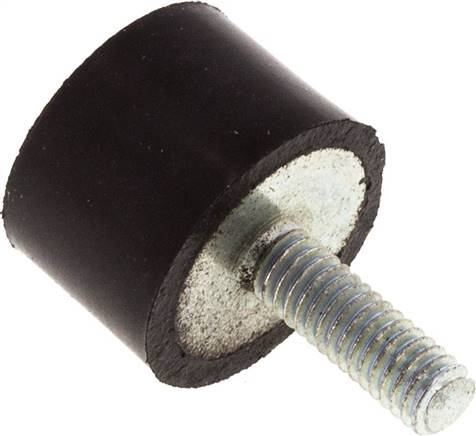

Verwendung:zur Schalldämmung und SchwingungsisolationWerkstoffe:NR 55° Shore mit Stahlplatte (verzinkt)Weitere Eigenschaften:AnschlusseinseitigAusführungmit GewindestiftØ D (mm)15Höhe (mm)10GewindeM 4 x 12Gewicht3.8 g / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl sehr wichtig. Lackierte Behälter sind eine preisgünstige Alternative zur verzinkten Ausführung. Damit anfallendes Kondensat kontinuierlich abgeschieden wird, empfehlen wir den Einsatz eines automatischen Kondensatableiters. Siehe passendes Zubehör. Technische Daten : Inhalt (l) 900 Behälter Ausführung stehend, lackiert RAL5015 Druck (bar) 11 Durchmesser Ø (mm) 800 Höhe gesamt (mm) 2120 Höhe bis Behälterboden (mm) 130 Druckluft Anschlüsse 4 x 1 1/2", 2 x 2" Armaturensatz Inklusiv Sicherheitsventil 3/8", 10,8 bar, 7237 l/min Gewicht (kg) 230 Behälter Norm * CE * Einfacher Druckbehälter gemäss Norm 2014/29/EU Weitere Masse siehe Zeichnung im Download Technische Änderungen ohne Ankündigung vorbehalten

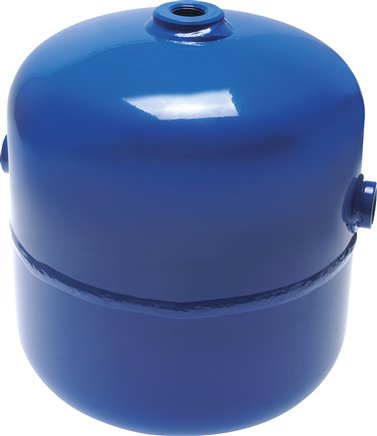

Werkstoffe:Stahl, pulverbeschichtetTemperaturbereich:-10°C bis +60°CWeitere Eigenschaften:Ausführung4 AnschlüsseInhalt (L)2,5Betriebsdruck (bar)0 - 11Ø (mm)160Länge (mm)175Anschlüsse (IG)G 1/2"BefestigungswinkelBHLFPBeschreibungDruckluftbehälterGewicht1,5 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungrot lackiert (RAL 3009, 2-K)Inhalt (L)60Betriebsdruck (bar)0 - 11Ø (mm)276Länge (mm)1.140Anschlüsse (IG)3 x G 1/2, 2 x G 1"Passende BehälterbefestigungenBHLF 40/60BeschreibungDruckluftbehälterTemperaturbereich (°C)-40 bis +100Gewicht23 kg / Stk.
Temperaturbereich:-40°C bis +50°C*mit FüßenWeitere Eigenschaften:Werkstoff1.4301Inhalt (L)12Betriebsdruck (bar)0 - 11Ø (mm)220Länge (mm)382Anschlüsse (IG)4 x G 1/2"Gewicht4,8 kg / Stk.
Temperaturbereich:-10°C bis +100°CHinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Lieferumfang:Behälter inkl. 2 HalteklammernWeitere Eigenschaften:Werkstoff1.4301Inhalt (L)0,1Betriebsdruck (bar)-0,95 bis 16Ø (mm)40Länge (mm)132Anschlüsse (IG)2 x G 1/8"Gewicht200 g / Stk.
Druckluftbehälter BHL 10/11 GF grundiert/lackiert in rot mit FüßenTechnische Daten: Inhalt 10 Liter max. Druck 11 bar Ausführung grundiert / lackiert in rot (RAL 3009, 2-K) Durchmesser 206 mm Länge 357 mm Anschlüsse (IG) 2xG 1/2, 2 x G1
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl sehr wichtig.Lackierte Behälter sind eine preisgünstige Alternative zur verzinkten Ausführung. Damit anfallendes Kondensat kontinuierlich abgeschieden wird, empfehlen wir den Einsatz eines automatischen Kondensatableiters. Siehe passendes Zubehör.Technische Daten : Inhalt (l)1000Behälter Ausführungstehend, lackiert RAL5015Druck (bar)12Durchmesser Ø (mm)800Höhe gesamt (mm)2315Höhe bis Behälterboden (mm)115Druckluft Anschlüsse4 x 2"Gewicht (kg)230Behälter Norm *PED* PED: Gemäss Druckgeräteverordnung 2014/68/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungpulverbeschichtet in schwarz (RAL 9005)für Behälter-Ø (mm)276Beschreibung1 Stk. Behälterbefestigungsband für BHL 40/11 (G), BHL 60/11Temperaturbereich (°C)-40 bis +100Gewicht1 kg / Stk.
Werkstoffe:Stahl, pulverbeschichtetTemperaturbereich:-10°C bis +60°CWeitere Eigenschaften:Ausführung4 AnschlüsseInhalt (L)4,8Betriebsdruck (bar)0 - 11Ø (mm)210Länge (mm)195Anschlüsse (IG)G 1/2"BefestigungswinkelBHLFPBeschreibungDruckluftbehälterGewicht2,4 kg / Stk.

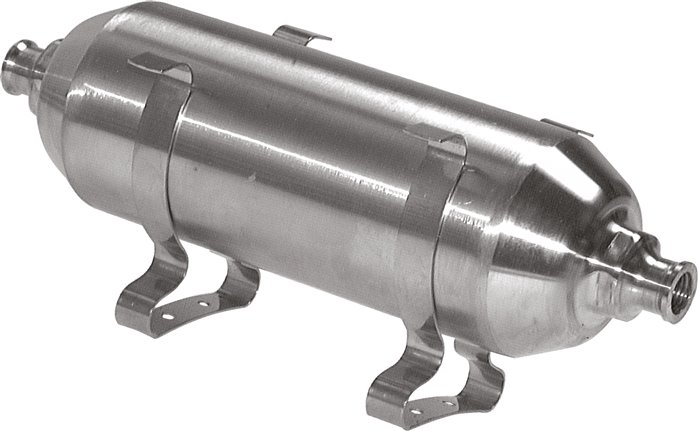

Temperaturbereich:-10°C bis +100°CHinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Lieferumfang:Behälter inkl. 2 HalteklammernWeitere Eigenschaften:Werkstoff1.4301Inhalt (L)0,4Betriebsdruck (bar)-0,95 bis 16Ø (mm)52Länge (mm)240Anschlüsse (IG)2 x G 1/4"Gewicht550 g / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl sehr wichtig. Lackierte Behälter sind eine preisgünstige Alternative zur verzinkten Ausführung. Damit anfallendes Kondensat kontinuierlich abgeschieden wird, empfehlen wir den Einsatz eines automatischen Kondensatableiters. Siehe passendes Zubehör. Technische Daten : Inhalt (l) 720 Behälter Ausführung stehend, lackiert RAL5015 Druck (bar) 11 Durchmesser Ø (mm) 800 Höhe gesamt (mm) 1745 Höhe bis Behälterboden (mm) 150 Druckluft Anschlüsse 4 x 2" Armaturensatz Inklusiv Sicherheitsventil 3/8", 10,8 bar, 7237 l/min Gewicht (kg) 180 Behälter Norm * CE * Einfacher Druckbehälter gemäss Norm 2014/29/EU Weitere Masse siehe Zeichnung im Download Technische Änderungen ohne Ankündigung vorbehalten
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungresedagrün lackiert (RAL 6011)Inhalt (L)40Betriebsdruck (bar)0 - 11Ø (mm)276Länge (mm)790Anschlüsse (IG)3 x G 1/2, 2 x G 1"Passende BehälterbefestigungenBHLF 40/60BeschreibungDruckluftbehälterTemperaturbereich (°C)-40 bis +100Gewicht16 kg / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Überragenden Korrosionsschutz bietet die im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine massiv längere Lebensdauer gegenüber unbeschichteten Druckluftbehältern.Technische Daten : Inhalt (l)900Behälter Ausführungstehend, verzinktDruck (bar)11Durchmesser Ø (mm)790Höhe gesamt (mm)2213Höhe bis Behälterboden (mm)200Druckluft Anschlüsse4 x 2"ArmaturensatzInklusivSicherheitsventil3/8", 10,8 bar, 7237 l/minGewicht (kg)204Behälter Norm *CE* Einfacher Druckbehälter gemäss Norm 2014/29/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten

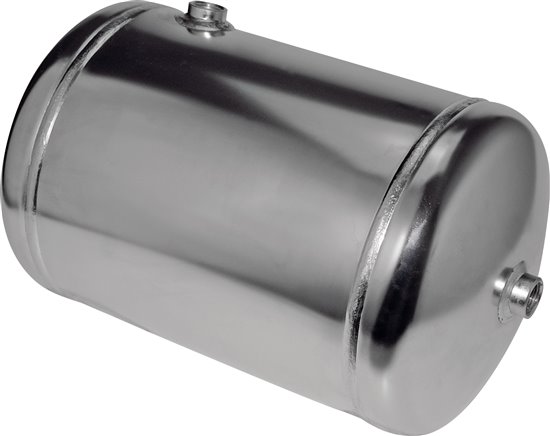

Temperaturbereich:-40°C bis +50°C*mit FüßenWeitere Eigenschaften:Werkstoff1.4301Inhalt (L)24Betriebsdruck (bar)0 - 11Ø (mm)273Länge (mm)493Anschlüsse (IG)4 x G 1/2"Gewicht10 kg / Stk.

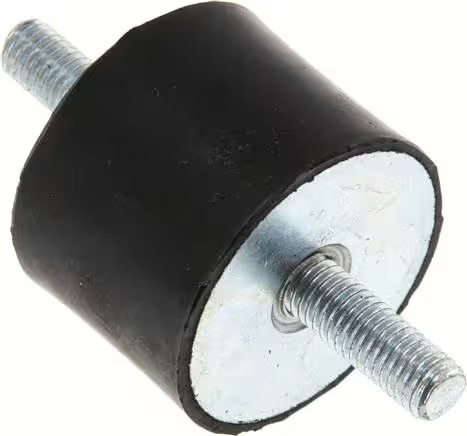

Mit beidseitigem Gewinde Verpackungsinhalt 4 Stück Technische Daten Durchmesser 40 mm Größe M 8

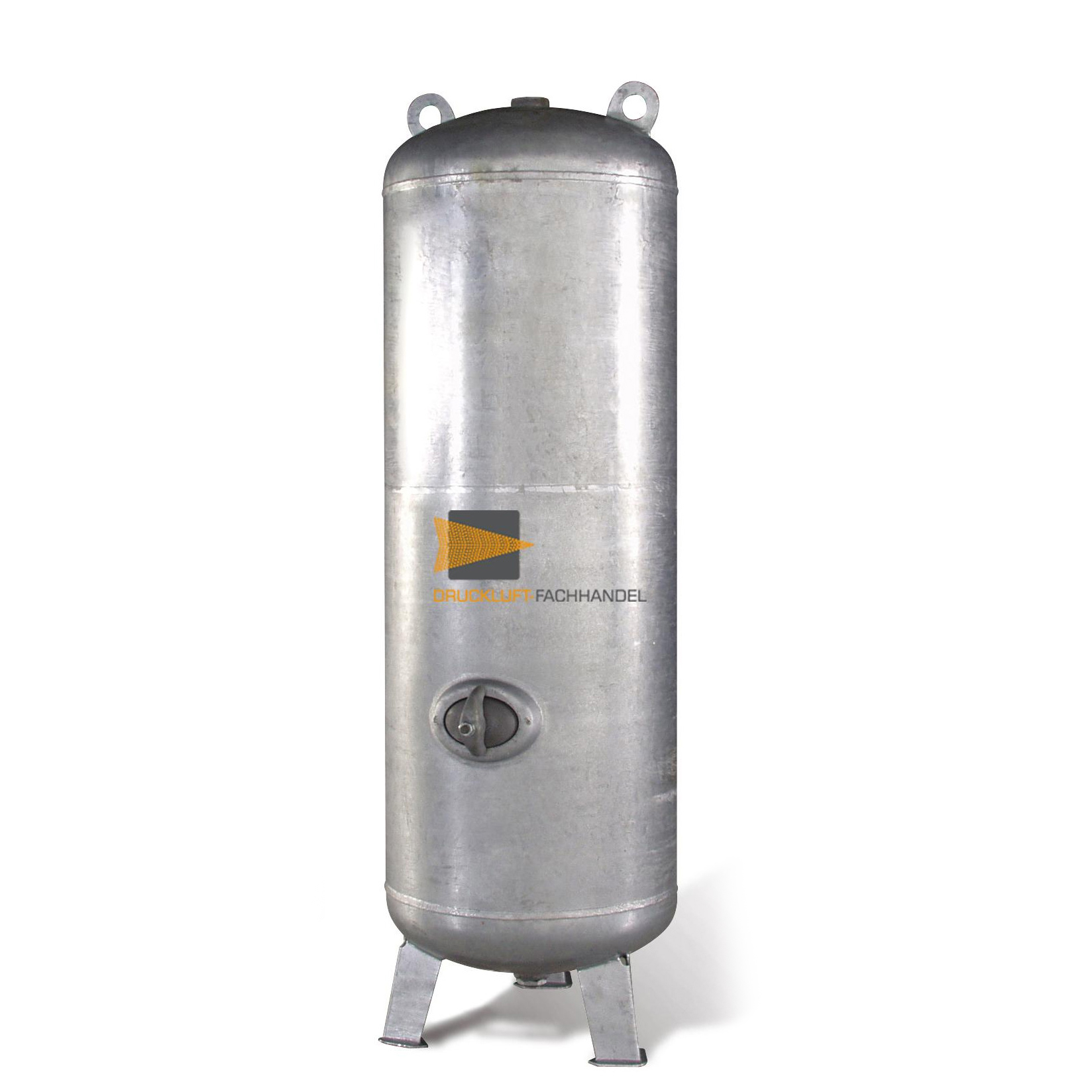

Druckluftbehälter / 270 Liter / 11 bar / stehend / verzinktDruckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig. Die robuste Ausführung nach den Berechnungsvorgaben des Regelwerks AD 2000 macht Prüfzyklen von fünf Jahren möglich. Überragenden Korrosionsschutz bietet die nach DIN EN ISO 1461 im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine ca. dreimal längere Lebensdauer gegenüber herkömmlichen beschichteten Druckluftbehältern.Die Reinigung, Wartung und Behälterprüfung geht dank groß dimensionierter Hand-/ bzw. Mannlöcher schneller vor sich und erhöht damit die Wirtschaftlichkeit.Bescheinigung für Bau- und Druckluftprüfung sowie Herstellerbescheinigung liegen bei.Technische Daten: Behältervolumen 270 Liter Zulässiger Höchstüberdruck 11 bar Oberfläche nach DIN 50976 verzinkt Ausführung stehend Ein-/Austrittsstutzen 4 x Rp 1/2'', 5 x Rp 1'' Höhe 1795 mm Durchmesser 500 mm Gewicht 103 kg Regelwerk AD 2000

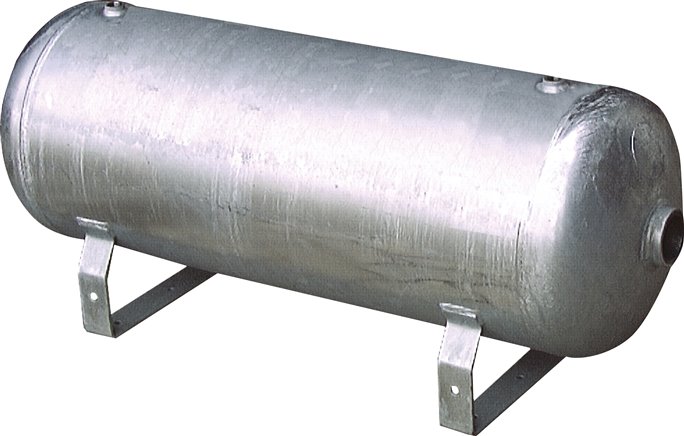

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)40Betriebsdruck (bar)11Ø (mm)276Länge (mm)790Anschlüsse (IG)2 x Rp 1/4, 1 x Rp 3/8, 2 x Rp 1/2, 2 x Rp 1"Temperaturbereich (°C)-10 bis +100Gewicht20 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)150Betriebsdruck (bar)11Ø (mm)450Länge (mm)1.100Anschlüsse (IG)3 x Rp 1/2, 2 x Rp 2"Temperaturbereich (°C)-20 bis +50Gewicht71 kg / Stk.

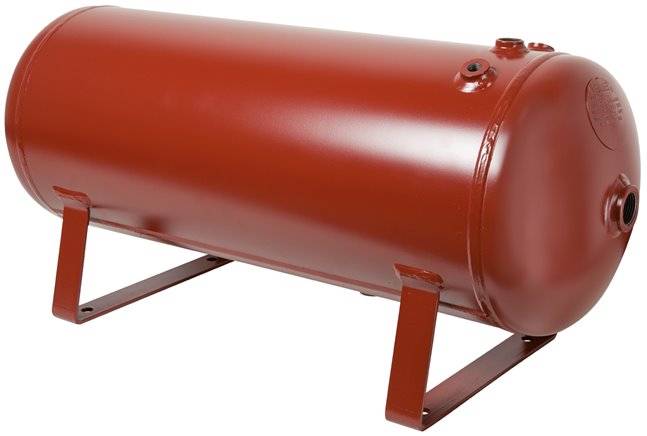

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur in blau erhältlich, **grundiertWeitere Eigenschaften:AusführunggrundiertInhalt (L)250Betriebsdruck (bar)0 - 11Ø (mm)500Länge (mm)1.480Anschlüsse (IG)3 x G 1/2, 2 x G 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht107 kg / Stk.
Druckluftbehälter / 900 Liter / 11 bar / stehend / verzinktDruckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Die robuste Ausführung nach den Berechnungsvorgaben des Regelwerks AD 2000 macht Prüfzyklen von fünf Jahren möglich. Überragenden Korrosionsschutz bietet die nach DIN EN ISO 1461 im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine ca. dreimal längere Lebensdauer gegenüber herkömmlichen beschichteten Druckluftbehältern.Technische Daten: Behältervolumen 900 Liter Zulässiger Höchstüberdruck 11 bar Oberfläche nach DIN 50976 verzinkt Ausführung stehend Ein-/Austrittsstutzen 2 x G22 x G11/2 Höhe 2.170 mm Durchmesser 800 mm Gewicht 238 kg Regelwerk AD 2000 Alternativen auf Anfrage: liegende Ausführung 16 bar Ausführung

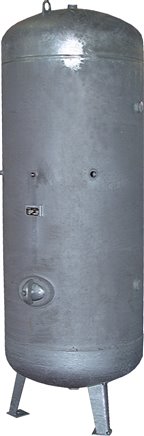

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)250Betriebsdruck (bar)16Ø (mm)500Höhe (mm)1.565Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1, 4 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht115 kg / Stk.
Druckluftbehälter, verzinkt, feuerverzinkt uvm.
In einer Druckluftstation dienen Druckbehälter als Speichermedium und stellen bei Bedarf Puffervolumen zur Verfügung. Auf diese Weise können sie Verbrauchsspitzen abdecken. Oftmals muss Ihr Druckluftbehälter auch Kondensat aus der Druckluft abscheiden. Dies kann mittels eines Kondensatablasshahns erfolgen. Achten Sie hierbei auf unsere passenden Bundle-Angebote mit Kondensatableitern, passenden Armaturensätzen und Verbindungsschläuchen.
Druckluftbehälter ist nicht gleich Druckbehälter! Die richtige Größe des Drucklufttanks ist aus mehreren Gründen entscheidend. Zum einen speichert Ihr Druckluftbehälter ihre erzeugte Druckluft und gleicht Verbrauchtspitzen aus - je nach Größe Ihrer Druckluftstation sollte also die Größe des Luftkessels passend ausgelegt sein. Zum anderen können Sie gegebene Raumdefizite problemlos ausfüllen und sinnvoll nutzen, indem Sie sich für eine passende Ausführung des Druckluftkessels entscheiden (liegend, stehend). Für einen optimalen Schutz und eine lange lebensdauer sollte an Ihrem Drucklufttank auch ein zuverlässiger Korrosionsschutz gegeben sein, z. B. eine nach DIN EN ISO 1461 im Tauchbad innen und außen aufgebrachte Feuerverzinkung, wie bei diesem Behälter. Diese sorgt für eine dreimal längere Lebensdauer gegenüber herkömmlich beschichteten Druckluftkesseln!
Behälter gibt es in unterschiedlichsten Formen und Größen. Sie können bequem zwischen folgenden Behälter-Ausführungen wählen:
- Druckluftbehälter liegend
- Druckluftbehälter stehend
- Druckluftbehälter groß
- Druckluftbehälter klein bzw. Kleinstbehälter
Desweiteren bieten wir Ihnen zum Beispiel verzinkte, feuerverzinkte, beschichtete oder lackierte Druckluftkessel an.
Unser Tipp: Sie können Ihren Kompressor in Kombination mit einem Druckluftbehälter platzsparend einsetzen, indem Sie im Vorfeld kalkulieren, inwiefern ein stehender, liegender, großer oder kleiner Druckluftkessel sich besser in Ihre Räumlichkeiten integrieren lässt.
Druckluftbehälter – wo platzieren?
Die richtige Position Ihres Druckluftbehälters im Kompressorraum beeinflusst maßgeblich die Effizienz, Stabilität und Langlebigkeit Ihrer Druckluftanlage. Ein clever platzierter Behälter sorgt dafür, dass Kondensat optimal abgeschieden wird, Filter und Trockner entlastet werden und die Druckluft gleichmäßig zur Verfügung steht. Stehende Behälter sparen Platz und erleichtern Wartung, liegende Behälter fügen sich besser in enge oder horizontale Anlagenlayouts ein.
Für eine praxisnahe Übersicht, wie Sie Ihren Druckluftbehälter optimal im Kompressorraum platzieren, inklusive Empfehlungen zu Reihenfolge, Bauform und Kondensatmanagement, lesen Sie hier weiter: Druckluftbehälter im Kompressorraum: Platzierung im Überblick.
