Druckluftbehälter
Wir bieten Ihnen Druckluftbehälter, Luftkessel und Drucklufttanks in jeglichen Größen und Variationen. Egal ob große, kleine, stehende oder liegende Druckluftbehälter, verzinkte, beschichtete oder feuerverzinkte Druckluftkessel – wir haben für jede Anforderung und jede räumliche Gegebenheit den richtigen Behälter. Sie benötigen noch ein passendes Sicherheitsventil?
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)350Betriebsdruck (bar)11Ø (mm)550Höhe (mm)1.785Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1, 4 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht136 kg / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Überragenden Korrosionsschutz bietet die im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine massiv längere Lebensdauer gegenüber unbeschichteten Druckluftbehältern.Technische Daten : Inhalt (l)500Behälter Ausführungstehend, verzinktDruck (bar)16Durchmesser Ø (mm)600Höhe gesamt (mm)2120Höhe bis Behälterboden (mm)175Druckluft Anschlüsse4 x 2"ArmaturensatzInklusivSicherheitsventil3/4", 16 bar, 26176 l/minGewicht (kg)173Behälter Norm *CE* Einfacher Druckbehälter gemäss Norm 2014/29/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten

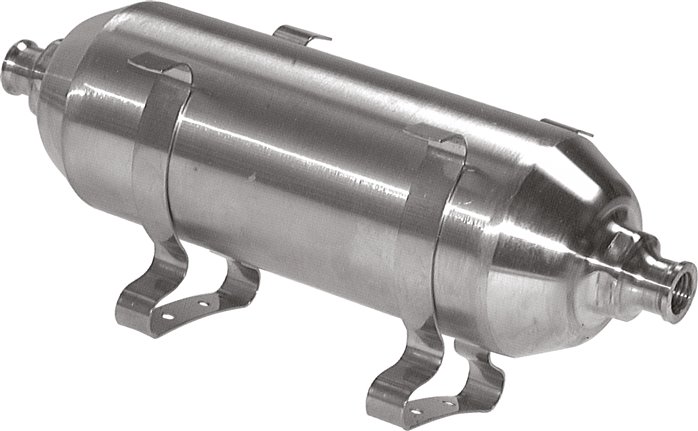

Temperaturbereich:-10°C bis +100°CHinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Lieferumfang:Behälter inkl. 2 HalteklammernWeitere Eigenschaften:Werkstoff1.4301Inhalt (L)0,75Betriebsdruck (bar)-0,95 bis 16Ø (mm)70Länge (mm)248Anschlüsse (IG)2 x G 1/4"Gewicht700 g / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)20Betriebsdruck (bar)11Ø (mm)246Länge (mm)516Anschlüsse (IG)2 x Rp 1/4, 1 x Rp 3/8, 2 x Rp 1/2, 2 x Rp 1-1/4"Temperaturbereich (°C)-10 bis +100Gewicht16 kg / Stk.

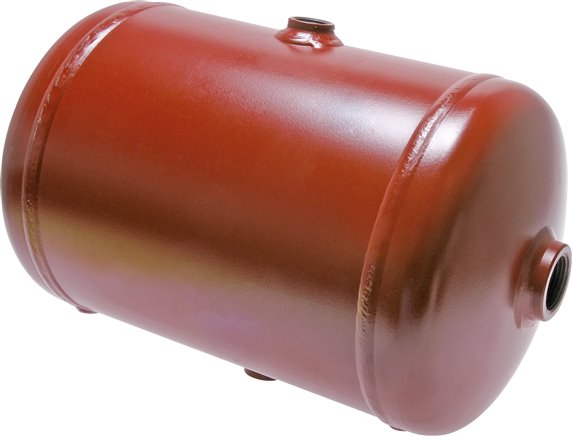

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungrot lackiert (RAL 3009, 2-K)Inhalt (L)5Betriebsdruck (bar)0 - 10Ø (mm)154Länge (mm)332Anschlüsse (IG)2 x G 1/2, 2 x G 1"BeschreibungDruckluftbehälterTemperaturbereich (°C)-40 bis +100Gewicht4,2 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungrot lackiert (RAL 3009, 2-K)Inhalt (L)40Betriebsdruck (bar)0 - 11Ø (mm)276Länge (mm)790Anschlüsse (IG)3 x G 1/2, 2 x G 1"Passende BehälterbefestigungenBHLF 40/60BeschreibungDruckluftbehälterTemperaturbereich (°C)-40 bis +100Gewicht16 kg / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl sehr wichtig. Lackierte Behälter sind eine preisgünstige Alternative zur verzinkten Ausführung. Damit anfallendes Kondensat kontinuierlich abgeschieden wird, empfehlen wir den Einsatz eines automatischen Kondensatableiters. Siehe passendes Zubehör. Technische Daten : Inhalt (l) 2000 Behälter Ausführung stehend, lackiert RAL5015 Druck (bar) 12 Durchmesser Ø (mm) 1100 Höhe gesamt (mm) 2485 Höhe bis Behälterboden (mm) 180 Druckluft Anschlüsse 4 x 2" Gewicht (kg) 360 Behälter Norm * PED * PED: Gemäss Druckgeräteverordnung 2014/68/EU Weitere Masse siehe Zeichnung im Download Technische Änderungen ohne Ankündigung vorbehalten

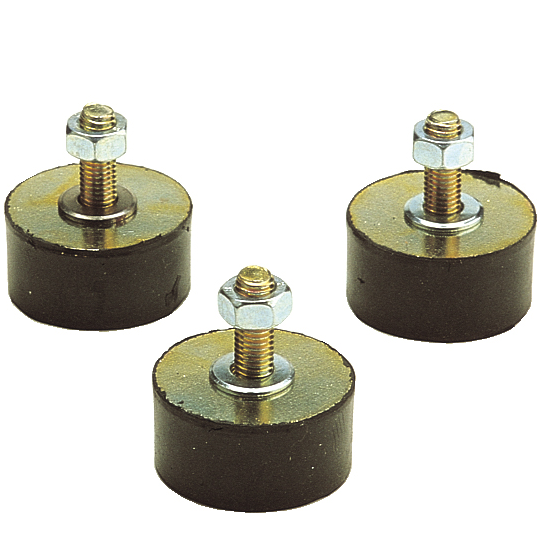

Mit beidseitigem Gewinde Verpackungseinheit (Stück) 3 Technische Daten Durchmesser 100 mm Größe M 12
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungblau lackiert (RAL 5015)Inhalt (L)3Betriebsdruck (bar)0 - 10Ø (mm)125Länge (mm)314Anschlüsse (IG)1 x G 3/4, 2 x G 1"BeschreibungDruckluftbehälterTemperaturbereich (°C)-40 bis +100Gewicht4 kg / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Überragenden Korrosionsschutz bietet die im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine massiv längere Lebensdauer gegenüber unbeschichteten Druckluftbehältern.Technische Daten : Inhalt (l)2000Behälter Ausführungstehend, verzinktDruck (bar)11,5Durchmesser Ø (mm)1000Höhe gesamt (mm)2805Höhe bis Behälterboden (mm)180Druckluft Anschlüsse4 x 2"ArmaturensatzInklusivSicherheitsventil1", 11,5 bar, 39814 l/minGewicht (kg)387Behälter Norm *PED* PED: Gemäss Druckgeräteverordnung 2014/68/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungpulverbeschichtet in schwarz (RAL 9005)für Behälter-Ø (mm)246Beschreibung1 Stk. Behälterbefestigungsband für BHL 20/11 (G), BHL 30/15Temperaturbereich (°C)-50 bis +100Gewicht900 g / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Überragenden Korrosionsschutz bietet die im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine massiv längere Lebensdauer gegenüber unbeschichteten Druckluftbehältern.Technische Daten : Inhalt (l)1000Behälter Ausführungstehend, verzinktDruck (bar)16Durchmesser Ø (mm)790Höhe gesamt (mm)2365Höhe bis Behälterboden (mm)200Druckluft Anschlüsse4 x 2"ArmaturensatzInklusivSicherheitsventil3/4", 16 bar, 26176 l/minGewicht (kg)305Behälter Norm *PED* PED: Gemäss Druckgeräteverordnung 2014/68/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)2000Betriebsdruck (bar)11Ø (mm)1.100Höhe (mm)2.470Anschlüsse (IG)3 x Rp 1/2, 2 x Rp 2, 4 x Rp 2-1/2"Temperaturbereich (°C)-20 bis +50Gewicht532 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)1500Betriebsdruck (bar)16Ø (mm)1.000Höhe (mm)2.250Anschlüsse (IG)3 x Rp 1/2, 2 x Rp 1, 4 x Rp 2"Temperaturbereich (°C)-20 bis +50Gewicht527 kg / Stk.

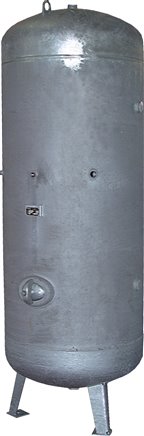

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)3000Betriebsdruck (bar)11Ø (mm)1.250Höhe (mm)2.760Anschlüsse (IG)3 x Rp 1/2, 6 x Rp 2, 4 x Rp 2-1/2"Temperaturbereich (°C)-20 bis +50Gewicht693 kg / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Überragenden Korrosionsschutz bietet die im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine massiv längere Lebensdauer gegenüber unbeschichteten Druckluftbehältern.Technische Daten : Inhalt (l)1500Behälter Ausführungstehend, verzinktDruck (bar)11,5Durchmesser Ø (mm)1000Höhe gesamt (mm)2305Höhe bis Behälterboden (mm)180Druckluft Anschlüsse4 x 2"ArmaturensatzInklusivSicherheitsventil1", 11,5 bar, 39814 l/minGewicht (kg)305Behälter Norm *PED* PED: Gemäss Druckgeräteverordnung 2014/68/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)1500Betriebsdruck (bar)11Ø (mm)1.000Höhe (mm)2.200Anschlüsse (IG)3 x Rp 1/2, 6 x Rp 2"Temperaturbereich (°C)-20 bis +50Gewicht320 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)1000Betriebsdruck (bar)11Ø (mm)800Höhe (mm)2.340Anschlüsse (IG)3 x Rp 1/2, 1 x Rp 1, 1 x Rp 1-1/2, 4 x Rp 2"Temperaturbereich (°C)-20 bis +50Gewicht273 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)1000Betriebsdruck (bar)16Ø (mm)800Höhe (mm)2.340Anschlüsse (IG)3 x Rp 1/2, 1 x Rp 1, 1 x Rp 1-1/2, 4 x Rp 2"Temperaturbereich (°C)-20 bis +50Gewicht315 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungrot lackiert (RAL 3009, 2-K)Inhalt (L)20Betriebsdruck (bar)0 - 10Ø (mm)246Länge (mm)500Anschlüsse (IG)2 x G 1/2, 2 x G 1"Passende BehälterbefestigungenBHLF 20/30BeschreibungDruckluftbehälterTemperaturbereich (°C)-40 bis +100Gewicht9 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)750Betriebsdruck (bar)11Ø (mm)750Länge (mm)1.860Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht185 kg / Stk.
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Überragenden Korrosionsschutz bietet die im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine massiv längere Lebensdauer gegenüber unbeschichteten Druckluftbehältern.Technische Daten : Inhalt (l)3000Behälter Ausführungstehend, verzinktDruck (bar)11,5Durchmesser Ø (mm)1200Höhe gesamt (mm)2965Höhe bis Behälterboden (mm)185Druckluft Anschlüsse4 x 3"ArmaturensatzInklusivSicherheitsventil1", 11,5 bar, 39814 l/minGewicht (kg)602Behälter Norm *PED* PED: Gemäss Druckgeräteverordnung 2014/68/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten

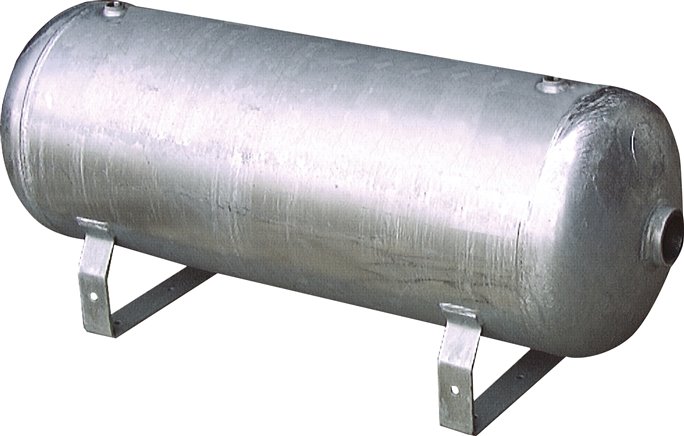

Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)500Betriebsdruck (bar)16Ø (mm)600Länge (mm)1.780Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht185 kg / Stk.
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)250Betriebsdruck (bar)11Ø (mm)500Länge (mm)1.400Anschlüsse (IG)3 x Rp 1/2, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht103 kg / Stk.
Druckluftbehälter, verzinkt, feuerverzinkt uvm.
In einer Druckluftstation dienen Druckbehälter als Speichermedium und stellen bei Bedarf Puffervolumen zur Verfügung. Auf diese Weise können sie Verbrauchsspitzen abdecken. Oftmals muss Ihr Druckluftbehälter auch Kondensat aus der Druckluft abscheiden. Dies kann mittels eines Kondensatablasshahns erfolgen. Achten Sie hierbei auf unsere passenden Bundle-Angebote mit Kondensatableitern, passenden Armaturensätzen und Verbindungsschläuchen.
Druckluftbehälter ist nicht gleich Druckbehälter! Die richtige Größe des Drucklufttanks ist aus mehreren Gründen entscheidend. Zum einen speichert Ihr Druckluftbehälter ihre erzeugte Druckluft und gleicht Verbrauchtspitzen aus - je nach Größe Ihrer Druckluftstation sollte also die Größe des Luftkessels passend ausgelegt sein. Zum anderen können Sie gegebene Raumdefizite problemlos ausfüllen und sinnvoll nutzen, indem Sie sich für eine passende Ausführung des Druckluftkessels entscheiden (liegend, stehend). Für einen optimalen Schutz und eine lange lebensdauer sollte an Ihrem Drucklufttank auch ein zuverlässiger Korrosionsschutz gegeben sein, z. B. eine nach DIN EN ISO 1461 im Tauchbad innen und außen aufgebrachte Feuerverzinkung, wie bei diesem Behälter. Diese sorgt für eine dreimal längere Lebensdauer gegenüber herkömmlich beschichteten Druckluftkesseln!
Behälter gibt es in unterschiedlichsten Formen und Größen. Sie können bequem zwischen folgenden Behälter-Ausführungen wählen:
- Druckluftbehälter liegend
- Druckluftbehälter stehend
- Druckluftbehälter groß
- Druckluftbehälter klein bzw. Kleinstbehälter
Desweiteren bieten wir Ihnen zum Beispiel verzinkte, feuerverzinkte, beschichtete oder lackierte Druckluftkessel an.
Unser Tipp: Sie können Ihren Kompressor in Kombination mit einem Druckluftbehälter platzsparend einsetzen, indem Sie im Vorfeld kalkulieren, inwiefern ein stehender, liegender, großer oder kleiner Druckluftkessel sich besser in Ihre Räumlichkeiten integrieren lässt.
Druckluftbehälter – wo platzieren?
Die richtige Position Ihres Druckluftbehälters im Kompressorraum beeinflusst maßgeblich die Effizienz, Stabilität und Langlebigkeit Ihrer Druckluftanlage. Ein clever platzierter Behälter sorgt dafür, dass Kondensat optimal abgeschieden wird, Filter und Trockner entlastet werden und die Druckluft gleichmäßig zur Verfügung steht. Stehende Behälter sparen Platz und erleichtern Wartung, liegende Behälter fügen sich besser in enge oder horizontale Anlagenlayouts ein.
Für eine praxisnahe Übersicht, wie Sie Ihren Druckluftbehälter optimal im Kompressorraum platzieren, inklusive Empfehlungen zu Reihenfolge, Bauform und Kondensatmanagement, lesen Sie hier weiter: Druckluftbehälter im Kompressorraum: Platzierung im Überblick.
