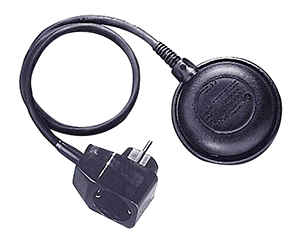

Schwimmschalter mit Stecker und Steckdose zum Anschließen einer PumpeKabellänge: 5 mBemessungsbetriebsspannung Ue (AC): 250 V ~Bemessungsbetriebsstrom I e (AC): 10 (8) ASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Schutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F

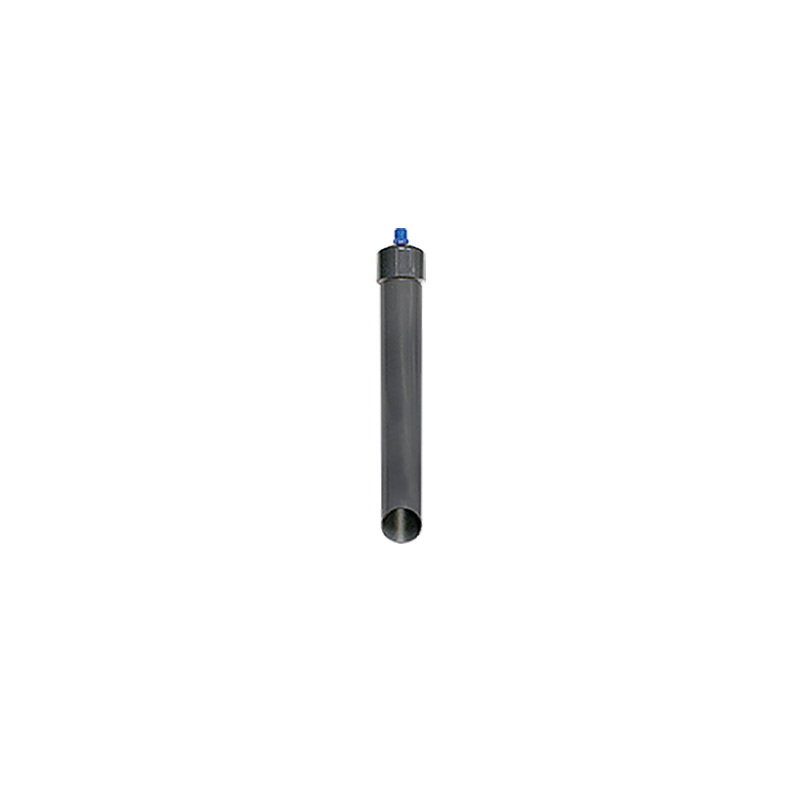

Offene Tauchglocke mit Schraubanschluss für PL-8/6

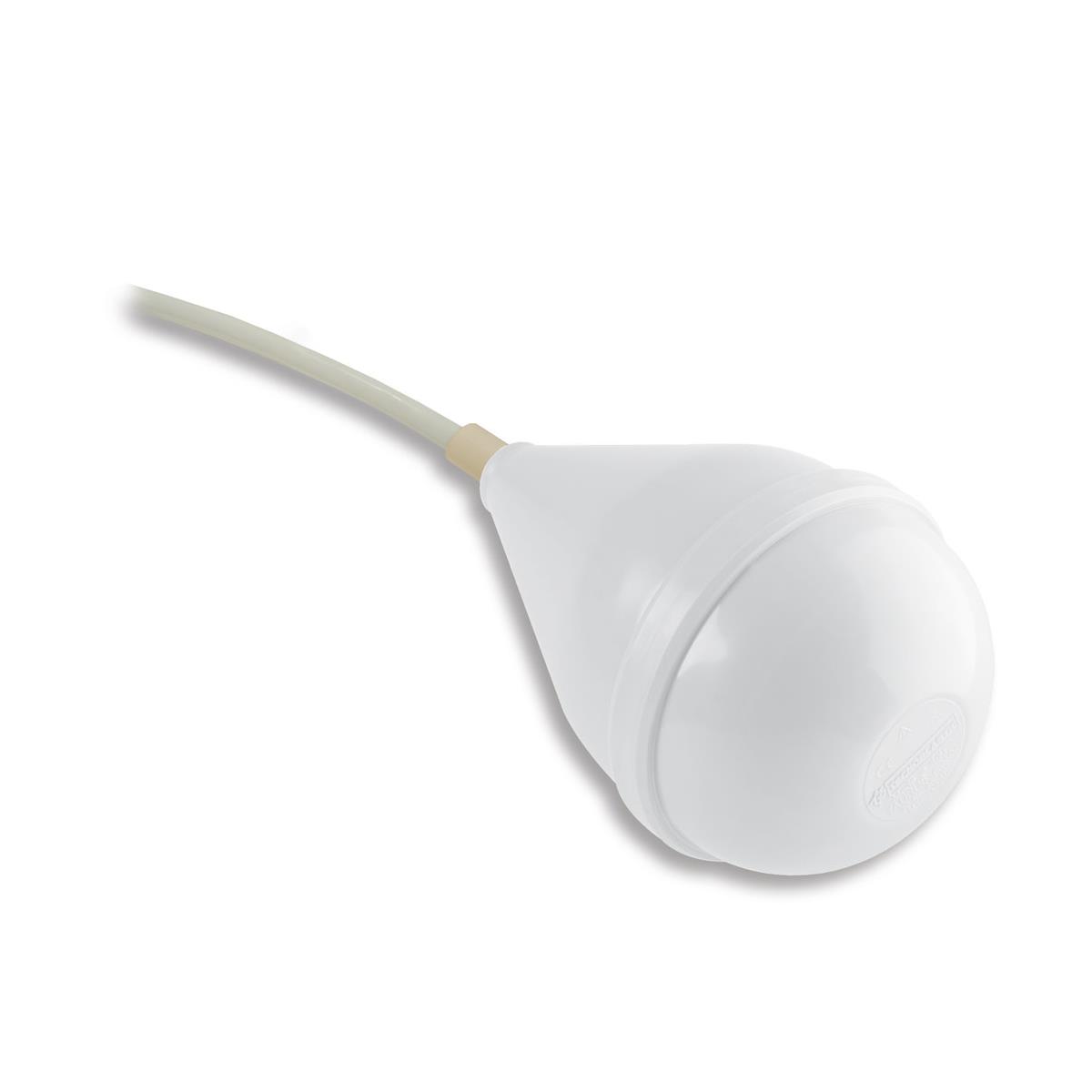

Einsatzbereiche: Chemische Umgebungsstoffe (Kohlenwasserstoffe, medizinische und wissenschaftliche Anlagen, Kläranlagen, Klimaanlagen,.. )Kabel: FEP - (FFR105OPR5F) 4G0,75 (2 Funktionen), 10 - 20 m, Ø 8,8mmKabeldurchführung: VitonGehäuse: PolypropyleneStromversorgung: 20(8)A 250 VAktivierungswinkel: 20°Max. Tiefe: 20 m - 65,6 ftBetriebstemperatur: max. +80 °CSchutzart: IP 68Klasse: ISpezifisches Gewicht: 0,95 - 1,05 kg/dm³Befestigung (optional): Edelstahl-Abspannklemme
Einsatzbereiche: Geeignet bei Hitze und/ oder das Zusammenspiel von extrem hohen und niedrigen Temperaturen (Luftfahrtindustrie, Schiffbau, Zement,..)Kabel: SiHF 4G1,5 (2 Funktionen) 10 - 20 m, Ø 8,8mmKabeldurchführung: VitonGehäuse: PolypropyleneStromversorgung: 20(8)A 250 VAktivierungswinkel: 20°Max. Tiefe: 20 m - 65,6 ftBetriebtstemperatur: min. -15°C - max. +40°CSchutzart: IP 68Klasse: ISpezifi sches Gewicht: 0,95 - 1,05 kg/dm³
T-Schraubverbinder PL-8/6 zum Einsatz bei Lufteinperlung
für Längen > 20 m, je m (max. Länge am Stück 100 m)

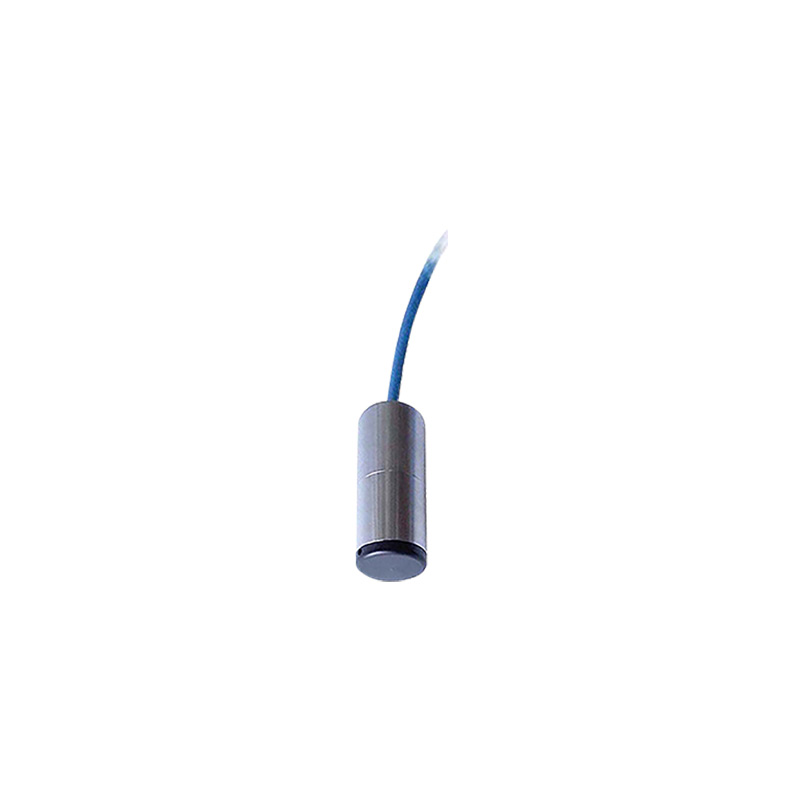

Technische Daten:Messbereich0-25 mbar (0-0,254 mWs)bis 0-60 bar (0-612 mWs)Ausgangssignal0-20 mA, 2-LeiterGenauigkeit<0,2% v.M.E.Einstellzeit200 ms (andere Werte auf Anfrage)Hilfsspannung9...32 V DC, max. 30 mA (12...30V bei Ex-Ausführung)Temperaturbereich-25...80°C (-25...70°C bei Ex-Ausführung)Temperatureinfluss<0,015 %/K der MessspanneGehäuseEdelstahl, 1.4571SchutzartIP 68Elektrischer AnschlussPE-Tragkabel mit Kevlargeflecht, Aderquerschnitt 0,34 mm2, mit Luftdruck-Ausgleichsschlauch und FilterAtex-Schutz (Ex)EEX ia IIC T6
zur Verlängerung der Anschlussleitung bei Einsatz von elektronischen Eintauchgebern

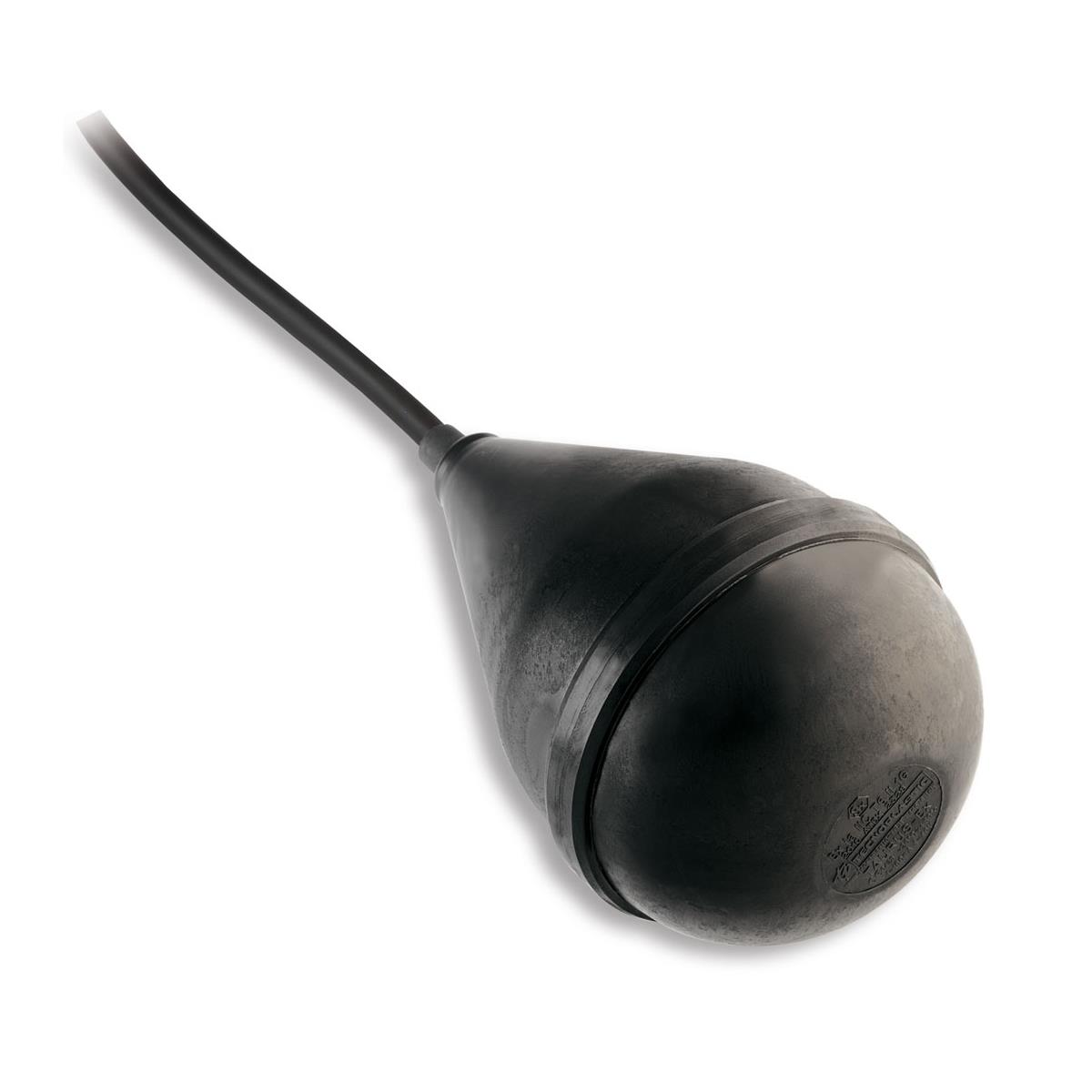

für den Einsatz in explosionsgefährdetem Bereich*, 20 m Kabel, IP 68

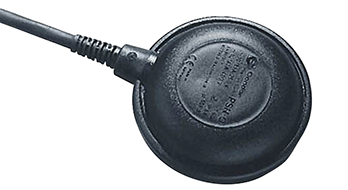

zum VollpumpenKabellänge: 30 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
zum LeerpumpenKabellänge: 30 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
zum Voll- und Leerpumpen (ohne Schutzleiteranschluss) 1 WechslerKabellänge: 20 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Offene Tauchglocke mit Schraubanschluss für PL-8/6, Kettenlänge2,9 m

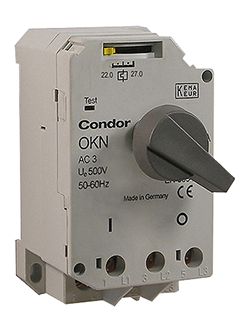

Technische DatenNennisolationsspannung UiNach IEC 947-4-7/ VDE 0110500V ACZulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40TemperaturkompensationjaKlimafestigkeitIEC 68 T2-3, 2-30Flammbeständigkeitgemäß IEC 695-2-1Schärfegrad 850°CEinbaulage beliebigvorzugsweise vertikalZulässige Höhenlage3000mZulässige VibrationIEC 68-2-625 Hz b. +/- 1mm Amplitude (2,5g)Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)5g (11ms)BefestigungSchraubbefestigung2x M4(nicht im Lieferumfang enthalten)Mechanische LebensdauerIn Schaltdpielen100.000Maximale SchalthäufigkeitSchaltspiel/ Stunde30HauptstrombahnAnzahl2/3BemessungsbetriebsspannungUe bis37 A/ 250V27A/ 500VThermischer Dauerstrom lthNennbetriebsstrom Ie37A, 2-pol/ 27A, 3-polStrombereich IeNach VDE 0660. IEC 947-4-122-37A, 2-pol0,25-27A, 3-polAnzahl der Bereiche2/ 11StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 WAuslöseklasse10A
Zum Leerpumoen mit integrierter Drahtbruch- und Kurzschlussüberwachungmit vergoldeten KontaktenKabellänge: 5 mBemessungsbetriebsspannung Ue (AC): < 30V-DCBemessungsbetriebsstrom I e (AC): 11 mA (R=2,7k)2,4 mA (R=12,7k)Nenn-Schaltvermögen Schaltvermögen thermisch: 250 V AC, 1 mA250 V AC, 6 ASchalthäufigkeit Schaltspiele 50 E3: ? 50.000Temperaturbeständigkeit Kabel VDE 282 T 4 12/95: 60°CSchwimmkörper: 85 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Technische DatenNennisolationsspannung UiNach IEC 947-4-7/ VDE 0110500V ACZulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40TemperaturkompensationjaKlimafestigkeitIEC 68 T2-3, 2-30Flammbeständigkeitgemäß IEC 695-2-1Schärfegrad 850°CEinbaulage beliebigvorzugsweise vertikalZulässige Höhenlage3000mZulässige VibrationIEC 68-2-625 Hz b. +/- 1mm Amplitude (2,5g)Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)5g (11ms)BefestigungSchraubbefestigung2x M4(nicht im Lieferumfang enthalten)Mechanische LebensdauerIn Schaltdpielen100.000Maximale SchalthäufigkeitSchaltspiel/ Stunde30HauptstrombahnAnzahl2/3BemessungsbetriebsspannungUe bis37 A/ 250V27A/ 500VThermischer Dauerstrom lthNennbetriebsstrom Ie37A, 2-pol/ 27A, 3-polStrombereich IeNach VDE 0660. IEC 947-4-122-37A, 2-pol0,25-27A, 3-polAnzahl der Bereiche2/ 11StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 WAuslöseklasse10A
Technische DatenNennisolationsspannung UiNach IEC 947-4-7/ VDE 0110500V ACZulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40TemperaturkompensationjaKlimafestigkeitIEC 68 T2-3, 2-30Flammbeständigkeitgemäß IEC 695-2-1Schärfegrad 850°CEinbaulage beliebigvorzugsweise vertikalZulässige Höhenlage3000mZulässige VibrationIEC 68-2-625 Hz b. +/- 1mm Amplitude (2,5g)Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)5g (11ms)BefestigungSchraubbefestigung2x M4(nicht im Lieferumfang enthalten)Mechanische LebensdauerIn Schaltdpielen100.000Maximale SchalthäufigkeitSchaltspiel/ Stunde30HauptstrombahnAnzahl2/3BemessungsbetriebsspannungUe bis37 A/ 250V27A/ 500VThermischer Dauerstrom lthNennbetriebsstrom Ie37A, 2-pol/ 27A, 3-polStrombereich IeNach VDE 0660. IEC 947-4-122-37A, 2-pol0,25-27A, 3-polAnzahl der Bereiche2/ 11StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 WAuslöseklasse10A
Technische DatenNennisolationsspannung UiNach IEC 947-4-7/ VDE 0110500V ACZulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40TemperaturkompensationjaKlimafestigkeitIEC 68 T2-3, 2-30Flammbeständigkeitgemäß IEC 695-2-1Schärfegrad 850°CEinbaulage beliebigvorzugsweise vertikalZulässige Höhenlage3000mZulässige VibrationIEC 68-2-625 Hz b. +/- 1mm Amplitude (2,5g)Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)5g (11ms)BefestigungSchraubbefestigung2x M4(nicht im Lieferumfang enthalten)Mechanische LebensdauerIn Schaltdpielen100.000Maximale SchalthäufigkeitSchaltspiel/ Stunde30HauptstrombahnAnzahl2/3BemessungsbetriebsspannungUe bis37 A/ 250V27A/ 500VThermischer Dauerstrom lthNennbetriebsstrom Ie37A, 2-pol/ 27A, 3-polStrombereich IeNach VDE 0660. IEC 947-4-122-37A, 2-pol0,25-27A, 3-polAnzahl der Bereiche2/ 11StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 WAuslöseklasse10A
Technische Daten:Messbereich0-25 mbar (0-0,254 mWs)bis 0-60 bar (0-612 mWs)Ausgangssignal0-20 mA, 2-LeiterGenauigkeit<0,2% v.M.E.Einstellzeit200 ms (andere Werte auf Anfrage)Hilfsspannung9...32 V DC, max. 30 mA (12...30V bei Ex-Ausführung)Temperaturbereich-25...80°C (-25...70°C bei Ex-Ausführung)Temperatureinfluss<0,015 %/K der MessspanneGehäuseEdelstahl, 1.4571SchutzartIP 68Elektrischer AnschlussPE-Tragkabel mit Kevlargeflecht, Aderquerschnitt 0,34 mm2, mit Luftdruck-Ausgleichsschlauch und FilterAtex-Schutz (Ex)EEX ia IIC T6
Technische Daten:Messbereich0-25 mbar (0-0,254 mWs)bis 0-60 bar (0-612 mWs)Ausgangssignal0-20 mA, 2-LeiterGenauigkeit<0,2% v.M.E.Einstellzeit200 ms (andere Werte auf Anfrage)Hilfsspannung9...32 V DC, max. 30 mA (12...30V bei Ex-Ausführung)Temperaturbereich-25...80°C (-25...70°C bei Ex-Ausführung)Temperatureinfluss<0,015 %/K der MessspanneGehäuseEdelstahl, 1.4571SchutzartIP 68Elektrischer AnschlussPE-Tragkabel mit Kevlargeflecht, Aderquerschnitt 0,34 mm2, mit Luftdruck-Ausgleichsschlauch und FilterAtex-Schutz (Ex)EEX ia IIC T6
Technische Daten:Messbereich0-25 mbar (0-0,254 mWs)bis 0-60 bar (0-612 mWs)Ausgangssignal0-20 mA, 2-LeiterGenauigkeit<0,2% v.M.E.Einstellzeit200 ms (andere Werte auf Anfrage)Hilfsspannung9...32 V DC, max. 30 mA (12...30V bei Ex-Ausführung)Temperaturbereich-25...80°C (-25...70°C bei Ex-Ausführung)Temperatureinfluss<0,015 %/K der MessspanneGehäuseEdelstahl, 1.4571SchutzartIP 68Elektrischer AnschlussPE-Tragkabel mit Kevlargeflecht, Aderquerschnitt 0,34 mm2, mit Luftdruck-Ausgleichsschlauch und FilterAtex-Schutz (Ex)EEX ia IIC T6
