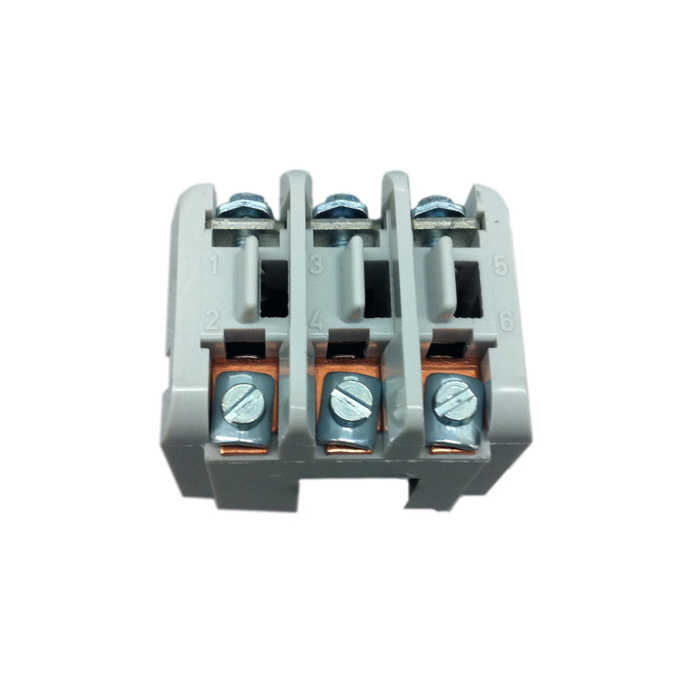

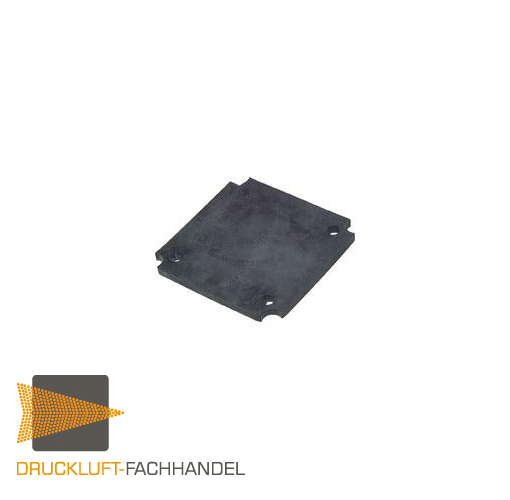

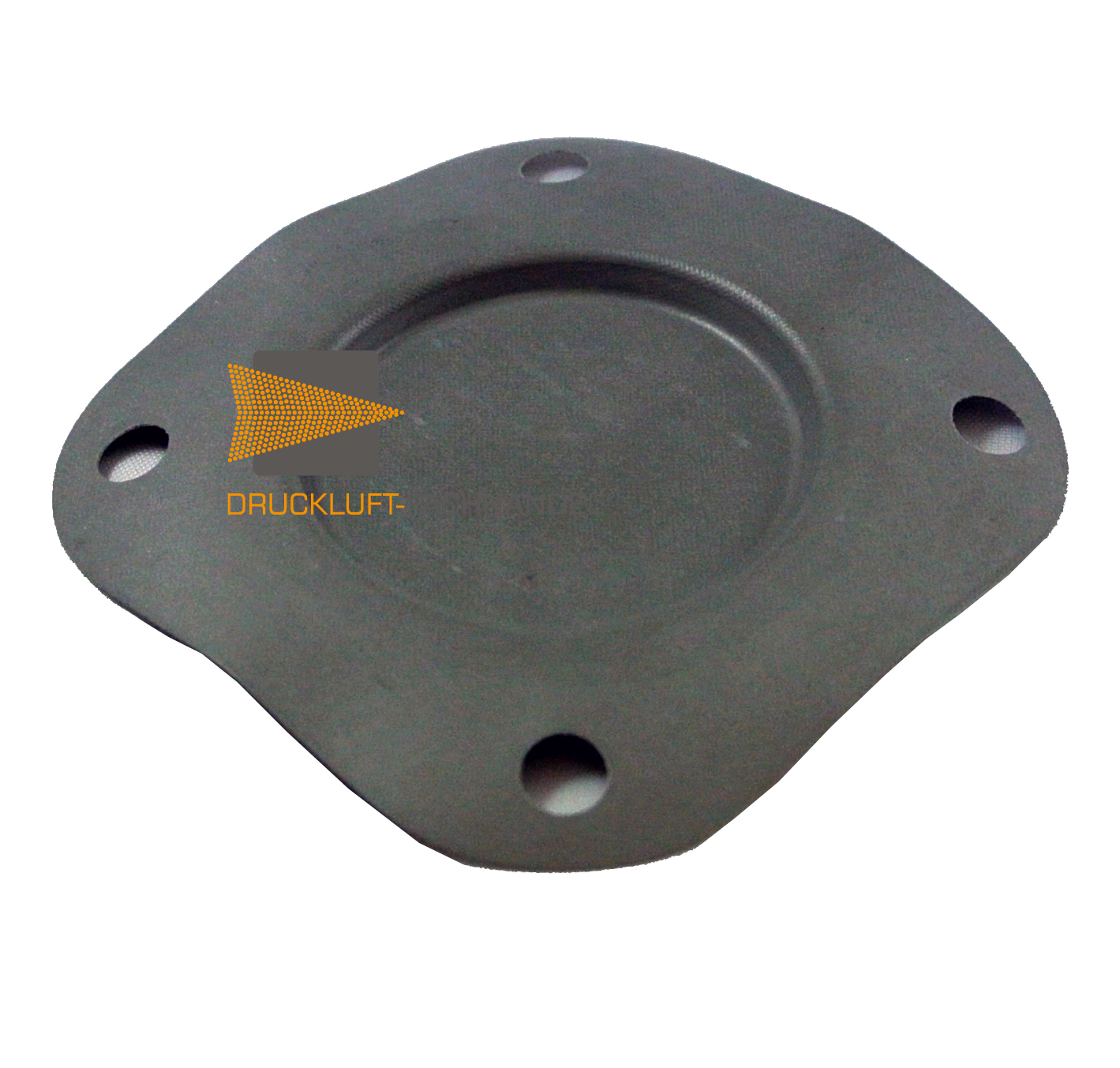

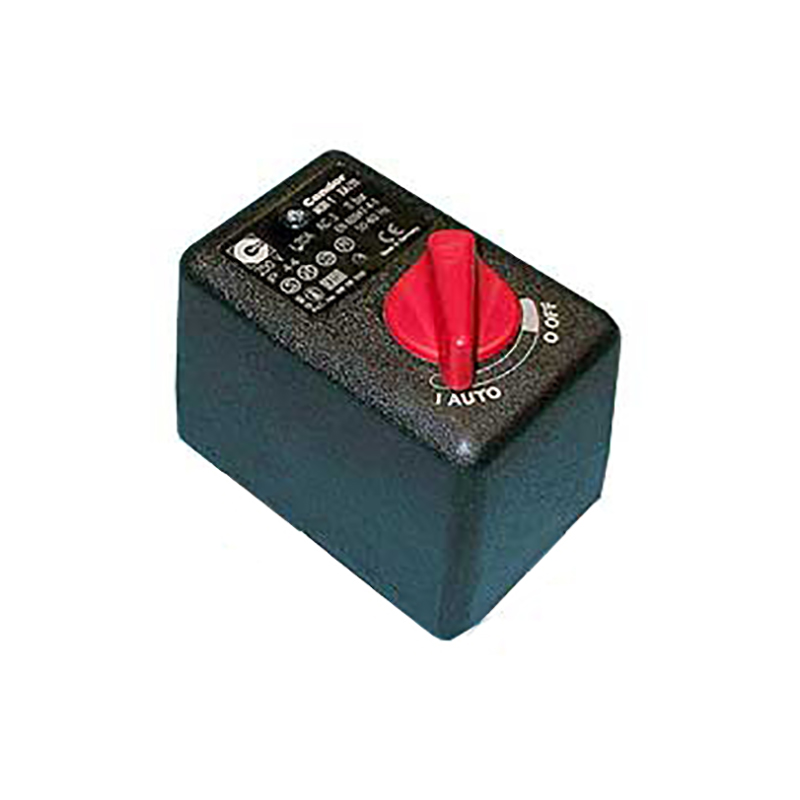

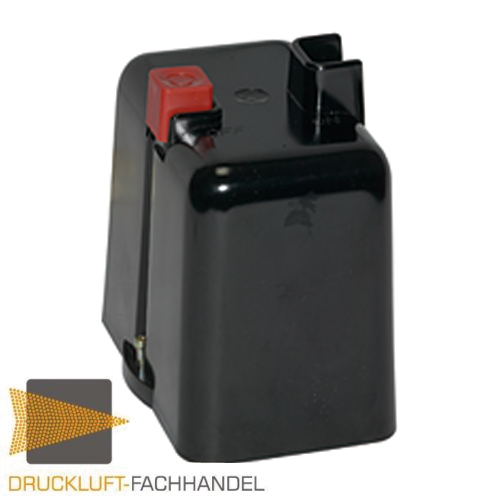

Schaltkammer für Condor Druckschalter Typ MDR 5Condor-Artikel-Nr. 230687
Druckbereiche bis 16 barfür SchaltschrankeinbauAusgangssignal: 4-20 mATechnische Daten:Zulässiger Bereich der Betriebsspannung± 10%Betriebsspannungseinfluss bei ± 10% Betriebsspannungsänderung < 0,1%Einschaltdauer ED100%Zulässige Umgebungs- und Medientemperatur-20°C bis +60°CZulässige Luftfeuchtigkeit der Umgebung rel. Luftfeuchtigkeit, nicht Kondensierend10% bis 90%Zulässige Lagertemperatur-40°C bis +80°CKriech- und LuftstreckenVDE 0110EinbaulagebeliebigLeistungsaufnahmemax. 1 VA

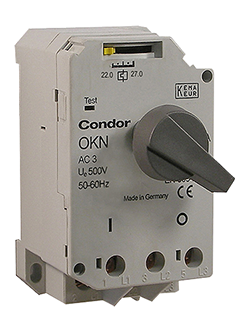

Technische DatenNennisolationsspannung UiNach IEC 947-4-7/ VDE 0110500V ACZulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40TemperaturkompensationjaKlimafestigkeitIEC 68 T2-3, 2-30Flammbeständigkeitgemäß IEC 695-2-1Schärfegrad 850°CEinbaulage beliebigvorzugsweise vertikalZulässige Höhenlage3000mZulässige VibrationIEC 68-2-625 Hz b. +/- 1mm Amplitude (2,5g)Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)5g (11ms)BefestigungSchraubbefestigung2x M4(nicht im Lieferumfang enthalten)Mechanische LebensdauerIn Schaltdpielen100.000Maximale SchalthäufigkeitSchaltspiel/ Stunde30HauptstrombahnAnzahl2/3BemessungsbetriebsspannungUe bis37 A/ 250V27A/ 500VThermischer Dauerstrom lthNennbetriebsstrom Ie37A, 2-pol/ 27A, 3-polStrombereich IeNach VDE 0660. IEC 947-4-122-37A, 2-pol0,25-27A, 3-polAnzahl der Bereiche2/ 11StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 WAuslöseklasse10A
Druckbereiche bis 16 bar Ausgangssignal: 4 - 20 mA Flachanschluss Ausengewinde 1/4" Das Gerät wandelt den am Sensor entstehenden Druck in einen proportionalen Gleichstrom um Technische Daten: Zulässiger Bereich der Betriebsspannung ± 10% Betriebsspannungseinfluss bei ± 10% Betriebsspannungsänderung <> Einschaltdauer ED 100% Zulässige Umgebungs- und Medientemperatur 15°C bis +80°C Zulässige Luftfeuchtigkeit der Umgebung rel. Luftfeuchtigkeit, nicht Kondensierend 10% bis 90% Zulässige Lagertemperatur -40°C bis +80°C Kriech- und Luftstrecken VDE 0110 Einbaulage beliebig Leistungsaufnahme max. 1 VA
zum voll- und Leerpumepn für den Einsatz an SPS und für eigensichere Stromkreise mit vergoldeten Kontakten (ohne Schutzleitersnschluss) 1 WechslerKabellänge: 20 mBemessungsbetriebsspannung Ue (AC):max. 30 V~ Bemessungsbetriebsstrom I e (AC): max. 400 mASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Kleinkompressor für Lufteinperlung, inkl. Rückschlag-sicherheitsventil und T-Schraubverbinder für PL-8/6 im ABS-Kunststoffgehäuse 6939
Schwimmschalter mit Stecker und Steckdose zum Anschließen einer PumpeKabellänge: 10 mBemessungsbetriebsspannung Ue (AC): 250 V ~Bemessungsbetriebsstrom I e (AC): 10 (8) ASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
zum voll- und Leerpumepn für den Einsatz an SPS und für eigensichere Stromkreise mit vergoldeten Kontakten (ohne Schutzleitersnschluss) 1 WechslerKabellänge: 10 mBemessungsbetriebsspannung Ue (AC):max. 30 V~ Bemessungsbetriebsstrom I e (AC): max. 400 mASchalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Einsatzbereich: explosionsgefährdeten Bereich Kabel: 05 RN8-F 4G0,75 (2 Funktionen) Ø 8,8mm Kabellänge 10 Meter Kabeldurchführung: EPDM Gehäuse: Verbundstoff - Carbon Black Stromversorgung: max. 4-40 Vac /max 100 mA Aktivierungswinkel: 20° max. Tiefe: 20 m - 65,6 ft Betriebstemperatur: min. -20°C - max. +80°C Schutzart: IP 68 Klasse: I Spezifi sches Gewicht: 0,95 - 1,05 kg/dm³ BEfestigung optimal: Edelstahl-Abspannklemme, Artikel-Nr. 282396
Technische Daten Nennisolationsspannung UiNach IEC 947-4-7/ VDE 0110 500V AC Zulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40 Temperaturkompensation ja Klimafestigkeit IEC 68 T2-3, 2-30 Flammbeständigkeitgemäß IEC 695-2-1 Schärfegrad 850°C Einbaulage beliebig vorzugsweise vertikal Zulässige Höhenlage 3000m Zulässige VibrationIEC 68-2-6 25 Hz b. +/- 1mm Amplitude (2,5g) Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27) 5g (11ms) BefestigungSchraubbefestigung 2x M4(nicht im Lieferumfang enthalten) Mechanische LebensdauerIn Schaltdpielen 100.000 Maximale SchalthäufigkeitSchaltspiel/ Stunde 30 HauptstrombahnAnzahl 2/3 BemessungsbetriebsspannungUe bis 37 A/ 250V27A/ 500V Thermischer Dauerstrom lthNennbetriebsstrom Ie 37A, 2-pol/ 27A, 3-pol Strombereich IeNach VDE 0660. IEC 947-4-1 22-37A, 2-pol0,25-27A, 3-pol Anzahl der Bereiche 2/ 11 StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 W Auslöseklasse 10A
zum LeerpumpenKabellänge: 3 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Zum Leerpumoen mit integrierter Drahtbruch- und Kurzschlussüberwachungmit vergoldeten KontaktenKabellänge: 5 mBemessungsbetriebsspannung Ue (AC): < 30V-DCBemessungsbetriebsstrom I e (AC): 11 mA (R=2,7k)2,4 mA (R=12,7k)Nenn-Schaltvermögen Schaltvermögen thermisch: 250 V AC, 1 mA250 V AC, 6 ASchalthäufigkeit Schaltspiele 50 E3: ? 50.000Temperaturbeständigkeit Kabel VDE 282 T 4 12/95: 60°CSchwimmkörper: 85 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
zum LeerpumpenKabellänge: 3 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Technische DatenNennisolationsspannung UiNach IEC 947-4-7/ VDE 0110500V ACZulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40TemperaturkompensationjaKlimafestigkeitIEC 68 T2-3, 2-30Flammbeständigkeitgemäß IEC 695-2-1Schärfegrad 850°CEinbaulage beliebigvorzugsweise vertikalZulässige Höhenlage3000mZulässige VibrationIEC 68-2-625 Hz b. +/- 1mm Amplitude (2,5g)Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)5g (11ms)BefestigungSchraubbefestigung2x M4(nicht im Lieferumfang enthalten)Mechanische LebensdauerIn Schaltdpielen100.000Maximale SchalthäufigkeitSchaltspiel/ Stunde30HauptstrombahnAnzahl2/3BemessungsbetriebsspannungUe bis37 A/ 250V27A/ 500VThermischer Dauerstrom lthNennbetriebsstrom Ie37A, 2-pol/ 27A, 3-polStrombereich IeNach VDE 0660. IEC 947-4-122-37A, 2-pol0,25-27A, 3-polAnzahl der Bereiche2/ 11StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 WAuslöseklasse10A
zum VollpumpenKabellänge: 3 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F

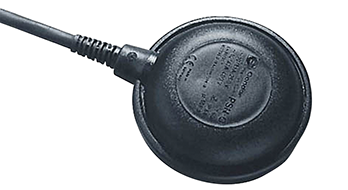

zum Voll- und Leerpumpen (ohne Schutzleiteranschluss) 1 WechslerKabellänge: 15 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
zum VollpumpenKabellänge: 15 mBemessungsbetriebsspannung Ue (AC):~ 250 V ~ 400 VBemessungsbetriebsstrom I e (AC): 10(8) A (250 V ~) 10(4) A (400 V ~) Schalthäufigkeit Schaltspiele 50 E3: 1,1 kWTemperaturbeständigkeit Kabel VDE 282 T 4 12/95 Schwimmkörper: ? 50.000Temperaturbeständigkeit gem. VDE: 10 A – T 45 °C 8 A – T 50 °C 6 A – T 60 °CSchutzart: Wasserdicht, tauchtiefe 10 m: IP 68Leitungsquerschnitt VDE 0631 T 1 01/96: 3 x 1 mm²Kabel-Leitung schwarz: H 07 RN-F
Technische DatenNennisolationsspannung UiNach IEC 947-4-7/ VDE 0110500V ACZulässige UmgebungstemperaturLagertemperaturoffengekapselt -25 bis +70-25 bis +60-25 bis +40TemperaturkompensationjaKlimafestigkeitIEC 68 T2-3, 2-30Flammbeständigkeitgemäß IEC 695-2-1Schärfegrad 850°CEinbaulage beliebigvorzugsweise vertikalZulässige Höhenlage3000mZulässige VibrationIEC 68-2-625 Hz b. +/- 1mm Amplitude (2,5g)Zulässige Stoßrichtung Sinusstoß(kritische Richtung IEC 68-2-27)5g (11ms)BefestigungSchraubbefestigung2x M4(nicht im Lieferumfang enthalten)Mechanische LebensdauerIn Schaltdpielen100.000Maximale SchalthäufigkeitSchaltspiel/ Stunde30HauptstrombahnAnzahl2/3BemessungsbetriebsspannungUe bis37 A/ 250V27A/ 500VThermischer Dauerstrom lthNennbetriebsstrom Ie37A, 2-pol/ 27A, 3-polStrombereich IeNach VDE 0660. IEC 947-4-122-37A, 2-pol0,25-27A, 3-polAnzahl der Bereiche2/ 11StromwärmeverlusteHauptstrombahnen bei Ie max./ Phase 1,8 bis 3,2 WAuslöseklasse10A
