Wartungsgeräte: Druckregler, Filterdruckminderer, Öler...

Ausführung:Filter, Druckregler rücksteuerbar, Öler (Baureihe 0 mit Micro-Nebelöler)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:1,5 - 16 barmax. Kondensatmenge:25 cm?Schalttafelgewinde:M 30x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:50 cm?Öleransprechgrenze (bei 6 bar):60 l/minDurchfluss:60 - 1200 l/min *****Lieferumfang:Wartungseinheit einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, elektrische Niveauüberwachung -NVorteile:•Befüllung mit Öl unter Druck möglich*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungWartungseinheitGewindeG 1/4"Druckregelbereich (bar)0,2 - 6BehälterausführungKunststoffbehälterKondensatablasshalbautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Eingangsdruck (bar)1,5 - 16Gewicht1,1 kg / Stk.

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Temperaturbereich:0°C bis +65°CEingangsdruck:max. 21 barEigenluftverbrauch:max. 1,4 l/minMedien:Druckluft, neutrale GaseVorteile:•Druckeinstellung erfolgt über einen leicht drehbaren, großen Einstellknopf, •Druckeinstellung ist von Skala unter durchsichtigem Einstellknopf abzulesen, •Abdeckung des gesamten Einstellbereichs durch eine Verdrehung von 270°, •Übernimmt die Funktion eines 3/2-Wege-Absperrventils, eines Druckreglers und die eines Manometers in einem Gerät, •Ideal für den Schalttafeleinbau.Weitere Eigenschaften:GewindeG 1/4"Druckregelbereich (bar)0 - 3Durchfluss (L/min)3000L (mm)81B (mm)5,5Gewicht1,1 kg / Stk.

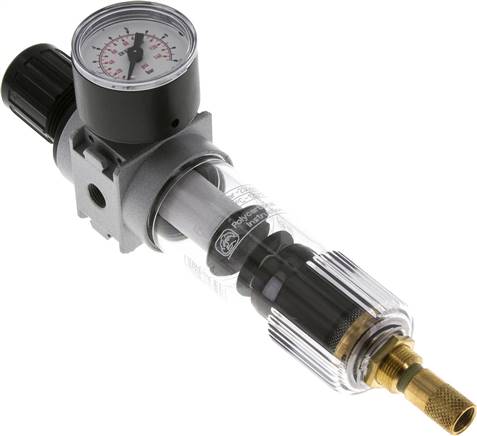

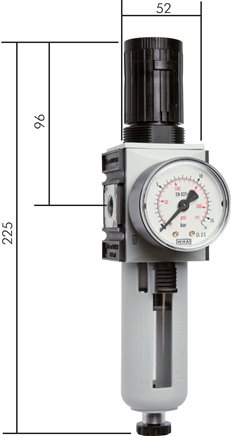

Ausführung:Filterregler rücksteuerbar, mit angebautem ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:87 cm?Schalttafelgewinde:M 50x1,5Eigenluftverbrauch:max. 1,5 l/minÖldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:181 cm?Öleransprechgrenze (bei 6 bar):115 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDurchfluss:115 - 12000 l/min, Sekundärentlüftung: 120 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 3/4"Druckregelbereich (bar)0,2 - 4BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablassautomatischManometeranzeige (bar)0 - 6BefestigungswinkelW 4 FKoppelpaketKP 4 FKoppelpaket mit WandkonsoleKPW 4 FEingangsdruck (bar)1,5 - 16

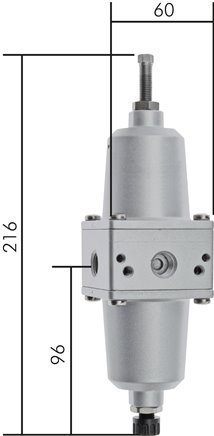

Anwendung:Präzisionsfilterregler werden eingesetzt, um einen genauen Druck - unabhängig von Vordruck und Durchflussleistung - einzustellen. Sie werden z.B. für Steuer- und Regelanlagen in der Verfahrenstechnik eingesetzt, wo hohe Anforderungen an Druckkonstanz gestellt werden. Der Filterregler kann mit "normal" gefilterter Druckluft verwendet werden.Ausführung:Präzisionsfilterregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410, Membrane und Dichtungen: NBR (buntmetallfrei)Temperaturbereich:-10°C bis +60°CEingangsdruck:max. 16 barManometeranschluss:G 1/4"Eigenluftverbrauch:1 l/minRegelgenauigkeit:? 7,5 mbarKondensatentleerung:manuellPorenweite im Filter:10 ?mmax. Kondensatmenge:21 cm?Medien:geölte und ungeölte Druckluft, neutrale GaseDurchfluss:750 l/min, Sekundärentlüftung: 30 l/minVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •feine Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, •robuste BauformAchtung:Manometer ist nicht im Lieferumfang enthalten. Bitte separat bestellen!Weitere Eigenschaften:GewindeG 1/4"Druckregelbereich (bar)0,2 - 5VerschleißteilsatzLRN 14-REPBefestigungswinkelW LRNGewicht1,2 kg / Stk.

Werkstoffe:Körper: PA 66 GF60, Dichtungen: NBR, Ölvorratsbehälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:0,5 - 16 bar (Baureihe 0: 0,5 - 12 bar)Medien:Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht bei Baureihe 0).Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:80 cm?Öleransprechgrenze (bei 6 bar):70 l/minDurchfluss:70 - 8000 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -MWeitere Eigenschaften:AusführungNebelölerGewindeG 3/8"BehälterausführungKunststoffbehälter mit SchutzkorbBefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)0 - 16Gewicht450 g / Stk.

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Messing (DR 8740 und DR 8840: Aluminium-Kokillenguss), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +90°CEingangsdruck:max. 40 barManometeranschluss:G 1/4"Schalttafelgewinde:DR 1140: M 20 x 1,5, DR 3340: M 28 x 1,5Medien:geölte und ungeölte Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,5-3 bar -3**, 0,5-6 bar -6, 0,5-16 bar -16, 0,5-25 bar -25, abschließbar (DR 8740 und DR 8840) -KVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite*Eingangsmanometer 0 - 60 bar, **nicht verfügbar für die Typen DR 8740 und DR 8840, ***gemessen bei P1 = 8 bar, P2 = 6 bar, Delta p = 1 barWeitere Eigenschaften:AusführungHochdruck-DruckreglerGewindeG 1/2"Druckregelbereich (bar)0,5 - 6Durchfluss*** (L/min)1250Manometeranzeige (bar)0 - 10H (mm)145H1 (mm)30D (mm)67L (mm)72BefestigungswinkelBW 3040SchalttafelmutterSM 3040Gewicht1,1 kg / Stk.

Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini: Federhaube: POM)Temperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar, Baureihe 8: 1,5 - 20 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •Befüllung mit Öl unter Druck möglichAusführung:Filter, Druckregler rücksteuerbar, ÖlerManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Öldosierung bei 1000 l/min:1 - 2 Tropfen/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerOptional:Anderer Druckregelbereich 0,5-16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter* (1,5 - 25 bar, Baureihe 8: 1,5 - 20 bar) -M, Ablassautomatik*** (1,5 - 16 bar) -AM, Ablassautomatik drucklos geschlossen*** (0 - 16 bar) -AMNC*Tropfaufsatz aus Metall/Glas-Kombination, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***in Verbindung mit Metallbehälter max. 16 barWeitere Eigenschaften:BaureiheStandard 2GewindeG 1/2"Druckregelbereich (bar)0,5 - 10Durchfluss (L/min)50 - 1400BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablassautomatischManometeranzeige (bar)0 - 16BefestigungswinkelBW 20Eingangsdruck (bar)1,5 - 16Max. Kondensatmenge (cm3)50Porenweite im Filter5 ?mÖlvorrat (cm3)110Ansprechgrenze (6 bar) (L/min)50H (mm)201,0H1 (mm)150L (mm)236Gewicht2,4 kg / Stk.

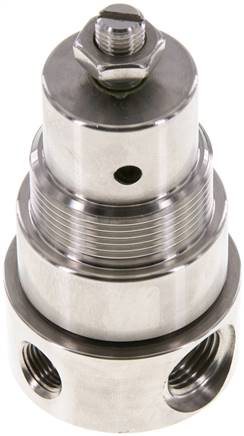

Durchfluss:Kv-Wert 0,2 m?/h, 350 l/min* (Typ Messing 330 l/min*)Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet)Temperaturbereich:-20°C bis +80°CEingangsdruck:max. 30 barMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser (mit Option -CO: CO2 (nur für Typ Messing))Manometeranschluss:G 1/8"Schalttafelgewinde:M 30 x 1,5Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglich.Weitere Eigenschaften:AusführungStandardWerkstoff1.4404GewindeG 1/4"Druckregelbereich (bar)0,5 - 8Befestigungswinkel inkl. Muttern aus 1.4436WH 014 ESBefestigungswinkel aus StahlWHM 30Muttern aus MessingSM 1Ersatzmembrane rücksteuerbar**MEMB R014ESErsatzmembrane nicht rücksteuerbar**MEMB R014ES-NBempfohlenes ManometerMW 1040 ESGewicht350 g / Stk.

Werkstoffe:Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch** (Aktivkohlefilter ohne Entleerung)Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0 oder Differenzdruckanzeige / Differenzdruckmanometer)Vorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe.Anwendung:Vorfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feine Partikel (> 0,3 ?m), die Sinterfilter ungehindert passieren können, werden hier abgeschieden. Vorfilter werden auch eingesetzt, um die Standzeit von Feinfiltern zu erhöhen.Staubabscheidung:> 3 ?m (99,99 %)Optional:Ausführung mit Metallbehälter und Sichtrohr (Baureihe 0: ohne Sichtrohr) -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar, Baureihe 0: 0 - 12 bar) -AMNC*bei Eingangsdruck 6 bar und 0,02 bar Druckverlust, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungVorfilter (Feinfilter)BaureiheFutura 4GewindeG 1"optimaler Durchfluss* (L/min)1500BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischBehältervolumen (cm3)87H (mm)255H1 (mm)192L (mm)85BefestigungswinkelW 4 FKoppelpaketKP 4 FKoppelpaket mit WandkonsoleKPW 4 FErsatzfilterV 40/100DifferenzdruckanzeigeDDA BDifferenzdruckmanometerDDA MEingangsdruck (bar)1,5 - 16Gewicht950 g / Stk.

Durchfluss:Kv-Wert 0,2 m?/h, 350 l/min* (Typ Messing 330 l/min*)Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet)Temperaturbereich:-20°C bis +80°CEingangsdruck:max. 30 barMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser (mit Option -CO: CO2 (nur für Typ Messing))Manometeranschluss:G 1/8"Schalttafelgewinde:M 30 x 1,5Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglich.Weitere Eigenschaften:AusführungErsatzmembrane aus NBR/PTFE, nicht rücksteuerbar, für ReglerGewicht8 g / Stk.

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenmax. Kondensatmenge:16 cm?Schalttafelgewinde:M 30x1,5Lieferumfang:Filterregler einschließlich 40 mm ManometerDurchfluss:1450 l/min ***ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Ausführung mit Metallbehälter ohne Sichtrohr -MB, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFilterreglerGewindeG 1/8"Druckregelbereich (bar)0,2 - 6BehälterausführungKunststoffbehälterKondensatablassautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 0Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 0Eingangsdruck (bar)1,5 - 16Gewicht400 g / Stk.

Werkstoffe:Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch** (Aktivkohlefilter ohne Entleerung)Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0 oder Differenzdruckanzeige / Differenzdruckmanometer)Vorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe.Anwendung:Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 ?m) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.Staubabscheidung:> 0,01 ?m (99,999 %), Restölgehalt: 0,01 mg/m? (Klasse 1 nach DIN ISO 8573-1)Optional:Ausführung mit Metallbehälter und Sichtrohr (Baureihe 0: ohne Sichtrohr) -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar, Baureihe 0: 0 - 12 bar) -AMNC*bei Eingangsdruck 6 bar und 0,1 bar Druckverlust, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungFeinfilter (Submikrofilter)BaureiheFutura 1GewindeG 1/4"optimaler Durchfluss* (L/min)350BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablassautomatisch (drucklos geschlossen)Behältervolumen (cm3)12H (mm)169H1 (mm)130L (mm)52BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FErsatzfilterX 23/40DifferenzdruckanzeigeDDA BDifferenzdruckmanometerDDA MEingangsdruck (bar)0 - 16Gewicht310 g / Stk.

Ausführung:Filterregler rücksteuerbar, mit angebautem ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:28 cm?Schalttafelgewinde:M 36x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:40 cm?Öleransprechgrenze (bei 6 bar):90 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDurchfluss:90 - 1750 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 3/8"Druckregelbereich (bar)0,1 - 1BehälterausführungMetallbehälter mit SichtrohrKondensatablasshalbautomatischManometeranzeige (bar)0 - 1,6BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FEingangsdruck (bar)1,5 - 16

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +50°CEingangsdruck:max. 16 bar (Baureihe 0: max. 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.Schalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich ManometerDurchfluss:1000 l/min, Sekundärentlüftung: 25 l/minVorteile:•Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang (G 1/4") ist unten angeordnet.*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Montage eines Standardmanometers nur mit Manometeradapter möglich, Anzeigebereich des Kompaktmanometers: 0 - 12 bar, bzw. 0 - 6 barWeitere Eigenschaften:AusführungDruckregler mit 40 mm StandardmanometerGewindeG 1/4"Druckregelbereich (bar)0,5 - 8Manometeranzeige (bar)1 - 10BefestigungswinkelW 0 FKoppelpaketKP 0 FKoppelpaket mit WandkonsoleKPW 0 FEingangsdruck (bar)max. 12Gewicht230 g / Stk.

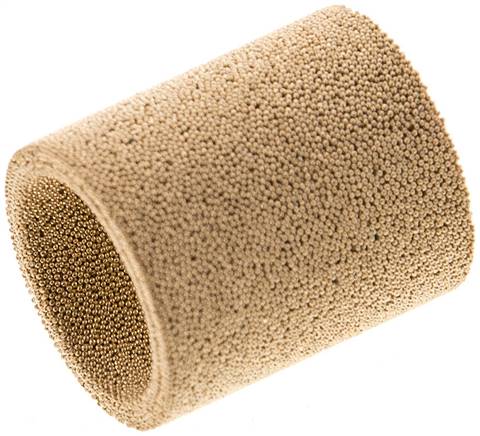

FILTERKOM1-40 Filterelement (40 ?m) für Wartungseinheit Kombi 1Weitere Eigenschaften:für BaureiheKombi 1AusführungFilterelement (40 ?m)Gewicht13 g / Stk.

*nur für Filter verwendbar, **nur für Filterregler verwendbarWeitere Eigenschaften:BehälterausführungErsatzmutterfür BaureiheStandard 3 - 9D (mm)76 (Flansch)Gewicht140 g / Stk.

Ausführung:Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:1,5 - 16 barmax. Kondensatmenge:50 cm?Schalttafelgewinde:M 50x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:125 cm?Öleransprechgrenze (bei 6 bar):140 l/minDurchfluss:140 - 5800 l/min *****Lieferumfang:Wartungseinheit einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, elektrische Niveauüberwachung -N, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -SiVorteile:•Befüllung mit Öl unter Druck möglich*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungSicherheits-Wartungseinheit (mit vorgeschaltetem, abschließbGewindeG 1/2"Druckregelbereich (bar)0,5 - 10BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW 2Befestigungswinkel mit SchalttafelmutterMW 2KoppelpaketKP 2Eingangsdruck (bar)1,5 - 16Gewicht3,5 kg / Stk.

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20 (Baureihe 0 kann nicht verschlossen werden)max. Kondensatmenge:28 cm?Schalttafelgewinde:M 36x1,5Lieferumfang:Filterregler einschließlich 50 mm ManometerDurchfluss:G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbarWeitere Eigenschaften:AusführungFilterreglerGewindeG 1/4"Druckregelbereich (bar)0,1 - 1BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablassautomatisch (drucklos geschlossen)Manometeranzeige (bar)0 - 1,6BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FEingangsdruck (bar)0 - 16Gewicht460 g / Stk.

Ausführung:Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:1,5 - 16 barmax. Kondensatmenge:25 cm?Schalttafelgewinde:M 30x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:50 cm?Öleransprechgrenze (bei 6 bar):60 l/minDurchfluss:60 - 1200 l/min *****Lieferumfang:Wartungseinheit einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E11-Schließung oder elektrische Niveauüberwachung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung*** -KE11, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC, elektrische Niveauüberwachung -N, Sicherheitsausführung: abschließbar mit Schutzkorb und vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -SiVorteile:•Befüllung mit Öl unter Druck möglich*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***Volkswagen-Schließung (wird ohne Schlüssel geliefert), ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., *****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungWartungseinheitGewindeG 3/8"Druckregelbereich (bar)0,2 - 6BehälterausführungKunststoffbehälterKondensatablassautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Eingangsdruck (bar)1,5 - 16Gewicht800 g / Stk.

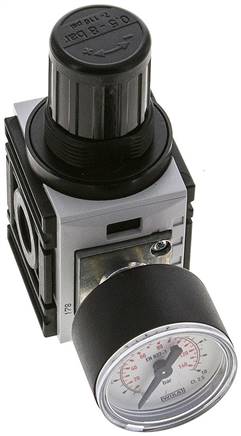

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenAnwendung:Ferngesteuerte Druckregler werden eingesetzt, wenn Druckregler an unzugänglichen Stellen (z.B. im Gefahren- oder Deckenbereich) eingesetzt werden müssen. Die Einstellung erfolgt durch einen beliebig platzierbaren Pilotdruckregler. Der geregelte Druck entspricht dem Druck, der an der Fernsteuerbohrung anliegt.Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Deckel oben: Messing, Membrane und Dichtungen: NBRLieferumfang:Druckregler einschließlich 50 mm ManometerEigenluftverbrauch:Multifix 1 &amp 2: keiner, Multifix 4: max. 1,5 l/min, Multifix 5: max. 0,5 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)Vorteile:•ferngesteuerte Druckregelung durch einen Pilotregler (bei Verwendung eines Präzisionsreglers mit Feedbackanschluss als Pilot ist eine sehr genaue Druckeinstellung möglich)*gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:BaureiheMultifix 4GewindeG 3/4"Druckregelbereich (bar)0,5 - 16Durchfluss* (L/min)12000Manometeranzeige (bar)0 - 25BefestigungswinkelW 4KoppelpaketKP 4Eingangsdruck (bar)max. 16H (mm)141H1 (mm)88L (mm)85SteueranschlussG 1/4"Gewicht1,2 kg / Stk.

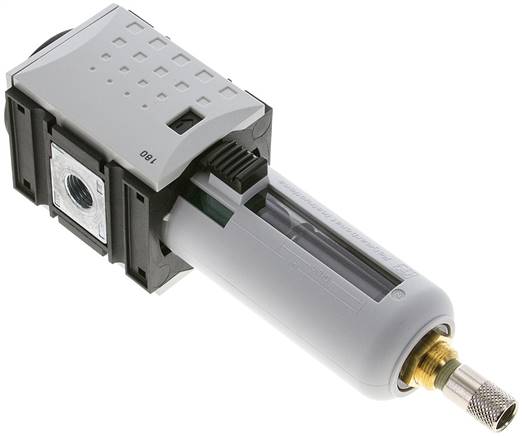

Anwendung:Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 ?m) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.Werkstoffe:Körper: Zink Druckguss Z410, Kondensatbehälter: Polycarbonat, Filtereinsatz: Borsilikat MicrofaservliesTemperaturbereich:0°C bis max. +50°C (Metallbehälter bis max. +90°C)Staubabscheidung:> 0,01 ?m (99,999 %)Restölgehalt:0,01 mg/m? (Klasse 1 nach DIN ISO 8573-1)Eingangsdruck:1,5 - 16 bar (mit Metallbehälter 0 - 25 bar)Kondensatentleerung:halbautomatisch** (Metallbehälter: manuell)Medien:Druckluft, neutrale GaseOptional:Ausführung mit Schutzkorb (nicht Baureihe 5)-S, Ausführung mit Metallbehälter mit manuellem Ablass (0 - 25 bar) -M*gemessen bei P1 = 6 bar und 0,2 bar Druckabfall**Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch.Weitere Eigenschaften:AusführungBefestigungswinkelBaureiheStandard 5Temperaturbereich (°C)0 bis +90Gewicht150 g / Stk.

Werkstoffe:Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer BaureiheEingangsdruck:0 - 16 bar ( Baureihe 0: 0 - 12 bar)Funktion:3/2-Wege Absperrventil mit gefasster Abluft. Im geschlossenen Zustand mit Vorhangschloss VHS 20 abschließbar.Lieferumfang:Kugelhahn inkl. Schalldämpfer in AbluftgewindeATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0)Weitere Eigenschaften:BaureiheFutura 2GewindeG 3/8"AbluftgewindeG 1/2"Durchfluss (L/min)11000H (mm)127H1 (mm)57L (mm)63BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)0 - 16Gewicht480 g / Stk.

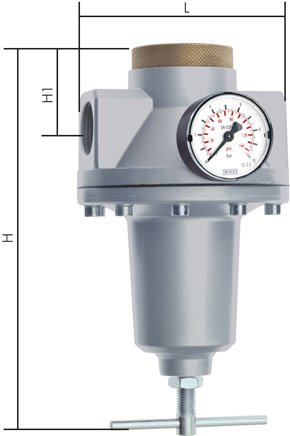

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5 und 7: Aluminium), Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Medien:Druckluft, neutrale GaseLieferumfang:Druckregler einschließlich 50 mm ManometerATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Andere Druckregelbereiche: 0,1-3 bar -3, 0,2-6 bar -6, 0,5-16 bar -16Vorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteWeitere Eigenschaften:BaureiheStandard 7GewindeG 1-1/2"Druckregelbereich (bar)0,1 - 3Durchfluss (L/min)15100Eingangsdruck (bar)max. 25Manometeranzeige (bar)0 - 4H (mm)258H1 (mm)58L (mm)119BefestigungswinkelBW 50Gewicht2,4 kg / Stk.

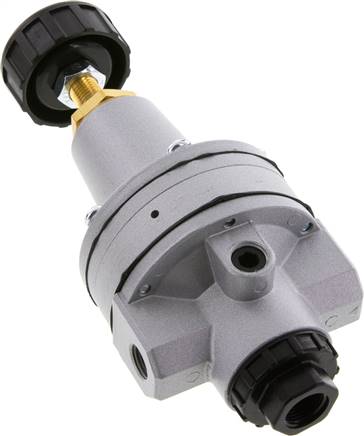

Anwendung:Hochleistungs-Präzisionsdruckregler werden eingesetzt, um einen äußerst genauen Druck - unabhängig von Vordruck und Durchflussleistung - einzustellen. Sie werden z.B. für Steuer- und Regelanlagen in der Verfahrenstechnik eingesetzt, wo höchste Anforderungen an Druckkonstanz gestellt werden.Ausführung:Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung), (Baureihe 2: gefasste Entlüftung durch G 3/8"-Bohrung)Werkstoffe:Körper: Zink Druckguss Z410, Membrane und Dichtungen: EPDM (Baureihe 2: NBR)Temperaturbereich:-10°C bis max. +60°C (Baureihe 2: -35°C bis max. +60°C)Eingangsdruck:max. 16 barManometeranschluss:G 1/8" (Baureihe 2: G 1/4")Schalttafelgewinde:M 12 x 1 (Baureihe 2: M 20 x 1,5)Eigenluftverbrauch:1,7 bis 2 l/minRegelgenauigkeit:? 2,5 mbarMedien:feingefilterte Druckluft (5 ?m) &amp neutrale Gase, ölfreiDurchfluss:900 l/min (Baureihe 2: 6500 l/min), Sekundärentlüftung: 200 l/min (Baureihe 2: 800 l/min)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite (Baureihe 2: bis 800 l/min), •hoher Durchfluss bei konstantem Druck, •feinste Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, •Baureihe 2: bis -35°C einsetzbar!, •gefasste Abluft (G 3/8") für Sekundärentlüftung (Baureihe 2)Achtung:Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.Weitere Eigenschaften:BaureiheBaureihe 2GewindeG 1/4"Druckregelbereich (bar)0,05 - 7BefestigungswinkelBW 30Temperaturbereich (°C)-35 bis +60Gewicht1,5 kg / Stk.
