Wartungsgeräte: Druckregler, Filterdruckminderer, Öler...

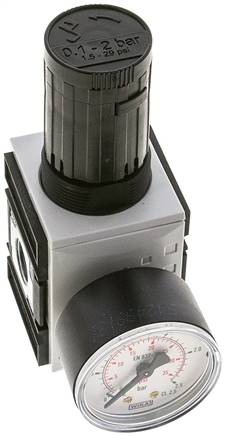

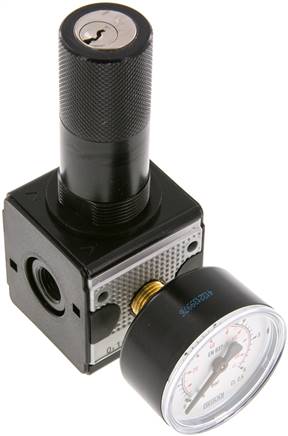

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:17500 l/min ***Eigenluftverbrauch:max. 0,5 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungSicherheits-Druckregler (mit vorgeschaltetem, abschließbarenGewindeG 1"Druckregelbereich (bar)0,5 - 10Manometeranzeige (bar)0 - 16BefestigungswinkelW 5KoppelpaketKP 5Gewicht5 kg / Stk.

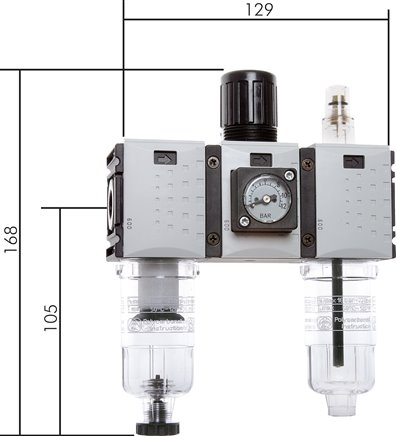

Ausführung:Filter, Druckregler rücksteuerbar, ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:16 cm?Schalttafelgewinde:M 30x1,5Öldosierung bei 1000 l/min:ca. 10 - 20 Tropfen/minÖlvorrat:35 cm?Öleransprechgrenze (bei 6 bar):26 l/minLieferumfang:Wartungseinheit einschließlich ManometerDurchfluss:26 - 800 l/min, Sekundärentlüftung: 25 l/minOptional:Ausführung mit Metallbehälter ohne Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 12 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***Montage eines Standardmanometers nur mit Manometeradapter möglich, Anzeigebereich des Kompaktmanometers: 0 - 12 bar, bzw. 0 - 6 barWeitere Eigenschaften:AusführungWartungseinheit mit Kompaktmanometer***GewindeG 1/4"Druckregelbereich (bar)0,5 - 10BehälterausführungMetallbehälter ohne SichtrohrKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW 0 FKoppelpaketKP 0 FKoppelpaket mit WandkonsoleKPW 0 FEingangsdruck (bar)1,5 - 12

Ausführung:Filter, Druckregler rücksteuerbar, ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:49 cm?Schalttafelgewinde:M 42x1,5Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:80 cm?Öleransprechgrenze (bei 6 bar):70 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDuchfluss:70 - 3500 l/min, Sekundärentlüftung: 70 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 3/8"Druckregelbereich (bar)0,5 - 16BehälterausführungMetallbehälter mit SichtrohrKondensatablasshalbautomatischManometeranzeige (bar)0 - 25BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)1,5 - 16Gewicht2 kg / Stk.

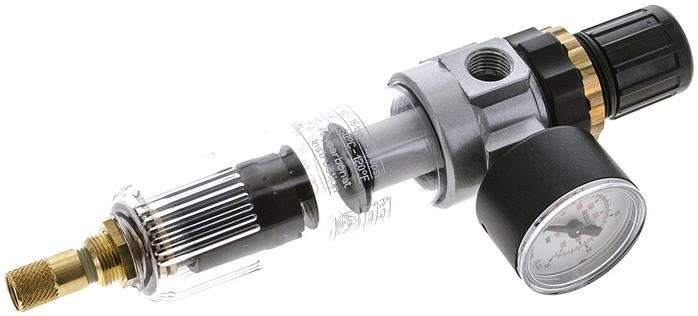

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini: Federhaube: POM)Temperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Lieferumfang:Filterregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,1 - 3 bar -3, 0,2 - 6 bar -6, 0,5 - 16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter (1,5 - 25 bar) -M, Ablassautomatik* -AM, Ablassautomatik drucklos geschlossen* (0 - 16 bar) -AMNC*nicht für Baureihe 1, in Verbindung mit Metallbehälter max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:BaureiheStandard 1GewindeG 1/4"Druckregelbereich (bar)0,5 - 10Durchfluss (L/min)900BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 16BefestigungswinkelBW 10Eingangsdruck (bar)1,5 - 16Max. Kondensatmenge (cm3)35Porenweite im Filter5 ?mH (mm)239H1 (mm)100L (mm)54Gewicht850 g / Stk.

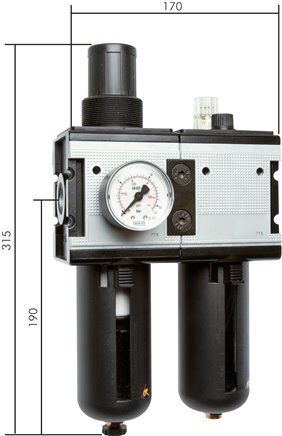

Ausführung:Filterregler rücksteuerbar, mit angebautem Öler (Baureihe 0 mit Micro-Nebelöler)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +60°CManometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?m (Baureihe 5: 40 ?m)Kondensatentleerung:halbautomatisch****Medien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:1,5 - 16 barmax. Kondensatmenge:87 cm?Schalttafelgewinde:M 50x1,5Eigenluftverbrauch:max. 1,5 l/minÖldosierung bei 1000 l/min:1 - 2 Tropfen/minÖlvorrat:181 cm?Öleransprechgrenze (bei 6 bar):115 l/minDurchfluss:115 - 12000 l/min ***Lieferumfang:Wartungseinheit einschließlich 50 mm ManometerOptional:Ausführung mit Metallbehälter** und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNCVorteile:•Befüllung mit Öl unter Druck möglich*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Tropfaufsatz aus Metall/Glas-Kombination, ***gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werdenWeitere Eigenschaften:AusführungWartungseinheitGewindeG 3/4"Druckregelbereich (bar)0,5 - 16BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 25BefestigungswinkelW 4KoppelpaketKP 4Eingangsdruck (bar)1,5 - 16Gewicht2,7 kg / Stk.

Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Dichtungen: NBR, Ölvorratsbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CMedien:Druckluft, neutrale GaseVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Eingangsdruck:0 - 16 bar (mit Metallbehälter max. 20 bar*)Öldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:181 cm?Öleransprechgrenze (bei 6 bar):115 l/minDurchfluss:115 - 16000 l/minOptional:Ausführung mit Metallbehälter* und Sichtrohr -MVorteile:•Befüllung mit Öl unter Druck möglich*Tropfaufsatz aus Metall/Glas-KombinationWeitere Eigenschaften:AusführungNebelölerGewindeG 3/4"BehälterausführungMetallbehälter mit SichtrohrBefestigungswinkelW 4KoppelpaketKP 4Eingangsdruck (bar)0 - 20Gewicht1,7 kg / Stk.

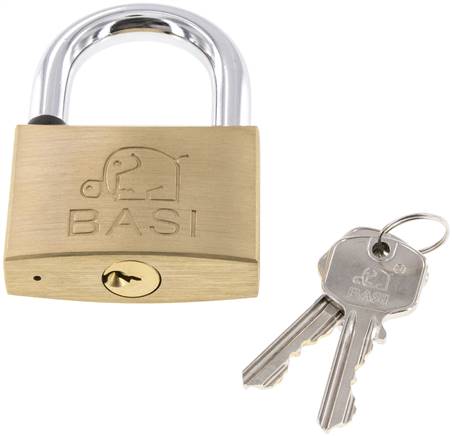

Werkstoffe:Gehäuse: Messing, Bügel: Stahl (gehärtet), Innenteile: StahlLieferumfang:Zylinder-Vorhangschloss mit 2 SchlüsselnOptional:Gleichschließend* mit Schließung A -GSA, gleichschließend* mit Schließung B -GSB*Jedes Schloß mit gleicher Artikelnummer lässt sich mit den gleichen Schlüsseln öffnen.Weitere Eigenschaften:AusführungStandardSchließungsartStandardS (mm)60Bügelstärke Ø (mm)10,0A (mm)36B (mm)36C (mm)20Gewicht440 g / Stk.

Ausführung:Filter, Druckregler rücksteuerbar, ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:16 cm?Schalttafelgewinde:M 30x1,5Öldosierung bei 1000 l/min:ca. 10 - 20 Tropfen/minÖlvorrat:35 cm?Öleransprechgrenze (bei 6 bar):26 l/minLieferumfang:Wartungseinheit einschließlich ManometerDurchfluss:26 - 800 l/min, Sekundärentlüftung: 25 l/minOptional:Ausführung mit Metallbehälter ohne Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 12 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***Montage eines Standardmanometers nur mit Manometeradapter möglich, Anzeigebereich des Kompaktmanometers: 0 - 12 bar, bzw. 0 - 6 barWeitere Eigenschaften:AusführungWartungseinheit mit 40 mm StandardmanometerGewindeG 1/4"Druckregelbereich (bar)0,5 - 10BehälterausführungMetallbehälter ohne SichtrohrKondensatablassautomatischManometeranzeige (bar)0 - 16BefestigungswinkelW 0 FKoppelpaketKP 0 FKoppelpaket mit WandkonsoleKPW 0 FEingangsdruck (bar)1,5 - 12

Ausführung:Rücksteuerbare Kombi-Wartungseinheiten bestehen aus Filter, Druckregler und Öler in einem Gerät. Der Ölbehälter ist in den Filterbehälter integriert.Werkstoffe:Gehäuse: Zinkdruckguss, Dichtungen: NBR, Kunststoffbehälter: Polycarbonat, Filtereinsatz: SinterbronzeTemperaturbereich:0°C bis max. +50°C (Metallbehälter: 0°C bis max. +90°C)Eingangsdruck:0 - 16 bar (Metallbehälter: 0 - 25 bar)Manometeranschluss:G 1/4"Nutzbare Behälterinhalte:Baugröße 1: Filter 25 cm?, Öler: 75 cm?, Baugröße 2: Filter 75 cm?, Öler: 150 cm?Porenweite im Filter:40 ?mKondensatentleerung:manuellLieferumfang:Wartungseinheit einschließlich 50 mm ManometerOptional:Metallbehälter mit Sichtrohr -M*, Schutzkorb -S, halbautomatischer Ablass (0,5 - 16** bar) -HA, automatischer Ablass (Einbauautomat, 1,5 - 12 bar) -AM, automatischer Ablass (Anbauautomat, 4 - 16 bar) -AMR, abschließbar -K*Tropfaufsatz aus Metall / Glas, **in Verbindung mit Metallbehälter 0,5 - 25 barWeitere Eigenschaften:BaureiheKombi 1GewindeG 3/8"Druckregelbereich (bar)0,5 - 16Durchfluss (L/min)1.400BehälterausführungKunststoffbehälterKondensatablassautomatischManometeranzeige (bar)0 - 25BefestigungswinkelW KOMBI 1Eingangsdruck (bar)1,5 - 12Temperaturbereich (°C)0 bis +50L (mm)65Gewicht1,1 kg / Stk.

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini: Federhaube: POM)Temperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteManometeranschluss:G 1/8"Porenweite im Filter:5 ?mmax. Kondensatmenge:16 cm?Schalttafelgewinde:M 30x1,5Lieferumfang:Filterregler einschließlich 40 mm ManometerDurchfluss:350 l/minOptional:Ausführung mit Metallbehälter (1,5 - 25 bar) -M, Ablassautomatik*** -AM, Ablassautomatik drucklos geschlossen*** (0 - 16 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.***in Verbindung mit Metallbehälter max. 16 barVorteile:•Handrad kann durch Herunterdrücken arretiert werdenWeitere Eigenschaften:GewindeG 1/4"Druckregelbereich (bar)0,5 - 16BehälterausführungKunststoffbehälterKondensatablassautomatischManometeranzeige (bar)0 - 25BefestigungswinkelWHM 30Eingangsdruck (bar)1,5 - 16Gewicht360 g / Stk.

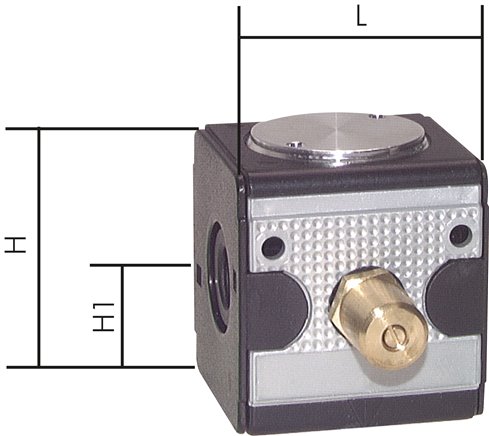

Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBRMedien:geölte und ungeölte Druckluft, neutrale GaseTemperaturbereich:-10°C bis +60°CVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Anwendung:Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.Eingangsdruck:2 - 16 bar (Baugröße 0: 2,5 - 16 bar, mit Koppelpaket max. 12 bar)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)Achtung:Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!Weitere Eigenschaften:BaureiheMultifix 1GewindeG 3/8"Durchfluss (L/min)1000H (mm)54H1 (mm)27L (mm)48BefestigungswinkelW 1KoppelpaketKP 1Eingangsdruck (bar)2 - 16Gewicht320 g / Stk.

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +50°CEingangsdruck:max. 16 bar (Baureihe 0: max. 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.Schalttafelgewinde:M 36x1,5Lieferumfang:Druckregler einschließlich 40 mm ManometerDurchfluss:G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min, (Präzisionsdruckregler 120 l/min)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang (G 1/4") ist gegenüber dem Manometer angeordnet.*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ? 25 mbarWeitere Eigenschaften:AusführungPräzisionsdruckregler**Gewinde EingangG 1/4"Gewinde AusgangG 1/4"Druckregelbereich (bar)0,1 - 1Manometeranzeige (bar)0 - 1,6BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FEingangsdruck (bar)max. 16Gewicht370 g / Stk.

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +50°CEingangsdruck:max. 16 bar (Baureihe 0: max. 12 bar)Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.Schalttafelgewinde:M 36x1,5Lieferumfang:Druckregler einschließlich 40 mm ManometerDurchfluss:G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min, (Präzisionsdruckregler 120 l/min)ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•Durch Verblockung mehrerer Regler können über eine Druckversorgung mehrere Druckluftkreise mit unabhängig regelbaren Drücken versorgt werden. Der Druckluftabgang (G 1/4") ist gegenüber dem Manometer angeordnet.*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ? 25 mbarWeitere Eigenschaften:AusführungDruckreglerGewinde EingangG 3/8"Gewinde AusgangG 1/4"Druckregelbereich (bar)0,1 - 2Manometeranzeige (bar)0 - 2,5BefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FEingangsdruck (bar)max. 16Gewicht350 g / Stk.

Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Dichtungen: NBR, Kondensatbehälter: Zink Druckguss (Baureihe 5: Aluminium) oder PolycarbonatTemperaturbereich:-10°C bis +60°CMedien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)Vorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.Hinweis zu halbautomatischem Kondensatablass:Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Anwendung:Aktivkohlefilter werden für die Geruchsfilterung von Druckluft verwendet. Von der Aktivkohle werden die in der Druckluft enthaltenen Öldampfmoleküle absorbiert. Eine zusätzliche Filtertresse verhindert, dass Aktivkohlepartikel vom Luftstrom mitgerissen werden. Wir empfehlen die Vorschaltung eines Vorfilters und Feinfilters um die Standzeit zu erhöhen.Restölgehalt:0,005 mg/m? (Klasse 0 nach DIN ISO 8573-1)Eingangsdruck:0 - 16 bar, mit Metallbehälter max. 20 bar (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)Optional:Baureihe 0 (nur Typ FA 018), 1 und 2: Schutzkorb -S, Baureihe 4: Metallbehälter mit Sichtrohr -M*bei Eingangsdruck 6 bar und 0,2 bar DruckverlustWeitere Eigenschaften:AusführungAktivkohlefilterBaureiheMultifix 4GewindeG 1"optimaler Durchfluss* (L/min)3000BehälterausführungMetallbehälter mit SichtrohrBehältervolumen (cm3)87H (mm)241H1 (mm)183L (mm)85BefestigungswinkelW 4KoppelpaketKP 4Ersatzfilter (Aktivkohle)A 40/123Eingangsdruck (bar)0 - 20Gewicht1,5 kg / Stk.

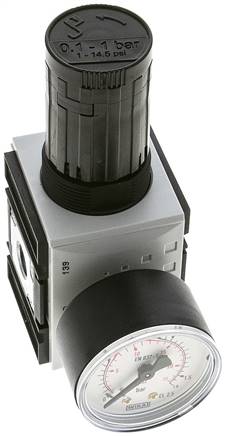

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung)Werkstoffe:Körper: Zink Druckguss Z410 (Baureihe 4 &amp 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBRTemperaturbereich:-10°C bis +60°CManometeranschluss (gilt nicht für Druckregler mit durchgeheneder Druckversorgung):G 1/4" (Baureihe 0: G 1/8")Medien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werdenEingangsdruck:max. 16 barSchalttafelgewinde:M 30x1,5Lieferumfang:Druckregler einschließlich 50 mm ManometerDurchfluss:2100 l/min ****ATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht E 11-Schließung)Optional:abschließbar durch Zylinderschloss -K, abschließbar durch Zylinderschloss mit E 11-Schließung** -KE11, Sicherheitsausführung: abschließbar mit vorgeschaltetem, abschließbaren Kugelhahn und Anfahrventil -Si*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Volkswagen-Schließung (wird ohne Schlüssel geliefert), ***geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit ? 25 mbar, ****gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar DruckabfallWeitere Eigenschaften:AusführungDruckregler, abschließbarGewindeG 1/4"Druckregelbereich (bar)0,1 - 3Manometeranzeige (bar)0 - 4BefestigungswinkelW 1Befestigungswinkel mit SchalttafelmutterMW 1KoppelpaketKP 1Gewicht500 g / Stk.

Ausführung:Filter, Druckregler rücksteuerbar, ÖlerWerkstoffe:Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Behälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch**Manometeranschluss:G 1/4" (Baureihe 0: G 1/8")Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden, •halbautomatische Ölbefüllung durch Anschließen eines Schlauches unten an den Ölbehälter (G 1/8"). Durch diesen Schlauch wird bei Drücken des Öleinfüllknopfes das Öl in den Behälter gesaugt (nicht Baureihe 0).max. Kondensatmenge:87 cm?Schalttafelgewinde:M 50x1,5Eigenluftverbrauch:max. 1,5 l/minÖldosierung bei 1000 l/min:ca. 1 - 2 Tropfen/minÖlvorrat:181 cm?Öleransprechgrenze (bei 6 bar):115 l/minLieferumfang:Wartungseinheit einschließlich 50 mm ManometerDurchfluss:115 - 12000 l/min, Sekundärentlüftung: 120 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:AusführungWartungseinheitGewindeG 3/4"Druckregelbereich (bar)0,5 - 16BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 25BefestigungswinkelW 4 FKoppelpaketKP 4 FKoppelpaket mit WandkonsoleKPW 4 FEingangsdruck (bar)1,5 - 16Gewicht3,1 kg / Stk.

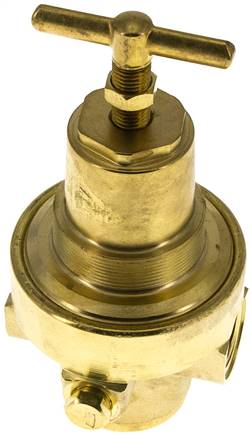

Durchfluss:Kv-Wert 1,8m?/h, 2200 l/min* (Messing: Kv-Wert 1 m?/h, 1500 l/min*)Ausführung:rücksteuerbar (mit Sekundärentlüftung), optional nicht rücksteuerbarWerkstoffe:Dichtungen: FKM, Membrane: NBR (PTFE-beschichtet)Temperaturbereich:-20°C bis +80°CMedien:geölte und ungeölte Druckluft, ungiftige Gase (mit Option -NB: Gase und Flüssigkeiten, demineralisiertes Wasser, mit Option -NE: aggressive Gase (nicht für Kolbendruckregler), mit Option -CO: CO2 (nur für Typ Messing)Manometeranschluss:G 1/4"Schalttafelgewinde:M 50 x 1,5Optional:Ausführung nicht rücksteuerbar für Gase und Flüssigkeiten (NBR-Membran, PTFE-beschichtet) -NB, Ausführung nicht rücksteuerbar für aggressive Gase (Edelstahl-Membrane) -NE, Ausführung nicht rücksteuerbar mit EPDM-Dichtungen für CO2 (nur für Typ Messing) -CO, NPT-Gewinde -NPT*Bei 8 bar Eingangsdruck, 6 bar Ausgangsdruck und 1 bar Druckabfall, **Kolbendruckregler, ***Ein Tauschen der NBR/PTFE-Membranen zwischen rücksteuerbar und nicht rücksteuerbar ist möglichWeitere Eigenschaften:Ausführungnicht rücksteuerbarWerkstoffMessingGewindeG 1/2"Druckregelbereich (bar)1 - 15Eingangsdruck (bar)max. 50BefestigungswinkelWH 12 ESErsatzmembrane rücksteuerbar, NBR/PTFE***MEMB R12 MSErsatzmembrane nicht rücksteuerbar, NBR/PTFE***MEMB R12MS-NBempfohlenes ManometerMW 2563Gewicht1,9 kg / Stk.

Ausführung:Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410 (Baureihe 5: Aluminium), Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat (Baureihe Mini: Federhaube: POM)Temperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUVorteile:•automatische Entlüftung bei Überdruck auf der SekundärseiteManometeranschluss:G 1/4"Schalttafelgewinde:Baureihe 1 - 3: M 20 x 1,5Lieferumfang:Filterregler einschließlich 50 mm ManometerOptional:Andere Druckregelbereiche: 0,1 - 3 bar -3, 0,2 - 6 bar -6, 0,5 - 16 bar -16, Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter (1,5 - 25 bar) -M, Ablassautomatik* -AM, Ablassautomatik drucklos geschlossen* (0 - 16 bar) -AMNC*nicht für Baureihe 1, in Verbindung mit Metallbehälter max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:BaureiheStandard 2GewindeG 1/2"Druckregelbereich (bar)0,1 - 3Durchfluss (L/min)1500BehälterausführungKunststoffbehälter mit SchutzkorbKondensatablasshalbautomatischManometeranzeige (bar)0 - 4BefestigungswinkelBW 20Eingangsdruck (bar)1,5 - 16Max. Kondensatmenge (cm3)50Porenweite im Filter40 ?mH (mm)270H1 (mm)118L (mm)70

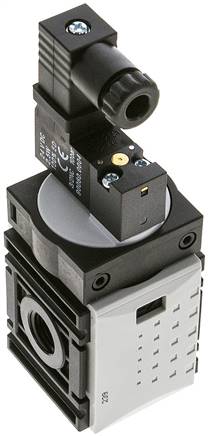

Werkstoffe:Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer BaureiheEingangsdruck:2 - 10 bar (pneumatisch betätigt: 2 - 16 bar)Leistungsaufnahme:2,5 W / 3 VA (50 Hz)Schutzart:IP 65 (Steckergröße 0C)Lieferumfang:Ventil inkl. Schalldämpfer in AbluftgewindeWeitere Eigenschaften:Ausführung3/2-Wege Magnetventil (NC)BaureiheFutura 0GewindeG 1/4"AbluftgewindeG 1/4"Elektrische Ansteuerung230 V ACDurchfluss (L/min)2000H (mm)138H1 (mm)45L (mm)43BefestigungswinkelW 0 FKoppelpaketKP 0 FKoppelpaket mit WandkonsoleKPW 0 FErsatzvorsteuerventilM CL F 230VEingangsdruck (bar)2 - 10Gewicht210 g / Stk.

Ausführung:Rücksteuerbare Kombi-Wartungseinheiten bestehen aus Filter, Druckregler und Öler in einem Gerät. Der Ölbehälter ist in den Filterbehälter integriert.Werkstoffe:Gehäuse: Zinkdruckguss, Dichtungen: NBR, Kunststoffbehälter: Polycarbonat, Filtereinsatz: SinterbronzeTemperaturbereich:0°C bis max. +50°C (Metallbehälter: 0°C bis max. +90°C)Eingangsdruck:0 - 16 bar (Metallbehälter: 0 - 25 bar)Manometeranschluss:G 1/4"Nutzbare Behälterinhalte:Baugröße 1: Filter 25 cm?, Öler: 75 cm?, Baugröße 2: Filter 75 cm?, Öler: 150 cm?Porenweite im Filter:40 ?mKondensatentleerung:manuellLieferumfang:Wartungseinheit einschließlich 50 mm ManometerOptional:Metallbehälter mit Sichtrohr -M*, Schutzkorb -S, halbautomatischer Ablass (0,5 - 16** bar) -HA, automatischer Ablass (Einbauautomat, 1,5 - 12 bar) -AM, automatischer Ablass (Anbauautomat, 4 - 16 bar) -AMR, abschließbar -K*Tropfaufsatz aus Metall / Glas, **in Verbindung mit Metallbehälter 0,5 - 25 barWeitere Eigenschaften:BaureiheKombi 1GewindeG 1/2"Druckregelbereich (bar)0,5 - 6Durchfluss (L/min)1.400BehälterausführungKunststoffbehälterKondensatablassautomatischManometeranzeige (bar)0 - 10BefestigungswinkelW KOMBI 1Eingangsdruck (bar)1,5 - 12Temperaturbereich (°C)0 bis +50L (mm)65

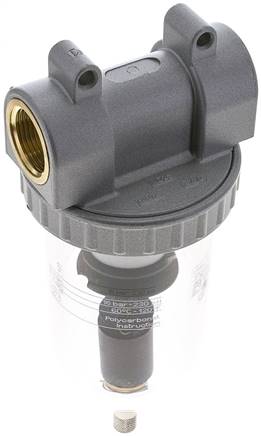

Ausführung:Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: Zink Druckguss Z410, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +60°CEingangsdruck:1,5 - 16 bar (mit Metallbehälter 1,5 - 25 bar, Baureihe 8 &amp 9: 1,5 - 20 bar)Kondensatentleerung:halbautomatisch**Medien:Druckluft, neutrale GaseATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 9)Optional:Ausführung mit Schutzkorb -S, Ausführung mit Metallbehälter (1,5 - 25 bar, Baureihe 8 &amp 9: 1,5 - 20 bar) -M, Ablassautomatik* -AM, Ablassautomatik drucklos geschlossen* (0 - 16 bar) -AMNC*in Verbindung mit Metallbehälter max. 16 bar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:BaureiheStandard 3GewindeG 3/4"Durchfluss (L/min)4000BehälterausführungKunststoffbehälterKondensatablassautomatisch (drucklos geschlossen)BefestigungswinkelZW 30ErsatzfilterFILTER 2Eingangsdruck (bar)0 - 16Max. Kondensatmenge (cm3)65Porenweite im Filter5 ?mH (mm)205H1 (mm)172L (mm)90Gewicht1,1 kg / Stk.

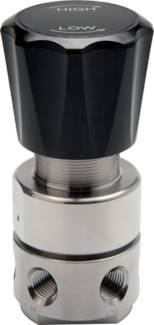

Ausführung:Druckminderer nicht rücksteuerbar (ohne Sekundärentlüftung)Werkstoffe:Gehäuse: Messing oder Edelstahl, Innenteile: Edelstahl, Federhaube: Messing vernickelt oder Edelstahl, Drehknopf: PA, Ventilsitz: PFA, Schalttafelmutter: Messing vernickeltTemperaturbereich:-40°C bis +75°C (Typ 414 bar: -25°C bis +75°C)Manometeranschluss:2 x NPT 1/4" (für Eingangs- und Ausgangsdruck)Schalttafelgewinde:UN 1-5/16"-20 (Ø 33,4)Medien:Druckluft, Stickstoff, Sauerstoff*, Wasserstoff, Helium, (Typ 300 bar: zusätzlich Kohlendioxid)Lieferumfang:Druckminderer ohne Manometer und Schalttafelmutter (Verschlussstopfen zum Verschließen der Manometeranschlüsse liegen der Lieferung bei)*Sauerstoff max. 200 bar, **gemessen bei maximalem Eingangsdruck und maximalem AusgangsdruckWeitere Eigenschaften:Werkstoff1.4404GewindeNPT 1/4"Druckregelbereich (bar)0,3 - 35Durchfluss** (L/min)1500Eingangsdruck* (bar)max. 300Schalttafelmutter Messing vernickeltSM DR 14 HDTemperaturbereich (°C)-40 bis +75Gewicht1 kg / Stk.

Ausführung:Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:-10°C bis +50°CEingangsdruck:1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)Kondensatentleerung:halbautomatisch*Porenweite im Filter:5 ?mMedien:Druckluft, neutrale GaseVorteile:•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe.max. Kondensatmenge:28 cm?Durchfluss:2200 l/minATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EUOptional:Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC*sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:GewindeG 1/4"BehälterausführungMetallbehälter mit SichtrohrKondensatablasshalbautomatischBefestigungswinkelW 1 FKoppelpaketKP 1 FKoppelpaket mit WandkonsoleKPW 1 FErsatzfilter 5 ?mFILTER 1Eingangsdruck (bar)1,5 - 16Gewicht440 g / Stk.

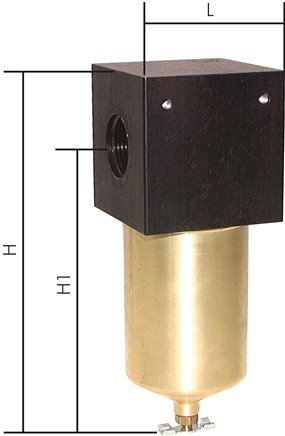

Ausführung:Filterung durch Zentrifugalprinzip und SinterfilterWerkstoffe:Gehäuse: Aluminium, Behälter: Messing (DF8740 und DF8840: Aluminium), Filtereinsatz: SinterbronzeTemperaturbereich:0°C bis +90°CEingangsdruck:0 - 40 barKondensatentleerung:manuellMedien:Druckluft, neutrale Gase*gemessen bei P1 = 6 bar und 0,2 bar DruckabfallWeitere Eigenschaften:AusführungHochdruck-Filter bis 40 bar (5 ?m)GewindeG 1/2"Durchfluss* (L/min)2660BefestigungswinkelBW 2040ErsatzfilterFILTER 2040-5Max. Kondensatmenge (cm3)80H (mm)200H1 (mm)168L (mm)65Gewicht1,3 kg / Stk.
