Kugelhahn, PVC-U / FKM, Rp 1-1/2" (Industrieausführung)
Vorteile:•radial ein- und ausbaubar, •ausspülsichere Kugel, •optimale DurchflusseigenschaftenTemperaturbereich:0°C bis +60°C, (Werkstoff PP-H: 0°C bis +100°C)*bei Delta p = 1 barWerkstoffe:Gehäuse und Kugel: PVC-U, Kugelsitz: PTFEBetriebsdruck:0 - 16 barHinweis:•Keine PVC-U schädigende Gewindedichtmittel verwenden, nur für KunststoffgewindeBesonderes Qualitätsmerkmal:Kugelhahn 100% geprüftAchtung:Nicht für Druckluft oder andere Gase unter Druck geeignet!Weitere Eigenschaften:DichtungenFKMInnengewinde GRp 1-1/2"DN (mm)40H (mm)130L (mm)21Z (mm)88E (mm)96B (mm)92C (mm)111Durchfluss* (L/min)1700Gewicht750 g / Stk.
Elektrischer Schwenkantrieb 85 bis 240 V (AC/DC), Baugröße 1
Beschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einbauen!Werkstoffe:Gehäuse: PA 6Temperaturbereich:-20°C bis +70°CSpannung:Typ 230: 24 - 240 V AC / 24 - 135 V DC (Sanitär- und Sonder-Industrieantrieb: 85 - 240 V AC/DC, Typ 24: 24 V AC/DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).Schutzart:IP 67 (Sanitär- und Sonder-Industrieantrieb: IP 65)Einschaltdauer:75%Einbaulage:beliebig, aber nicht über KopfNachrüstsätze für Universal-Industrieantrieb:•"Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall•Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3%, Schaltstellung NC oder NO (Umstellung durch Jumper)Vorteile:•Universal-Anbauflansch nach ISO 5211 passend für mehrere Anschlussbilder und Vierkantabessungen, •Handnotbetätigung, •2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •im Antriebsgehäuse integrierte Heizung, •Universal-Industrieantrieb kann mittels Nachrüstsatz mit Positioniersystem oder "Battery Safety Return" ausgestattet werden*max. Drehmoment (nicht für kontinuierlichen Betrieb), **nicht für Baugröße 6 und 7Weitere Eigenschaften:AusführungSanitärantriebSpannung (V)85 bis 240 V (AC/DC)passend für Montageflansch ISO 5211F03 / F05Vierkant (C)9 / 11 / 14Baugröße1Stellzeit (s)19Arbeitsdrehmoment10 Nm (12 Nm*)A (mm)36BM 5D (°)45Gewicht950 g / Stk.
Pneumat. 3-Wege-Kugelhahn (T3), einfachwirkend, G 2", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungT3Gewinde KugelhahnG 2"DN (mm)40Einbaulänge Kugelhahn (mm)165PN (bar)0 bis 40ErsatzantriebePDE 012Gewicht8 kg / Stk.
Messing-Kugelhahn mit Schmutzfänger, G 2"
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing verchromt, Dichtung: PTFE / FKM / NBR, Sieb: 1.4301 / PA, Verschlusskappe: Messing vernickeltMaschenweite:0,5 mmTemperaturbereich:-20°C bis +100°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,4 bar)Vorteile:•kompakte Bauform, •günstiger Ersatz für zwei Absperrhähne und einen Schmutzfänger, •spart Kosten durch geringeren Montageaufwand, •einfaches Kontrollieren und Reinigen des Filtersiebs, da im abgesperrten Zustand drucklosWeitere Eigenschaften:AusführungKugelhahnGewinde GG 2"DN (mm)46L (mm)117PN (bar)-0,4 bis 20H (mm)88,5H1 (mm)68,5R (mm)158Ersatzsieb 0,5 mmKH 20 FI SIEBGewicht2,4 kg / Stk.
Labor-Schlauchhahn (PE), 13 (1/2") mm
Werkstoffe:Polyethylen (HD-PE)Temperaturbereich:0°C bis +120°CBetriebsdruck:Drucklos für LaborbedarfWeitere Eigenschaften:Schlauch Ø innen (mm)13 (1/2)DN (mm)9Gewicht22 g / Stk.
Edelstahl-Kugelhahn, Direktmontageflansch G 3/8", PN 63
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienVorteile:•Baulänge nach DIN 3202-M3, •Ein Antrieb kann direkt auf den ISO 5211 Montageflansch montiert werden, um den Kugelhahn zu automatisieren.*Baulänge nicht nach DINWeitere Eigenschaften:GG 3/8"DN (mm)12L (mm)60PN (bar)-0,9 bis 63ISO 5211F03ISO 5211-1F04 (Vierkant 9)ReparatursätzeKH 383 F ES REPGewicht550 g / Stk.
3-teiliger Edelstahl-Kugelhahn, G 3/4", 0 bis 63bar
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE (15% GF), Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:NPT-Gewinde -NPT, Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-M3, •Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter, •Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 2-1/2" - G 4": VHS 60)Weitere Eigenschaften:GG 3/4"DN (mm)20L (mm)80PN (bar)0 bis 63H (mm)65R (mm)121ISO 5211F03ReparatursätzeKH 343 ES E REPGewicht750 g / Stk.
Messing-Kugelhahn, R 1/2" / Rp 1/2", -0,9 bis 50bar, Knebelgriff
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Vorteile:•Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar*), - langer Griff in rot*nicht für Kombigriff-Größe 3Weitere Eigenschaften:AusführungKnebelgriffG1 (Außengewinde)R 1/2"G2 (Innengewinde)Rp 1/2"DN (mm)15L (mm)76,5PN (bar)-0,9 bis 50H (mm)44R (mm)27Ersatzgriff KnebelKOMBI 2 K ROTStandardgriffKOMBI 2 S ROTGriff langKOMBI 2 L ROTFlachstahlgriffKOMBI 2 F ROTGewicht260 g / Stk.
Messing-Minikugelhahn G 3/4" Innengewinde / Außengewinde, PN 15, Knebelgriff
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:0°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Weitere Eigenschaften:AusführungInnengewinde / AußengewindeBetätigungKnebelgriffGewinde GG 3/4"Gewinde G-1G 3/4 (AG)DN (mm)12L (mm)51PN (bar)-0,9 bis 15H (mm)32,0R (mm)22Gewicht180 g / Stk.
Pneumat. 3-Wege-Kugelhahn (T2), doppeltwirkend, FKM-Dichtung, G 2", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-DichtungBohrungT2Gewinde KugelhahnG 2"DN (mm)40Einbaulänge Kugelhahn (mm)165PN (bar)0 bis 40ErsatzantriebePDD 012Gewicht8 kg / Stk.
Pneumat. 3-Wege-Kugelhahn (L), doppeltwirkend, FKM-Dichtung, G 2", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-DichtungBohrungLGewinde KugelhahnG 2"DN (mm)40Einbaulänge Kugelhahn (mm)165PN (bar)0 bis 40ErsatzantriebePDD 012Gewicht8 kg / Stk.
Messing-Kugelhahn, abschließbar, Rp 2", -0,98 bis 40 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Hebel: Stahl verzinkt, silikonfrei gefertigtTemperaturbereich:-40°C bis +170°C (abhängig vom Betriebsdruck), Kraftstoffe -20°C bis max. +60°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,98 bar), Öle, Kraftstoffe (max. 5 bar), HeizölVorteile:•Handhebel kann mit Schloss veriegelt werden - bitte verwenden Sie VHS 40Weitere Eigenschaften:Gewinde GRp 2"DN (mm)50L (mm)135PN (bar)-0,98 bis 40H (mm)96R (mm)157passendes VorhangschlossVHS 40Gewicht2,5 kg / Stk.
Gerader Griff Aluminium SW 17
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköl, Heizöl (Wasser nur nach Freigabe durch uns)Optional:NPT-Gewinde -NPTWeitere Eigenschaften:Gewicht135 g / Stk.

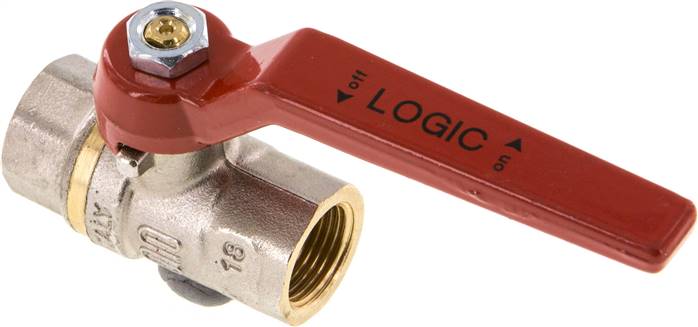

Messing-Kugelhahn, Rp 3/8", -0,9 bis 80 bar, silikonfrei gefertigt
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE, Griff: AluminiumdruckgussTemperaturbereich:-20°C bis +150°CEinsatzbereich:Druckluft, Vakuum (max. -0,9 bar), Wasser, Öle, nichtkorrosive Flüssigkeiten und KohlenwasserstoffeWeitere Eigenschaften:Gewinde GRp 3/8"DN (mm)10L (mm)48PN (bar)-0,9 bis 80H (mm)39,5R (mm)80Gewicht125 g / Stk.
Minikugelhahn langer Griff, G 1/8" Innengewinde / Außengewinde, PN 15
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKM, silikonfrei gefertigtTemperaturbereich:-20°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)*max. Betriebsdruck in Abhängigkeit der Temperatur: bis 30°C = 15 bar, bis 60°C = 11 bar, bis 90°C = 7,5 barWeitere Eigenschaften:AusführungInnengewinde / AußengewindeGewinde GG 1/8"Gewinde G-1G 1/8 (AG)DN (mm)6L (mm)41,5PN (bar)-0,98 bis 15H (mm)30,5R (mm)72Gewicht105 g / Stk.
Minikugelhahn langer Griff, G 1/2" Innengewinde / Außengewinde, PN 15
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKM, silikonfrei gefertigtTemperaturbereich:-20°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)*max. Betriebsdruck in Abhängigkeit der Temperatur: bis 30°C = 15 bar, bis 60°C = 11 bar, bis 90°C = 7,5 barWeitere Eigenschaften:AusführungInnengewinde / AußengewindeGewinde GG 1/2"Gewinde G-1G 1/2 (AG)DN (mm)10L (mm)49PN (bar)-0,98 bis 15H (mm)32,5R (mm)72Gewicht140 g / Stk.
Messing-Kugelhahn, DVGW, Rp 3/8", -0,9 bis 50 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°C, Gas: -20°C bis max. +60°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar), Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)Vorteile:•Baulänge nach DIN 3202-M3, •Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar***), -langer Griff in rot*bei Gas bis PN 5 bar / MOP 5, **keine DIN Baulänge, ***nicht für Kombigriffgröße 3Weitere Eigenschaften:AusführungStandardGewinde GRp 3/8"DN (mm)10L (mm)52,4PN* (bar)-0,9 bis 50H (mm)37R (mm)80Ersatzgriff StandardKOMBI 1 S GELBKnebelgriffKOMBI 1 K GELBFlachstahlgriffKOMBI 1 F GELBGewicht145 g / Stk.
Messing-Kugelhahn, Rp 2", -0,9 bis 25 bar, voller Durchgang
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Vorteile:•Baulänge nach DIN 3202-M3, •Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar**), -langer Griff in rot*keine DIN-Länge, **nicht für Kombigriff-Größe 3Weitere Eigenschaften:AusführungStandardGewinde GRp 2"DN (mm)50L (mm)140PN (bar)-0,9 bis 25H (mm)98R (mm)158Ersatzgriff StandardKOMBI 5 S ROTGriff langKOMBI 5 L ROTFlachstahlgriffKOMBI 5 F ROTGewicht2,1 kg / Stk.
Messing-Kugelhahn, DVGW, Rp 2", -0,9 bis 25 bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°C, Gas: -20°C bis max. +60°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar), Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)Vorteile:•Baulänge nach DIN 3202-M3, •Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar***), -langer Griff in rot*bei Gas bis PN 5 bar / MOP 5, **keine DIN Baulänge, ***nicht für Kombigriffgröße 3Weitere Eigenschaften:AusführungStandardGewinde GRp 2"DN (mm)50L (mm)140PN* (bar)-0,9 bis 25H (mm)98R (mm)158Ersatzgriff StandardKOMBI 5 S GELBFlachstahlgriffKOMBI 5 F GELBGewicht2,1 kg / Stk.
Messing-Kugelhahn, R 1/4" / Rp 1/4", -0,9 bis 50bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Vorteile:•Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar*), - langer Griff in rot*nicht für Kombigriff-Größe 3Weitere Eigenschaften:AusführungStandardG1 (Außengewinde)R 1/4"G2 (Innengewinde)Rp 1/4"DN (mm)8L (mm)56,9PN (bar)-0,9 bis 50H (mm)37R (mm)80Ersatzgriff StandardKOMBI 1 S ROTKnebelgriffKOMBI 1 K ROTGriff langKOMBI 1 L ROTFlachstahlgriffKOMBI 1 F ROTGewicht140 g / Stk.
Kombigriff-rot, Größe 3, Standard (Stahl verzinkt und lackiert)
*mit Aufdruck "EN 331"Weitere Eigenschaften:FarberotAusführungStandard (Stahl verzinkt und lackiert)Kombigröße3Gewicht55 g / Stk.
Messing-Kugelhahn, R 1-1/4" / Rp 1-1/4", -0,9 bis 30bar
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Vorteile:•Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar*), - langer Griff in rot*nicht für Kombigriff-Größe 3Weitere Eigenschaften:AusführungStandardG1 (Außengewinde)R 1-1/4"G2 (Innengewinde)Rp 1-1/4"DN (mm)32L (mm)110PN (bar)-0,9 bis 30H (mm)75R (mm)138Ersatzgriff StandardKOMBI 4 S ROTGriff langKOMBI 4 L ROTFlachstahlgriffKOMBI 4 F ROTGewicht1 kg / Stk.
Reduzierung Antriebsvierkant VK17 x VK14
Werkstoffe:Sintermetall, korrosionsgeschütztAnwendung:Zur Reduzierung der Innenvierkante von pneumatischen oder elektrischen Antrieben bzw. zur Vergrößerung der Außenvierkante von Armaturen. Vierkant gemäß ISO 5211 - DIN 3337 - NAMUR mit abgerundeten Ecken und kleinem ToleranzbereichWeitere Eigenschaften:A (mm)17B (mm)14C (mm)18,3D (mm)22,0E (mm)17Gewicht9.3 g / Stk.
Messing-Minikugelhahn G 3/8" Innengewinde, PN 15, Schraubendreher betätigung
Werkstoffe:Gehäuse: Messing verchromt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:0°C bis +90°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Weitere Eigenschaften:AusführungInnengewindeBetätigungSchraubendreherGewinde GG 3/8"Gewinde G-1G 3/8 (IG)DN (mm)8L (mm)42PN (bar)-0,9 bis 15H (mm)23,0R (mm)22Gewicht70 g / Stk.
Was ist ein Kugelhahn und wie sieht er aus?
Ein Kugelhahn ist ein Absperrventil, mit dem man den Durchfluss von Medien (wie z. B. Druckluft innerhalb eines Druckluftnetzes) steuern kann. So können Durchgänge geöffnet bzw. geschlossen oder umgeleitet werden, indem man den Griff des Hahns manuell, elektrisch oder pneumatisch um bis zu 90 Grad dreht. Die Absperrung wird mittels Kugel und Dichtringen erreicht. Damit Medien wie beispielsweise Druckluft, Gase oder Wasser im offenen Zustand weiter fließen können, ist die Kugel im Innern des Kugelhahns durchbohrt. Möchte man den Kugelhahn schließen, muss man den Handhebel lediglich um 90 Grad drehen. Das unterscheidet den Absperrhahn zu anderen Absperrorganen, wie beispielsweise einfachen Schiebern. Im Gegensatz zu einem Kugelventil, das hauptsächlich als Rückschlagventil dient, ist bei einem Kugelhahn der Durchfluss in beide Richtungen möglich. Die beliebten Absperrorgane kommen heute in den verschiedensten Bereichen und Branchen zum Einsatz – von der einfachen Nutzung rund um Haus und Garten bis hin zur professionellen Anwendung in Handwerksbetrieben und Industrie. Im industriellen Einsatz können Kugelhähne auch mit einer automatischen Vorrichtung zum Öffnen und Schließen ausgestattet sein. Die folgende Abbildung zeigt, wie das Innenleben eines Kugelhahns vereinfacht aussieht:
Kugelhähne unterscheiden leichtgemacht: Diese Einteilung gibt es
Schon bei einfachen Standard Kugelhähnen gibt es eine riesige Auswahl an Ausführungen. Man unterscheidet die einzelnen Kugelhahn-Typen in der Regel nach Dichtung, Lagerung und Größe des Durchgangs sowie weiteren Zusatzoptionen. Im Folgenden haben wir Ihnen die Einteilung der Hähne nach den verschiedenen Merkmalen dargestellt:
Dichtung: Aus Kunststoff oder Metall?
Meist werden zur Abdichtung im Kugelhahn Kunststoff-Dichtringe aus PTFE verwendet. Diese sog. Teflon-Dichtungen halten auch noch bei hohen Betriebstemperaturen von bis zu 150 °C stand. Bei höheren Mediums-Temperaturen müssen metallische Dichtungen eingesetzt werden.
Lagerung: Schwimmend oder geführt?
Je nachdem, wie die Kugel im Kugelhahn gelagert ist, spricht man von einer geführten oder schwimmenden Kugel. Die schwimmende Variante arbeitet mit zwei Dichtringen, um die Position der Kugel zu halten. Kugelhähne mit geführter Kugel kommen dank zweier Zapfen mit nur einem Dichtring aus.
Durchgang: Voll oder reduziert?
Bei einem Kugelhahn mit vollem Durchgang weist die Kugel – im Gegensatz zur reduzierten Variante – den gleichen Durchmesser wie die verbundene Rohrleitung auf. Der Vorteil: Strömungsverluste können minimiert werden. Wer einen Standard-Kugelhahn mit vollem Durchgang sucht, greift beispielsweise zum Kugelhahn in leichter Ausführung G 1/2 mit Innen/Außengewinde.
Zusatzoptionen: Absperrbar, mit Entlüftung oder nach DIN Norm?
Kugelhähne lassen keine Wünsche offen. Egal, ob Sie ein Absperrorgan mit Vorhängeschloss wollen, einen Sicherheitskugelhahn mit Entlüftung oder einen Kugelhahn, der die DIN DVGW-Zulassung erfüllt – bei DF finden Sie fast alle Varianten. Fragen Sie uns! Wir helfen gerne weiter.
Kugelhähne für Profis: Diese riesen Auswahl gibt es nur bei uns!
Standard-Kugelhähne:
In der Basis-Ausführung sind Standard-Hähne meist aus vernickeltem Messing und haben einen vollen Durchgang. Weitere Modelle wie Kugelhähne in schweren Ausführungen, mit Stahlhebel, mit oder ohne Entlüftungsbohrung, mit langem Gewinde oder Schmutzfänger und mehr runden unser Standard-Sortiment ab.
Mini-Kugelhähne:
Wo wenig Platz zur Verfügung ist, kommt der Mini-Kugelhahn zum Einsatz. Es gibt Varianten für den Schalttafeleinbau, in sandgestrahlter oder glatter Ausführung und mit den verschiedensten Griffvariationen. Auch Mini-Hähne mit Entlüftungsbohrung oder aus Edelstahl stehen Ihnen zur Auswahl.
3-Wege-Kugelhähne:
3-Wege-Hähne sind bestens zum Verteilen oder Mischen von Medien geeignet – auch Seitenkanäle lassen sich damit ideal absperren. Entdecken Sie bei uns Ihren 3-Wege-Kugelhahn, je nach Anforderung mit L- oder T-Bohrung, auf Wunsch in leichter Ausführung oder allseitig dichtend.
Pneumatische Kugelhähne:
Diese Modelle verfügen über einen pneumatischen Stellantrieb. Es gibt sie bei uns mit vollen Durchgang, als 2- oder 3-Wege-Hahn, in der Messing- oder Edelstahl-Variante, in der praktischen Kompaktflanschausführung oder mit Zwischenflansch Absperrklappen (Wafer). Bei Fragen zur Auswahl helfen unsere Fachberater gerne weiter!
Elektro-Kugelhähne:
Ein elektrischer Kugelhahn funktioniert mit elektrischem Stellantrieb. Die Auswahl in diesem Segment reicht bei uns vom Elektro-Kugelhahn mit Timerfunktion über elektrische 2-Wege-Messing- bzw. Edelstahlhähne bis hin zum elektrischer Kugelhahn in Industrieausführung
Hochdruck Kugelhähne:
Hähne in Hochdruckausführung sind aus Stahl gefertigt und für schmierende und flüssige Medien geeignet. Es gibt sie mit vollem Durchgang in leichter und schwerer Ausführung und optional mit G-Innengewinde. Ein Hochdruck Kugelhahn kann bis zu einer Betriebstemperatur von 100 °C eingesetzt werden.
Edelstahl Kugelhähne:
Absperrhähne gibt es in fast allen Varianten auch aus Edelstahl. In unserem Sortiment finden Sie einteilige oder zweiteilige Edelstahlkugelhähne mit vollem oder reduziertem Durchgang. Es gibt absperrbare Varianten mit Entlüftung, Modelle mit verschiedenen Gewindegrößen, Anschweißenden oder praktische 3-Wege-Hähne.
(Trink)Wasser-Kugelhähne:
Diese Hähne sind dank der DVGW-Zulassung für den Einsatz von Trinkwasser zugelassen und entsprechen der europäischen Norm EN 13828. Dank einer speziellen Technik im Kugelhahn wird die Bildung von Bakterien verhindert. Es gibt sie mit praktischer Schließverzögerung für fein dosiertes Öffnen und Schließen.
Kugelauslaufhähne:
Diesen Absperrhahn-Typen gibt es bei uns aus Messing vernickelt mit Auslauf und Schlauchtülle. Der Kugelauslaufhahn ist in der Regel für Wasser, Druckluft, gasförmige und nicht aggressive Medien bei einer Betriebstemperatur bis max. 80 °C geeignet. Das G-Gewinde erfüllt selbstverständlich die Gewindenorm nach ISO 228-1.
Experten-Wissen: Wie funktioniert ein 3 Wege Kugelhahn?
Im Gegensatz zum Kugelhahn mit einfacher Durchgangsbohrung weist die Kugel im 3-Wege-Kugelhahn eine Bohrung in L- oder T-Form auf. Vorteil der veränderten Bohrung: Per 90 Grad-Drehung der Kugel kann das Medium im Kugelhahn auf ein- oder zwei Abgänge verteilt werden. Im industriellen Sektor findet man diese Art von Mehrweg-Kugelhähnen oft in Verbindung mit elektrischen oder pneumatischen Antrieben. Hiermit lassen sich Medien wie Wasser, Druckluft oder Gase professionell mischen und verteilen oder Seitenkanäle abdichten. Welche Schaltstellungen es bei L- und- T-Bohrungen gibt, zeigt die folgende Grafik:
Funktionsweise L-Bohrung
Ein Kugelhahn mit L-Bohrung ist ideal um ein Medium zu verteilen bzw. umzuleiten. Die Schaltmöglichkeiten per 90-Grad-Drehung sind hier allerdings begrenzt.
Funktionsweise T-Bohrung
Bei einem Kugelhahn mit T-Bohrung lassen sich bis zu vier Schaltstellungen erreichen. In der Regel erhalten Sie T-Kugelhähne ab Werk in Stellung T1. Die Stellung lässt sich durch Demontage des Handhebels leicht verändern.
