Edelstahl-Kugelhahn, Eco-Line, G 3", 0 bis 63bar
Werkstoffe:Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE (15% GF), Griff: 1.4301Temperaturbereich:-20°C bis +200°CEinsatzbereich:Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive MedienOptional:Zeugnis 3.1Vorteile:•Baulänge nach DIN 3202-M3, •Handhebel kann mit Schloss verriegelt werden - bitte verwenden Sie Vorhangschlösser VHS 30 (G 2-1/2" - G 3": VHS 40)*Baulänge nicht nach DINWeitere Eigenschaften:GG 3"DN (mm)76L (mm)205PN (bar)0 bis 63H (mm)146R (mm)250Gewicht8 kg / Stk.
Hochdruck-Kugelhahn, Edelstahl, NPT 1", 0 bis 350bar
Werkstoffe:Gehäuse: 1.4404, Kugel: 1.4404, Dichtschalen: POM, Dichtungen: PTFE / NBR, Griff: Stahl verzinktTemperaturbereich:-30°C bis +100°CEinsatzbereich:Hydrauliköl, Heizöl (Wasser nur nach Freigabe durch uns)Optional:NPT-Gewinde -NPTWeitere Eigenschaften:GewindeNPT 1"DN (mm)25L (mm)106PN (bar)0 bis 350Gewicht2,8 kg / Stk.
Pneumat. Drehantrieb Gr. 6, Feder-öffnend, F04 (Vierkant 9)
Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:2,5 - 10 bar (geringere Drücke auf Anfrage)Eigenschaften:•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Optional:FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -VAchtung:Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)Weitere Eigenschaften:AusführungFeder-öffnendpassend für Montageflansch ISO 5211F04 (Vierkant 9)Anschlussbild für Endschalterbox oder Stellungsregler80 x 30Luftanschluss (NAMUR)G 1/8"Baugröße6A (mm)42BM 5C (mm)11D (°)45VerschleißteilesatzPD 006 REPErsatzfedersatzPDE 006 REP FEDERGewicht1,4 kg / Stk.
Pneumat. 3-Wege-Kugelhahn (T2), einfachwirkend, G 1", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungeinfachwirkendBohrungT2Gewinde KugelhahnG 1"DN (mm)20Einbaulänge Kugelhahn (mm)107PN (bar)0 bis 40ErsatzantriebePDE 006-VK11Gewicht2,9 kg / Stk.
Reparatursatz für Kugelhähne KHFL 3/65 ES
Temperaturbereich:-20°C bis +200°CWeitere Eigenschaften:zu verwenden fürKHFL 3/65** ESGewicht140 g / Stk.
3-Wege-Kugelhahn, Direktmontageflansch G 1-1/2", T-Bohrung, Messing
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenVorteile:•Ein Antrieb kann direkt auf den ISO 5211 Montageflansch montiert werden, um den Kugelhahn zu automatisieren.Weitere Eigenschaften:AusführungT-BohrungGG 1-1/2"DN (mm)32L (mm)142PN (bar)0 bis 40ISO 5211F05Gewicht3,5 kg / Stk.
Pneum. Kompaktflanschkugelh., DN32-PN40 (DIN/EN), doppeltwirkend, Edelstahl
Kugelhahn:Werkstoffe:Gehäuse: 1.4408, Kugel: 1,4408, Dichtung: PTFETemperaturbereich:-20°C bis +180°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive MedienSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtungen: NBRSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Temperaturbereich:-20°C bis +80°COptional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendFlanschanschlussDN32-PN40 (DIN/EN)DN (mm)32Einbaulänge Kugelhahn (mm)60Betriebsdruck (bar)-0,9 bis 40ErsatzantriebePDD 006-VK11Gewicht5 kg / Stk.
Elektr. Messing-Kugelhahn, G 1", 24 V (AC/DC) (Sanitär)
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +95°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe, Heizöl, Lösungsmittel, Farben, Lacke, schwache Säuren und LaugenSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Temperaturbereich:-20°C bis +70°CSpannung:Typ 230: 85 - 240 V AC/DC, Typ 24: 24 V AC/DC, (Antriebe können mit Gleich- und Wechselspannung betrieben werden).Schutzart:IP 65max. schaltbare Druckdifferenz:16 barEinschaltdauer:75%*max. schaltbare Druckdifferenz: 16 barAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Spannung (V)24 V (AC/DC)GewindeG 1"DN (mm)25Einbaulänge Kugelhahn (mm)88PN* (bar)-0,9 bis 40Stellzeit (s)19ErsatzantriebeELS 24-1Gewicht1,7 kg / Stk.
Pneumat. Messing-Kugelhahn, G 3/4", Feder-schließend, FKM-Dichtung
Vorteile:•Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2"KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen, G 1/2" - G 2": Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-schließend, FKM-DichtungGewinde KugelhahnG 3/4"DN (mm)20Einbaulänge Kugelhahn (mm)80PN (bar)-0,9 bis 40ErsatzantriebePDE 002-F03Medientemperatur (°C)-20 bis +160Gewicht1,3 kg / Stk.
Pneumat. Messing-Kugelhahn, G 1", Feder-öffnend, FKM-Dichtung
Vorteile:•Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2"KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen, G 1/2" - G 2": Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-öffnend, FKM-DichtungGewinde KugelhahnG 1"DN (mm)25Einbaulänge Kugelhahn (mm)90PN (bar)-0,9 bis 40ErsatzantriebePDE 002-FO-F03Medientemperatur (°C)-20 bis +160Gewicht1,6 kg / Stk.

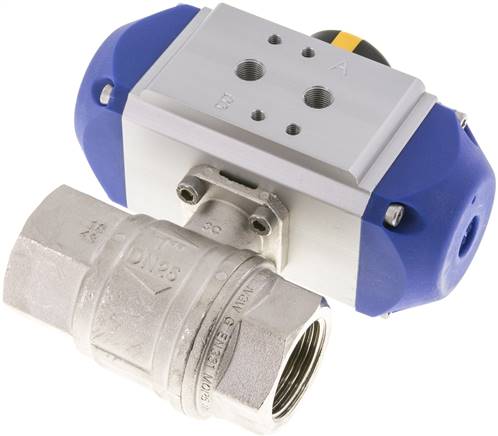

Pneumat. Messing-Kugelhahn, G 1", Feder-schließend, FKM-Dichtung
Vorteile:•Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2"KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen, G 1/2" - G 2": Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-schließend, FKM-DichtungGewinde KugelhahnG 1"DN (mm)25Einbaulänge Kugelhahn (mm)90PN (bar)-0,9 bis 40ErsatzantriebePDE 002-F03Medientemperatur (°C)-20 bis +160Gewicht1,6 kg / Stk.
Elektr. Messing-Kugelhahn, G 1/2", 85 bis 240 V (AC/DC) (Sanitär)
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +95°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe, Heizöl, Lösungsmittel, Farben, Lacke, schwache Säuren und LaugenSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Temperaturbereich:-20°C bis +70°CSpannung:Typ 230: 85 - 240 V AC/DC, Typ 24: 24 V AC/DC, (Antriebe können mit Gleich- und Wechselspannung betrieben werden).Schutzart:IP 65max. schaltbare Druckdifferenz:16 barEinschaltdauer:75%*max. schaltbare Druckdifferenz: 16 barAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Spannung (V)85 bis 240 V (AC/DC)GewindeG 1/2"DN (mm)15Einbaulänge Kugelhahn (mm)64PN* (bar)-0,9 bis 40Stellzeit (s)16ErsatzantriebeELS 230-1Gewicht1,3 kg / Stk.
Elektr. Messing-Kugelhahn, G 1/4", 24 V (AC/DC) (Sanitär)
Vorteile:•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte HeizungKugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis +95°CEinsatzbereich:Wasser, Druckluft, Vakuum (max. -0,9 bar), Öle, Kraftstoffe, Heizöl, Lösungsmittel, Farben, Lacke, schwache Säuren und LaugenSchwenkantriebBeschreibung:Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentbegrenzung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!Temperaturbereich:-20°C bis +70°CSpannung:Typ 230: 85 - 240 V AC/DC, Typ 24: 24 V AC/DC, (Antriebe können mit Gleich- und Wechselspannung betrieben werden).Schutzart:IP 65max. schaltbare Druckdifferenz:16 barEinschaltdauer:75%*max. schaltbare Druckdifferenz: 16 barAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Spannung (V)24 V (AC/DC)GewindeG 1/4"DN (mm)10Einbaulänge Kugelhahn (mm)64PN* (bar)-0,9 bis 40Stellzeit (s)19ErsatzantriebeELS 24-1Gewicht1,4 kg / Stk.
Pneumat. 3-Wege-Kugelhahn (T2), doppeltwirkend, G 3/8", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendBohrungT2Gewinde KugelhahnG 3/8"DN (mm)10Einbaulänge Kugelhahn (mm)78PN (bar)0 bis 40ErsatzantriebePDD 001Gewicht1,1 kg / Stk.
Pneumat. 3-Wege-Kugelhahn (T2), doppeltwirkend, G 1/4", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendBohrungT2Gewinde KugelhahnG 1/4"DN (mm)10Einbaulänge Kugelhahn (mm)76PN (bar)0 bis 40ErsatzantriebePDD 001Gewicht1,1 kg / Stk.
Pneumat. 3-Wege-Kugelhahn (L), doppeltwirkend, G 1/4", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungdoppeltwirkendBohrungLGewinde KugelhahnG 1/4"DN (mm)10Einbaulänge Kugelhahn (mm)76PN (bar)0 bis 40ErsatzantriebePDD 001Gewicht1,1 kg / Stk.
Pneumat. Messing-Kugelhahn, G 1-1/4", Feder-schließend
Vorteile:•Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2"KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen, G 1/2" - G 2": Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:AusführungFeder-schließendGewinde KugelhahnG 1-1/4"DN (mm)32Einbaulänge Kugelhahn (mm)110PN (bar)-0,9 bis 40ErsatzantriebePDE 006-VK11Medientemperatur (°C)-20 bis +160Gewicht2,8 kg / Stk.
Messing-Kugelhahn, kurz, G 4", -0,9 bis 14 bar, voller Durchgang
Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-20°C bis +150°CEinsatzbereich:Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,9 bar)Vorteile:•Durch Zukauf optionaler Kombigriffe können Sie viele verschiedene Handgriffvarianten realisieren: -Standardgriff in rot, gelb, blau und schwarz, -Knebelgriff in den Farben rot, gelb, blau, schwarz und grün, -Flachstahlgriff in rot, gelb und grün (optional: abschließbar), - langer Griff in rotWeitere Eigenschaften:AusführungStandardGewinde GG 4"DN (mm)100L (mm)190PN (bar)-0,9 bis 14H (mm)149R (mm)250Ersatzgriff StandardKOMBI 7 S ROTGriff langKOMBI 7 L ROTGewicht9 kg / Stk.
Pneumat. Messing-Kugelhahn, G 1-1/2", doppeltwirkend, FKM-Dichtung
Vorteile:•Baulänge nach DIN 3202-M3 und DVGW zertifiziert (PN 5 / MOP 5) für G 1/2" - G 2"KugelhahnWerkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / FKMTemperaturbereich:-20°C bis max. +160°C (G 2-1/2" - G 3": max. +120°C), Gas: -20°C bis max. +60°CEinsatzbereich:Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und Laugen, G 1/2" - G 2": Gase nach DVGW Arbeitsblatt (z.B. Erdgas, Stadtgas, Flüssiggas bis 5 bar)SchwenkantriebBauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -VAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-DichtungGewinde KugelhahnG 1-1/2"DN (mm)40Einbaulänge Kugelhahn (mm)120PN (bar)-0,9 bis 40ErsatzantriebePDD 006-VK11Medientemperatur (°C)-20 bis +160Gewicht3,2 kg / Stk.
Hochdruck-Kugelhahn, Stahl, G 2", 0 bis 420bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköl, Heizöl (Wasser nur nach Freigabe durch uns)Optional:NPT-Gewinde -NPTWeitere Eigenschaften:GewindeG 2"DN (mm)50L (mm)140PN (bar)0 bis 420SW (mm)17Ersatzgriffe geradeG KH SW17Ersatzgriffe gekröpftG KH SW17 GKGewicht7 kg / Stk.
Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1-1/4", 0 bis 315bar
Werkstoffe:Gehäuse: Stahl verzinkt, Kugel: Stahl hartverchromt, Dichtung: POM / NBR, Griff: Zinkdruckguss (ab DN 20: gerade - Aluminium, gekröpft - Stahl verzinkt)Temperaturbereich:-10°C bis +80°CEinsatzbereich:Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.Schaltstellung:Kann durch Versetzen des Handgriffes gemäß Tabelle zu Stellung T4 verändert werden. Standardstellung bei T-Bohrung ist Stellung T1.Optional:NPT-Gewinde -NPT, Druckbeaufschlagung von allen 3 Seiten (PN 400, >= G 1/2": PN 350), Gehäuse brüniert -D3Weitere Eigenschaften:BohrungL-BohrungGG 1-1/4"DN (mm)25PN (bar)0 bis 315AusführungStandardSW (mm)14Ersatzgriffe Alu geradeG KH SW14Ersatzgriffe Stahl gekröpftG KH SW14 GKGewicht2,3 kg / Stk.
4-Wege Kugelhahn, PP, G 1/2", PN 10, Durchgangsbohrung
Werkstoffe:Gehäuse und Kugel: Polypropylen, PVDF, PFA, Dichtungen: FKMTemperaturbereich:Polypropylen: +5°C bis max. +90°C, PVDF: -40°C bis max. +140°C, PFA: -40°C bis max. +180°C* bei 20°C. Bitte beachten Sie den Drucknutzungsgrad (bei Bedarf bitte anfordern).Weitere Eigenschaften:WerkstoffPPGewindeG 1/2"DN (mm)10Baulänge (mm)100PN* (bar)-0,95 bis 10Zubehör HalteklemmenKKKH 12Temperaturbereich (°C)+5 bis +90Gewicht200 g / Stk.
Pneumat. 3-Wege-Kugelhahn (L), doppeltwirkend, FKM-Dichtung, G 3/8", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-DichtungBohrungLGewinde KugelhahnG 3/8"DN (mm)10Einbaulänge Kugelhahn (mm)78PN (bar)0 bis 40ErsatzantriebePDD 001Gewicht1,1 kg / Stk.
Pneumat. 3-Wege-Kugelhahn (T3), doppeltwirkend, FKM-Dichtung, G 1/2", MS
Kugelhahn:Werkstoffe:Gehäuse: Messing vernickelt, Kugel: Messing hartverchromt, Dichtung: PTFE / NBRTemperaturbereich:-10°C bis +100°CEigenschaften:Druckeinlass von allen drei Seiten möglichEinsatzbereich:Wasser, Öl, Druckluft, Kraftstoffe, Heizöl, Lösungsmittel, schwache Säuren und LaugenSchwenkantrieb:Bauweise:ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)Werkstoffe:Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz, Dichtung: NBRTemperaturbereich:-20°C bis +80°CSteuerdruck:6 - 10 bar (geringere Drücke auf Anfrage)Optional:FKM-Dichtung (-20°C bis max. +120°C) -V, Drehrichtung geändert -FOAchtung:Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!Weitere Eigenschaften:Ausführungdoppeltwirkend, FKM-DichtungBohrungT3Gewinde KugelhahnG 1/2"DN (mm)10Einbaulänge Kugelhahn (mm)82PN (bar)0 bis 40ErsatzantriebePDD 001Gewicht1,1 kg / Stk.
Was ist ein Kugelhahn und wie sieht er aus?
Ein Kugelhahn ist ein Absperrventil, mit dem man den Durchfluss von Medien (wie z. B. Druckluft innerhalb eines Druckluftnetzes) steuern kann. So können Durchgänge geöffnet bzw. geschlossen oder umgeleitet werden, indem man den Griff des Hahns manuell, elektrisch oder pneumatisch um bis zu 90 Grad dreht. Die Absperrung wird mittels Kugel und Dichtringen erreicht. Damit Medien wie beispielsweise Druckluft, Gase oder Wasser im offenen Zustand weiter fließen können, ist die Kugel im Innern des Kugelhahns durchbohrt. Möchte man den Kugelhahn schließen, muss man den Handhebel lediglich um 90 Grad drehen. Das unterscheidet den Absperrhahn zu anderen Absperrorganen, wie beispielsweise einfachen Schiebern. Im Gegensatz zu einem Kugelventil, das hauptsächlich als Rückschlagventil dient, ist bei einem Kugelhahn der Durchfluss in beide Richtungen möglich. Die beliebten Absperrorgane kommen heute in den verschiedensten Bereichen und Branchen zum Einsatz – von der einfachen Nutzung rund um Haus und Garten bis hin zur professionellen Anwendung in Handwerksbetrieben und Industrie. Im industriellen Einsatz können Kugelhähne auch mit einer automatischen Vorrichtung zum Öffnen und Schließen ausgestattet sein. Die folgende Abbildung zeigt, wie das Innenleben eines Kugelhahns vereinfacht aussieht:
Kugelhähne unterscheiden leichtgemacht: Diese Einteilung gibt es
Schon bei einfachen Standard Kugelhähnen gibt es eine riesige Auswahl an Ausführungen. Man unterscheidet die einzelnen Kugelhahn-Typen in der Regel nach Dichtung, Lagerung und Größe des Durchgangs sowie weiteren Zusatzoptionen. Im Folgenden haben wir Ihnen die Einteilung der Hähne nach den verschiedenen Merkmalen dargestellt:
Dichtung: Aus Kunststoff oder Metall?
Meist werden zur Abdichtung im Kugelhahn Kunststoff-Dichtringe aus PTFE verwendet. Diese sog. Teflon-Dichtungen halten auch noch bei hohen Betriebstemperaturen von bis zu 150 °C stand. Bei höheren Mediums-Temperaturen müssen metallische Dichtungen eingesetzt werden.
Lagerung: Schwimmend oder geführt?
Je nachdem, wie die Kugel im Kugelhahn gelagert ist, spricht man von einer geführten oder schwimmenden Kugel. Die schwimmende Variante arbeitet mit zwei Dichtringen, um die Position der Kugel zu halten. Kugelhähne mit geführter Kugel kommen dank zweier Zapfen mit nur einem Dichtring aus.
Durchgang: Voll oder reduziert?
Bei einem Kugelhahn mit vollem Durchgang weist die Kugel – im Gegensatz zur reduzierten Variante – den gleichen Durchmesser wie die verbundene Rohrleitung auf. Der Vorteil: Strömungsverluste können minimiert werden. Wer einen Standard-Kugelhahn mit vollem Durchgang sucht, greift beispielsweise zum Kugelhahn in leichter Ausführung G 1/2 mit Innen/Außengewinde.
Zusatzoptionen: Absperrbar, mit Entlüftung oder nach DIN Norm?
Kugelhähne lassen keine Wünsche offen. Egal, ob Sie ein Absperrorgan mit Vorhängeschloss wollen, einen Sicherheitskugelhahn mit Entlüftung oder einen Kugelhahn, der die DIN DVGW-Zulassung erfüllt – bei DF finden Sie fast alle Varianten. Fragen Sie uns! Wir helfen gerne weiter.
Kugelhähne für Profis: Diese riesen Auswahl gibt es nur bei uns!
Standard-Kugelhähne:
In der Basis-Ausführung sind Standard-Hähne meist aus vernickeltem Messing und haben einen vollen Durchgang. Weitere Modelle wie Kugelhähne in schweren Ausführungen, mit Stahlhebel, mit oder ohne Entlüftungsbohrung, mit langem Gewinde oder Schmutzfänger und mehr runden unser Standard-Sortiment ab.
Mini-Kugelhähne:
Wo wenig Platz zur Verfügung ist, kommt der Mini-Kugelhahn zum Einsatz. Es gibt Varianten für den Schalttafeleinbau, in sandgestrahlter oder glatter Ausführung und mit den verschiedensten Griffvariationen. Auch Mini-Hähne mit Entlüftungsbohrung oder aus Edelstahl stehen Ihnen zur Auswahl.
3-Wege-Kugelhähne:
3-Wege-Hähne sind bestens zum Verteilen oder Mischen von Medien geeignet – auch Seitenkanäle lassen sich damit ideal absperren. Entdecken Sie bei uns Ihren 3-Wege-Kugelhahn, je nach Anforderung mit L- oder T-Bohrung, auf Wunsch in leichter Ausführung oder allseitig dichtend.
Pneumatische Kugelhähne:
Diese Modelle verfügen über einen pneumatischen Stellantrieb. Es gibt sie bei uns mit vollen Durchgang, als 2- oder 3-Wege-Hahn, in der Messing- oder Edelstahl-Variante, in der praktischen Kompaktflanschausführung oder mit Zwischenflansch Absperrklappen (Wafer). Bei Fragen zur Auswahl helfen unsere Fachberater gerne weiter!
Elektro-Kugelhähne:
Ein elektrischer Kugelhahn funktioniert mit elektrischem Stellantrieb. Die Auswahl in diesem Segment reicht bei uns vom Elektro-Kugelhahn mit Timerfunktion über elektrische 2-Wege-Messing- bzw. Edelstahlhähne bis hin zum elektrischer Kugelhahn in Industrieausführung
Hochdruck Kugelhähne:
Hähne in Hochdruckausführung sind aus Stahl gefertigt und für schmierende und flüssige Medien geeignet. Es gibt sie mit vollem Durchgang in leichter und schwerer Ausführung und optional mit G-Innengewinde. Ein Hochdruck Kugelhahn kann bis zu einer Betriebstemperatur von 100 °C eingesetzt werden.
Edelstahl Kugelhähne:
Absperrhähne gibt es in fast allen Varianten auch aus Edelstahl. In unserem Sortiment finden Sie einteilige oder zweiteilige Edelstahlkugelhähne mit vollem oder reduziertem Durchgang. Es gibt absperrbare Varianten mit Entlüftung, Modelle mit verschiedenen Gewindegrößen, Anschweißenden oder praktische 3-Wege-Hähne.
(Trink)Wasser-Kugelhähne:
Diese Hähne sind dank der DVGW-Zulassung für den Einsatz von Trinkwasser zugelassen und entsprechen der europäischen Norm EN 13828. Dank einer speziellen Technik im Kugelhahn wird die Bildung von Bakterien verhindert. Es gibt sie mit praktischer Schließverzögerung für fein dosiertes Öffnen und Schließen.
Kugelauslaufhähne:
Diesen Absperrhahn-Typen gibt es bei uns aus Messing vernickelt mit Auslauf und Schlauchtülle. Der Kugelauslaufhahn ist in der Regel für Wasser, Druckluft, gasförmige und nicht aggressive Medien bei einer Betriebstemperatur bis max. 80 °C geeignet. Das G-Gewinde erfüllt selbstverständlich die Gewindenorm nach ISO 228-1.
Experten-Wissen: Wie funktioniert ein 3 Wege Kugelhahn?
Im Gegensatz zum Kugelhahn mit einfacher Durchgangsbohrung weist die Kugel im 3-Wege-Kugelhahn eine Bohrung in L- oder T-Form auf. Vorteil der veränderten Bohrung: Per 90 Grad-Drehung der Kugel kann das Medium im Kugelhahn auf ein- oder zwei Abgänge verteilt werden. Im industriellen Sektor findet man diese Art von Mehrweg-Kugelhähnen oft in Verbindung mit elektrischen oder pneumatischen Antrieben. Hiermit lassen sich Medien wie Wasser, Druckluft oder Gase professionell mischen und verteilen oder Seitenkanäle abdichten. Welche Schaltstellungen es bei L- und- T-Bohrungen gibt, zeigt die folgende Grafik:
Funktionsweise L-Bohrung
Ein Kugelhahn mit L-Bohrung ist ideal um ein Medium zu verteilen bzw. umzuleiten. Die Schaltmöglichkeiten per 90-Grad-Drehung sind hier allerdings begrenzt.
Funktionsweise T-Bohrung
Bei einem Kugelhahn mit T-Bohrung lassen sich bis zu vier Schaltstellungen erreichen. In der Regel erhalten Sie T-Kugelhähne ab Werk in Stellung T1. Die Stellung lässt sich durch Demontage des Handhebels leicht verändern.
