Funktion:Die Schlauchbruchsicherung lässt die für einen einwandfreien Betrieb von Druckluftwerkzeugen benötigten Luftmenge ungehindert durch. Erhöht sich jedoch schlagartig die Durchströmung, wie es typisch für einen Schlauchbruch oder -abriss ist, drosselt die Schlauchbruchsicherung sofort die Zuleitung zum Druckluftschlauch. Bei Erneuerung des Schlauches öffnet sich die Schlauchbruchsicherung automatisch. Ein Ausschlagen bzw. Peitschen des Schlauches wird somit verhindert.Einsatz:Es wird empfohlen die Schlauchbruchsicherung an der Verbindungsstelle zwischen fester Verrohrung und flexiblem Druckschlauch anzubringen, z. B. hinter einer Wartungseinheit.Werkstoffe:Gehäuse: Aluminium, Kolben: POM/Aluminium, Dichtung: NBRTemperaturbereich:-20°C bis max. +80°C (G 3/4" - G 1": bis max. +120°C)Betriebsdruck:0 - 18 barMedien:geölte und ungeölte Druckluft*Körperdurchmesser: 36, **Körperduchmesser: 50Weitere Eigenschaften:AusführungInnengewindeGewinde 1G 3/8"Gewinde 2G 3/8 (IG)max. Durchfluss (8 bar) (L/min)1080B (mm)58SW (mm)27Temperaturbereich (°C)-20 bis +80Gewicht65 g / Stk.
Werkstoffe:Temperguss verzinktVorteile:Große Spannkraft - gleichmäßige Einspannung des Schlauches von allen Seiten durch seitlich lose Zungen.*keine losen ZungenWeitere Eigenschaften:WerkstoffTemperguss verzinktØ Spannbereich (mm)22 - 29Gewicht130 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:Werkstoff1.4401DichtungenFKMGewinde innenRp 1/2"Betriebsdruck (bar)16DN (mm)19ErsatzdichtungenSKG GU ESGewicht150 g / Stk.
Anwendung:Zur Vermeidung von unkontrolliertem Peitschenschlag des Schlauches bei Versagen der Armatur bzw. Einbindung. Zum Schutz von Mensch und Material.*speziell für den BergbauWeitere Eigenschaften:WerkstoffEdelstahl mit Kupferhülsen*für Schlauch Ø außen (mm)35 - 75Kabellänge (ca.) (cm)90Gewicht470 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Vorteile:•Zusätzliche mechanische Verbindung zwischen Kupplung und Klemme (nur in Verbindung mit Schlauchklemme SL ... SB)Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRSchlauch Ø innen (mm)13 (1/2)Betriebsdruck (bar)16DN (mm)10Sicherungsbund Ø (mm)24Ersatzdichtungen (NBR)SKG GUGewicht220 g / Stk.

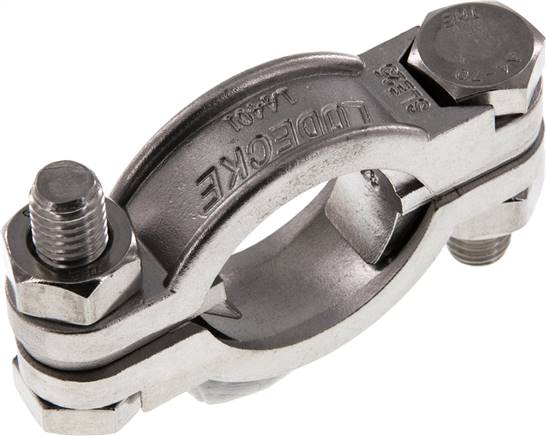

Werkstoffe:Temperguss verzinktVorteile:Große Spannkraft - gleichmäßige Einspannung des Schlauches von allen Seiten durch seitlich lose Zungen.*keine losen ZungenWeitere Eigenschaften:Werkstoff1.4401Ø Spannbereich (mm)32 - 40Gewicht210 g / Stk.
Werkstoffe:Temperguss verzinktVorteile:Große Spannkraft - gleichmäßige Einspannung des Schlauches von allen Seiten durch seitlich lose Zungen.*keine losen ZungenWeitere Eigenschaften:WerkstoffTemperguss verzinktØ Spannbereich (mm)175 - 195Gewicht1,5 kg / Stk.
Werkstoffe:Temperguss verzinktVorteile:Große Spannkraft - gleichmäßige Einspannung des Schlauches von allen Seiten durch seitlich lose Zungen.*keine losen ZungenWeitere Eigenschaften:WerkstoffTemperguss verzinktØ Spannbereich (mm)28 - 34Gewicht135 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:Werkstoff1.4401DichtungenFKMGewinde innenRp 3/4"Betriebsdruck (bar)16DN (mm)20ErsatzdichtungenSKG GU ESGewicht145 g / Stk.
Werkstoffe:Temperguss verzinktVorteile:Große Spannkraft - gleichmäßige Einspannung des Schlauches von allen Seiten durch seitlich lose Zungen.*keine losen ZungenWeitere Eigenschaften:WerkstoffTemperguss verzinktØ Spannbereich (mm)227 - 250Gewicht2,5 kg / Stk.
Werkstoffe:Temperguss verzinktVorteile:Große Spannkraft - gleichmäßige Einspannung des Schlauches von allen Seiten durch seitlich lose Zungen.*keine losen ZungenWeitere Eigenschaften:WerkstoffTemperguss verzinktØ Spannbereich (mm)210 - 225Gewicht2,2 kg / Stk.
SKGGUES Kompressorkupplung Ersatzdichtung FKM, grünWeitere Eigenschaften:WerkstoffFKMTemperaturbereich (°C)-30 bis +200beständig gegenchemische SubstanzenFarbegrünGewicht7.9 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:Werkstoff1.4401DichtungenFKMSchlauch Ø innen (mm)19 (3/4)Betriebsdruck (bar)16DN (mm)15ErsatzdichtungenSKG GU ESGewicht190 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:Werkstoff1.4401DichtungenFKMGewinde außenG 3/4"Betriebsdruck (bar)16DN (mm)19ErsatzdichtungenSKG GU ESGewicht160 g / Stk.
Werkstoffe:Körper: Temperguss, Dichtungen: NBRTemperaturbereich:-15°C bis +80°CBetriebsdruck:10 barFunktion:Wird der Hahn geschlossen, wird die Kupplungsseite entlüftet. So ist ein gefahrloses Entkuppeln möglich.Weitere Eigenschaften:Innengewinde Eingang EG 3/4"Gewicht800 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRGewindeG 3/8"DN (mm)10ErsatzdichtungenSSG GUBetriebsdruck (bar)16Gewicht340 g / Stk.

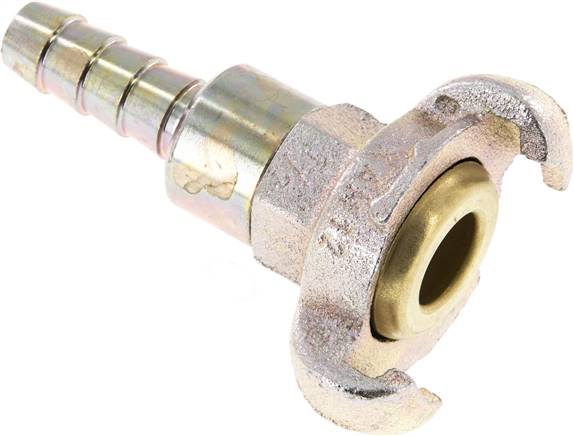

Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffStahl verzinktDichtungenMessingSchlauch Ø innen (mm)13 (1/2)Betriebsdruck (bar)10DN (mm)8,5ErsatzdichtungenSKG MSGewicht250 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:Werkstoff1.4401DichtungenFKMGewinde innenRp 1"Betriebsdruck (bar)16DN (mm)20ErsatzdichtungenSKG GU ESGewicht175 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRSchlauch Ø innen (mm)19 (3/4)Betriebsdruck (bar)16DN (mm)15Ersatzdichtungen (NBR)SKG GUGewicht220 g / Stk.

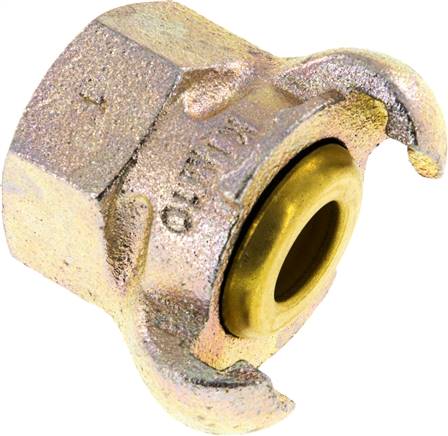

Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffStahl verzinktDichtungenMessingGewinde innenRp 1"Betriebsdruck (bar)10DN (mm)17ErsatzdichtungenSKG MSGewicht250 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:Werkstoff1.4401DichtungenFKMGewinde außenG 1/2"Betriebsdruck (bar)16DN (mm)14ErsatzdichtungenSKG GU ESGewicht150 g / Stk.
Werkstoffe:Körper: Temperguss, Dichtungen: NBRTemperaturbereich:-15°C bis +80°CBetriebsdruck:10 barFunktion:Wird der Hahn geschlossen, wird die Kupplungsseite entlüftet. So ist ein gefahrloses Entkuppeln möglich.Weitere Eigenschaften:Innengewinde Eingang EG 3/4"Gewicht1,6 kg / Stk.

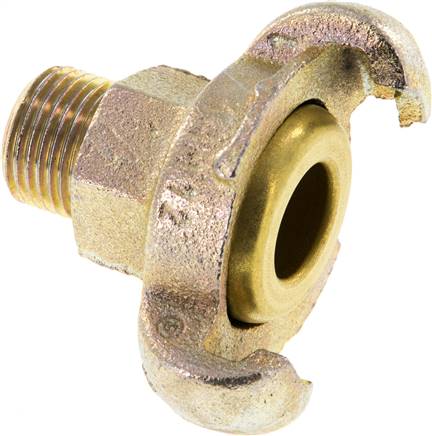

Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffStahl verzinktDichtungenMessingGewinde außenG 1/2"Betriebsdruck (bar)10DN (mm)11ErsatzdichtungenSKG MSGewicht190 g / Stk.
Temperaturbereich:Stahl oder Temperguss: -40°C bis +95°C, Edelstahl: -30°C bis +200°CHinweis:Messing-Dichtungen werden vorzugsweise direkt am Kompressor eingesetzt um ein Verkleben der Dichtungen durch hohe Temperaturen zu verhindern. Die Dichtung wird beim freien Abblasen durch die Schraube zuverlässig in der Kupplung gehalten. Als Gegenkupplung immer eine Kupplung mit Gummidichtung verwenden!Weitere Eigenschaften:WerkstoffTemperguss verzinktDichtungenNBRGewindeG 1/2"DN (mm)13ErsatzdichtungenSSG GUBetriebsdruck (bar)16Gewicht320 g / Stk.
Die Klauenkupplung
Sie suchen eine bestimmte Art Klauenkupplung? Wir bieten Ihnen ein umfangreiches Sortiment an Klauenkupplungen in unterschiedlichen Ausführungen. So können Sie beispielsweise zwischen Standard-, Sicherheits- oder günstige Klauenkupplungen aus der Serie Connect Line wählen.
Sie benötigen passendes Zubehör? Kein Problem – auch das halten wir für Sie parat. Egal ob Ersatzdichtungen, Schlauchklemmen, Kükenhähne oder ganze Ersatzdichtungssets – finden Sie Ihre passende Klauenkupplung oder fragen Sie uns einfach an.
