DRYPOINT RA20/AC-TACVolumenstrom (m³/h) 3°C21Leistungsaufnahme (kW)0,16Druckverlust (?p bar [ü])0,02Luftanschluss (Ø)G1/2" BSP-FHöhe (mm)740Breite (mm)345Tiefe (mm)420Gewicht (kg)28Bestell-Nr.BE-4017192
Gebrauchter Kältetrockner mit erneuertem Temperaturfühler. Baujahr 2023. Seriennummer ITJ796808. Technische Daten: Volumenstrom 20 l/s Volumenstrom 1200 l/min Volumenstrom 1,2 m³/min Drucktaupunkt + 3 °C Differenzdruck 0,25 bar Leistungsaufnahme 0,26 kW Betriebsspannung/Frequenz 230/1/50 Kältemittel R513A Referenzbedingungen: Betriebsdruck 7 bar Drucklufteintrittstemperatur 35 °C Umgebungstemperatur 25 °C Relative Luftfeuchtigkeit am Eintritt 100 % Grenzwerte: Umgebungstemperatur min. 5 °C Umgebungstemperatur max. 43 °C Eintrittstemperatur min. 5 °C Eintrittstemperatur max. 55 °C Betriebsdruck min. 6 bar Betriebsdruck max. 14 bar Abmessungen, Gewichte und Anschlüsse: Länge/Breite/Höhe 493/350/450 mm Nettogewicht 25 kg Druckluftanschlüsse 3/4 " Vorteile Anschlussfertige, vollständige Drucklufttrocknungsstation Kompaktes Design Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4 Energieeffizienter Wärmetauscher Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter Drucktaupunktsensor für eine genaue Drucktaupunktmessung Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt Vereinfachte Service Nachhaltige Technologie Ausstattungsmerkmale und Besonderheiten Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung. Beschreibung - Kältemittel-Separator - Kältemittel-Verdichter - Schalter für maximalen Druck - Druckschalter für Lüftersteuerung - Lüfter - Verflüssiger - Kältemittel-Filter - Expansionsvorrichtung - Heißgas-Bypass - Lufteinlass - Luft-Kältemittel-Wärmetauscher - Luft-Luft-Wärmetauscher - Wasserabscheider - Kondensatableiter - Luftauslass Lieferumfang Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung. Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände. Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler Dixell Steuerung Potentialfreie Kontakt für Störmeldungen Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss) Geschlossener Kältekreislauf: Kältemittelkompressor Luftgekühltem Verflüssiger mit Ventilator Verflüssiger Druckregler Sammelgefäß für Kältemittel Hocheffizienter, 3-Zonen Verdampfer mit interner Separation Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil Heißgas-Bypass-Ventil Zertifizierungen CE
Neuwertige B-Ware mit leichten Gebrauchsspuren. Technische Daten: Volumenstrom 20 l/s Volumenstrom 1200 l/min Volumenstrom 1,2 m³/min Drucktaupunkt + 3 °C Differenzdruck 0,25 bar Leistungsaufnahme 0,26 kW Betriebsspannung/Frequenz 230/1/50 Kältemittel R513A Referenzbedingungen: Betriebsdruck 7 bar Drucklufteintrittstemperatur 35 °C Umgebungstemperatur 25 °C Relative Luftfeuchtigkeit am Eintritt 100 % Grenzwerte: Umgebungstemperatur min. 5 °C Umgebungstemperatur max. 43 °C Eintrittstemperatur min. 5 °C Eintrittstemperatur max. 55 °C Betriebsdruck min. 6 bar Betriebsdruck max. 14 bar Abmessungen, Gewichte und Anschlüsse: Länge/Breite/Höhe 493/350/450 mm Nettogewicht 25 kg Druckluftanschlüsse 3/4 " Vorteile Anschlussfertige, vollständige Drucklufttrocknungsstation Kompaktes Design Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4 Energieeffizienter Wärmetauscher Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter Drucktaupunktsensor für eine genaue Drucktaupunktmessung Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt Vereinfachte Service Nachhaltige Technologie Ausstattungsmerkmale und Besonderheiten Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung. Beschreibung - Kältemittel-Separator - Kältemittel-Verdichter - Schalter für maximalen Druck - Druckschalter für Lüftersteuerung - Lüfter - Verflüssiger - Kältemittel-Filter - Expansionsvorrichtung - Heißgas-Bypass - Lufteinlass - Luft-Kältemittel-Wärmetauscher - Luft-Luft-Wärmetauscher - Wasserabscheider - Kondensatableiter - Luftauslass Lieferumfang Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung. Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände. Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler Dixell Steuerung Potentialfreie Kontakt für Störmeldungen Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss) Geschlossener Kältekreislauf: Kältemittelkompressor Luftgekühltem Verflüssiger mit Ventilator Verflüssiger Druckregler Sammelgefäß für Kältemittel Hocheffizienter, 3-Zonen Verdampfer mit interner Separation Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil Heißgas-Bypass-Ventil Zertifizierungen CE
DRYPOINTRS 3000 HP45/ACVolumenstrom (Nm³/h)3030Leistungsaufnahme (kW)4,80Druckverlust (?p bar [ü])0,25Luftanschluss (Ø)FLANSI 3"Höhe (mm)1745Breite (mm)1135625Tiefe (mm)1205Gewicht (kg)461Bestell-Nr.BE-4020127
DRYPOINT RA8800/ACVolumenstrom (m³/h) 3°C8832Leistungsaufnahme (kW)16,80Druckverlust (?p bar [ü])0,26Luftanschluss (Ø)DN200-PN16Höhe (mm)1870Breite (mm)1400Tiefe (mm)2200Gewicht (kg)1200Bestell-Nr.BE-4017151
DRYPOINT RA3000/AC-TACVolumenstrom (m³/h) 3°C3000Leistungsaufnahme (kW)4,80Druckverlust (?p bar [ü])0,14Luftanschluss (Ø)DN100-PN16Höhe (mm)1750Breite (mm)1135625Tiefe (mm)1205Gewicht (kg)538Bestell-Nr.BE-4017220
DRYPOINT RA1490 / ACVolumenstrom (m³/h) 3°C1500Leistungsaufnahme (kW)2,85Druckverlust (?p bar [ü])0,13Luftanschluss (Ø)DN80-PN16Höhe (mm)1465Breite (mm)790Tiefe (mm)1000Gewicht (kg)275Bestell-Nr.4016271
DRYPOINT RA7200/ACVolumenstrom (m³/h) 3°C7200Leistungsaufnahme (kW)11,30Druckverlust (?p bar [ü])0,20Luftanschluss (Ø)DN200-PN16Höhe (mm)1870Breite (mm)1400Tiefe (mm)2200Gewicht (kg)1055Bestell-Nr.BE-4017150

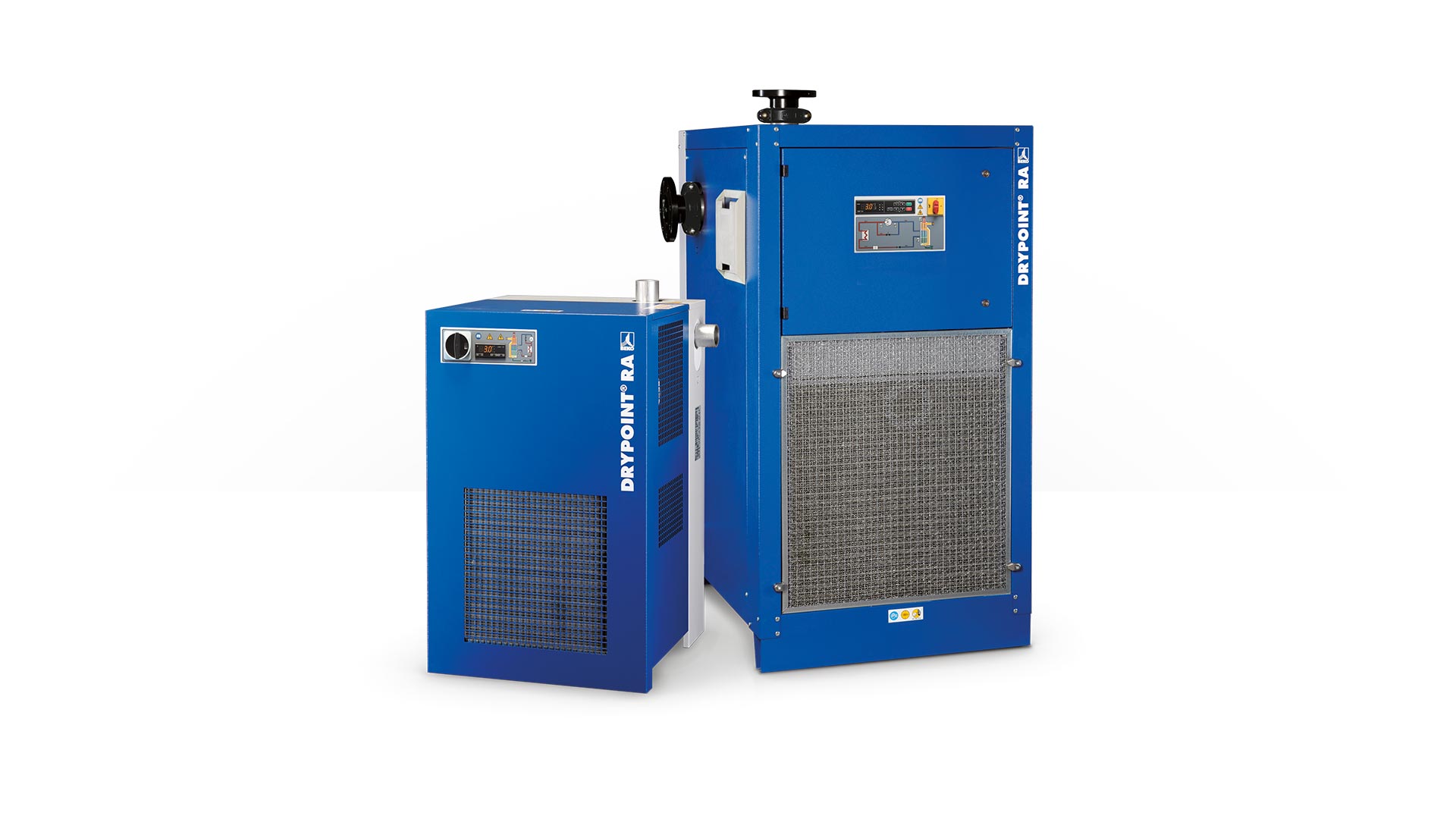

DRYPOINT RA/WC 8800/WC - Druckluft-Kältetrockner wassergekühlt Ihre Vorteile auf einen Blick Effiziente Trocknung durch hochwirksame Aluminium-Plattenwärmetauscher Stabiler Drucktaupunkt von +3°C durch Heißgas-Bypass-Ventil mit externem Drucklausgleich Robuster und wartungsfreier Verflüssiger (wasserbeaufschlagt) Optimale Absicherung des Kältekreislaufs durch Nieder- und Hochdruckschalter (ab Modell 490 serienmäßig) Serienmäßig mit BEKOMAT ausgestattet Zentrale Systemsteuerung zur Funktionskontrolle des Trockners und Überwachung des integrierten BEKOMAT Kostengüstige und einfach durchzuhührende Wartung RS485 ModBus Schnittstelle (ab DRYPOINT RA 1080) Technische Daten Volumenstrom bei 3 °C 8832 m³/h Leistungsaufnahme 14,90 kW Druckverlust 0,26 bar Luftanschluss DN200-PN16 Höhe 1870 mm Breite 1400 mm Tiefe 2200 mm Gewicht 1200 kg Zum Schutz des Trockners empfehlen wir vor dem Trocknereingang einen CLEARPOINT Grobfilter (CX, 25 µm). Bei hohem Öleintrag empfehlen wir einen CLEARPOINT Feinfilter (FX, 1 µm).
Kältetrockner, Drucklufttrockner und Co.
Um der Druckluft die Luftfeuchtigkeit zu entziehen, wird die Luft mit Hilfe eines Kältetrockners auf eine Temperatur von max. 3°C gesenkt - den sogenannten Drucktaupunkt. Das Prinzip ist Folgendes: Die Druckluft wird so abgekühlt, dass der Wasserdampf sich absetzt und Kondensat bildet. Dieses wird am Kondensatableiter des Kältetrockners abgeleitet und kann nicht mehr zurück in die Druckluft gelangen. Je kühler die Temperatur, umso trockener Ihre Druckluft. Das Resultat: trockene Luft durch einen Kältetrockner!
Warum ein Kältetrockner bzw. Drucklufttrockner?
Feuchtigkeit in der Druckluft führt zu Korrosion in Druckluftleitungen und -werkzeugen. Gerade bei Lackierarbeiten ist eine Lufttrocknung durch einen Kältetrockner ein Muss, da Feuchtigkeit in der Druckluft zu Blasenbildung fährt. Beim Pulverbeschichten und Sandstrahlen kann Feuchtigkeit in Verklumpungen resultieren und Ihr Arbeitsergebnis in Sekunden ruinieren.
Bei Anwendungen im Freien ist eine Aufbereitung über einen Adsorptionstrockner unverzichtbar.
Wir bieten Ihnen verschiedenste Kältetrockner von Beko, Renner (niveaugesteuert & zeitgesteuert) sowie Kältetrockner bzw. Drucklufttrockner aus dem Hause Schneider Druckluft.
Sie benötigen eine ehrliche und kompetente Beratung? Dann nutzen Sie unser Kontaktformular. Wir nehmen uns gerne für Sie Zeit!
