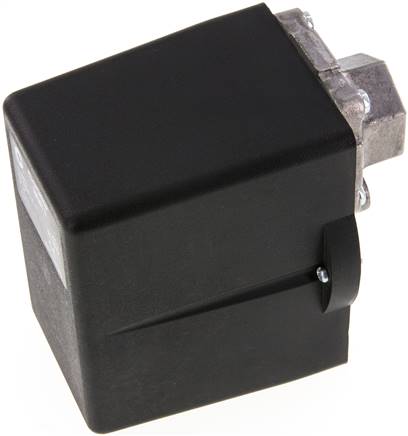

Kompressor-Druckschalter G 1/2", 5 - 16 bar (ohne Drehschalter / Drucktaste)
Medien:Luft, Wasser (MDR 3 ... RM auch viele weitere Medien möglich)Schutzart:IP 54 (MDR 2: IP 44)Elektrischer Anschluss:KabelklemmenWeitere Eigenschaften:Ausführungohne Drehschalter / DrucktasteBemerkungDruckschalter mit Rollmembrane für kleine Druckdifferenzen, Einstellbereich (bar)5 - 16DruckanschlussG 1/2"Schaltleistung3-polig 230V - 5,5kW / 400V - 7,5kWGewicht650 g / Stk.
Condor Zubehör Bausatz Betriebsstundenzähler MDR 3 H3-B 400V / 50Hz
Zur Fesstellung der Pumpen- oder Kompressorenlaufzeit kann der MDR mit einem Betriebsstundenzähler aus- oder nachgerüstet werden. Der Betriebsstundenzähler ist als Bausatz erhältlich und kann in 4 verschiedenen Stellungen, jeweils um 90° verdreht, an der Haube befestigt werden. Damit wird eine optimale Ablesemöglichkeit gewährleistet. Der Bausatz besteht aus einem Betriebsstundenzähler 400 V und einer gelochten MDR 3 Haube ohne Ein -Ausschalter. Technische Daten: Spannung 400 V / 50 Hz
Condor MDR-3/11-EA 4-11 bar F4 3/8" GFA AAAA 090A110 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Entlastungsventil EV3W, EV 4W für Condor Druckschalter 201076
Condor Zubehör MDR 3 H I3
Hilfsschalter (Mikroschalter) Öffner-Kontakt zum Abgreifen - Stellung der Hauptschaltkontakte
Condor MDR-3/25-EA 7,5 - 25 bar G 1/2" Alu MDR-3 IAA AAAA 215A250 XAA XXX
Drehstromführung Schaltvermögen 7,5 (11) kW / 20 HP mit Überstromrelais lieferbar max. Ausschaltdruck 35 bar 3-polig (öffner) nach EN 60947 UL / CSA-Zulassung optional Flanschmaterial=Aluminium-Druckguss Technische Daten: Bemessungsisolationsspannung 690V Motorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~) 2 HP Motorschaltvermögen (AC3) Ue 240 V (1~) 2,2 kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~) 3 HP Motorschaltvermögen (AC3) Ue 240 V (3~) 5,5 kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~) 7,5 HP Motorschaltvermögen (AC3) Ue 400 V (3~) 7,5/11* kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~) 15 HP Motorschaltvermögen (AC3) Ue 500 V (3~) 7,5/11* kW Motorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~) 20 HP Motorschaltvermögen (AC3) Ue 690 V (3~) 7,5/11* kW Schaltstücklebensdauer (AC3) >1 x 105 Mechanische Lebensdauer >1 x 106 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le the bei 690 V AC 3 24 A Berstdruck Pz =16 >40 bar =25 >60 bar Zul. Medientemperatur Luft - 5...+ 80 °C Zul. Medientemperatur Wasser + 80 °C Schutzart nach EN 60529 IP 54 Anschlussquerschnitt 1... feindrähtig 1x/2x 4 / 2,5 mm2 Anschlussquerschnitt 1... eindrähtig 1x/2x 6 / 4 mm2
Ersatzhaube mit Betriebsstundenzähler MDR 3 für Condor Druckschalter mit E/A 400 V
Condor MDR-3/35-EA 12-35 bar G 1/2" JAA AAAA 320A350 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Condor MDR-3/11 4-11 F4 3/8" GFA BAAA 090A110 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Motorschutzrelais R3/2,5A für Condor Druckschalter MDR 3 201427
Ersatzmembrane für Condor Druckschalter MDR 3 / ... RM 230656 Rollmembrane
MDRMEMRM Ersatzmembrane für Druckschalter MDR 3 / ... RMWeitere Eigenschaften:für DruckschalterMDR 3 / ... RMGewicht2.4 g / Stk.
Condor MDR-3/16 6-16 bar F4 3/8" HFA BAAA 130A160 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Condor Druckschalter Typ MDR 3/6 Flansch 1/2
Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/16 Anschluss F4 G1/2 103046
Condor MDR-3/25 7,5-25 F4 1/2" IDA BAAA 215A250 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Entlastungsventil EV3 für Condor Druckschalter 201045
Motorschutzrelais R3/20A für Condor Druckschalter MDR 3
Condor Druckschalter Typ MDR 3/10-RM G 1/2" Alu
Condor Druckschalter Typ MDR 3/16 EV 3S R 3/6,3 Anschluss F4 G1/2 103049
Membrane MDR 3 für Condor Druckschalter
Membrane für Kompressor Typ »MDR3«Technische Daten:BeschreibungMembraneDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 340. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 340 (siehe Downloads).
Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/6,3 Anschluss F4 G1/2 103047
Condor MDR-3/16 6-16 F 1/4" HEA BAAA 130A160 XAA XXX
DrehstromführungSchaltvermögen 7,5 (11) kW / 20 HPmit Überstromrelais lieferbarmax. Ausschaltdruck 35 bar3-polig (öffner)nach EN 60947UL / CSA-Zulassung optionalFlanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung690VMotorschaltvermögen (UL 508, CSA 22.2), Ue = 120 V (1~)2 HPMotorschaltvermögen (AC3) Ue 240 V (1~)2,2 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (1~)3 HPMotorschaltvermögen (AC3) Ue 240 V (3~)5,5 kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 240 V (3~)7,5 HPMotorschaltvermögen (AC3) Ue 400 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 480 V (3~)15 HPMotorschaltvermögen (AC3) Ue 500 V (3~)7,5/11* kWMotorschaltvermögen (UL 508, CSA 22.2), Ue = 600 V (3~)20 HPMotorschaltvermögen (AC3) Ue 690 V (3~)7,5/11* kWSchaltstücklebensdauer (AC3)>1 x 105Mechanische Lebensdauer>1 x 106Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le the bei 690 V AC 324 ABerstdruck Pz=16 >40 bar=25 >60 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 54Anschlussquerschnitt 1... feindrähtig 1x/2x4 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x6 / 4 mm2
Condor Druckschalter MDR 3 bei DF Druckluft-Fachhandel
Condor Druckschalter MDR 3 sind Leistungsdruckschalter für Drehstrom und werden hauptsächlich bei Kompressoren und Pumpen eingesetzt.
Beispiel zum Flansch des Druckschalters
Beispiel für den Condor Kompressor Condor Druckschalter Typ MDR 3/11 EA EV 3S R 3/10 Anschluss F4 G1/2
MDR 3 = Typ Druckschalter
/11 = bis 11 bar Höchstdruck
EA = Druckschalter mit Ein- und Ausschalter, in diesem Falle ein Drehschalter
EV 3 = Entlastungsventil
S = Schlauchanschluss - NUR für Kunststoffschlauch
R 3 = Relais für MDR 3
/10 = Relais mit 6,3 - 10 A
Die Bezeichnung F4 1/2“ z. B. bedeutet, dass es sich beim Druckluft-Druckschalter um einen Flansch mit 4 Öffnungen handelt, bei dem der Hauptdruckanschluss 1/2“ Innengewinde, und die restlichen 3 Öffnungen ¼“ Innengewinde haben. (Die restlichen Öffnungen haben immer 1/4"!)
