Condor Druckschalter MDR 2/11 Anschluss 4 x G1/4 inkl. Anlaufentlastungsventil AEV2S
Condor Druckschalter Typ MDR 2/11 Anschluss 4 x G1/4 inkl. Entlastungsventil EV 2S
Entlastungsventil EV2S für Condor Druckschalter
Kompressor-Druckschalter G 1/4", 4 - 12 bar (mit Drehschalter)
Weitere Eigenschaften:Ausführungmit DrehschalterBemerkungStandard-DruckschalterEinstellbereich (bar)4 - 12DruckanschlussG 1/4"weitere Druckanschlüsse3 x G 1/4"Schaltleistung2-polig 230V - 2,2kWGewicht380 g / Stk.
Entlastungsventil AEV 2WS für Condor Druckschalter
Entlastungsventil EV2 für Condor Druckschalter 103041
Condor MDR 2/11-EA 12 bar F4 G1/4"
Wechselstromausführung Schaltvermögen 2,2 kW max. Ausschaltdruck 12 bar 2-polig (öffner) nach EN 60947 Flanschmaterial=Aluminium-Druckguss Grundeinstellung: 7 - 9 bar Technische Daten: Bemessungsisolationsspannung 500V Mototrschaltvermögen (AC 3) 2,2 kW Schaltstücklebensdauer (AC 3) >1 x 105 Mechanische Lebensdauer >5 x 105 Max. Schalthäufigkeit elektrisch 120 Max. Schalthäufigkeit mechanisch 600 Bemessungsbetriebsstrom le bei 240 V AC 3 16A Berstdruck Pz >35 bar Zul. Medientemperatur Luft - 5...+ 80 °C Zul. Medientemperatur Wasser + 80 °C Schutzart nach EN 60529 IP 44 Anschlussquerschnitt 1... feindrähtig 1x/2x 2,5 / 2,5 mm2 Anschlussquerschnitt 1... eindrähtig 1x/2x 2,5 / 2,5 mm2
Entlastungsventil AEV2S für Condor Druckschalter 200741

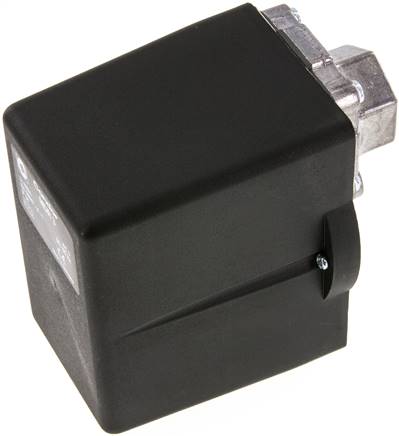

Kompressor-Druckschalter G 1/2", 1 - 6 bar (ohne Drehschalter / Drucktaste)
Medien:Luft, Wasser (MDR 3 ... RM auch viele weitere Medien möglich)Schutzart:IP 54 (MDR 2: IP 44)Elektrischer Anschluss:KabelklemmenWeitere Eigenschaften:Ausführungohne Drehschalter / DrucktasteBemerkungDruckschalter mit Rollmembrane für kleine Druckdifferenzen, Einstellbereich (bar)1 - 6DruckanschlussG 1/2"Schaltleistung3-polig 230V - 5,5kW / 400V - 7,5kWGewicht600 g / Stk.
Entlastungsventil EV 2W für Condor Druckschalter 200697
Entlastungsventil EV 2WS für Condor Druckschalter 200710
Entlastungsventil AEV2 für Condor Druckschalter
Condor MDR 2/11 4 - 12 bar F4 3/8" GFA BAAA 070A090 XAA XXX
WechselstromausführungSchaltvermögen 2,2 kWmax. Ausschaltdruck 12 bar2-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung500VMototrschaltvermögen (AC 3)2,2 kWSchaltstücklebensdauer (AC 3)>1 x 105Mechanische Lebensdauer>5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 240 V AC 316ABerstdruck Pz>35 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitt 1... feindrähtig 1x/2x2,5 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x2,5 / 2,5 mm2
Condor Druckschalter Typ MDR 2/11 F4 G1/2
Condor-Druckschalter für Kompressoren Typ MDR 2/11Qualitätsprodukt für den automatischen Kompressorbetrieb mit Ein-/Ausschalter.AusführungWechselstromEntlastungsventil-Einstellbereich4 - 12 barEin-/Aus-SchalterjaAnschluss*Flansch 3 x 1/4", 1 x 1/2"Schaltvermögen2,2 kWmax. Ausschaltdruck12 barKontaktartÖffner (2-polig)Mediumstemperatur-5 °C bis +80 °CSchutzartIP 44max. Schalthäufigkeit/h120 (elektrisch) - 600 (mechanisch)* Anschluß Flansch unten G 1/2" (Innengewinde) und 3 x G 1/4" (Innengewinde) links, rechts und vorne - zB. für Manometer- oder Sicherheitsventil-Anschluss. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.
Condor MDR 2/11 4 - 12 bar F4 1/2" GEA BAAA 070A090 XAA XXX
WechselstromausführungSchaltvermögen 2,2 kWmax. Ausschaltdruck 12 bar2-polig (öffner)nach EN 60947Flanschmaterial=Aluminium-DruckgussTechnische Daten: Bemessungsisolationsspannung500VMototrschaltvermögen (AC 3)2,2 kWSchaltstücklebensdauer (AC 3)>1 x 105Mechanische Lebensdauer>5 x 105Max. Schalthäufigkeit elektrisch120Max. Schalthäufigkeit mechanisch600Bemessungsbetriebsstrom le bei 240 V AC 316ABerstdruck Pz>35 barZul. Medientemperatur Luft- 5...+ 80 °CZul. Medientemperatur Wasser+ 80 °CSchutzart nach EN 60529IP 44Anschlussquerschnitt 1... feindrähtig 1x/2x2,5 / 2,5 mm2Anschlussquerschnitt 1... eindrähtig 1x/2x2,5 / 2,5 mm2
Condor Zubehör MDR 2 H2 -B 230 V / 50 Hz
Betriebsstundenzähler und Haube für MDR-2Spannung: 230V/ 50Hz
Condor Druckschalter MDR 2 bei DF Druckluft-Fachhandel
Condor Druckschalter MDR 2 sind Leistungsdruckschalter für Wechselstrom und werden hauptsächlich bei Kompressoren und Pumpen eingesetzt.
Beispiel zum Flansch des Druckschalters
Beispiel für den Condor Kompressor Condor Druckschalter Typ MDR 2/11 Anschluss 4 x G1/4 inkl. Anlaufentlastungsventil AEV 2S 212294
MDR 2 = Typ Druckschalter
/11 = bis 11 bar Höchstdruck
Die Bezeichnung F4 1/4“ bedeutet, dass es sich beim Druckluft-Druckschalter um einen Flansch mit 4 Öffnungen handelt, bei dem der Hauptdruckanschluss 1/4“ Innengewinde, und die restlichen 3 Öffnungen ¼“ Innengewinde haben. (Die restlichen Öffnungen haben immer 1/4"!)
