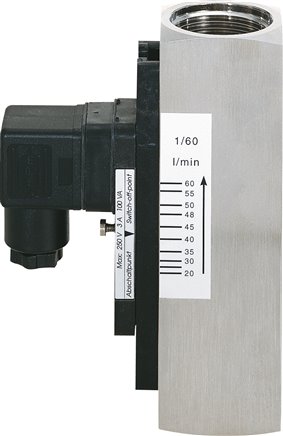

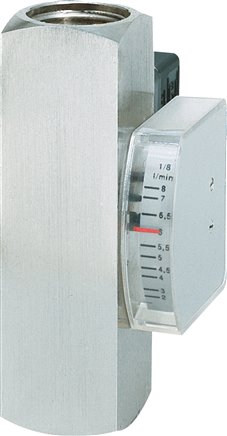

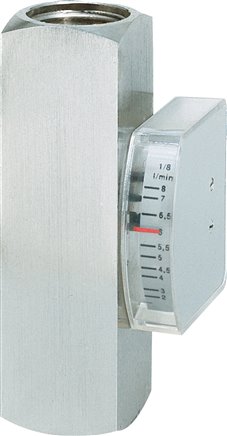

Mit viskositätskompensierten Durchflussmessern und -wächtern können Sie Durchflussmengen optisch überwachen sowie das Vorhandensein einer bestimmten Durchflussmenge elektrisch kontrollieren. Er kombiniert einen Durchflusswächter und Durchflussmesser. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:Stecker: IP 65, Anzeige: IP 53Schaltausgang:Schließer 250 V - 3 A / 100 VAVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Anzeigebereich (L/min)30 - 90PN (bar)300Gewicht1,3 kg / Stk.
PI 500 - für die mobile DruckluftverbrauchsmessungDas tragbare Handmessgerät mit integriertem Datenlogger ist universell einsetzbar für viele Anwendungen in der Industrie wie z.B.:
Verbrauchs-/ Durchflussmessung
Druck-/ Vakuumsmessung
Temperaturmessung
Restfeuchte-/ Taupunktmessung
Einzigartig ist die grafische Darstellung der farbigen Messkurven. Bis zu 100 Mio. Messwerte können mit Datum und Messortname gespeichert werden. An dem frei konfigurierbaren Sensoreingang des PI 500 können wahlweise folgende Sensoren angeschlossen werden [Diese sind nicht im Produkt enthalten!]:
Drucksonden (Über- und Unterdruck)
Verbrauchssensoren, VA 400 / VA 420
Temperaturfühler Pt 100, Pt 1000 / 4...20 mA
Taupunktsensoren FA 410 / FA 415
Elektrischer Wirkleistungszähler
Beliebige Fremdsensoren mit folgenden Signalen: 0...1/10, 0/4...20 mA, Pt 100, Pt 1000, Impuls, Modbus
Die besonderen Vorteile des PI 500
Universeller Sensoreingang für viele gängige Sensorsignale
Intern aufladbare LI-Ion Akkus (ca. 12 h Dauerbetrieb)
3,5" Grafikdisplay / einfache Bedienung per Touchscreen
Integrierter Datenlogger zur Speicherung der Messwerte
USB-Schnittstelle zum Auslesen per USB-Stick
International: Bis zu 8 Sprachen auswählbar
Technische Daten:
Display
3,5" Touchpanel TFT transmissiv, Graphik, Kurven, Statistik
Schnittstellen
USB-Schnittstelle
Spannungsversorgung (Sensoren)
Ausgangsspannung: 24 VDC +/- 10%Ausgangsstrom: 120 mA im Dauerbetrieb
Stromversorgung
Intern aufladbare Li-Ion Akkus, Ladezeit ca. 4 h, PI 500 Dauerbetrieb > 4 h abhängig von Stromverbrauch für ext. Sensor
Netzteil
100-240 VAC/50-60Hz, 12 VDC - 1 A, Sicherheitsklasse 2 nur für Anwendungen in trockenen Räumen
Abmessung
82 x 96 x 245 mm
Gehäuse-Material
PC / ABS
Gewicht
450 g
Einsatztemperatur
0...50°C Umgebungstemperatur
Lagertemperatur
-20 - +70°C
EMV
DIN EN 61326
Sensoreingang
Zum Anschluss von Druck-, Temperatursensoren, Stromzangen,Fremdsensoren mit 4...20 mA, 0-10 V, Pt 100, Pt 1000, Modbus
Speichergröße
4 GB - Speicherkarte Standard
VA 520 Verbrauchszähler für Druckluft und Gase G 1 1/2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1 1/2" von 1,0 ... 730 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4571
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
VA 520 Verbrauchszähler für Druckluft und Gase G 2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 2" von 2,0 ... 1195 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4571
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.
Ihr Vorteile auf einen Blick:
Leichter Einbau durch die kompakte Bauweise
Einfach integrierbar in Ihr bestehendes Druckluft-System
Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt
Schnelles & einfaches Ablesen des Druckverbrauchs
Digitales, kontrastreiches Display
Einfache Bedienbarkeit per Tastendruck
Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf
Technische Daten:
Material
Messblock: Aluminum, Gehäuse: Polycarbonat
Messstrecke
DN 50
Anschlussgewinde
G 2"
Maße (LxBxH) in mm
135 x 80 x 139,1
Gewindetiefe
30 mm
Sensor
Thermischer Massenstromsensor
Messbereich
Max-Version - 185 m/s (DF-Standard-Variante)
Messbereichsendwerte
1195 m³/h
Genauigkeit
± 1,5 % vom Messwert / ± 0,3 % vom Endwert
Messmedium
Luft, Gase
Gasarten
Luft, Stickstoff, Argon, CO2, Sauerstoff
Einheiten
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h
Bürde
< 500 Ω
Versorgung
18 … 38 VDC, 5 W
Betriebsdruck
bis 16 bar
Digitalausgang
RS 485 Schnittstelle, (Modus-RTU), M-Bus
Analogausgang
4 … 20 mA für m³/h bzw. l/min
Impulsausgang
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert.
Impulswertgenauigkeit am Display einstellbar. Alternativ ist der
Impulsausgang als Alarmrelais nutzbar
Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. High-Speed-Version (224 m/s) nur auf Anfrage.
Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar
Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern.
Weitere Informationen finden Sie hier im Produktdatenblatt.
VA 520 Verbrauchszähler für Druckluft und Gase G1/4Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1/4" von 0,2... 90 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500="">
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
VA 570 - Durchflussmessgerät mit integrierter Messstrecke
Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.
Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.
Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.
Robustes Design für anspruchsvolle industrielle Anwendungen
Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.
Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.
Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.
Einfache Bedienung und flexible Schnittstellen
Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.
Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.
Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.
Technische Daten:
Sensor
Thermischer Massestromsensor in Edelstahl gekapselt
Messmedium
Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),…
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-40…180 °C Fühlerrohr (ATEX-Version bis 120°C)
-40…70 °C Gehäuse
Betriebsdruck
bis 16 bar
Spannungsversorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Fühlerrohr
Edelstahl, 1.4571
Montagegewinde
G 1 1/2"
Gehäus
Au-Druckguss
Schutzart
IP 67
Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.
*Abweichung vom Artikelpreis möglich
VA 520 - Preisgünstiger Flowmeter für Druckluft und Gas
Die preisgünstigen Flowmeter VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich.
Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.
Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (1/4“ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.
Technische Daten:
Nennweite:
DN 25
Prozessanschluss
Flansch nach DIN EN 1092-1
Material
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor
Messmedium
Luft, (Stickstoff), (Argon), (CO2), (Sauerstoff), …
Messbereich (Druckluft)
0,5 ... 290 m³/h
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-30…80 °C
Betriebsdruck
bis 16 bar
Versorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Gehäuse
Polycarbonat
Schutzart
IP 65
VA 570 - Durchflussmessgerät mit integrierter Messstrecke
Die Durchflussmessgeräte des Typs VA 570 werden mit integrierter Messstrecke geliefert. Diese Messstrecken stehen wahlweise als Flanschversion oder mit R-Gewinde bzw. NPT-Gewinde zur Verfügung.
Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die Messstrecke aufwändig ausgebaut werden muss. Die Messstrecke wird während dieser Zeit über einen Verschlussstopfen (Zubehör) abgedichtet.
Die Verschraubung mit Zentriervorrichtung ist so konstruiert, dass der Sensor beim Einschrauben in die Messstrecke exakt in der Mitte positioniert ist und auch exakt in Strömungsrichtung der Druckluft / des Gases positioniert ist. Dies vermeidet unnötige Messwertfehler.
Robustes Design für anspruchsvolle industrielle Anwendungen
Die neuen Verbrauchs- und Durchflussmessgeräte VA 550/ 570 arbeiten nach dem kalorimetrischen Messprinzip. Eine zusätzliche Temperatur und Druckkompensation ist daher nicht notwendig.
Aufgrund der robusten Bauweise, dem Alu Druckgussgehäuse, der robusten Sensor Spitze aus Edelstahl 1.4571, eignen sich die neuen VA 550 und VA 570 für anspruchvollste Industrieanwendungen. Für Anwendungen in explosiver Umgebung steht außerdem eine ATEX Version zur Verfügung. Für Durchfluss- und Verbrauchsmessungen von z.B. von Erdgas führen wir außerdem eine entsprechende Version mit DVGW Zulassung.
Die neu entwickelte Auswerteelektronik erfasst, anders als die üblicherweise bisher verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen mit einem weiten Temperaturbereich bis 180°C möglich. Die Messspanne beträgt 1..1000 und ermöglicht somit Messungen, sowohl bei sehr niedrigen als auch bei sehr hohen Strömungsgeschwindigkeiten, bis 224 m/s.
Einfache Bedienung und flexible Schnittstellen
Standardmäßig verfügt das Durchflussmessgerät VA 550 und VA 570 über einen Modbus Ausgang, damit können alle Messgrößen, wie Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. übertragen werden. Alle Parameter können direkt am Gerät (mit Display) oder über das PI 500 Handmessgerät bzw. die Servicesoftware eingestellt werden. Selbstverständlich stehen auch 2 x 4...20 mA Analogausgänge für Durchfluss und Temperatur und ein galvanisch getrennter Impulsausgang für den Verbrauch zur Verfügung.
Über Modbus kann eine Ferndiagnose durchgeführt und alle relevanten Parameter überprüft und ggf. geändert werden. So kann z.B. die Gasart, Innendurchmesser, Skalierung etc. geändert werden oder der Nullpunkt bzw. die Schleichmengenunterdrückung bei geänderten Prozessbedingungen.
Per Ferndiagnose und Statusmeldungen können u.a. Temperaturüberschreitungen, Sensordefekte, Kalibrierdatum ermittelt werden.
Technische Daten:
Nennweite
DN 15
Prozessanschluss
Flansch nach DIN EN 1092-1
Material Messstrecke
Edelstahl 1.4404
Sensor
Thermischer Massestromsensor in Edelstahl gekapselt
Messmedium
Luft, (Erdgas), (Biogas), (Stickstoff), (Argon), (CO2), (Sauerstoff),…
Genauigkeit
± 1,5% v. M. ± 0,3% v. E. (optional ±1% v. M.)
Einsatztemperatur
-40…180 °C Fühlerrohr (ATEX-Version bis 120°C)
-40…70 °C Gehäuse
Betriebsdruck
bis 16 bar
Spannungsversorgung
24 VDC
Signalausgänge
Modbus-RTU, 4…20 mA, Impuls (M-Bus optional)
Bürde für Analogausgang
< 500 Ohm
Relaisausgang
als Impulsausgang oder Alarmrelais nutzbar
Fühlerrohr
Edelstahl, 1.4571
Gehäus
Au-Druckguss
Schutzart
IP 67
Bitte beachten Sie, dass der Sensor optional erweitert werden kann*. Die Erweiterungsoptionen finden Sie im Technischen Datenblatt.
*Abweichung vom Artikelpreis möglich
VA 520 Verbrauchszähler für Druckluft und Gase G2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 2" von 2,0... 900 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Bitte beachten Sie, dass der Verbrauchszähler ebenfals in Edelstahl 1.4571 verfügbar ist*.*Abweichung vom Artikelpreis möglich
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
VA 520 Verbrauchszähler für Druckluft und Gase G1/2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1/2" von 0,2... 90 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500="">
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Bitte beachten Sie, dass der Verbrauchszähler ebenfals in Edelstahl 1.4571 verfügbar ist*.*Abweichung vom Artikelpreis möglich
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
VA 520 Verbrauchszähler für Druckluft G1/2 als Mietgerät
Preis: 99 € netto (117,81 € brutto) pro angefangener Kalenderwoche
Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.
Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung.
Der Einbau der Verbrauchszähler VA 520 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.
Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft
Über Tasten einstellbar:
m³/h, m³/min, l/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft
Gasarten über Software einstellbar:
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1/2" von 0,2... 90 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 15, Messbereich 0,2 - 90 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN15Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø16.1 mmMessbereich min.0,2 m³/hMessbereich max.90 m³/hL300 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D95 mmTeilkreis-Ø K65 mmAnzahl Schraubenlöcher4 x 14Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
VA 520 Verbrauchszähler für Druckluft und Gase G 1 1/2Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1 1/2" von 1,0... 550 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Bitte beachten Sie, dass der Verbrauchszähler ebenfals in Edelstahl 1.4571 verfügbar ist*.*Abweichung vom Artikelpreis möglich
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
VA 520 Verbrauchszähler für Druckluft und Gase G1Die preisgünstigen Verbrauchszähler VA 520 arbeiten nach dem bewährten kalorimetrischen Messprinzip. Eine zusätzliche Druck- und Temperaturkompensation ist daher nicht notwendig. Die neu entwickelte Auswerteelektronik erfasst, ander als die üblicherweise verwendeten Brückenschaltungen, alle Messwerte digital. Dadurch sind sehr präzise und schnelle Messungen möglich. Durch die neue Auswerteelektronik verfügen alle VA 520 standardmäßig über einen Modbus Ausgang. Damit können alle Messgrößen per Modbus übertragen werden.Aufgrund der kompakten Bauweise können mit den neuen preiswerten Verbrauchszählern VA 520 alle Druckluftleitungen, vom Erzeuger bis zur kleinsten Verbrauchseinheit (½ bis 2 Zoll) überwacht werden. Für größere Leitungsquerschnitte ab DN 50 bis DN 300 stehen die Verbrauchssensoren VA 500 zur Verfügung. Neben Druckluft können auch andere Gase wie z.B. Stickstoff, Sauerstoff, CO2 gemessen werden.Der Einbau der Verbrauchszähler VA 420 ist einfach und schnell. Ein besonderer Vorteil ist die abschraubbare Messeinheit. Dadurch kann die Messeinheit für Kalibrier- oder Reinigungszwecke schnell und einfach ausgebaut werden, ohne dass die komplette Messstrecke entfernt werden muss.Einsatzbereiche:
Druckluftbilanzierung, Druckluftverbrauchsmessung
Leckageluft / Leckrate ermitteln
Mobile Druckluftverbrauchsmessung vor einzelnen Maschinen/Anlagen
Durchflussmessung von Prozessgasen wie z.B. Stickstoff, CO2, Sauerstoff, Argon, Lachgas
Durchflussmessung an Stickstoffgeneratoren
Anwendungstechnische Merkmale:
Die integrierte Modbus Schnittstelle ermöglicht den Anschluss an übergeordnete Systeme wie Energiemanagementsysteme, Gebäudeleittechnik, SPS, SCADA, ...
Einfache und kostengünstige Installation
Einheiten über Tastatur am Display frei wählbar m³/h, m³/min, l/min, l/s, kg/h, kg/min, kg/s, cfm
Druckluftzähler bis 1.999.999.999 m³. Über Tastatur auf "Null" rücksetzbar.
Analogausgang 4...20 mA, Impulsausgang (galvanisch isoliert)
Hohe Messgenauigkeit auch im unteren Messbereich (ideal zur Leckagemessung)
Vernachlässigbar kleiner Druckverlust
Kalorimetrisches Messprinzip, keine zusätzliche Druck- und Temperaturmessung erforderlich, keine mechanisch bewegten Teile
Umfangreiche Diagnosefunktion auslesbar am Display oder Fernabfrage über Modbus-RTU wie z.B. Überschreitung Max./Min.-Werte °C, Kalibrierzyklus, Fehlercodes, Seriennummer. Alle Parameter sind per Modbus auslesbar und veränderbar
Technische Daten:
Messgrößen:
m³/h, l/min (1000 mbar, 20°C) bei Druckluft bzw. Nm^3/h, Nl/min (1013 mbar, 0°C) bei Gasen
Über Tasten einstellbar:
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min
Messprinzip:
kalorimetrische Messung
Sensor:
Thermischer Massenstromsensor
Messmedium:
Luft, Gase
Gasarten über Software einstellbar:
Luft, Stickstoff, Argon, Lachgas, CO2, Sauerstoff
Genauigkeit:
± 1,5% v.M, ± 0,3 % v.E
Einsatztemperatur:
-30... 80°C
Messbereich:
Anschlussgewinde R 1" von 0,5... 290 m³/h
Betriebsdruck:
bis 16 bar
Analogausgang:
4... 20 mA für m³/h bzw. l/min
Impulsausgang:
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert
Digitalausgang:
RS 485 Schnittstelle, Modbus RTU
Versorgung:
24 VDC geglättet ± 15 %
Bürde:
< 500 Ohm
Gehäuse:
Polycarbonat
Messstrecke:
Edelstahl, 1.4301
Bitte beachten Sie, dass der Verbrauchszähler ebenfals in Edelstahl 1.4571 verfügbar ist*.*Abweichung vom Artikelpreis möglich
Gerne erstellen wir Ihnen ein Angebot über Anschlussleitungen und weiteres Zubehör.
***Achtung, bitte die Gasart und den entsprechenden Druck bei der Bestellung mit angeben.***Ohne Mehrpreis für:
Druckluft
Stickstoff (N2)
Mehrpreis in Höhe von 95,00 € Netto für:
Argon (Ar)
Kohlendioxid (CO2)
Sauerstoff (O2)
Lachgas (N2O)
Erdgas (NG)
Helium (He) - Echtgasabgleich erforderlich
Propan (C3H8) - Echtgasabgleich erforderlich
Methan (CH4)
Biogas (Methan 50% : CO2 50%)
Wasserstoff (H2) - Echtgasabgleich erforderlich
Mehrpreis in Höhe von 160,00 € Netto für:
Weiteres Gas
Durchflussmengenmesser, inkl. Messstrecke mit Gewindeanschluss R 1 1/2, DN 40, Messbereich 1,0 - 730 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN40Betriebsdruck max.16 barGewindeR 1 1/2Temperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø41.9 mmMessbereich min.1,0 m³/hMessbereich max.730 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 40, Messbereich 1,0 - 730 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN40Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø41.9 mmMessbereich min.1,0 m³/hMessbereich max.730 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D150 mmTeilkreis-Ø K110 mmAnzahl Schraubenlöcher4 x 18Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 50, Messbereich 2,0 - 1195 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN50Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø53.1 mmMessbereich min.2,0 m³/hMessbereich max.1195 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D165 mmTeilkreis-Ø K125 mmAnzahl Schraubenlöcher4 x 18Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 20, Messbereich 0,3 - 170 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN20Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø21.7 mmMessbereich min.0,3 m³/hMessbereich max.170 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D105 mmTeilkreis-Ø K75 mmAnzahl Schraubenlöcher4 x 14Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 25, Messbereich 0,5 - 290 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN25Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø27.3 mmMessbereich min.0,5 m³/hMessbereich max.290 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D115 mmTeilkreis-Ø K85 mmAnzahl Schraubenlöcher4 x 14Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Durchflussmengenmesser, inkl. Messstrecke mit Gewindeanschluss R 1 1/4, DN 32, Messbereich 0,7 - 530 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN32Betriebsdruck max.16 barGewindeR 1 1/4Temperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø36 mmMessbereich min.0,7 m³/hMessbereich max.530 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungÜber 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Durchflussmengenmesser, inkl. Messstrecke mit Flanschanschluss DN 32, Messbereich 0,7 - 530 m³/h, PN max. 16 barKalorimetrisches Messsystem zur Systemüberwachung von Durchfluss- und Verbrauchsänderungen,sowie für Leckagen- und Energieeffizienzmessungen. Eine zusätzliche Druck-und Temperaturkompensation ist nicht notwendig. Alle Messwerte werden digital erfasst, dadurch ist eine sehr schnelle und präzise Messung möglich. Hohe Messgenauigkeit durch definierte Messstrecke.- Displayanzeige: Momentanverbrauch in l/min, m³/h,? und Gesamtverbrauch (Zählerstand) in m³, l, ? - Gesamtverbrauch (Zählerstand) über Tastatur auf ?Null? rücksetzbar- Anzeige um 180° drehbar, Messeinheit abschraubbar- Messgrößen: m³/h, l/min (1000 mbar, 20 °C) bei Druckluft bzw. Nm³/h, Nl/min (1013 mbar, 0 °C) bei Gasen- Einheiten: m³/h, m³/min, l/min, ? über Tastatur einstellbar- Gasarten: Druckluft (= Standard), andere Gasarten wie z. B. Stickstoff, Argon, CO2, ? über Handmessgerät einstellbar- Genauigkeit: ± 1,5% vom Messwert- Digitalausgang: RS 485 Schnittstelle, Modbus RTU für Anschluss an Energiemanagementsysteme, Gebäudeleittechnik,? - Gehäuse-Werkstoff: Polycarbonat (IP65)- Messstrecke-Werkstoff: Edelstahl 1.4301Nicht im Lieferumfang enthalten:- Steckernetzteil- portables Handmessgerät mit mobilem DatenloggerTechnische Daten:DN32Betriebsdruck max.16 barTemperaturbereich min.-30 °CTemperaturbereich max.80 °CAusgabe der Durchflusswerteanalog 4 - 20 mA, Impulsausgang (galvanisch getrennt)Rohr-Innen-Ø36 mmMessbereich min.0,7 m³/hMessbereich max.530 m³/hL475 mmH1165.7 mmMesssystemkalorimetrische MessungMediumDruckluft, neutrale GaseBetriebsspannung24 V DCDisplayHintergrundbeleuchtungFlanschDIN EN 1092-1Flansch-Ø D140 mmTeilkreis-Ø K100 mmAnzahl Schraubenlöcher4 x 18Über 18.000 weitere Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
