Nachhaltig und Effektiv - die Messtechnik von CS. DF Druckluft-Fachhandel bietet Ihnen eine umfangreiche Auswahl an Druckluft Messgeräten für die genaue Bestimmung Ihres Druckluft-Verbrauchs. Wählen Sie bequem zwischen einzelnen Verbrauchssonden, Verbrauchszählern, mobilen Druckluftverbrauchs-Messgeräten, Multi-Messgeräten und sogar kompletten Durchfluss-Messtationen. Selbstverständlich bieten wir Ihnen auch passende Einzelteile, wie z. B. Displays an.
Filter
–
Artikel zur Druckluftverbrauchsmessung - Seite 2
Artikel zur Druckluftverbrauchsmessung - Seite 3
Artikel zur Druckluftverbrauchsmessung - Seite 4
Artikel zur Druckluftverbrauchsmessung - Seite 5
Artikel zur Druckluftverbrauchsmessung - Seite 6
Artikel zur Druckluftverbrauchsmessung - Seite 7
Artikel zur Druckluftverbrauchsmessung - Seite 8
13
%

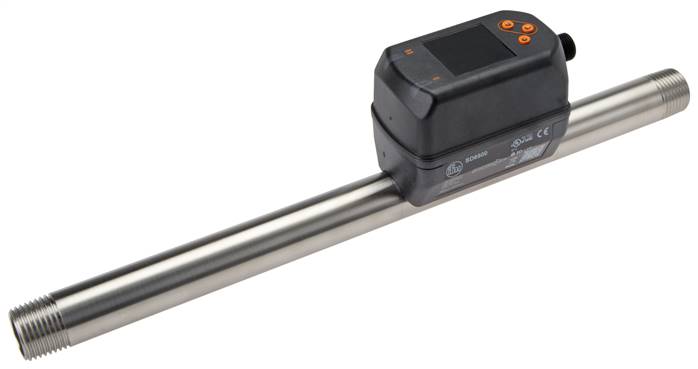

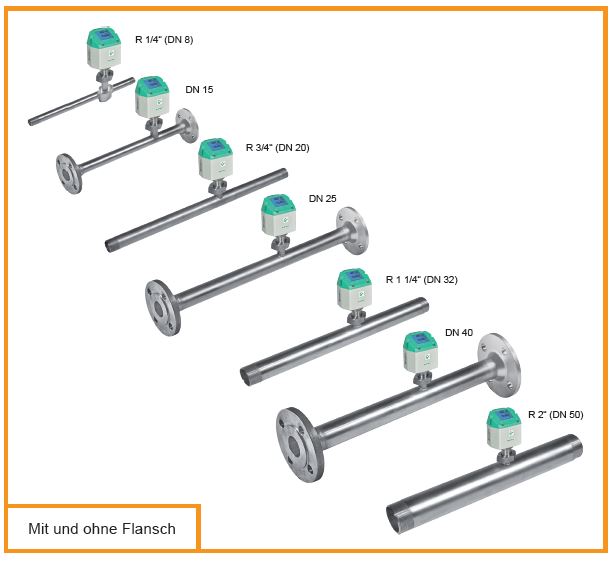

Funktion:Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit, Betriebsdruck und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch direkt abgelesen werden. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm?/h umgeschaltet werden.Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -10°C bis +60°CSchutzart:IP 67Spannungsversorgung:18 - 30 V DCStromaufnahme:80 mAElektrischer Anschluss:M 12-Stecker (A-codiert, 4-polig)Anzeigeeinheit / Maßeinheit:Nl/min oder Nm?/hAnsprechzeit:< 100 msMessfehler:Luftklasse 141: ? 2% des Messwertes oder + 0,5% des Messbereichsendwertes, Luftklasse 344: ? 6% des Messwertes oder + 0,6% des MessbereichsendwertesImpulsausgang:1 Nl oder 1 Nm? pro Impuls (Impulslänge 2 bis 2000 ms einstellbar)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 150 mA, Ausgang 1 ist auch für IO-Link verwendbar, Ausgang 2 ist auch als Analogausgang (4-20 mA) oder Impulsausgang verwendbar.Anzeige:schwenkbares TFT-Farbdisplay mit LED SchaltzustandsanzeigeVorteile:•niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden, •kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden, •Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden, •Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort, •Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung, •Wartungsintervalle können verbrauchsabhängig festgelegt werden, •Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler, •genaue Messung unabhängig von Druck und Temperatur (max. +60°C), •Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich, •Rot/Grün-Wechselanzeige zur eindeutigen Markierung von Gut-BereichenWeitere Eigenschaften:GewindeR 1"DN (mm)25Baulänge (mm)475Bauhöhe (inkl. Rohr) (mm)84Messbereich (m3/h)0,8 - 225Messbereich-1 (L/min)14 - 3750NetzteilLVM NETZGewicht1,6 kg / Stk.
22
%

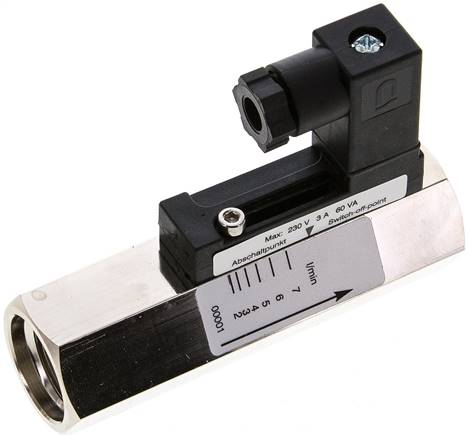

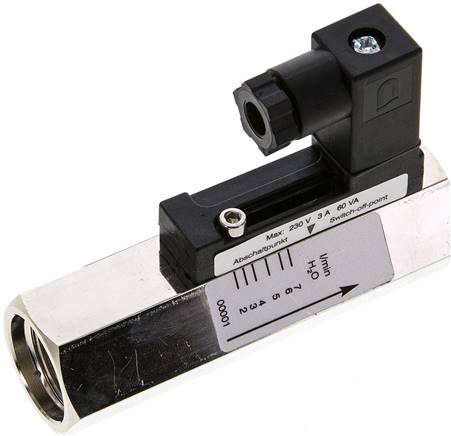

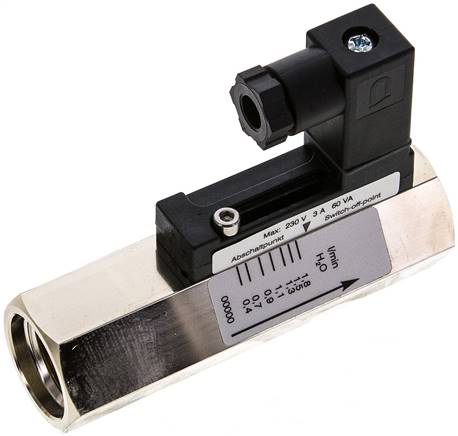

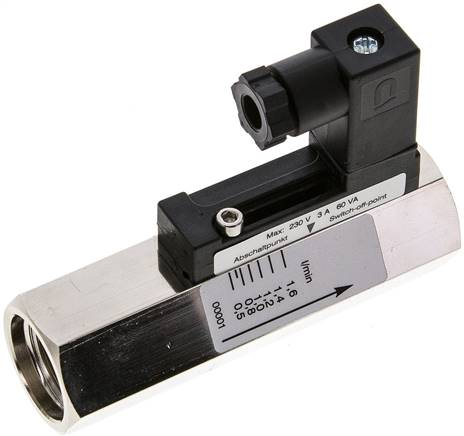

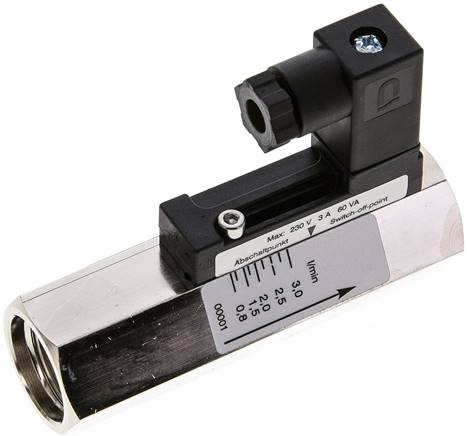

Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Schaltbereich (L/min)15 - 45PN (bar)300Gewicht1,2 kg / Stk.
18
%
Funktion:Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit, Betriebsdruck und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch direkt abgelesen werden. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm?/h umgeschaltet werden.Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -10°C bis +60°CSchutzart:IP 67Spannungsversorgung:18 - 30 V DCStromaufnahme:80 mAElektrischer Anschluss:M 12-Stecker (A-codiert, 4-polig)Anzeigeeinheit / Maßeinheit:Nl/min oder Nm?/hAnsprechzeit:< 100 msMessfehler:Luftklasse 141: ? 2% des Messwertes oder + 0,5% des Messbereichsendwertes, Luftklasse 344: ? 6% des Messwertes oder + 0,6% des MessbereichsendwertesImpulsausgang:1 Nl oder 1 Nm? pro Impuls (Impulslänge 2 bis 2000 ms einstellbar)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 150 mA, Ausgang 1 ist auch für IO-Link verwendbar, Ausgang 2 ist auch als Analogausgang (4-20 mA) oder Impulsausgang verwendbar.Anzeige:schwenkbares TFT-Farbdisplay mit LED SchaltzustandsanzeigeVorteile:•niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden, •kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden, •Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden, •Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort, •Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung, •Wartungsintervalle können verbrauchsabhängig festgelegt werden, •Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler, •genaue Messung unabhängig von Druck und Temperatur (max. +60°C), •Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich, •Rot/Grün-Wechselanzeige zur eindeutigen Markierung von Gut-BereichenWeitere Eigenschaften:GewindeR 1-1/2"DN (mm)40Baulänge (mm)475Bauhöhe (inkl. Rohr) (mm)98Messbereich (m3/h)1,4 - 410Messbereich-1 (L/min)20 - 6830NetzteilLVM NETZGewicht2,3 kg / Stk.
16
%
Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:Werkstoff1.4571Anzeigebereich (L/min)5 bis 15GewindeG 1"PN (bar)300Gewicht1,1 kg / Stk.
16
%
Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:Werkstoff1.4571GewindeG 1/2 (IG)Schaltbereich (L/min)0,8 - 3PN (bar)350Gewicht300 g / Stk.
16
%
Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1 (IG)Schaltbereich (L/min)30 - 90PN (bar)250Gewicht1,2 kg / Stk.

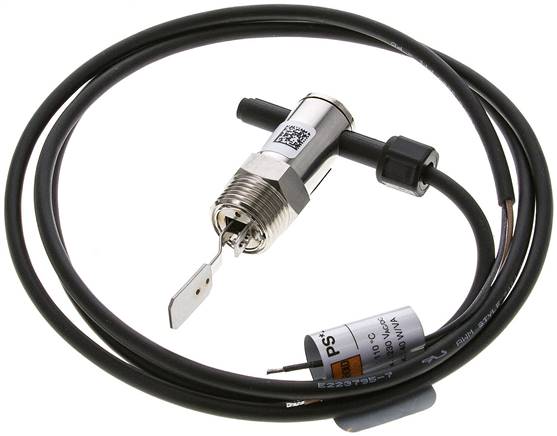

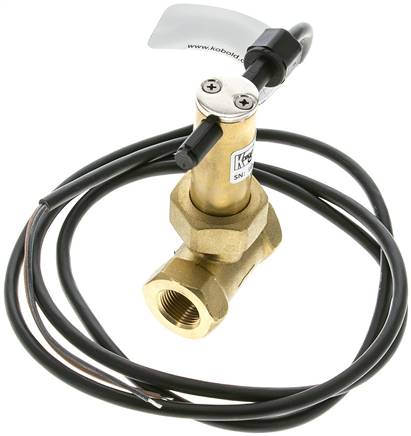

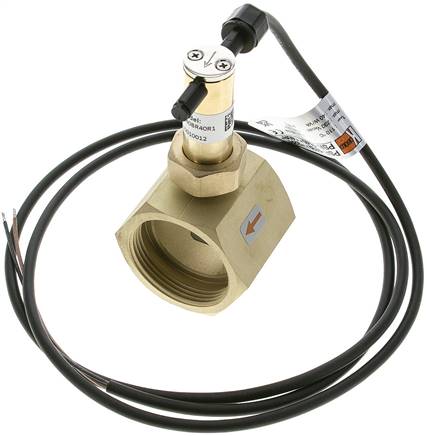

Anwendung:Die Prallscheiben-Durchflusswächter werden überall dort eingesetzt, wo eine einfache, preiswerte und trotzdem zuverlässige Überwachung von Strömungen gefordert wird. In Abhängigkeit von der Strömungsgeschwindigkeit bzw. Durchflussmenge wird die Prallscheibe ausgelenkt und bewegt über den Waagebalken den Dauermagneten in den Ansprechbereich des außerhalb des Durchflussmediums befindlichen Reedkontaktes.Temperaturbereich:Typ Messing: -20°C bis +70°C, Typ 1.4301: -10°C bis +110°C, Umgebung: -20°C bis +50°CSchutzart:IP 65Elektrischer Anschluss:Kabel 1,5 mSchaltausgang:Öffner oder Schließer, max. Spannung: 230 V, max. Schaltstrom: 2 A, max. Schaltleistung: 40 VA / 40 WWeitere Eigenschaften:AusführungDurchflusswächter komplettWerkstoffMessingGewindeG 3/8"ansteigender Durchfluss ca. Schaltbereich (Wasser) (L/min)2,8 - 6nachlassender Durchfluss ca. Schaltbereich (Wasser) (L/min)2,3 - 5,5PN (bar)100Medientemperatur (°C)-20 bis +70Gewicht380 g / Stk.
18
%
Anwendung:Der elektronische Durchflusswächter überwacht kontinuierlich flüssige Medien. Er findet überall dort seine Anwendung, wo Durchflüsse mit minimalem Druckverlust sicher überwacht werden sollen. Die einteilige Ausführung des Messstiftes reduziert wesentlich die Veschmutzungsempfindlichkeit. Der elektronische Durchflusswächter arbeitet nach dem kalorimetrischen Prinzip. Der Sensor wird an der Stirnfläche um einige Grade gegenüber dem Durchflussmedium aufgeheizt. Fließt das Medium, so wird die in dem Sensor erzeugte Wärme durch das Medium abgeführt, d.h. der Sensor wird gekühlt. Der Abkühlvorgang ist ein genaues Maß für die Fließgeschwindigkeit.Das Sensorsignal wird mit den in einem Mikrocontroller abgelegten Referenzdaten verglichen. Bei Abweichungen zwischen der gewünschten und der vorhandenen Fließgeschwindigkeit wird ein Ausgangssignal geschaltet.Werkstoffe:Messglied: 1.4301, Gehäuse: Polyamid, glasfaserverstärktTemperaturbereich:Medium: -20°C bis +80°C (Umgebung: -20°C bis +60°C)Medien:Wasser und wässrige MedienSchutzart:IP 65Elektrischer Anschluss:M 16 x 1,5 KabelverschraubungVorteile gegenüber mechanischen Durchflusswächtern:•optimale Temperaturkompensation, •intelligentes Schaltverhalten, •Messbereichsanpassung, keine beweglichen Teile, •einfachste Installation, Inbetriebnahme und Bedienung, •geringer DruckverlustOptional:Werkstoff Messglied: 1.4404 -4A, Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, 24 V DC) -M12Schaltbereich in Abhängigkeit des Rohrdurchmessers (für Wasser):DN 8: 0,12 - 6,0 l/min, DN 10: 0,19 - 9,4 l/min, DN 15: 0,42 - 21,8 l/min; DN 20: 0,75 - 37,7 l/min, DN 25: 1,18 - 59 l/min, DN 30: 1,7 - 84,8 l/min, DN 40: 3 - 150 l/min, DN 50: 4,7 - 235 l/min, DN 60: 6,8 - 340 l/min, DN 80: 12 - 603 l/min, DN 100: 18,8 - 942 l/min, DN 150: 42,4 - 2120 l/minWeitere Eigenschaften:AusführungStandardGewindeG 1/4"Spannung24 V=KontaktartSchließer NPN / PNP umschaltbar max. 400 mAca. Schaltbereich (Wasser) bei Nennweite 8 mm (L/min)0,12 - 6,0ca. Schaltbereich (Wasser) bei Nennweite 10 mm (L/min)0,19 - 9,4ca. Schaltbereich (Wasser) bei Nennweite 15 mm (L/min)0,42 - 21,8ca. Schaltbereich (Wasser) bei Nennweite 20 mm (L/min)0,75 - 37,7ca. Schaltbereich (Wasser) bei Nennweite 25 mm (L/min)1,18 - 59,0ca. Schaltbereich (Wasser) bei Nennweite 30 mm (L/min)1,7 - 84,8ca. Schaltbereich (Wasser) bei Nennweite 40 mm (L/min)3,0 - 150,0ca. Schaltbereich (Wasser) bei Nennweite 50 mm (L/min)4,7 - 235,0ca. Schaltbereich (Wasser) bei Nennweite 60 mm (L/min)6,8 - 340,0ca. Schaltbereich (Wasser) bei Nennweite 80 mm (L/min)12,0 - 603,0ca. Schaltbereich (Wasser) bei Nennweite 100 mm (L/min)18,8 - 942,0ca. Schaltbereich (Wasser) bei Nennweite 150 mm (L/min)42,4 - 2120,0Gewicht430 g / Stk.
19
%
Mit viskositätskompensierten Durchflussmessern und -wächtern können Sie Durchflussmengen optisch überwachen sowie das Vorhandensein einer bestimmten Durchflussmenge elektrisch kontrollieren. Er kombiniert einen Durchflusswächter und Durchflussmesser. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:Stecker: IP 65, Anzeige: IP 53Schaltausgang:Schließer 250 V - 3 A / 100 VAVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Anzeigebereich (L/min)35 - 110PN (bar)300
19
%
Mit viskositätskompensierten Durchflussmessern und -wächtern können Sie Durchflussmengen optisch überwachen sowie das Vorhandensein einer bestimmten Durchflussmenge elektrisch kontrollieren. Er kombiniert einen Durchflusswächter und Durchflussmesser. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:Stecker: IP 65, Anzeige: IP 53Schaltausgang:Schließer 250 V - 3 A / 100 VAVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Anzeigebereich (L/min)20 - 60PN (bar)300Gewicht1,2 kg / Stk.
12
%
Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1/2 (IG)Schaltbereich (L/min)2 - 7PN (bar)300Gewicht310 g / Stk.
19
%
Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:Werkstoff1.4571GewindeG 1 (IG)Schaltbereich (L/min)10 - 30PN (bar)300Gewicht1,1 kg / Stk.
10
%
Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltAnzeigebereich (L/min)5 bis 15GewindeG 1"PN (bar)250Gewicht1,2 kg / Stk.
10
%
Mit viskositätskompensierten Durchflussmessern und -wächtern können Sie Durchflussmengen optisch überwachen sowie das Vorhandensein einer bestimmten Durchflussmenge elektrisch kontrollieren. Er kombiniert einen Durchflusswächter und Durchflussmesser. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:Stecker: IP 65, Anzeige: IP 53Schaltausgang:Schließer 250 V - 3 A / 100 VAVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1 (IG)Anzeigebereich (L/min)15 - 45PN (bar)250Gewicht1,2 kg / Stk.
%

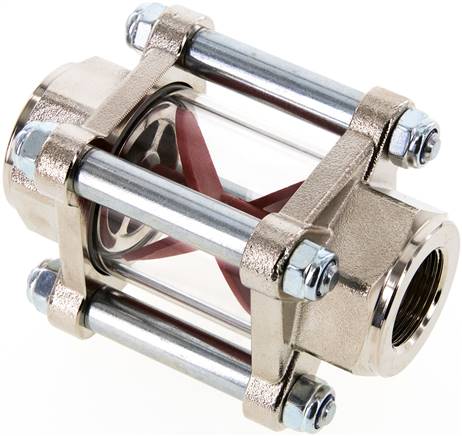

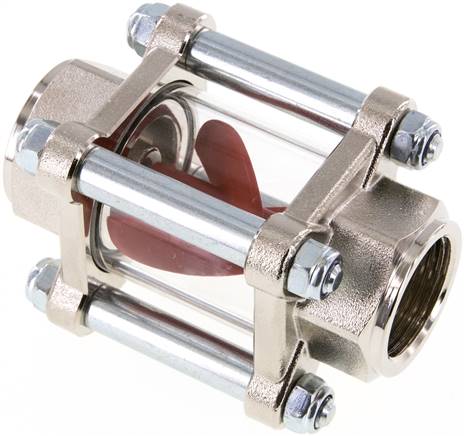

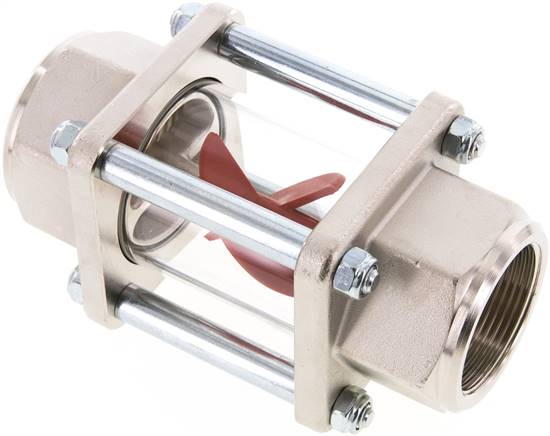

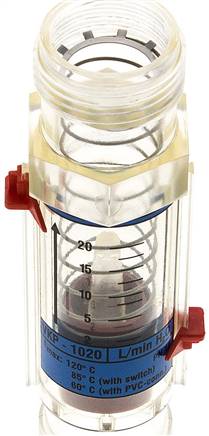

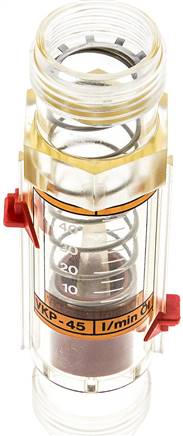

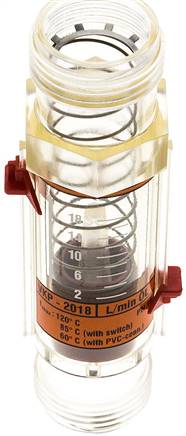

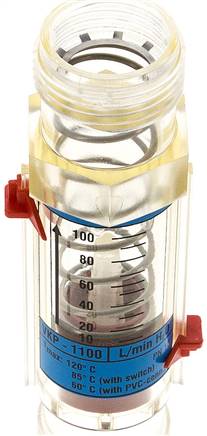

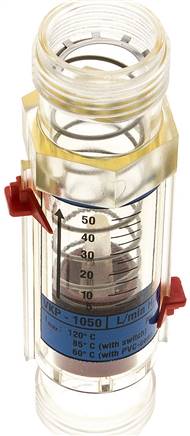

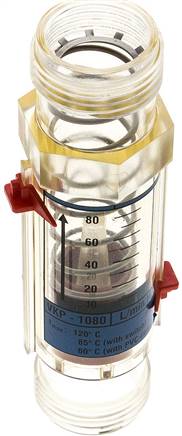

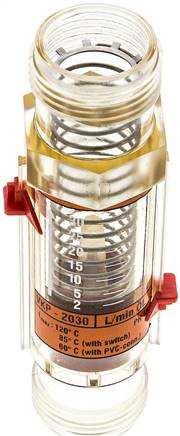

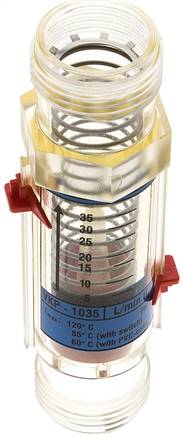

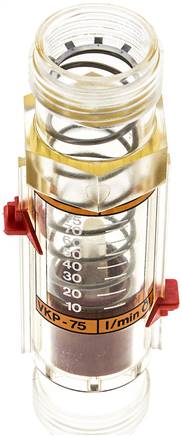

Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Polysulfon, Feder: 1.4310, Dichtung: NBR (für Medium Öl: Klingerit-Oilit)Temperaturbereich:0°C bis +120°CMessprinzip:Schwebekörper, federbelastetEingbaulage:beliebigStrömungsrichtung:nur in eine RichtungVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:für MediumÖl (100 cSt)Anzeigebereich (L/min)10 bis 75AußengewindeG 1"Gewicht95 g / Stk.
14
%
Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1 (IG)Schaltbereich (L/min)8 - 24PN (bar)250Gewicht1,2 kg / Stk.
10
%
Mit viskositätskompensierten Durchflussmessern und -wächtern können Sie Durchflussmengen optisch überwachen sowie das Vorhandensein einer bestimmten Durchflussmenge elektrisch kontrollieren. Er kombiniert einen Durchflusswächter und Durchflussmesser. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:Stecker: IP 65, Anzeige: IP 53Schaltausgang:Schließer 250 V - 3 A / 100 VAVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1 (IG)Anzeigebereich (L/min)35 - 110PN (bar)250Gewicht1,2 kg / Stk.
10
%
Mit viskositätskompensierten Durchflussmessern und -wächtern können Sie Durchflussmengen optisch überwachen sowie das Vorhandensein einer bestimmten Durchflussmenge elektrisch kontrollieren. Er kombiniert einen Durchflusswächter und Durchflussmesser. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:Stecker: IP 65, Anzeige: IP 53Schaltausgang:Schließer 250 V - 3 A / 100 VAVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1 (IG)Anzeigebereich (L/min)8 - 24PN (bar)250Gewicht1,3 kg / Stk.
10
%
Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltAnzeigebereich (L/min)1 bis 4GewindeG 1"PN (bar)250Gewicht1,2 kg / Stk.
10
%
Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltAnzeigebereich (L/min)35 bis 110GewindeG 1"PN (bar)250Gewicht1,2 kg / Stk.
16
%
Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1 (IG)Schaltbereich (L/min)3 - 10PN (bar)250Gewicht1,2 kg / Stk.
Mit dem VA 525 Durchflussmesser für Druckluft erhalten sie den perfekten Begleiter um Ihren aktuellen Verbrauch zu messen und Ihren Druckluftbedarf optimal zu bestimmen. Durch die kleine, kompakte Bauweise kombiniert mit einer modernen, digitalen Schnittstelle lässt sich der VA 525 Durchflussmesser im Handumdrehen in Ihr bestehendes Druckluftüberwachungssystem integrieren.
Ihr Vorteile auf einen Blick:
Leichter Einbau durch die kompakte Bauweise
Einfach integrierbar in Ihr bestehendes Druckluft-System
Durch den integrierten Strömungsgleichrichter wird keine Einlaufstrecke benötigt
Schnelles & einfaches Ablesen des Druckverbrauchs
Digitales, kontrastreiches Display
Einfache Bedienbarkeit per Tastendruck
Werte im Display um 180° drehbar, z.B. bei Einbau über Kopf
Technische Daten:
Material
Messblock: Aluminum, Gehäuse: Polycarbonat
Messstrecke
DN 8
Anschlussgewinde
G 1/4"
Maße (LxBxH) in mm
135 x 55 x 109,1
Gewindetiefe
15 mm
Sensor
Thermischer Massenstromsensor
Messbereich
Max-Version (185 m/s)
Messbereichsendwerte
105 l/min
Genauigkeit
± 1,5 % vom Messwert / ± 0,3 % vom Endwert
Messmedium
Luft, Gase
Gasarten
Luft, Stickstoff, Argon, CO2, Sauerstoff
Einheiten
m³/h, m³/min, l/min, l/s, ft/min, cfm, m/s, kg/h, kg/min, g/s, lb/min, lg/h
Bürde
< 500 Ω
Versorgung
18 … 38 VDC, 5 W
Betriebsdruck
bis 16 bar
Digitalausgang
RS 485 Schnittstelle, (Modus-RTU), M-Bus
Analogausgang
4 … 20 mA für m³/h bzw. l/min
Impulsausgang
1 Impuls pro m³ bzw. pro Liter galvanisch isoliert.
Impulswertgenauigkeit am Display einstellbar. Alternativ ist der
Impulsausgang als Alarmrelais nutzbar
Der VA 525 Durchflussmesser für Druckluft ist in verschiedenen Ausführungen erhältlich. Diese Ausführungen unterscheiden sich in Kalibration, Gasart, Messbereich, Bezugsnorm und weiteren Optionen. Low-Speed (50 m/s), Standard (92,7 m/s), High-Speed-Version (224 m/s) nur auf Anfrage.
Der VA 525 Durchflussmesser – kompakt und flexibel einsetzbar
Durch seine kompakte Bauweise lässt sich der Durchflussmesser flexibel einsetzen und kann schnell und einfach in ihr aktuelles Rohrleitungssystem eingebaut werden. Zudem ermöglicht Ihnen das kontrastreiche Display die Möglichkeit den momentanen Druckluftverbrauch und den Gesamtverbrauch jederzeit exakt abzulesen. Die Werte des Displays lassen sich per Knopfdruck um 180° drehen um Ihnen z.B. beim Einbau über Kopf das Ablesen zu erleichtern.
Weitere Informationen finden Sie hier im Produktdatenblatt.
14
%
Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1 (IG)Schaltbereich (L/min)10 - 30PN (bar)250Gewicht1,2 kg / Stk.
18
%
Durchflusswächter überwachen eine einstellbare Durchflussmenge. Wird diese über- oder unterschritten , so schaltet ein Kontakt, der z.B. eine Glocke, Blitzlampe oder Steuerung ansprechen kann. Spannungsversorgung nicht notwendig, da potentialfreie Reedkontakte.Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (Option -W: Wasser)Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Elektrischer Anschluss:G 1/2": Winkelstecker DIN 43650 / EN 175301-803 C (Baugröße 0C, 3-polig), G 1": Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 3-polig)Schutzart:IP 65Schaltausgang:Schließer 250 V - 3 A / 100 VA (G 1/2": Schließer 230 V - 3 A / 60 VA)Optional:Einsetzbar für Wasser -WVorteile:•Skala muss nicht an Medium und Druck angepasst werden.*Optional für den Einsatz mit Wasser möglichWeitere Eigenschaften:WerkstoffMessing vernickeltGewindeG 1 (IG)Schaltbereich (L/min)10 - 30PN (bar)250Gewicht1,2 kg / Stk.
