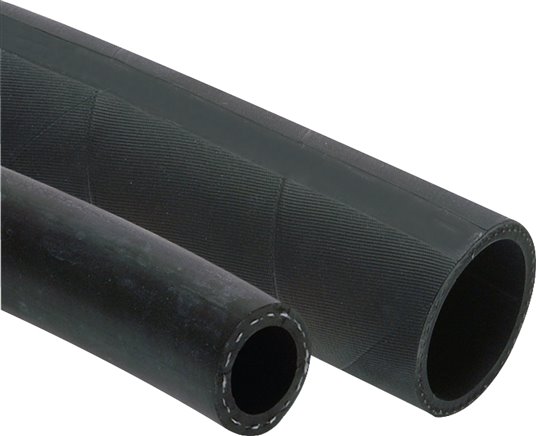

Kühlerschlauch NBR/CR ähnlich DIN 73411/79, 28x37mm
Werkstoffe: Seele: NBR-Mischung, schwarz, glatt, Decke: CR-Mischung, schwarz, stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411 Eigenschaften: Beständig gegen Öle der Gruppe ASTM I/II/III bis +100°C, kurzzeitig bis +120°C, beständig gegen Dieselkraftstoff bis +50°C Temperaturbereich: -40°C bis +100°C Betriebsdruck: 5 bar, Berstdruck: 15 bar Weitere Eigenschaften: Schlauch Ø innen (mm) 28 Schlauch Ø außen (mm) 37 Rollenlänge (m) 40 Gewicht 450 g / m

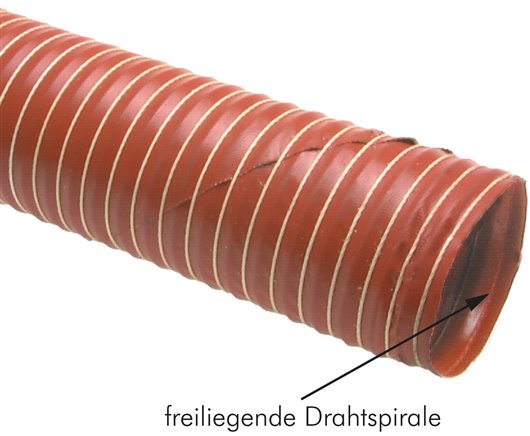

Silikon-Heißluftschlauch, einlagig, 95mm
Werkstoffe:Silikonbeschichtetes Glasfibergewebe mit innen freiliegender FederspiraleTemperaturbereich:-80°C bis +310°CHerstelllänge:4 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)95Betriebsdruck (bar)-0,27 bis 0,9Gewicht500 g / Stk.
16mm-Ringstück, 60° Innenkonus (M 18 x 1,5)
Werkstoffe:Stahl verzinktWeitere Eigenschaften:Gewinde am StutzenM 18 x 1,5Ø Ring (mm)16für GewindeM 16 x 1,5Gewicht47 g / Stk.
Niederdruck-Dampfschlauch aus EPDM 32 (1-1/4")x47mm
Werkstoffe:Decke: EPDM, schwarz, stoffgemustert und perforiert, Seele: EPDM, schwarz, glattEigenschaften:Gute Beständigkeit gegen Säuren und Laugen. Nach Gebrauch Wasser oder Dampf ablassen!Temperaturbereich:-40°C bis +164°C (Wasser bis max. 95°C)Betriebsdruck:max. 7 bar bei +164°C (Wasser bis max. 20 bar)Einsatzbereich:Heißwasser und SattdampfRollenlänge:40 mtr.Weitere Eigenschaften:Schlauch Ø innen (mm)32 (1-1/4)Schlauch Ø außen (mm)47min. Biegeradius (mm)195Gewicht1,1 kg / Stk.
Überwurfmutter DN20, G 1", Bohrung 24,0mm, Stahl verz
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)20GewindeG 1"Ø Bohrung (mm)24,0Schlüsselweite (mm)41Gewicht95 g / Stk.

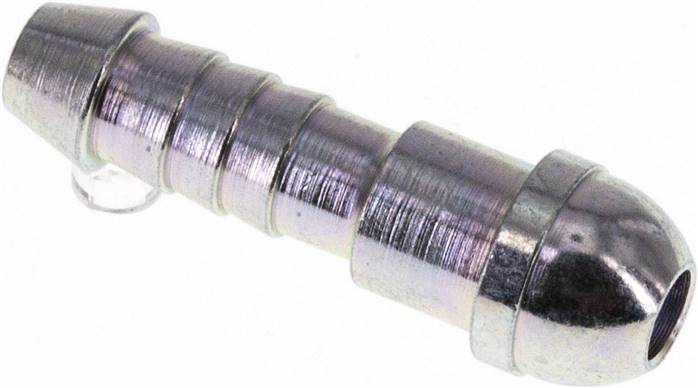

Schlauchnippel,60°-Dichtkegel,17 - 18mm f. M 26 x 1,5 -G 3/4"
Werkstoffe:Stahl verzinktWeitere Eigenschaften:NW (mm)16Schlauch Ø innen (mm)17 - 18für Gewinde metrischM 26 x 1,5für Gewinde zölligG 3/4"Bund Ø hinter Dichtkegel (mm)20,0passende Überwurfmutter (metrisch)831 1600passende Überwurfmutter (zöllig)834 2016Gewicht32 g / Stk.
Überwurfschraube 8 LL (M 12 x 1), DIN 3871
Werkstoffe:Stahl verzinktVerwendung:Die Überwurfschrauben mit Schneidring werden benötigt, um Rohre in einem Behälter auf eine bestimmte Höhe zu fixieren.Weitere Eigenschaften:Baureihesehr leichte BaureiheGewindeM 12 x 1Rohr Ø außen (mm)8 LLGewicht5.9 g / Stk.
Metall-Kühlmittelschlauch 250mm, G 3/8"
Werkstoffe:Gewindeteil (DIN 3852-A), Schlauchwendel, Auslaufdüse: Stahl vernickelt, Innenschlauch: PVC (bei auswechselbarer Düse: Düsenanschluss Messing vernickelt mit NBR O-Ring)Verwendung:•Kühlmittel- und Schmiermittelleitungen für die spanabhebende Metallbearbeitung, •Kühlmittel an Funkenerosionsmaschinen, •Wegblasen von Spänen und Metallteilen an Formen, Werkstücken oder StanzteilenVorteile:•absolut dicht, •glatter Kühlmittelstrahl in jede Richtung genau einstellbar, standfest, •kleiner Biegeradius, •sehr robust und verschleißfest, •beständig gegen Öle, Fette, heiße Späne usw.Weitere Eigenschaften:AusführungAG / Düse (Standard)Länge (mm)250min. Biegeradius (mm)88GewindeG 3/8"DN (mm)8Gewicht290 g / Stk.
Überwurfmutter f. Schneidringverschr. 38 S (M52x2), Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheschwere BaureiheRohr Ø außen38 S (M52x2)Betriebsdruck (bar)315Temperaturbereich (°C)-40 bis +120Gewicht320 g / Stk.
Doppel-Schlauchnippel 12mm Ring, 7 - 8mm, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)6Schlauch Ø innen (mm)7 - 8Ø Ring (mm)12für GewindeM 12 x 1,5Gewicht21 g / Stk.
90°-Schlauchnippel Rohr 6, Schl. 5 - 6mm, Stahl verzinkt
861900400 90°-Schlauchnippel Rohr 6, Schl. 5 - 6mm, Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheNW (mm)4Schlauch Ø innen (mm)5 - 6Rohr Ø außen (mm)6Gewicht9.4 g / Stk.
PVC-Schlauch 38x48mm, transparent, Meterware
Werkstoffe:PVC glasklar, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EG) 1935/2004 und der Verordnung (EU) 10/2011 und FDA 21 CFR 175.300, LABS-freie ProduktionTemperaturbereich:-20°C bis +60°C (ab +40°C annähernd drucklos)Einsatzbereich:Druckloses Durchleiten von Flüssigkeiten und Gasen wie Wasser, Luft, Argon, Wein, Fruchtsaft, Limonade, Mineralwasser, Süßmost und alkoholische Getränke bis 20 Vol% Alkoholgehalt (nicht für Bier in Schankanlagen und fetthaltige Produkte!). Die durchfließenden Lebensmittel sollten +40°C nicht überschreiten. Eine Geschmacksprobe ist ratsam. Bei der Durchleitung von Lebensmitteln ist der Schlauch vor dem Ersteinsatz unbedingt sorgfältig zu reinigen.*1 Stück entspricht 25 mtr., **<5 min. vom Anwender zu beaufsichtigenWeitere Eigenschaften:AusführungMeterwareSchlauch Ø innen (mm)38Schlauch Ø außen (mm)48kurzzeitig** belastbar bei +20°C (bar)4,0Rollenlänge (m)25Gewicht800 g / Stk.
Kühlerschlauch NBR/CR ähnlich DIN 73411/79, 18x27mm, Rolle 40m, Meterware
Werkstoffe: Seele: NBR-Mischung, schwarz, glatt, Decke: CR-Mischung, schwarz, stoffgemustert, hitze-, alterungs- und witterungsbeständig in Anlehnung an DIN 73411 Eigenschaften: Beständig gegen Öle der Gruppe ASTM I/II/III bis +100°C, kurzzeitig bis +120°C, beständig gegen Dieselkraftstoff bis +50°C Temperaturbereich: -40°C bis +100°C Betriebsdruck: 5 bar, Berstdruck: 15 bar Weitere Eigenschaften: Schlauch Ø innen (mm) 18 Schlauch Ø außen (mm) 27 Rollenlänge (m) 40 Gewicht 380 g / Stk.

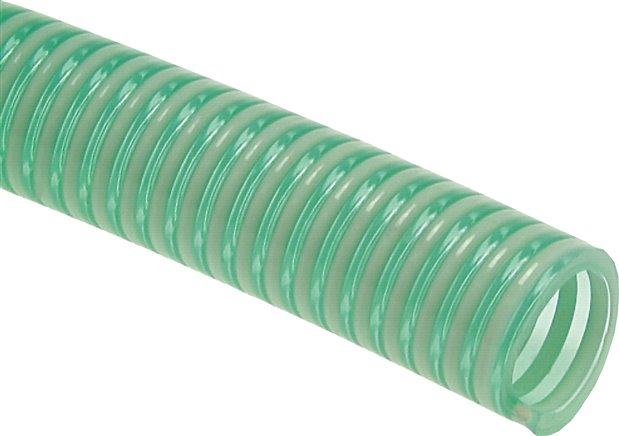

PVC-Saug-Druck-Schlauch mit Hart-PVC-Spirale 63x4,5mm
Werkstoffe:PVC, grünlich-transparent, Stützwendel Hart-PVC weiß, Lebensmittelqualität geprüft entsprechend den Anforderungen der Verordnung (EU) 10/2011 (Simulanzien A, B & C)Temperaturbereich:-10°C bis +55°CAnwendung:Schlauch für Reinigungsmittel, teilweise für Säuren und Laugen, Wasser und Druckluft sowie Vakuum geeignet. Be- und Entwässerungsvorhaben bei Industrie, Landwirtschaft und Gartenbau, Spritzgeräte in der Landwirtschaft.Weitere Eigenschaften:Schlauch Ø innen (mm)63min. Biegeradius (mm)280Wandstärke (mm)4,5Betriebsdruck (bar)-0,7 bis 6Rollenlänge (m)50Gewicht1,1 kg / Stk.

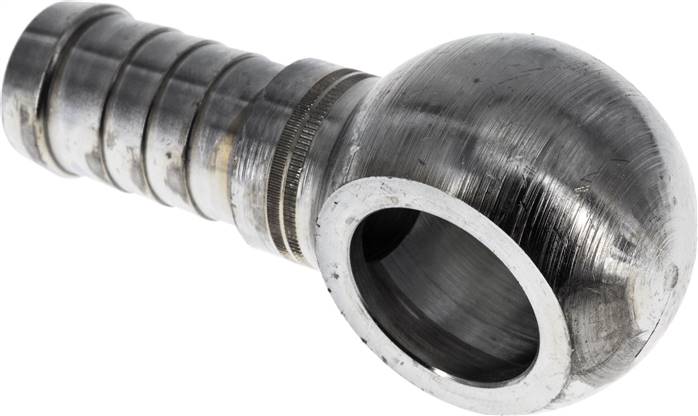

Schlauchnippel 18mm Ring, 14 - 15mm, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)13Schlauch Ø innen (mm)14 - 15Ø Ring (mm)18für GewindeM 18 x 1,5Gewicht65 g / Stk.
Schneidring Stahl verzinkt mit Elastomerdichtung 25 S (M36x2)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinkt mit ElastomerdichtungRohr Ø außen25 S (M36x2)Betriebsdruck (bar)400Temperaturbereich (°C)-35 bis +100Gewicht24 g / Stk.
Schlauchnippel 18mm Ring, 11 - 12mm, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)10Schlauch Ø innen (mm)11 - 12Ø Ring (mm)18für GewindeM 18 x 1,5Gewicht55 g / Stk.
Sandstrahlschlauch 25 (1") x 39mm (i x a)
Werkstoffe:Seele: abriebfestes NR/SBR/BR, schwarz, glatt, antistatisch, Abriebwert: max. 50 mm? nach ISO 4649, Druckträger: gewickelte Textileinlagen, Decke: SBR, schwarz, stoffgemustert, antistatischTemperaturbereich:-35°C bis +80°CBetriebsdruck:12 bar (Berstdruck: 40 bar)Elektrischer Widerstand:< 1 MOhm/mtr.Einsatzbereich:Durchleiten von trockenen oder nassen handelsüblichen Strahlmitteln wie Sand, Stahlgrit, Korund oder QuarzmehlRollenlänge:40 mtr.Hinweis:Dieser Schlauch ist konstruktiv auf 12 bar Arbeitsdruck ausgelegt. Aus Sicherheitsgründen schreibt die EN ISO 3861 einen max. Arbeitsdruck von 6,3 bar vor.Weitere Eigenschaften:Schlauch Ø innen (mm)25 (1)Schlauch Ø außen (mm)39Gewicht850 g / Stk.
Überwurfmutter f. Schneidringverschr. 15 L (M22x1,5), Klemmring 1.4571 (NC)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffKlemmring 1.4571 (NC)Baureiheleichte BaureiheRohr Ø außen15 L (M22x1,5)Betriebsdruck (bar)315Temperaturbereich (°C)-60 bis +400Gewicht42 g / Stk.
90°-Schlauchnippel M 26 x 1,5 Überwurfmutter, 17 - 18mm
Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)16Schlauch Ø innen (mm)17 - 18GewindeM 26 x 1,5Gewicht145 g / Stk.
Doppel-Schlauchnippel 8mm Ring, 4 - 5mm, Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:WerkstoffStahl verzinktNW (mm)3Schlauch Ø innen (mm)4 - 5Ø Ring (mm)8für GewindeM 8 x 1Gewicht10 g / Stk.
Silikonschlauch, gewebeverstärkt 3 x 8 mm, rot
Ausführung:Innenseele transparent, Außenhaut rot (talkumiert), Gewebeeinlage aus Polyester, 70° Shore-Härte (? 5°), Werkstoff nach FDA 21 CFR 177.2600, BfR (ehem. BgVV) XV und Verordnung (EG) 1935/2004Temperaturbereich:-50°C bis +180°C (kurzzeitig +200°C)Rollenlänge:50 mtr.Weitere Eigenschaften:Schlauch Ø innen x außen (mm)3 x 8Betriebsdruck (bar)20Berstdruck (bar)60Gewicht49 g / Stk.
Hohlschraube 1-fach, G 1/2", Stahl verzinkt
Werkstoffe:Stahl verzinktWeitere Eigenschaften:GewindeG 1/2"passend für Ø Ring (mm)21,0L (mm)39SW (mm)27Gewicht80 g / Stk.
Schneidring Stahl verzinkt mit Elastomerdichtung 28 L (M36x2)
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und Wasserbereich*nicht nach ISO 8434-1 genormt, nur für NC-Klemmringverschraubungen verwendbarWeitere Eigenschaften:WerkstoffStahl verzinkt mit ElastomerdichtungRohr Ø außen28 L (M36x2)Betriebsdruck (bar)160Temperaturbereich (°C)-35 bis +100Gewicht13 g / Stk.
Sonstige Schläuche
DF Druckluft-Fachhandel bietet Ihnen hochwertige Schläuche von Riegler und Schneider Druckluft. Dabei können Sie zwischen unterschiedlichen Größen, Anschlüssen, Materialien, Farben und Formen wählen.
DLS = Druckluftschlauch SK = Schnellkupplung und Stecknippel bereits montiert SF = Super-Flex Schlauch (sehr flexibler Schlauch) Sie haben Fragen? Dann nutzen Sie bequem unser Kontaktformular. Wir nehmen uns gerne für Sie Zeit!
