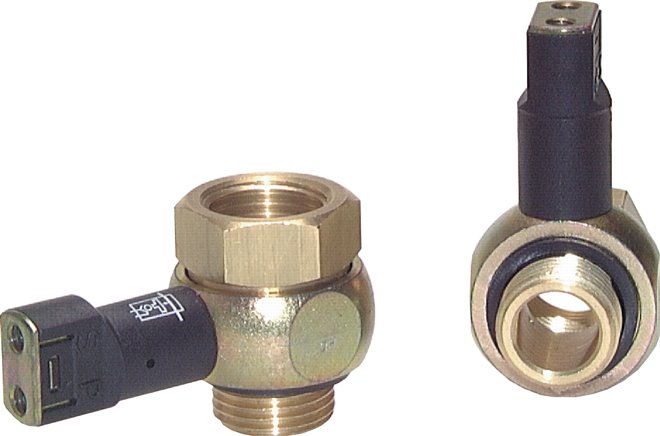

Signalverschraubung G 1/8", pneumatisch, M 5 (Gewindeanschluss)
59,04 € inkl. MwSt.
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
DF Preisgarantie: Wir ziehen mit!
Sparen Sie sich den Vergleich: Sollten Sie einen unserer Artikel bei einem deutschen Wettbewerber (online oder im Ladengeschäft) günstiger entdecken, passen wir unser Angebot an. Sie zahlen bei uns garantiert nur den Mitbewerberpreis.
Um die Preisgarantie in Anspruch zu nehmen, füllen Sie bitte unser Preisgarantie-Formular aus.
Funktion:

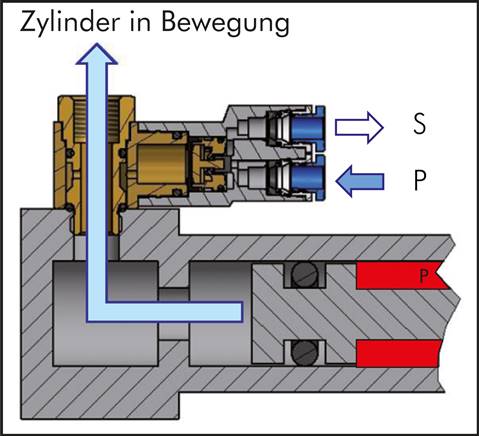

Eine Signalverschraubung übernimmt die Funktion eines Endschalters (pneumatisches oder elektrisches Signal). Die Verschraubung wird in die Eingangsbohrung eines Zylinders geschraubt und tastet den Arbeitsdruck des Zylinders ab. Steht kein Druck mehr an der Verschraubung an, so schaltet die Verschraubung von (P) 1 nach (S) 5 durch.
Betriebsdruck:
3 - 8 bar (Typ PPM: 3 - 10 bar)
Ansprechdruck:
0,6 bar (Typ PPL ...), 0,5 bar (Typ: PPE), 0,3 bar (Typ PPM ...)
Schaltzeit:
3 ms
Elektrische Anschlusswerte (gilt für Typ PPE ...):
max. 2 A, DC: 0 - 48 V, AC: 250 V
Achtung:
Signalverschraubungen erkennen das Erreichen der Endlage nur durch einen Druckabfall. Dieser Druckabfall kann aber auch entstehen, wenn der Zylinder in seinem Verfahrweg blockiert wird. Besteht Gefahr einer solchen Blockade, empfehlen wir die Verwendung von pneumatischen Zylinderschaltern, die direkt auf das magnetische Feld eines Magnetkolbens reagieren.
Vorteile:
•rein pneumatische Steuerung, keine elektrische Energie notwendig, •einfache Installation, •kompakte Bauform
Weitere Eigenschaften:
| Signal | pneumatisch |
| Signalanschluss | M 5 (Gewindeanschluss) |
| Gewinde (IG / AG) | G 1/8" |
| Betriebsdruck (bar) | 3 - 8 |
| Ansprechdruck (bar) | 0,6 |
| Gewicht | 49 g / Stk. |
