Schneider-Kältetrockner DK 600 SMART 4102005950
Downloads
Optimale Luftqualität
Die Schneider Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft,
verlängern die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio
Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min repräsentieren diese Schneider Kältetrockner den idealen Trockner.
Betriebssicherheit
Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente Schneider Kältetrockner DK 350 SMART - DK 1825 SMART
- Optionales Zubehör 1 - DK350 - DK1825 mit opt. Bypass
- Optionales Zubehör 2 - DK350 - DK1825 mit opt. Filtereinheit
- Idealer Schutz der DL-Leitung vor Korrosion
- Platzsparende Inst.
- Beste Betriebssicherheit von Produktionsanlagen
- Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten
Produktbeschreibung:
- Einfache Steuerung
- Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
- Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
- Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
- Optionale Installation von Filterelementen, wie Vorfilter VF-DVP 10, Feinstfilter FF-DVP 10
Technische Daten:
| Volumenstrom bei Drucktaupunkt +3°C bei 7 bar | 600 l/min |
| Druckverlust | 0,25 bar |
| Gewicht | 19 kg |
| Abmessungen (BxTxH) | 350x493x450 mm |
| Luftabgang | G 3/4"a |
| Leistungsaufnahme | 0,16 kW |
| Kältemittel | R513A |
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
| p1 [bar] | 3 | 4 | 5 | 6 | 7 | 8 |
| (f1) | 0,75 | 0,85 | 0,90 | 0,95 | 1,00 | 1,04 |
| 9 | 10 | 11 | 12 | 14 | 16 |
| 1,07 | 1,10 | 1,12 | 1,14 | 1,18 | 1,20 |
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
| t1 [°C] | 30 | 35 | 40 | 45 | 50 |
| (f2) | 1,25 | 1,00 | 0,85 | 0,75 | 0,60 |
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
| tc [°C] | 25 | 30 | 35 | 40 | 45 |
| (f3) | 1,00 | 0,96 | 0,92 | 0,88 | 0,80 |
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
| tdp [°C] | 3 | 5 | 7 | 9 |
| (f4) | 1,00 | 1,2 | 1,35 | 1,45 |
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
| p1 [bar] | 1 | 2 | 3 | 4 | 5 | 6 |
| (f) | 0,138 | 0,53 | 0,65 | 0,76 | 0,84 | 0,92 |
| 7 | 8 | 9 | 10 | 12 | 16 |
| 1,00 | 1,07 | 1,13 | 1,19 | 1,31 | 2,31 |
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
| Betriebsdruck | 35 °C | 40 °C | 45 °C | 50°C |
| 5 bar | 0,75 | 0,64 | 0,61 | 0,59 |
| 6 bar | 0,89 | 0,78 | 0,73 | 0,67 |
| 7 bar | 1,00 | 0,91 | 0,82 | 0,79 |
| 8 bar | 1,08 | 1,00 | 0,94 | 0,86 |
| 9 bar | 1,26 | 1,08 | 1,03 | 0,99 |
| 10 bar | 1,31 | 1,16 | 1,07 | 1,03 |
| 11 bar | 1,36 | 1,24 | 1,10 | 1,07 |
| 12 bar | 1,49 | 1,36 | 1,23 | 1,18 |
| 13 bar | 1,62 | 1,47 | 1,35 | 1,29 |
| 14 bar | 1,71 | 1,57 | 1,46 | 1,38 |
| 15 bar | 1,79 | 1,67 | 1,57 | 1,46 |
| 16 bar | 1,90 | 1,77 | 1,66 | 1,55 |
| Druck (bar): | 7 |
|---|---|
| Kondensatableitung: | niveaugesteuert |
| Leistungsaufnahme (kW): | 0,16 |
| Spannung (V): | 230 V |
| Volumenstrom (m³/min): | 0,60 |
| Volumenstrom von bis (m³/min): | 0,6 - 1 |
Herstellerdaten
MultiAir Germany GmbH
Anschrift: Keplerstraße 19, 72762 Reutlingen
Email: safety.compliance@schneiderairsystems.com
Anmelden

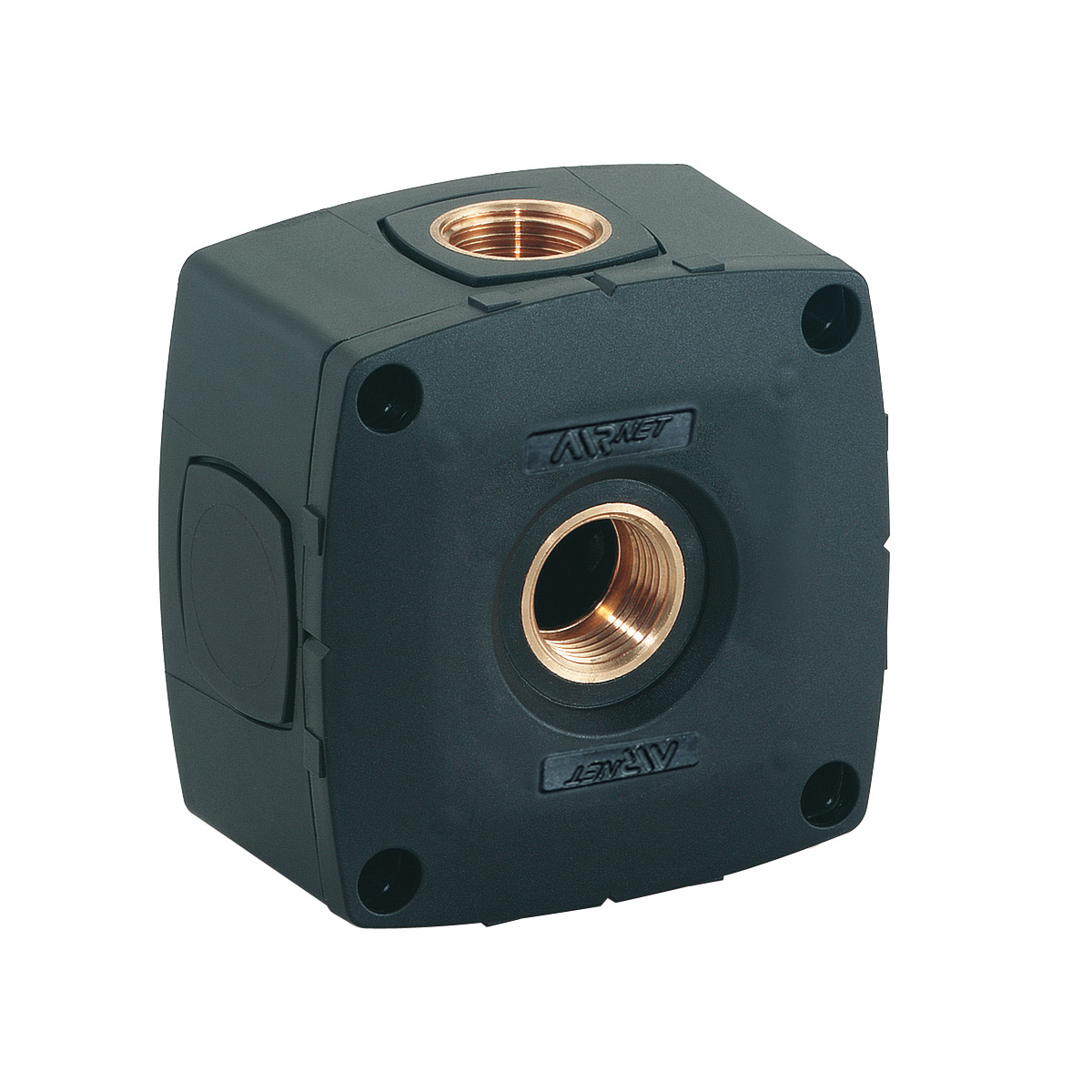

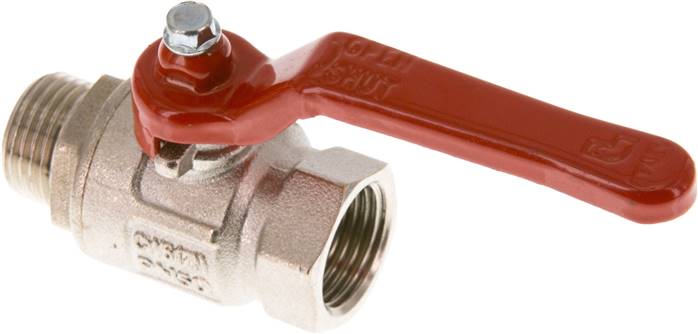

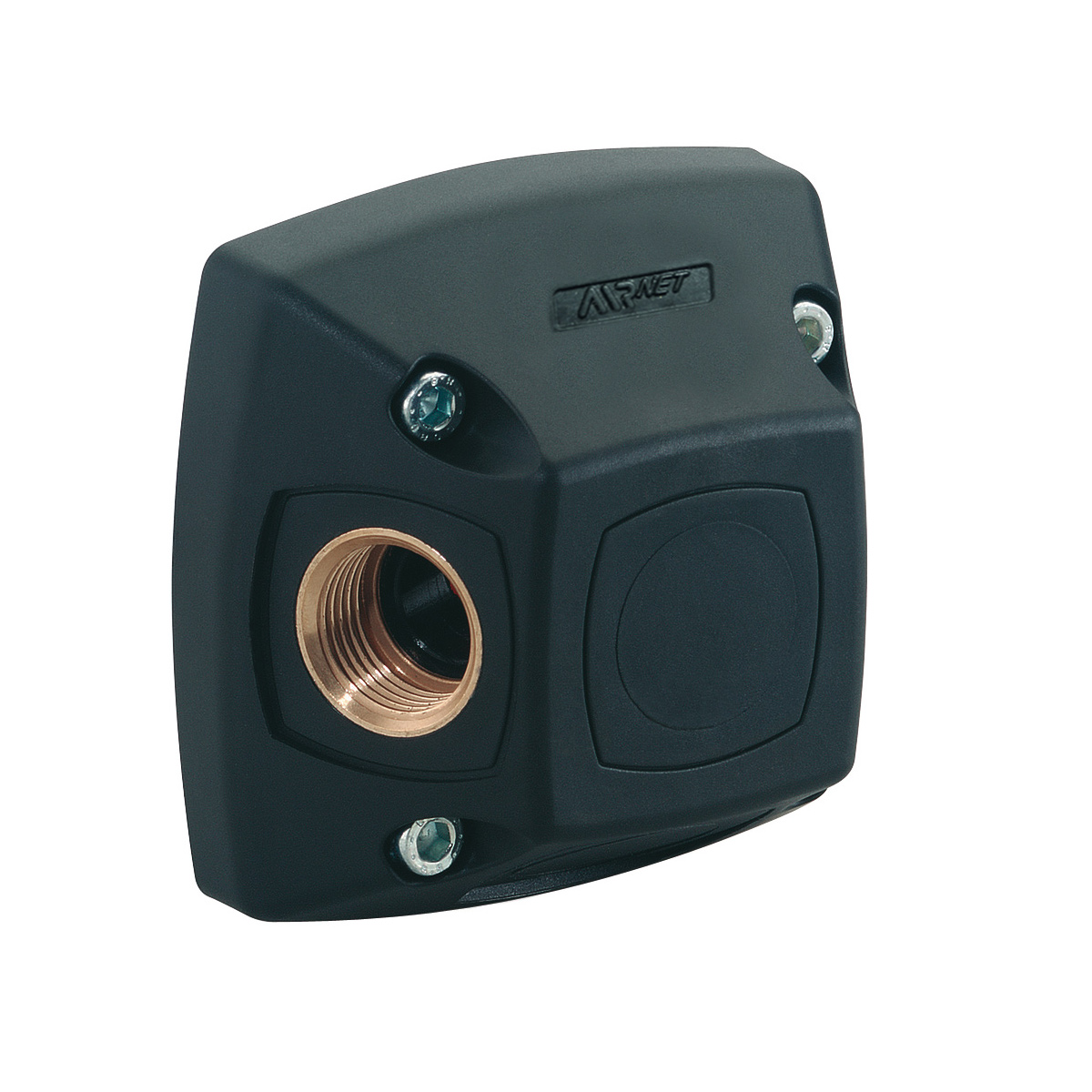

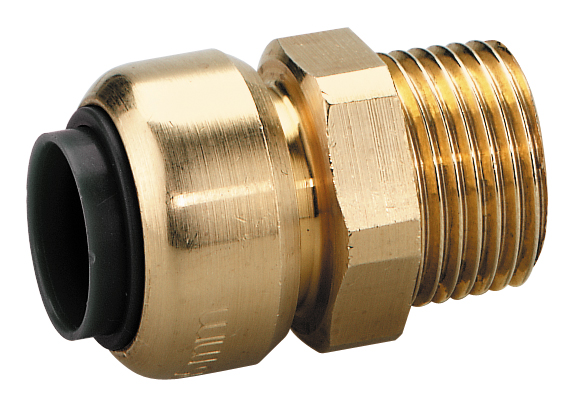

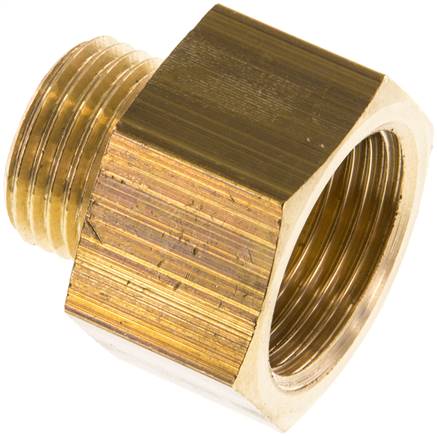

passendes Zubehör
