Rohrschelle (Elastomereinsatz) 101mm, Baugröße 6, schwere Baureihe, mit Anschweißplatte & Deckplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 6, schwere BaureiheRohr Ø außen (mm)101H (mm)197B (mm)80a1 (mm)168,0a2 (mm)225a3 (mm)205S (mm)15Gewicht6 kg / Stk.
Rohrschelle (Elastomereinsatz) 83mm, Baugröße 6, schwere Baureihe, mit Anschweißplatte & Deckplatte
Werkstoffe:Metallteile: Stahl blank / Stahl verzinkt, Schrauben: Stahl verzinkt, Schelle: Polypropylen, Elastomereinsatz: Chloropen-KautschukAnwendung:Durch den Elastomereinsatz werden Druckstöße der Rohrleitung abgefangen. Wir empfehlen eine elastische Schlauchleitung in dem problembehafteten Rohrleitungsnetz einzusetzen.Weitere Eigenschaften:AusführungKunststoffschelle mit Anschweißplatte & DeckplatteBaugrößeBaugröße 6, schwere BaureiheRohr Ø außen (mm)83H (mm)197B (mm)80a1 (mm)168,0a2 (mm)225a3 (mm)205S (mm)15Gewicht6 kg / Stk.
AIRnet Schlauch D20 Gerade 0,75 m
Schlauch gerade, für PF-SeriesSilikonhaltigDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø20 mmInhalt1 StückBezeichnungSchlauch gerade
PREVOST-ALUMINIUMROHR-MONTAGEWERKZEUG mit Montageschlüssel Ø 40 mm
PREVOST-KUGELHAHN MIT INNENGEWINDE für Rohr mit außen-Ø = 20 IG BSPP = G 1/2
AIRnet Flansch D100 EU
Flansch, silikonfreiSehr robust und witterungsbeständig“Bügelschellen“-Technologie: Verwendung für Rohrdurchmesser 100-158 mmKombinierbar mit Rohren aus Spezial-Alu-LegierungDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø100 mmMaterialStahlInhalt1 Stück
Rundstahlbügel, M 8, 48,3mm, Stahl verzinkt
Lieferumfang:Rundstahlbügel werden ohne Schale und Mutter geliefert.*ähnlich DIN; wir empfehlen diese nur bei beengten Einbauverhältnissen zu verwendenWeitere Eigenschaften:WerkstoffStahl verzinktD (mm)48,3GM 8L (mm)30B (mm)58H (mm)88Passende Mutter934-M8Gewicht60 g / Stk.
Winkel-Steckanschluss G 1/2"-18mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:GG 1/2"D (mm)18Gewicht50 g / Stk.
AIRnet Schlauch D20 Gerade 1,5 m
Schlauch gerade, für PF-SeriesSilikonhaltigDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø20 mmInhalt1 StückBezeichnungSchlauch gerade
Universalwerkzeug STS-EG 12-28 DGKB322678
Zum Anschrägen und Entgraten von Aluminium-Rohren, für Einstecktiefen-Kennzeichnung und zur Einkerbung von harten Oberflächen (z.B. V4A-Rohrleitungen) Für alle Durchmesser System 15-28 mm Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
AIRnet Leitungsband Bogen 45° PF-S D20 5 Stück
Leitungsband Bogen 45°, silikonfreiSehr robust und witterungsbeständig“Push-to-Fit“-Technologie: Verwendung für Rohrdurchmesser 20-50 mmKombinierbar mit Rohren aus Spezial-Alu-LegierungDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø20 mmInhalt5 Stück
AIRnet Schlauch D25 Gerade 1,5 m
Schlauch gerade, für PF-SeriesSilikonhaltigDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø25 mmInhalt1 StückBezeichnungSchlauch gerade
LE-Steckanschluss G 1/2"-22mm, IQS-Big
Werkstoffe:Körper: POM (Ø 28: Messing / POM, Ø 32: PP), Dichtung: NBRTemperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 10 bar (70°C: max. 7 bar)Medien:geölte und ungeölte Druckluft, neutrale Gase, KaltwasserVorteile:•ideal für die Druckluftverteilung in Hallen, Gebäuden, usw., •zahlreiche Zulassungen: FDA, DVGW-W270, KTW, NSF 51 & 61 (gilt nicht für IQSG 1215, IQSG 3422, IQSG 1028 sowie Ø 32)Weitere Eigenschaften:GG 1/2"D (mm)22Gewicht85 g / Stk.

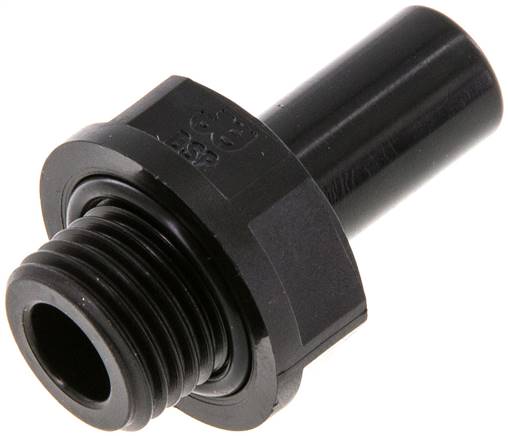

Einschraubtülle G 1/4"-10mm Stecknippel, IQS-FDA
Werkstoffe:Körper und Lösering: POM (FDA-zertifiziert), Haltekralle: Edelstahl, Dichtungen: NBR (FDA-zertifiziert)Temperaturbereich:-20°C bis +70°CBetriebsdruck:-0,95 bis 16 bar (Ø 12 mm: max. 10 bar)Medien:geölte und ungeölte Druckluft, Wasser, flüssige Lebensmittel, ungefährliche Gase und Flüssigkeiten, milde ChemikalienZulassungen:FDA, NSF, WRC, ACS und KTWWeitere Eigenschaften:GG 1/4"D (mm)10Betriebsdruck (bar)-0,95 bis 16Gewicht4.8 g / Stk.
PREVOST-BLINDSTOPFEN für Rohr mit außen-Ø = 20
AIRnet Flansch Abstandshalter B-S D80
SilikonfreiSehr robust und witterungsbeständig“Push-to-Torque“-Technologie: Verwendung für Rohrdurchmesser 63-80 mmKombinierbar mit Rohren aus Spezial-Alu-LegierungDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø80 mmMaterialPolymerInhalt10 Stück
PREVOST-T-STÜCK für Rohr mit außen-Ø = 63
AIRnet Rohrklemme B-S D80 M8 20 Stück
Rohrklemme, silikonfreiSehr robust und witterungsbeständig“Push-to-Torque“-Technologie: Verwendung für Rohrdurchmesser 63-80 mmKombinierbar mit Rohren aus Spezial-Alu-LegierungDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø80 mmMaterialPolymerInhalt20 Stück
AIRnet Werkzeug Alu-Rohrschneider 6-66 mm
Alu-Rohrschneider für PF-SeriesDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø20-50 mm
PREVOST-KUGELHAHN für Rohr mit außen-Ø = 40
AIRnet Reduktion T-Stueck D100 x D63
Reduzier-T-Stück, silikonfreiFür D100/D158 werden zusätzlich jeweils 2x Verbindungsmuffen benötigtDas AIRnet Rohrleitungssystem ist für einen maximalen Betriebsdruck von 16 bar bei -20 °C bis +80 °C ausgelegtTechnische Daten:Ø100/63 mmMaterialPolymer
Rundstahlbügel, M 24, 406,4 - 419mm, 1.4301
Lieferumfang:Rundstahlbügel werden ohne Schale und Mutter geliefert.*ähnlich DIN; wir empfehlen diese nur bei beengten Einbauverhältnissen zu verwendenWeitere Eigenschaften:Werkstoff1.4301D (mm)406,4 - 419GM 24L (mm)70B (mm)452H (mm)487Passende Mutter934-M24 ESGewicht3,6 kg / Stk.
Aufschraub-Schneidringverschr. 12 L (M18x1,5)-G 3/8", Messing vernickelt
Werkstoffe:Körper: Messing vernickelt, Schneidring: MessingTemperaturbereich:-60°C bis max. +300°C (Schwenkverschraubungen: -20°C bis max. +80°C)Empfohlene Rohrwerkstoffe:Kupfer, Polyamid (mit Verstärkungshülse)Hinweis:Bei Verwendung von weichem Kupferrohr ist der Korrekturfaktor von 0,65 anzuwenden (Druck x 0,65). Bei Verwendung von Polyamidrohr gelten die Betriebsdrücke des Rohres.Weitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen12 L (M18x1,5)InnengewindeG 3/8"Betriebsdruck mit hartem Kupferrohr (bar)75Temperaturbereich (°C)-60 bis +300Gewicht55 g / Stk.
Effiziente Druckluftverteilung: Unser Sortiment an Druckluftrohren & Zubehör
Schneider-Rohrleitungs-Stecksystem (15-28 mm): Schnelle Montage durch Click-It
Modulares, wiederverwendbares Rohrleitungssystem mit Click-It-Stecktechnik für werkzeuglose Montage. Sehr geringe Montagezeit, beliebig erweiterbar – ideal für flexible Produktionsumgebungen.
Das Schneider-Rohrleitungssystem ist leicht, stabil und für schnelle Montage und einfache Erweiterung optimiert. Ein besonderer Vorteil: Durch das innovative Click-It-Stecksystem lassen sich die Steckverbinder wie T-Stücke ohne Werkzeug direkt aufstecken und mittels Demontageclip oder -Zange genauso schnell wieder lösen, was die Montagezeit erheblich reduziert und spontane Umbauten im Druckluftnetz ermöglicht. Mit dem umfangreichen Sortiment an Kunststoffrohren, Aluminiumrohren, Druckluftkupplungen, Steckverbindern und Zubehör lässt sich Ihr Druckluftnetz flexibel planen und jederzeit anpassen. Das Schneider-Stecksystem ist die ideale Wahl für eine effiziente Druckluftverteilung und minimale Betriebskosten.
Jetzt Schneider-Rohrleitungs-Stecksystem (15-28 mm) entdecken! Detaillierte Auslegungsdaten für Schneider Rohrleitungen finden Sie in unserem Schneider Montageratgeber.
Im folgenden Video sehen Sie, wie ein Schneider-Rohrleitungsnetz dank Click-It-System schnell und unkompliziert installiert werden kann:
AIRnet-Industrie-Rohrleitung (20-158 mm): Unsere Experten-Empfehlung
Mit dem AIRnet-Industrie-Rohrleitungssystem bekommen Sie die optimale Verbindung aus Flexibilität, müheloser Montage und stabiler, zuverlässiger Effizienz.
AIRnet-Rohrleitungen setzen Maßstäbe in Stabilität, Effizienz und Flexibilität. Das hochwertige System wurde für den dauerhaften Einsatz in industriellen Druckluftnetzen entwickelt und überzeugt durch seine hohe Robustheit bei gleichzeitig einfachem, modularem Aufbau. Die AIRnet-Schraubverbinder ermöglichen eine blitzschnelle, werkzeugfreie Montage mit maximaler Dichtigkeit – sauber, sicher und zuverlässig. Dank des durchdachten Baukastensystems lässt sich das Rohrleitungsnetz jederzeit erweitern, umbauen oder optimieren. Ergebnis: Maximale Zukunftssicherheit und ein Druckluftsystem, das mit Ihren Anforderungen wächst.
Jetzt AIRnet-Industrie-Rohrleitungssystem (20-158 mm) entdecken! Detaillierte Auslegungsdaten für AIRnet-Druckluftleitungen finden Sie ebenfalls im Schneider Montageratgeber.
PREVOST Piping System (16-80 mm): Robust & zuverlässig
Das PREVOST Piping System (PPS) ist eine vollständig aus Aluminium gefertigte Lösung für industrielle Rohrleitungsnetze. Durch die Materialwahl von 100% Aluminium sind die Rohre unempfindlich gegenüber mechanischen Einwirkungen von außen.
Die Verbindung der Leitungen erfolgt über das PPS Grip Concept: Ein integrierter Edelstahlring sowie optimierte Profildichtungen sorgen für die nötige Dichtigkeit der Anschlüsse im Betrieb. Das System ist auf dauerhafte industrielle Anwendungen ausgelegt und bietet ebenfalls die Möglichkeit, bestehende Netze bei Bedarf zu modifizieren oder zu erweitern.
Jetzt PREVOST Piping System (16-80 mm) entdecken! Detaillierte Auslegungsdaten für das Prevost Piping System finden Sie im PPS-Prospekt.
Druckluft-Rohrleitungsbau in Baden-Württemberg: Planung, Montage und Wartung aus einer Hand!
Sie suchen einen erfahrenen Partner für Ihr Rohrleitungssystem direkt hier in der Region? Wir sind Ihr Spezialist für Drucklufttechnik in ganz Baden-Württemberg. Von der ersten Skizze bis zur Inbetriebnahme begleiten wir Industriebetriebe und Handwerk im Ländle mit Präzision, Tempo und schwäbischer Gründlichkeit. Unsere Leistungen für Ihren Betrieb in Baden-Württemberg:
- Bedarfsorientierte Planung: Wir berechnen die optimalen Leitungsquerschnitte und wählen das passende System, um Druckverluste und Energiekosten minimal zu halten.
- Fachgerechte Installation: Unsere Experten übernehmen die komplette Montage Ihrer Rohrleitungen, bis zu den Entnahmestellen – sauber, sicher und stabil.
- Inbetriebnahme & Prüfung: Wir stellen die Betriebsbereitschaft Ihrer Anlage sicher. Dabei achten wir genau auf die Leckagefreiheit und Stabilität jeder Verbindung, damit Ihr System vom ersten Moment an zuverlässig läuft.
- Fortlaufende Wartung & Support: Auch nach der Montage sind wir für Sie da. Als langfristiger Partner bieten wir Ihnen:
- Umfassende Anlagen- und Sicherheitschecks
- Leckage-, Drucktaupunkt- oder Volumenstrommessungen
- Nachträgliche Erweiterungen Ihres Rohrnetzes
- Fortführende Beratung bei allen Fragen & Unterstützung durch unser Fachwissen in allen Bereichen der Druckluft
Ihr Projekt in Expertenhand: Profitieren Sie von einem perfekt abgestimmten Druckluftsystem und minimieren Sie Ihr Ausfallrisiko. Kontaktieren Sie jetzt unseren Regionalen Kompressoren Service!
