55,63 € inkl. MwSt.
Inhalt:
1 Stück
Sonderversand Prevost Rohrleitung EUR 34 | ab EUR 1.000 (brutto) versandkostenfrei (DE) ansonsten zzgl. Versandkosten
Lieferzeit:
6 Werktage
20 % auf Rohrleitungen mit dem Code RL20!* >> Mehr Informationen
Hersteller:
Prevost
EAN:
3660058281751
Produktnummer:
ESI 071103WK
Gewicht:
0.468 kg
Versand:
Spedition
Downloads

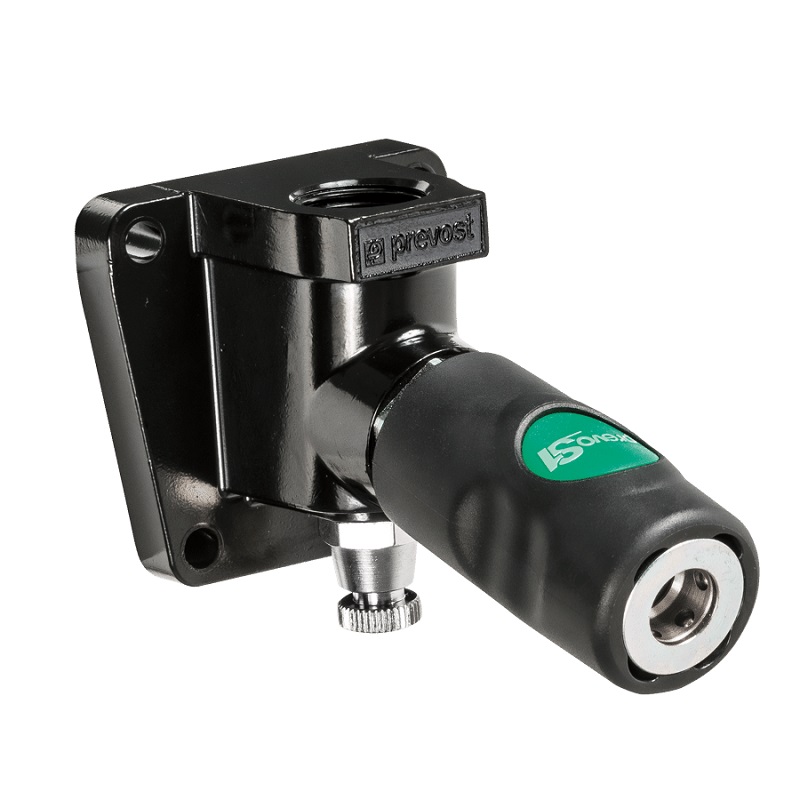

Produktinformationen "PREVOST-ROHRLEITUNGSDOSEN 7,4 Eingang mit IG BSPP = G 1/2 Ausgang mit 1 Kupplung = ESI 07"
Rohrleistungsdose PREVO S1 -
Rohrleitungsdose mit IG (ESI 071103WK)
Eigenschaften:
- 1 Kupplung
- Manueller Ablass
- Europäisches Profil Durchgang 7,4 mm
- Wandanbringung an 4 Punkten
- Luftaustritt: 2 Sicherheitskupplungen, auf einen Druck abtrennbar
- Kupplungen ohne Druckstöße gemäß ISO 4414 zum Schutz des Anwenders
- Ausrichtbare Kupplung zur gewünschten Positionierung des Knopfes
- Schnelles Anschließen und Abtrennen

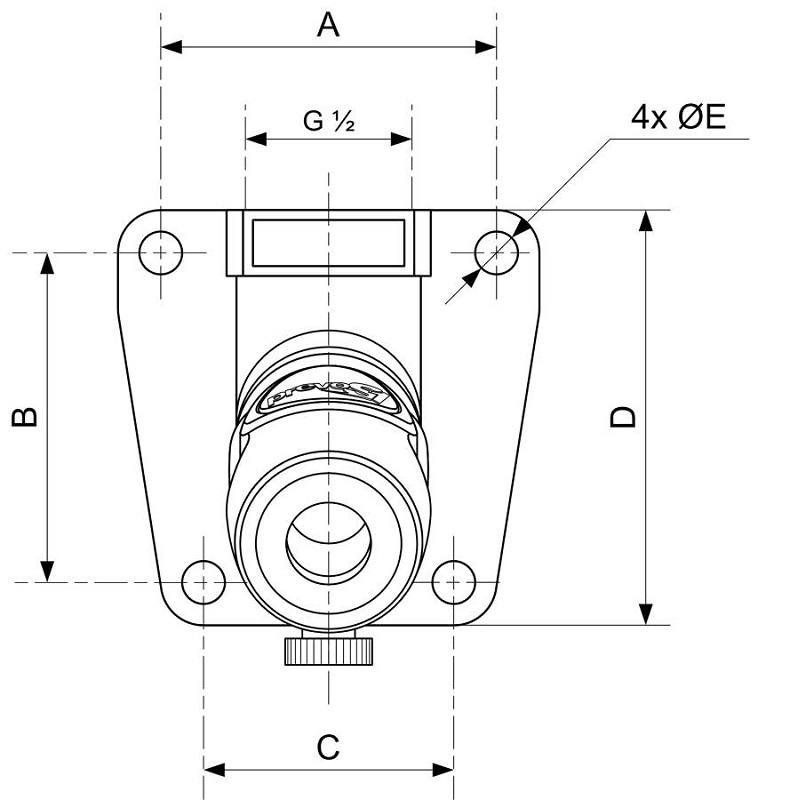

Technische Daten:
Eingang mit IG BSPP | G 1/2 |
Ausgang mit 1 Kupplung | ESI 07 |
A | 52 mm |
B | 50 mm |
C | 38 mm |
D | 63 mm |
E | 6.5 mm |
Betriebsdruck | Max. 16 bar |
Temperatur | -20°C - 80°C |
Material Körper | 100 % Aluminium EN AB 46100 |
0 von 0 Bewertungen
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
passendes Zubehör
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr-Übergangsstück mit konischem AG PPS1 MM2012Eigenschaften:Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogenMit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.Für völlige Dichtheit sorgen 2 mit teflonbeschichtete FlügelTechnische Daten:Rohrdurchmesser Außen20 mmIG BSPPR 1/2A38 mmB65 mmC32 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CKörper und Mutter100 % Aluminium EN AB 46100PPS Grip ConceptGreifsystem
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück PPS1 TE20
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
20 mm
A
38 mm
B
108 mm
C
73 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PPS System Vollaluminium - Druckluftleitung für Vakuum - PPS1 Fitting - Aluminiumrohr-Verbinder PPS1 UNS25
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohraußen-Durchmesser
25 mmm / 1 Zoll
A
46 mm
B
90 mm
Medium
Vakuum
Betriebsdruck
-0,98 bar - max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr T-Stück mit Reduzierung TR2520
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
25 mm
Rohrdurchmesser Außen
20 mm
A
46 mm
B
131 mm
C
83 mm
D
38 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem

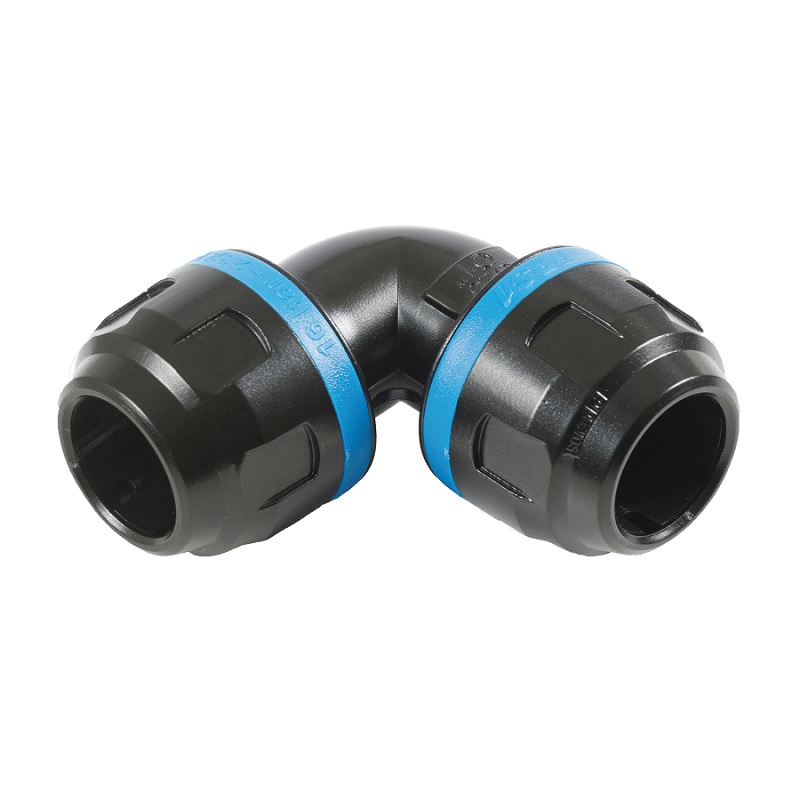

PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - 90° Winkel Aluminiumrohr-Verbinder PPS1 9C25
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
25 mm
A
46 mm
B
89 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PPS System Vollaluminium - Druckluftleitung für Vakuum - PPS1 Fitting - Aluminiumrohr-Verbinder PPS1 UN25
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohraußen-Durchmesser
25 mm / 1 Zoll
A
46 mm
B
90 mm
Medium
Vakuum
Betriebsdruck
-0,98 bar - max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr Blindstopfen PPS1 BO25
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
25 mm
A
46 mm
B
61 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - 90° Winkel Aluminiumrohr-Verbinder PPS1 9C20
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
20 mm
A
38 mm
B
73 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem

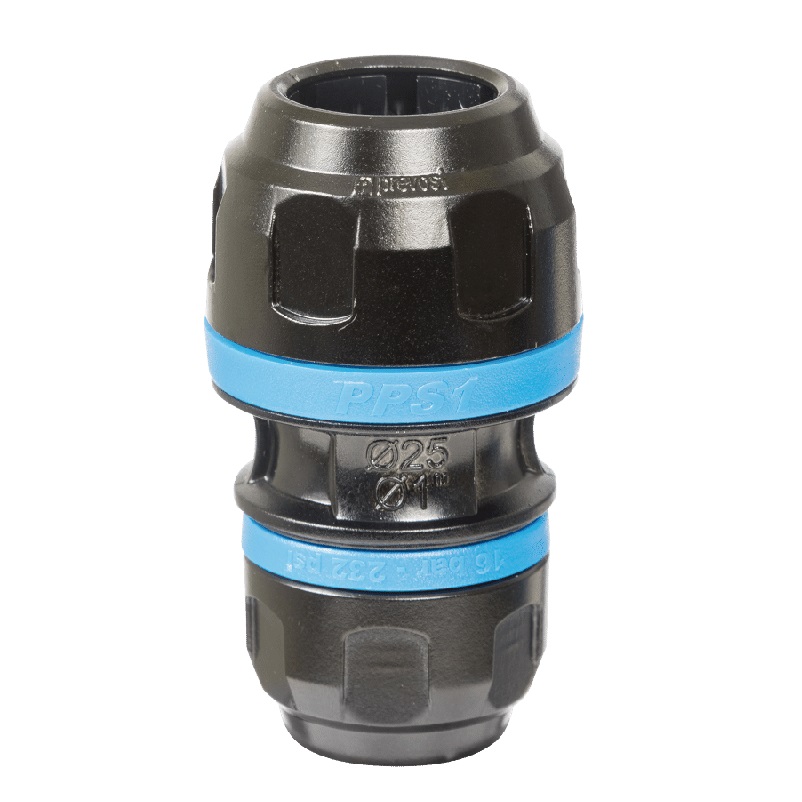

PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Reduzierstück Aluminiumrohr-Verbinder PPS1 MR2520
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
25 mm
Rohrdurchmesser Außen
20 mm
A
46 mm
B
85 mm
C
38 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr-Übergangsstück mit zylindrischem IG PPS1 MF2527Eigenschaften:Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogenMit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.Für völlige Dichtheit sorgen 2 mit teflonbeschichtete FlügelTechnische Daten:Rohrdurchmesser Außen25 mmIG BSPPG 3/4A46 mmB72 mmC38 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CKörper und Mutter100 % Aluminium EN AB 46100PPS Grip ConceptGreifsystem

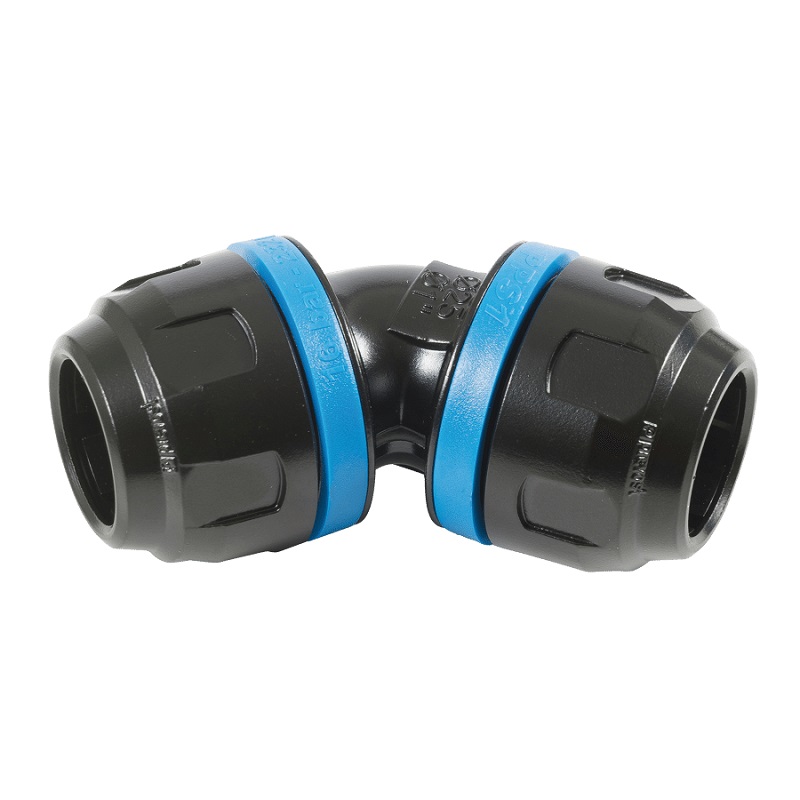

PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - 45° Winkel Aluminiumrohr-Verbinder PPS1 9C20
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
20 mm
A
38 mm
B
83 mm
C
59 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - 45° Winkel Aluminiumrohr-Verbinder PPS1 4C25
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
25 mm
A
46 mm
B
98 mm
C
70 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
Ähnliche Produkte
Rohrleitungsdose mit Innengewinde - Kupplungen und Ablass - Profil ISO 6150 B - Durchgang 6 mmTechnische Daten:Eingang mit IG BSPPG 3/4Ausgang4 x ISI 06Länge (mm)300Breite (mm)115Höhe (mm)100Gewicht (kg)1,05
Rohrleitungsdose mit Innengewinde - Kupplungen und Ablass - Profil ISO 6150 B - Durchgang 6 mmTechnische Daten:Eingang mit IG BSPPG 3/4Ausgang6 x ISI 06Länge (mm)300Breite (mm)160Höhe (mm)110Gewicht (kg)1,453
Rohrleitungsdose mit Innengewinde - Kupplungen und Ablass - Profil ISO 6150 B - Durchgang 6 mmTechnische Daten:Eingang mit IG BSPPG 3/4Ausgang8 x ISI 06Länge (mm)430Breite (mm)110Höhe (mm)110Gewicht (kg)0
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG (ESI 118104WKE7)Eigenschaften:2 KupplungenManueller AblassEuropäisches Profil Durchgang 10,4 mm + 7,4 mmWandanbringung an 4 PunktenLuftaustritt: 2 Sicherheitskupplungen, auf einen Druck abtrennbarKupplungen ohne Druckstöße gemäß ISO 4414 zum Schutz des AnwendersAusrichtbare Kupplung zur gewünschten Positionierung des KnopfesSchnelles Anschließen und AbtrennenTechnische Daten:Eingang mit IG BSPPG 3/4Ausgang mit 2 KupplungenESI 11 + ESI 07A71 mmB57 mmC38 mmD70 mmE6.5 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CMaterial Körper100 % Aluminium EN AB 46100
Rohrleitungsdose mit Innengewinde - Kupplungen und Ablass - European Profil - Durchgang 7,4 mm
Technische Daten:Technologie: "One-Push"-Sicherheit (Schutz vor Peitschenhieb)Betriebsdruck: 2 bis 12 barDurchsatz bei 6 Bar: 1.820 l/min (?P = 0,6 bar)Durchgang: 7,4 mmTemperatur: -15°C bis +70°CWerkstoff: Körper: VerbundwerkstoffWeglassen: Kratzschutz Antistatisch
Produktbeschreibung:
Eingang mit IG BSPP: G 3/4
Ausgang: 4 x ESI 07
Abmessungen:A 78 (mm)B 135 (mm)C 63 (mm)D 80 (mm)E 6,5 (mm)
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG (ESI 111103WK)Eigenschaften:1 KupplungManueller AblassEuropäisches Profil Durchgang 10,4 mmWandanbringung an 4 PunktenLuftaustritt: 2 Sicherheitskupplungen, auf einen Druck abtrennbarKupplungen ohne Druckstöße gemäß ISO 4414 zum Schutz des AnwendersAusrichtbare Kupplung zur gewünschten Positionierung des KnopfesSchnelles Anschließen und AbtrennenTechnische Daten:Eingang mit IG BSPPG 1/2Ausgang mit 1 KupplungESI 11A51 mmB50 mmC38 mmD63 mmE6.5 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CMaterial Körper100 % Aluminium EN AB 46100
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG (ESI 118104WK)Eigenschaften:2 KupplungenManueller AblassEuropäisches Profil Durchgang 10,4 mmWandanbringung an 4 PunktenLuftaustritt: 2 Sicherheitskupplungen, auf einen Druck abtrennbarKupplungen ohne Druckstöße gemäß ISO 4414 zum Schutz des AnwendersAusrichtbare Kupplung zur gewünschten Positionierung des KnopfesSchnelles Anschließen und AbtrennenTechnische Daten:Eingang mit IG BSPPG 3/4Ausgang mit 2 KupplungenESI 11A71 mmB57 mmC38 mmD70 mmE6.5 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CMaterial Körper100 % Aluminium EN AB 46100
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG (ESI 078103WK)
Eigenschaften:
2 Kupplungen
Manueller Ablass
Europäisches Profil Durchgang 7,4 mm
Wandanbringung an 4 Punkten
Luftaustritt: 2 Sicherheitskupplungen, auf einen Druck abtrennbar
Kupplungen ohne Druckstöße gemäß ISO 4414 zum Schutz des Anwenders
Ausrichtbare Kupplung zur gewünschten Positionierung des Knopfes
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 1/2
Ausgang mit 2 Kupplungen
ESI 07
A
71 mm
B
57 mm
C
38 mm
D
70 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG (ESI 078104WK)
Eigenschaften:
2 Kupplungen
Manueller Ablass
Europäisches Profil Durchgang 7,4 mm
Wandanbringung an 4 Punkten
Luftaustritt: 2 Sicherheitskupplungen, auf einen Druck abtrennbar
Kupplungen ohne Druckstöße gemäß ISO 4414 zum Schutz des Anwenders
Ausrichtbare Kupplung zur gewünschten Positionierung des Knopfes
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 3/4
Ausgang mit 2 Kupplungen
ESI 07
A
71 mm
B
57 mm
C
38 mm
D
70 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG für 1 Kupplung (MF 103S1)
Eigenschaften:
Für 1 Kupplung (nicht im Lieferumfang)
Manueller Ablass
Wandanbringung an 4 Punkten
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 1/2
Ausgang mit IG BSPP
G 1/2
A
51 mm
B
50 mm
C
38 mm
D
63 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG für 2 Kupplungen (MF 103S2)
Eigenschaften:
Für 2 Kupplungen (nicht im Lieferumfang)
Manueller Ablass
Wandanbringung an 4 Punkten
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 1/2
Ausgang mit IG BSPP
G 1/2
A
51 mm
B
50 mm
C
38 mm
D
63 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG für 2 Kupplungen (MF 104S2)
Eigenschaften:
Für 2 Kupplungen (nicht im Lieferumfang)
Manueller Ablass
Wandanbringung an 4 Punkten
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 3/4
Ausgang mit IG BSPP
G 1/2
A
51 mm
B
50 mm
C
38 mm
D
63 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
Fragen zum Artikel
