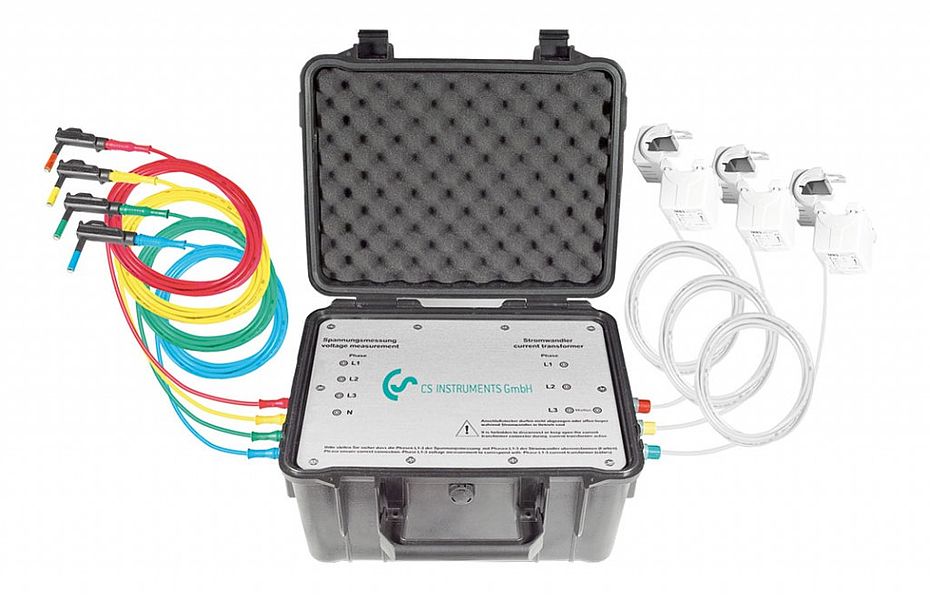

Mobiler Strom-/Wirkleistungszähler CS PM 600 erhältlich bis 100 A oder bis 600 A. Misst die Spannung, Strom und errechnet: Wirkleistung [kW] Scheinleistung [kVA] Blindleistung [kVar] Wirkarbeit [kWh] cos phi Alle Messdaten können digital per Modbus an das DS 500 mobil / DS 400 mobil übertragen und dort aufgezeichnet werden. Die besonderen Vorteile des CS PM 600 Magnetische Spannungsmessspitzen zum Abgreifen der Spannung im laufenden Betrieb Aufklappbare Stromwandler umgreifen die Leiter der Phasen L1,L2,L3. Auch hier ist der Einsatz während des laufenden Beriebes möglich. Lieferumfang des CS PM 600 Strom-/Wirkleistungszähler Mobiler Strom-/Wirkleistungszähler mit 3 externen Stromwandlern für große Maschinen und Anlagen Externe Stromwandler zum Umgreifen der Phasen (100 oder 600 A) Externe Magnetmessspitzen zum Abgreifen der Spannung Inkl. Anschlussleitung für mobilen Strom-/ Wirkleistungszähler, 5 m Technische Daten: Messgrößen Spannung (Volt), Strom (Ampere) Cos phi Wirkleistung (kW)Scheinleistung (kVA) Blindleistung (kVar) Wirkarbeit (kWh) Netzfrequenz (Hz) Genauigkeit Strommessung Grenzwerte für Stromabweichungen. Fehlwinkel nach IEC 60044-1.Stromabweichung in % bei Bemessungsstrom: 120% 1, 100% 1, 20% 1.5, 5% 3 Genauigkeit Wirkenergie IEC 62053-21 Klasse 1 Sensoranschlüsse 3 x Stromwandler (L1,L2,L3,N), 4 x Spannungsmessung (L1,L2,L3,N) Schnittstellen RS 485 (Modbus-Protokoll) Messbereich Spannungsmessung max.400 VoltStrommessung max. 100 A bzw. 600 A Größe Stromwandler 100A / 1A (max.24 mm Leiter) 600A / 1A (max. 36 mm Leiter) Maße Koffer 270 x 225 x 156 mm Einsatztemperatur -10 bis +40 °C
Technische Daten: Durchmesser 6mm Gewinde G 1/2" Druckdicht bis 10 bar Material Edelstahl Einsatzbereich max. 260°C
