Manom.-Reduzierung M 12x1,5(AG)-G 1/4"(IG). Messing, 32mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)32Gewinde außenM 12x1,5Gewinde innenG 1/4"PN (bar)250Gewicht35 g / Stk.
Manometer-Schutzkappe aus Gummi, 63mm, rot
Anwendung:Die Schutzkappen dienen als Stoßschutz für Manometer. Sie sind für senkrechte und waagerechte Manometer verwendbar. Für die Montage auf einem senkrechten Manometer ist der Gummischutz seitlich vorgestanzt.Weitere Eigenschaften:Farberotfür Manometer Ø (mm)63Gewicht48 g / Stk.
Manometer-Schneidringverschr. 6 L-G 1/4", Stahl verzinkt
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohrstutzen Ø (mm)6 LManometeranschlussG 1/4"Betriebsdruck (bar)315Temperaturbereich (°C)-35 bis +100Gewicht47 g / Stk.
Messgerätekoffer mit Messanschlüssen und Messschläuchen
Auf Basis der langjährigen Erfahrung unserer Ingenieure und Monteure haben wir ein Messsortiment zusammengestellt, das Ihnen jederzeit die Möglichkeit bietet, Drücke an Ihren Anlagen und Maschinen zu messen. Dieses Messsortiment beinhaltet die gängigsten Verschraubungen, Adapter und Messschläuche, die in einem übersichtlichen Koffer angeordnet sind.Achtung:Manometer - Bitte wählen Sie zwei der nachfolgend aufgeführten Manometer aus !Inhalt:Gewindereduzierungen:je 1 Stk. Ri 1/2 x 1/4, Ri 3/8 x 1/4, Ri 1/8 x 1/4Messschläuche:je 1 Stk. ME SL 162/1000, ME SLST 162/1000, ME SL 1615/1000Adapter:je 1 Stk. ME MAAG 14, ME MAAG 161514, ME 14, ME 18, ME 10x1, ME 12x1,5, ME 14x1,5, ME 8 L, ME 10L, ME 12L, ME 15L, ME DKO 10L, ME DKO 15LManometer - bitte wählen Sie zwei der nachfolgend aufgeführten Manometer aus!Manometer - Standard:1 x MS 10063 GLY, 1 x MS 25063 GLYManometer - Alternativ:1 x MS 40063 GLY, 1 x MS 100063 GLY*Der Messgerätekoffer beinhaltet 2 Manometer. Bitte wählen Sie aus den in der Tabelle aufgeführten Manometern.Weitere Eigenschaften:Gewicht3,1 kg / Stk.
Manometer Dichtring, G 1/2", 1.4571, Flachdichtungen (Standard)
Anwendung:Flachdichtungen und Dichtkantenringe erlauben nach Erreichen der Dichtheit das Manometer nur wenig bis gar nicht weiter zu drehen. Ein Positionieren in Ableserichtung ist nur sehr eingeschränkt möglich und somit empfehlen wir für die Manometereindichtung die speziell für Manometermontagen entwickelten Profildichtringe. Dichtkantenringe werden üblicherweise in Hydraulik-Schneidringverschraubungen aus Stahl oder Edelstahl verwendet. Diese liegen den Neuverschraubungen bei und sind daher als reine Ersatzteile gedacht.Weitere Eigenschaften:AusführungFlachdichtungen (Standard)Werkstoff1.4571für GewindeG 1/2"Außen Ø (mm)17,5Innen Ø (mm)6,2Höhe (mm)2,0Gewicht3.1 g / Stk.
Manometer Profildichtring, Kupfer, G 1/2", aussnezentriert
Anwendung:Bei der Montage von Manometern werden häufig Profildichtringe verwendet. Diese haben gegenüber Flachdichtungen oder Dichtkantenringen den Vorteil, dass nach Erreichen der Dichtheit das Manometer noch ca. eine Umdrehung (Profildichtringe aus Edelstahl ca. 1/2 Umdrehung) weitergedreht werden kann. Es ist also möglich das Manometer noch in Ableserichtung zu positionieren. Bei Montage eines Manometers in ein Kunststoffgewinde, empfehlen wir die Verwendung des besonders weichen Aluminium-Dichtrings. Ein Profildichtring kann generell nach Montage nicht nochmals verwendet werden!Weitere Eigenschaften:AusführungAußenzentrierung im Einschraubloch (für Messgerätegewinde ohWerkstoffKupferfür GewindeG 1/2"Außen Ø (mm)18,2Innen Ø (mm)11,0Höhe (mm)4,2Gewicht3.3 g / Stk.
Manometer Profildichtring, Kupfer, G 1/4", innenzentriert
Anwendung:Bei der Montage von Manometern werden häufig Profildichtringe verwendet. Diese haben gegenüber Flachdichtungen oder Dichtkantenringen den Vorteil, dass nach Erreichen der Dichtheit das Manometer noch ca. eine Umdrehung (Profildichtringe aus Edelstahl ca. 1/2 Umdrehung) weitergedreht werden kann. Es ist also möglich das Manometer noch in Ableserichtung zu positionieren. Bei Montage eines Manometers in ein Kunststoffgewinde, empfehlen wir die Verwendung des besonders weichen Aluminium-Dichtrings. Ein Profildichtring kann generell nach Montage nicht nochmals verwendet werden!Weitere Eigenschaften:AusführungInnenzentrierung durch Zentrierzapfen auf Messgerät (StandarWerkstoffKupferfür GewindeG 1/4"Außen Ø (mm)9,3Innen Ø (mm)5,4Höhe (mm)3,2Gewicht0.9 g / Stk.
Manometer-Schutzkappe aus Gummi, 63mm, schwarz
Anwendung:Die Schutzkappen dienen als Stoßschutz für Manometer. Sie sind für senkrechte und waagerechte Manometer verwendbar. Für die Montage auf einem senkrechten Manometer ist der Gummischutz seitlich vorgestanzt.Weitere Eigenschaften:Farbeschwarzfür Manometer Ø (mm)63Gewicht46 g / Stk.
Manometer Profildichtring, Kupfer, G 1/4", aussnezentriert
Anwendung:Bei der Montage von Manometern werden häufig Profildichtringe verwendet. Diese haben gegenüber Flachdichtungen oder Dichtkantenringen den Vorteil, dass nach Erreichen der Dichtheit das Manometer noch ca. eine Umdrehung (Profildichtringe aus Edelstahl ca. 1/2 Umdrehung) weitergedreht werden kann. Es ist also möglich das Manometer noch in Ableserichtung zu positionieren. Bei Montage eines Manometers in ein Kunststoffgewinde, empfehlen wir die Verwendung des besonders weichen Aluminium-Dichtrings. Ein Profildichtring kann generell nach Montage nicht nochmals verwendet werden!Weitere Eigenschaften:AusführungAußenzentrierung im Einschraubloch (für Messgerätegewinde ohWerkstoffKupferfür GewindeG 1/4"Außen Ø (mm)11,0Innen Ø (mm)5,5Höhe (mm)3,2Gewicht1.3 g / Stk.
Messanschluss M16x1,5 - 25 S (M36x2)-HD-Verschraubung
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Baureiheschwere BaureiheRohr Ø außen25 S (M36x2)Betriebsdruck (bar)400Bauhöhe* (mm)57,5Gewicht750 g / Stk.
Messanschluss M16x1,5 - 30 S (M42x2)-HD-Verschraubung
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Baureiheschwere BaureiheRohr Ø außen30 S (M42x2)Betriebsdruck (bar)400Bauhöhe* (mm)60,0Gewicht900 g / Stk.
Messgerätehalter DIN 16281, 60mm Ausladung, 1.4571
Werkstoffe:1.4571 oder Aluminium, schwarz lackiertMessgeräteaufnahme:Ø 26Wandbefestigung:mit Dreieck-GrundplatteWeitere Eigenschaften:Werkstoff1.4571L (mm)60Gewicht180 g / Stk.
Manom.-Reduzierung G 1/4"(AG)-M 12x1,5(IG). 1.4571, 28mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)28Gewinde außenG 1/4"Gewinde innenM 12x1,5PN (bar)400Gewicht31 g / Stk.
Manometer-Schneidringverschr. 12 S-G 1/2", 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohrstutzen Ø (mm)12 SManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht135 g / Stk.
Messanschluss M16x2, 35 L (M45x2)-HD-Verschraubung, Stahl verzinkt
Werkstoffe:Dichtungen: NBR (1.4571: FKM)Temperaturbereich:-20°C bis max. +100°C (1.4571: -20°C bis max. +200°C)Anwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:WerkstoffStahl verzinktBaureiheleichte BaureiheRohr Ø außen35 L (M45x2)Betriebsdruck (bar)160Temperaturbereich (°C)-20 bis +100Bauhöhe* (mm)60,0Gewicht650 g / Stk.
Messanschluss M16x1,5 - 35 L (M45x2)-HD-Verschraubung
Werkstoffe:Körper: Stahl verzinkt (schwarz oder silber), Elastomerdichtung: NBRTemperaturbereich:-20°C bis +100°CAnwendung:Messanschlüsse werden zur Überwachung von Betriebsdrücken sowie zur Entlüftung an ungünstig verlegten Rohrleitungen verwendet. Die Schraubkupplung ist verschlossen und wird nur durch Aufschrauben eines Messschlauches mechanisch geöffnet. Somit ist die Verbindung zum Medium hergestellt.*Mitte Rohr / OberkanteWeitere Eigenschaften:Baureiheleichte BaureiheRohr Ø außen35 L (M45x2)Betriebsdruck (bar)160Bauhöhe* (mm)60,0Gewicht650 g / Stk.
Manom.-Reduzierung G 1/8"(AG)-G 1/4"(IG). 1.4571, 25mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, zöllig-zölligL (mm)25Gewinde außenG 1/8"Gewinde innenG 1/4"PN (bar)400Gewicht28 g / Stk.
Manom.-Reduzierung M 20x1,5(AG)-G 1/2"(IG). 1.4571, 46mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)46Gewinde außenM 20x1,5Gewinde innenG 1/2"PN (bar)400Gewicht120 g / Stk.
Manom.-Reduzierung G 1/2"(AG)-M 20x1,5(IG). 1.4571, 46mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, metrisch-metrisch & metrisch-zölligL (mm)46Gewinde außenG 1/2"Gewinde innenM 20x1,5PN (bar)400Gewicht125 g / Stk.
Manometer-Schneidringverschr. 6 S-G 1/2", 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohrstutzen Ø (mm)6 SManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht110 g / Stk.
Manom.-Reduzierung G 1/2"(AG)-G 1/4"(IG). 1.4571, 38mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, zöllig-zölligL (mm)38Gewinde außenG 1/2"Gewinde innenG 1/4"PN (bar)400Gewicht100 g / Stk.
Manometer-Schneidringverschr. 8 S-G 1/2", 1.4571
Werkstoffe:Stahlverschraubungen: Körper: Stahl verzinkt, ggf. vorhandene Elastomerdichtung: NBR, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Körper: 1.4571, ggf. vorhandene Elastomerdichtung: FKMTemperaturbereich:Stahlverschraubungen: -40°C bis max. +120°C (mit Elastomerdichtung: -35°C bis max. +100°C), Edelstahlverschraubungen & NC-Klemmringverschraubungen: -60°C bis max. +400°C (mit Elastomerdichtung: -20°C bis max. +200°C, NC-Verschraubungen auf Anfrage bis +550°C)Montage Schneidringverschraubungen und NC-Klemmringverschraubungen1) Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrabschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.2) Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen. Bei Edelstahlschneidringverschraubungen unbedingt PASTE ES verwenden (bei NC-Verschraubungen optional).3) Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes/NC-Klemmrings achten - sonst Fehlmontage.4) Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mitdrehen.5) Zur Kontrolle der Montage Überwurfmutter lösen. Schneidring: Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler. NC-Klemmring: Der Klemmring darf sich nicht mehr verschieben lassen.6) Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung), bzw. 3/4-Drehung (NC-Klemmringverschraubung) festziehen.Benötigte Rohrqualität:Stahlverschraubungen: Nahtlose Präzisionshydraulikrohre nach EN 10305-4 (DIN 2445/2), Toleranzen nach DIN 2391, Gütegrad C, Edelstahlverschraubungen & NC-Klemmringverschraubungen: Nahtlose Edelstahlrohre nach DIN EN ISO 1127, Toleranzklasse D4/T3 (NC-Klemmringverschraubungen dürfen nur mit Rohren aus dem Werkstoff 1.4571 verarbeitet werden.)Vorteile NC-Klemmringverschraubungen gegenüber Schneidringverschraubungen:•Kompatibel zu jeder Schneidringverschraubung nach DIN EN ISO 8434-1 (DIN 2353). •Widersteht auch dynamischen Belastungen wie Schwingungen und Pulsationen. •Kann beliebig oft gelöst und wieder verschraubt werden. •NC-Klemmring ist im Gegensatz zu einem Schneidring nicht gehärtet, daher kann er nicht rosten und besitzt eine gute chemische Resistenz. •Eine Schmierung des Muttergewindes ist aufgrund einer Silberbeschichtung bei der Erstmontage nicht notwendig., •Vakuumdichtheit Q< 10^8 mbar l/s, •Ideal für den Einsatz im Gas- und WasserbereichWeitere Eigenschaften:Werkstoff1.4571Baureiheschwere BaureiheRohrstutzen Ø (mm)8 SManometeranschlussG 1/2"Betriebsdruck (bar)630Temperaturbereich (°C)-20 bis +200Gewicht115 g / Stk.

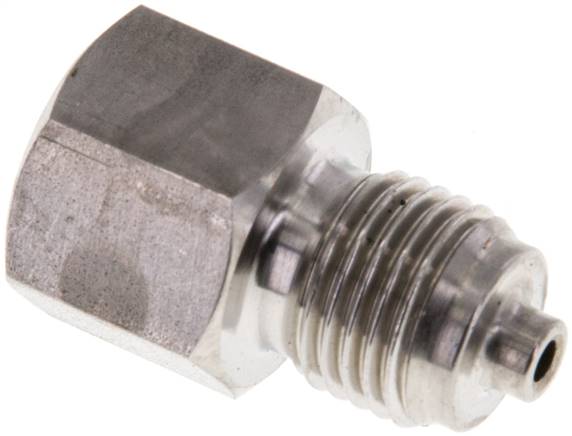

Manom.-Reduzierung G 1/4"(AG)-G 1/8"(IG). 1.4571, 27mm
*Außengewinde ohne Zentrierzapfen für ProfildichtringWeitere Eigenschaften:Werkstoff1.4571Ausführungmit Sechskant, zöllig-zölligL (mm)27Gewinde außenG 1/4"Gewinde innenG 1/8"PN (bar)400Gewicht34 g / Stk.
Manometer-Absperrventil G 1/2" Drehbare Muffe - Zapfen mit Schaft für Messgeräte, ohne Prüfanschluss, Messing
Anwendung:Manometer Absperrventile werden eingesetzt um Druckmessgeräte vor Druckspitzen und Vibrationen zu schützen. Das Ventil kann durch Drosselstellung eine Dämpfung von Druckspitzen und Vibrationen bewirken, sowie das Mesgerät komplett von der Versorgungsleitung trennen. Durch eine Entlüftungsschraube kann der Druck auf der Messgeräteseite abgelassen werden. Ansonsten erfolgt im abgesperrten Zustand keine Entlastung des Messgerätes. Für niedrige Drücke und nicht aggressive Medien empfehlen wir Manometer Absperrhähne.Werkstoffe:Dichtungen: PTFE, Handrad: KunststoffTemperaturbereich:-10°C bis +120°C, höhere Temperaturen bei reduzierten Drücken möglich*Die Spannmuffe ist mit einem Links- und Rechtsgewinde ausgestattet und erlaubt das freie Positionieren des Messgerätes. Die Funktion ist ähnlich einer flachdichtenden Überwurfmutter. Bei den Messingventilen nach DIN wird die Spannmuffe in Stahl ausgeführt. Der Manometerdichtring muss separat bestellt werden., **Außengewinde mit Zentrierzapfen für ProfildichtringWeitere Eigenschaften:WerkstoffMessingAusführungDrehbare Muffe - Zapfen mit Schaft für Messgerätehalter**PN* (bar)250Messgerätanschluss (IG)G 1/2"DruckeingangG 1/2"PrüfanschlusskeinerNormDIN 16270 BGewicht650 g / Stk.
