Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 15mm, Typ NXD
Versandkostenfrei
Preis Pro Stück
289,82 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
289,82 €*
292,75 €*
(Sie sparen 1% )
|
| 3 ab |
275,33 €*
292,75 €*
(Sie sparen 5.95% )
|
| 10 ab |
260,84 €*
292,75 €*
(Sie sparen 10.9% )
|
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571526726
Produktnummer:
DA153353
Gewicht:
2.5 kg
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 100mm, Hub 15mm, Typ NXD"
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: Polyurethan
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Optional:
Kolbenstange mit Außengewinde -AG

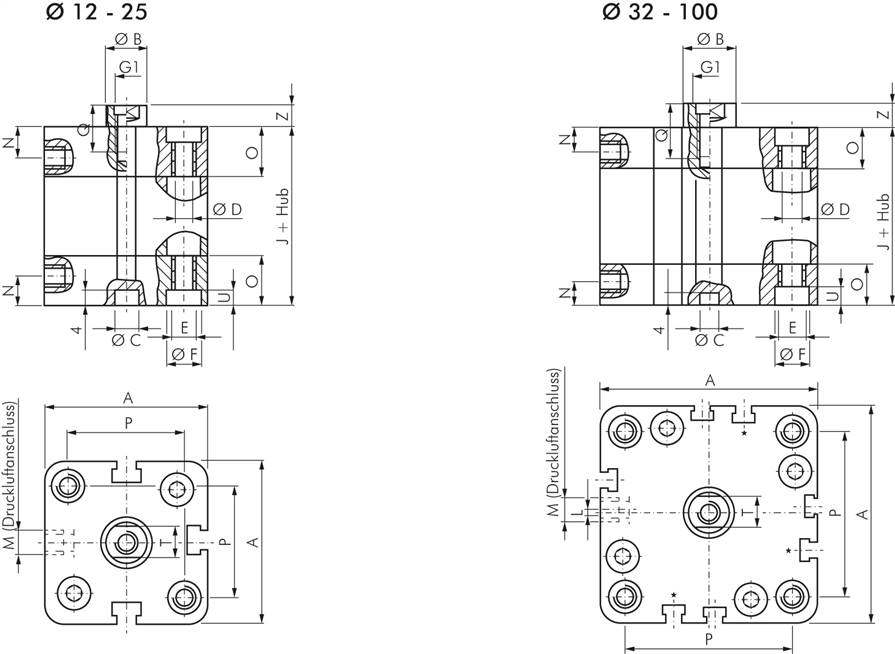

Weitere Eigenschaften:
| Kolben Ø (mm) | 100 |
| Hub (mm) | 15 |
| Ausführung | Standard |
| Reparatursätze | NXD 100 REP |
| A (mm) | 124 |
| B (mm) | 25 |
| C (mm) | 8 |
| D (mm) | 8,5 |
| E | M 10 |
| F (mm) | 13,5 |
| G1 | M 12 |
| J (mm) | 66,5 |
| L (mm) | 0 |
| M | G 1/4" |
| N (mm) | 10,5 |
| O (mm) | 19,25 |
| P (mm) | 103 |
| Q (mm) | 20 |
| T (mm) | 22 |
| U (mm) | 8,5 |
| Z (mm) | 10,0 |
| Gewicht | 2,5 kg / Stk. |
