Kipphebelventil 3/2-Wege, Druckeingang: Ringstück, 6 x 4 mm (außen x innen)-G 1/ 1/8"
Preis Pro Stück
35,90 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
35,90 €*
39,48 €*
(Sie sparen 9.07% )
|
| 3 ab |
34,11 €*
39,48 €*
(Sie sparen 13.6% )
|
| 10 ab |
32,31 €*
39,48 €*
(Sie sparen 18.16% )
|
| 30 ab |
30,52 €*
39,48 €*
(Sie sparen 22.7% )
|
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571391973
Produktnummer:
DA141828
Gewicht:
0.044 kg
Produktinformationen "Kipphebelventil 3/2-Wege, Druckeingang: Ringstück, 6 x 4 mm (außen x innen)-G 1/ 1/8""
Werkstoffe:
Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBR
Temperaturbereich:
-5°C bis +70°C
Betriebsdruck:
0 - 10 bar (M5: 0 - 8 bar)
Medien:
gefilterte Druckluft, neutrale Gase
Benötigte Befestigungsbohrung bei Schalttafeleinbau:
Ø 12 mm, maximale Blechdicke: 4 mm
Vorteile:
•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher& schneller Aufbau einer Schaltung, •Kipphebel positionierbar
Anwendung:
Zum Betätigen von einfachwirkenden Zylindern schrauben Sie das 3/2-Wege-Ventil (K 3...) direkt in den Zylinder.
*Druckluftversorgung kann wahlweise am Einschraubgewinde oder Ringstück anstehen
Weitere Eigenschaften:

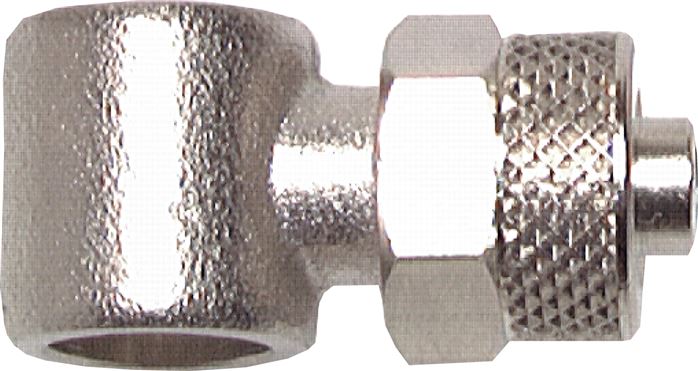

| Ringstück Ausführung | CK-Anschluss |
| Funktion | 3/2-Wege, Druckeingang: Ringstück |
| Anschluss Ringstück | 6 x 4 mm (außen x innen) |
| Hohlschraube Gewinde | G 1/8 (AG) |

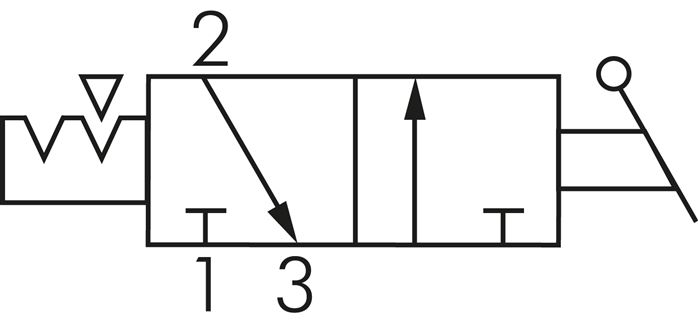

| Symbole | z_k2_k.eps |
| Symbole-1 | z_k3_k.eps |
| Betriebsdruck (bar) | 0 - 10 |
| Gewicht | 43 g / Stk. |
