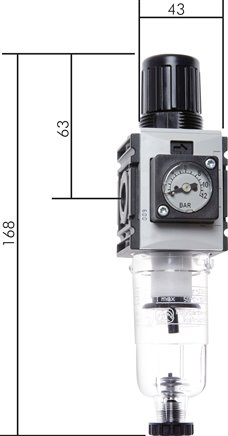

FUTURA Filterregler, G 1/4", 0,5 - 10 bar, Baureihe 0
%
52,09 €*
(Sie sparen 16.03% )
43,74 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571303600
Produktnummer:
DA138596
Gewicht:
0.26 kg
Versand:
Paket | Express möglich
Produktinformationen "FUTURA Filterregler, G 1/4", 0,5 - 10 bar, Baureihe 0"
Ausführung:

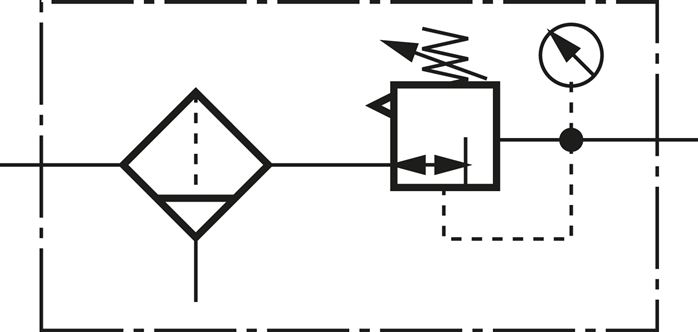

Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und Sinterfilter
Werkstoffe:
Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat
Temperaturbereich:
-10°C bis +50°C
Eingangsdruck:
1,5 - 16 bar (Baureihe 0: 1,5 - 12 bar)
Kondensatentleerung:
halbautomatisch**
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Porenweite im Filter:
5 ?m
Medien:
Druckluft, neutrale Gase
Vorteile:
•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, •Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20 (Baureihe 0 kann nicht verschlossen werden)
max. Kondensatmenge:
16 cm?
Schalttafelgewinde:
M 30x1,5
Lieferumfang:
Filterregler einschließlich Manometer
Durchfluss:
1000 l/min, Sekundärentlüftung: 25 l/min
Optional:
Ausführung mit Metallbehälter ohne Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 12 bar) -AMNC
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden., ***Montage eines Standardmanometers nur mit Manometeradapter möglich, Anzeigebereich des Kompaktmanometers: 0 - 12 bar, bzw. 0 - 6 bar
Weitere Eigenschaften:
| Ausführung | Filterregler mit 40 mm Standardmanometer |
| Gewinde | G 1/4" |
| Druckregelbereich (bar) | 0,5 - 10 |
| Behälterausführung | Kunststoffbehälter |
| Kondensatablass | halbautomatisch |
| Manometeranzeige (bar) | 0 - 16 |
| Befestigungswinkel | W 0 F |
| Koppelpaket | KP 0 F |
| Koppelpaket mit Wandkonsole | KPW 0 F |
| Eingangsdruck (bar) | 1,5 - 12 |
| Gewicht | 260 g / Stk. |
