Einpresspatrone 6mm Steckanschluss, MSV-Körper
Preis Pro Stück
0,73 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
0,73 €*
1,12 €*
(Sie sparen 34.82% )
|
| 5 ab |
0,70 €*
1,12 €*
(Sie sparen 37.5% )
|
| 20 ab |
0,66 €*
1,12 €*
(Sie sparen 41.07% )
|
| 50 ab |
0,62 €*
1,12 €*
(Sie sparen 44.64% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
| Anschluss: | 6 mm |
|---|---|
| Material: | Messing vernickelt |
Werkstoffe:
Körper: Messing vernickelt, Lösering: PBT, Dichtung: NBR, Haltekrallen: Edelstahl
Temperaturbereich:
-20°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
Druckluft, neutrale Gase
Vorteile:
•extrem kleine Abmessungen, •kein Gewindeloch notwendig, •maschinelle Installation möglich, •Patrone besteht nur aus einem Teil
Arbeitsschritte:
•Herstellen des Stufenloches durch Stufenbohrer oder Spritzgießen, •Einpressen der Patrone, •seitliches Herausziehen der Montagesicherung
Lieferumfang:

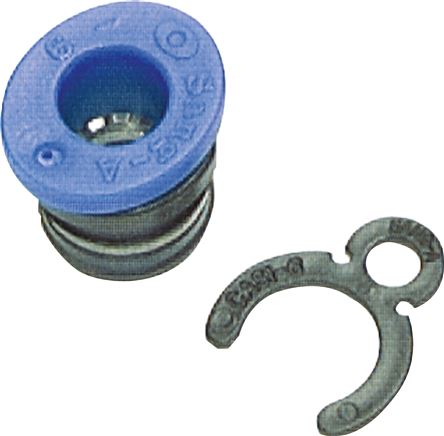

Einpresspatrone komplett mit Montagesicherung (Sicherungsring IQSES ...) einpressfertig montiert
Achtung:
Maße gelten für Werkstoff POM. Verwendung in Metallkörpern nur nach Durchführung von Versuchsreihen möglich.
*Betriebsdruck: 10 bar, max. 60°C
Weitere Eigenschaften:
| Werkstoff | MSV-Körper |

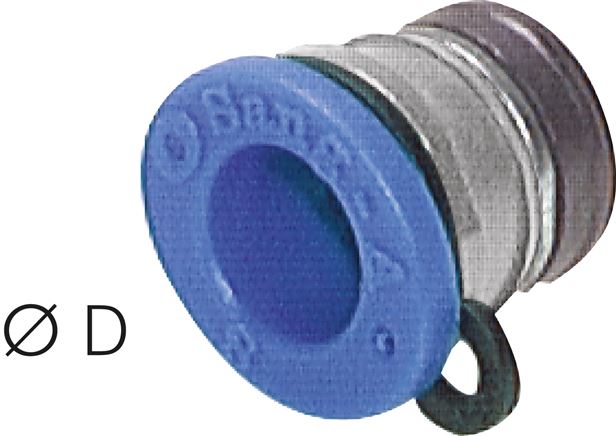

| Ø D (mm) | 6 |
| Ø A (mm) | 4 |
| Ø B + 0,1/0 (mm) | 6,2 |
| Ø C 0/+0,05 (mm) | 10,0 |
| D + 0,1/0 (mm) | 8,2 |
| E + 0,1/0 (mm) | 4,0 |
| F (mm) | 5,0 |
| G (mm) | 13 |
| X (mm) | 12 |
| Y (mm) | 14 |
| Gewicht | 2.9 g / Stk. |
| Anschluss: | 6 mm |
|---|---|
| Material: | Messing vernickelt |
