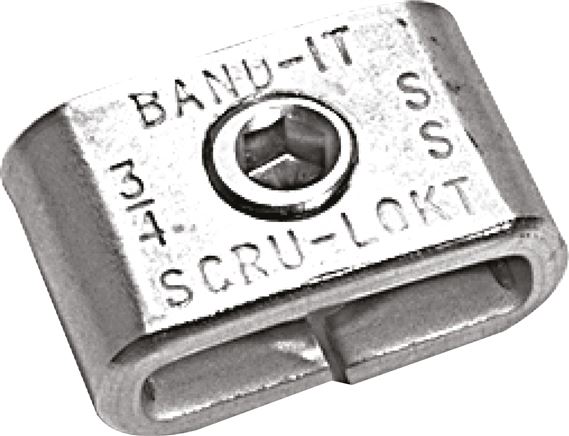

Band-It-Schraubschlaufen 201, 19,1 (3/4")mm
Preis Pro Stück
3,52 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
3,52 €*
5,30 €*
(Sie sparen 33.58% )
|
| 5 ab |
3,34 €*
5,30 €*
(Sie sparen 36.98% )
|
| 20 ab |
3,16 €*
5,30 €*
(Sie sparen 40.38% )
|
| 50 ab |
2,99 €*
5,30 €*
(Sie sparen 43.58% )
|
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571230609
Produktnummer:
DA119329
Gewicht:
0.016 kg
Produktinformationen "Band-It-Schraubschlaufen 201, 19,1 (3/4")mm"
Band-It - Montagebeispiel:
Schritt 1:
Schlaufe mit den Ohren zum Bandende auf das Band ziehen. Schelle formen und Band auf Band legen. Schlaufe über beide Bänder ziehen und das Bandende ca. 30 mm unter die Schlaufe biegen. Bei hoher Belastung der Schelle (z.B. bei Schlaucheinbindung) Band zweimal durch die Schlaufe ziehen.
Schritt 2:
Band in das Spannwerkzeug seitlich einführen, Excenterhebel andrücken und durch Drehen der Kurbel Schelle anziehen. Die maximale Spannung ist erreicht, wenn das Band nicht mehr unter der Schlaufe durchzieht (lässt sich durch Auflegen eines Fingers leicht "erfühlen").
Schritt 3:
Nach Erreichen der erforderlichen Spannung das Werkzeug langsam über die Schlaufe biegen. Dabei gleichzeitig die Kurbel ca. eine halbe Umdrehung lösen, um Spannungsverlust und Reißen des Bands zu vermeiden. Um das Band abzuschneiden, Schneidhebel ruckartig ziehen.
Schritt 4:
Mit dem Hammer das Band auf die Schlaufenbrücke schlagen und zur Sicherung des Bandendes die beiden Ohren der Schlaufe umlegen.
Anwendung:
zum Herstellen von nachspannbaren Schellen in Verbindung mit Band-It Band 201
Montagewerkzeug:
C001, C003

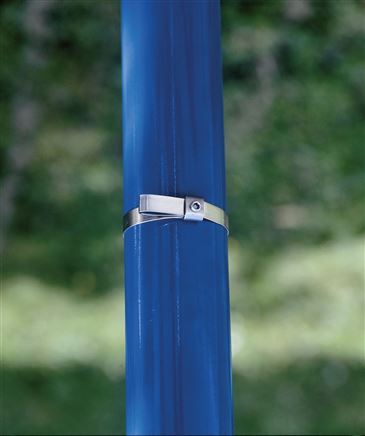

Montage:
Wie bei Band-It Band 201, jedoch wird das Band nach dem Spannen nicht umgebogen, sondern mit der Innensechskantschraube fixiert. Um ein spöteres Nachspannen zu ermöglichen, sollten hinter der Schlaufe noch ca. 100 mm Band herausragen.
Achtung:
Durch Falten des Schlaufenendes Verletzungen vorbeugen!
Werkstoffe:
rostfreier Edelstahl AISI 201 (1.4372)
Weitere Eigenschaften:
| Breite (mm) | 19,1 (3/4) |
| Verpackungseinheit (Stk) | 25 |
| Gewicht | 17 g / Stk. |
