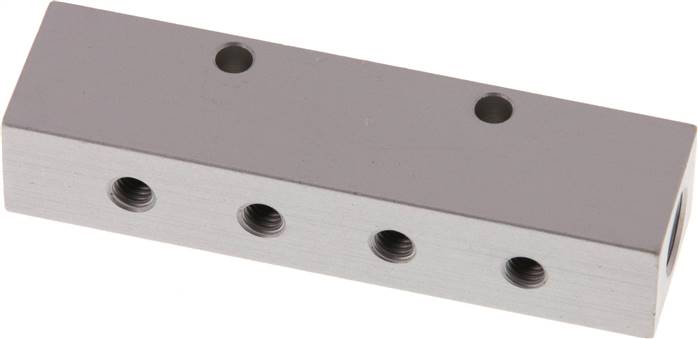

Verteilerleiste 2 x G 1/8"-8 x M 5, Aluminium eloxiert, doppelseitig
*Befestigungsbohrungen gegenüberliegend angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 x 4 AbgängeGewinde Eingang2 x G 1/8"Gewinde Abgang8 x M 5L (mm)75A (mm)20B (mm)15C (mm)15D (mm)15E (mm)22,5F (mm)4,2G1 (mm)3,5G2 (mm)3,5Gewicht49 g / Stk.
Verteilerleiste 2 x G 1/8"-6 x M 5, Aluminium eloxiert, doppelseitig
*Befestigungsbohrungen gegenüberliegend angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 x 3 AbgängeGewinde Eingang2 x G 1/8"Gewinde Abgang6 x M 5L (mm)60A (mm)20B (mm)15C (mm)15D (mm)15E (mm)22,5F (mm)4,2G1 (mm)3,5G2 (mm)3,5Gewicht40 g / Stk.
Verteilerleiste 2 x G 1/2"-6 x G 1/4", Aluminium eloxiert
*Befestigungsbohrungen gegenüberliegend angeordnet, **Befestigungsbohrungen ausgangsseitig angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung6 AbgängeGewinde Eingang2 x G 1/2"Gewinde Abgang6 x G 1/4"L (mm)224A (mm)40B (mm)22C (mm)36D (mm)28E (mm)40,0F (mm)6,5G1 (mm)34,2G2 (mm)34,2Gewicht470 g / Stk.

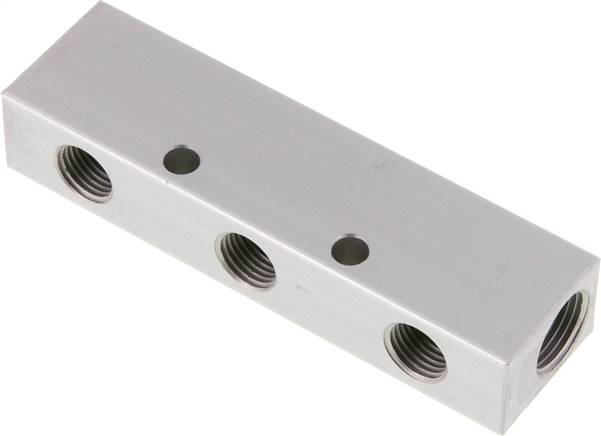

Verteilerleiste 2 x G 3/8"-3 x G 1/4", Aluminium eloxiert
*Befestigungsbohrungen gegenüberliegend angeordnet, **Befestigungsbohrungen ausgangsseitig angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung3 AbgängeGewinde Eingang2 x G 3/8"Gewinde Abgang3 x G 1/4"L (mm)108A (mm)30B (mm)18C (mm)36D (mm)20E (mm)36,0F (mm)6,5G1 (mm)24,0G2 (mm)24,0Gewicht120 g / Stk.

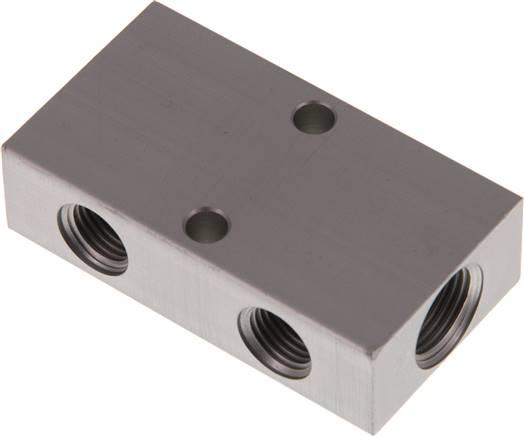

Verteilerleiste 2 x G 3/8"-2 x G 1/4", Aluminium eloxiert
*Befestigungsbohrungen gegenüberliegend angeordnet, **Befestigungsbohrungen ausgangsseitig angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 AbgängeGewinde Eingang2 x G 3/8"Gewinde Abgang2 x G 1/4"L (mm)72A (mm)40B (mm)18C (mm)36D (mm)20E (mm)36,0F (mm)6,5G1 (mm)6,0G2 (mm)34,0Gewicht115 g / Stk.

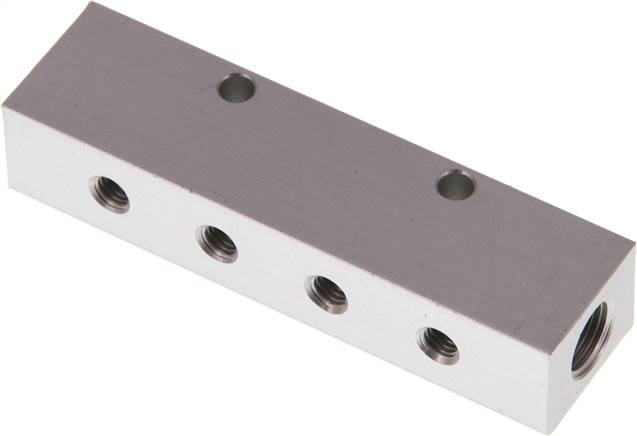

Verteilerleiste 2 x G 1/8"-4 x M 5, Aluminium eloxiert
*Befestigungsbohrungen gegenüberliegend angeordnet, **Befestigungsbohrungen ausgangsseitig angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung4 AbgängeGewinde Eingang2 x G 1/8"Gewinde Abgang4 x M 5L (mm)75A (mm)20B (mm)15C (mm)15D (mm)15E (mm)22,5F (mm)4,2G1 (mm)3,5G2 (mm)3,5Gewicht50 g / Stk.

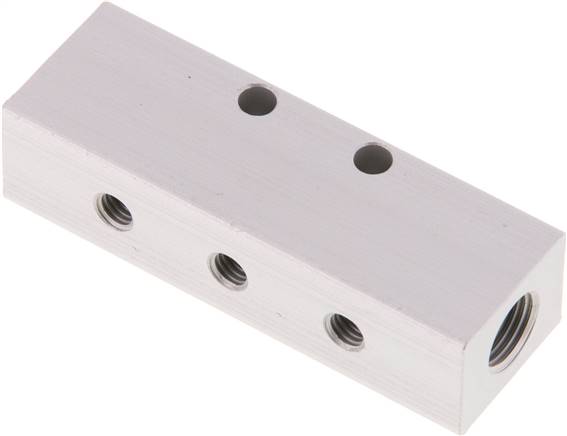

Verteilerleiste 2 x G 1/8"-3 x M 5, Aluminium eloxiert
*Befestigungsbohrungen gegenüberliegend angeordnet, **Befestigungsbohrungen ausgangsseitig angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung3 AbgängeGewinde Eingang2 x G 1/8"Gewinde Abgang3 x M 5L (mm)60A (mm)20B (mm)15C (mm)15D (mm)15E (mm)22,5F (mm)4,2G1 (mm)3,5G2 (mm)3,5Gewicht40 g / Stk.

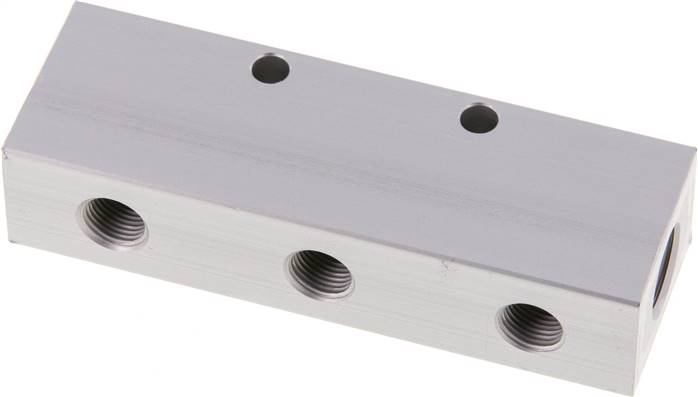

Verteilerleiste 2 x G 1/4"-6 x G 1/8", Aluminium eloxiert, doppelseitig
*Befestigungsbohrungen gegenüberliegend angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 x 3 AbgängeGewinde Eingang2 x G 1/4"Gewinde Abgang6 x G 1/8"L (mm)90A (mm)30B (mm)15C (mm)30D (mm)20E (mm)30,0F (mm)5,2G1 (mm)4,5G2 (mm)4,5Gewicht110 g / Stk.

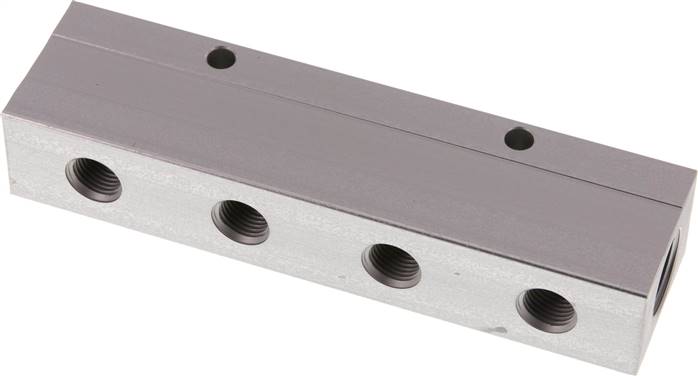

Verteilerleiste 2 x G 1/2"-8 x G 1/4", Aluminium eloxiert
*Befestigungsbohrungen gegenüberliegend angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 x 4 AbgängeGewinde Eingang2 x G 1/2"Gewinde Abgang8 x G 1/4"L (mm)152A (mm)40B (mm)22C (mm)36D (mm)28E (mm)40,0F (mm)6,5G1 (mm)5,8G2 (mm)5,8Gewicht310 g / Stk.

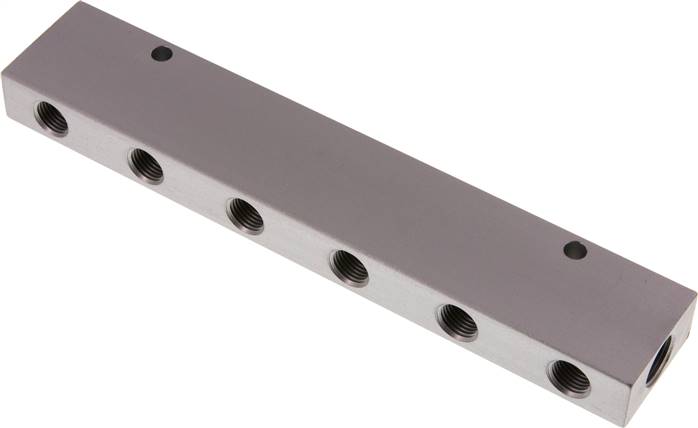

Verteilerleiste 2 x G 3/8"-12 x G 1/4", Aluminium eloxiert, doppelseitig
*Befestigungsbohrungen gegenüberliegend angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 x 6 AbgängeGewinde Eingang2 x G 3/8"Gewinde Abgang12 x G 1/4"L (mm)216A (mm)40B (mm)18C (mm)36D (mm)20E (mm)36,0F (mm)6,5G1 (mm)6,0G2 (mm)6,0Gewicht320 g / Stk.
Verteilerleiste 2 x G 1/4"-2 x G 1/8", Aluminium eloxiert
*Befestigungsbohrungen gegenüberliegend angeordnet, **Befestigungsbohrungen ausgangsseitig angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 AbgängeGewinde Eingang2 x G 1/4"Gewinde Abgang2 x G 1/8"L (mm)60A (mm)30B (mm)15C (mm)30D (mm)20E (mm)30,0F (mm)5,2G1 (mm)4,5G2 (mm)25,5Gewicht75 g / Stk.
Verteilerleiste 2 x G 1/4"-3 x G 1/8", Aluminium eloxiert
*Befestigungsbohrungen gegenüberliegend angeordnet, **Befestigungsbohrungen ausgangsseitig angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung3 AbgängeGewinde Eingang2 x G 1/4"Gewinde Abgang3 x G 1/8"L (mm)90A (mm)30B (mm)15C (mm)30D (mm)20E (mm)30,0F (mm)5,2G1 (mm)4,5G2 (mm)4,5Gewicht115 g / Stk.

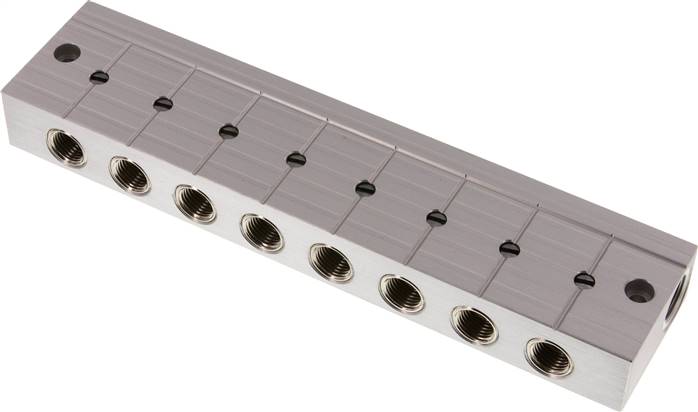

Verteilerleiste m. Kugelhähnen 2 x G 3/8"-8 x G 1/4"
Werkstoffe:Körper: Aluminium exloxiert, Kugel und Spindel: Messing verchromt, Dichtungen: PTFE / NBRTemperaturbereich:-10°C bis +100°CBetriebsdruck:-0,95 bis 10 barFunktion:Dient als Verteiler- und Absperrleiste in Maschinen und Anlagen, bei denen es notwendig ist einzelne Steuerkreise abzuschalten. Die Leiste enthält je Abgang einen Kugelhahn, der mittels Schlitzschraubendreher verstellbar ist. Der Schlitz in der Spindel zeigt dabei die Stellung des Kugelhahns an.Weitere Eigenschaften:Ausführung8 AbgängeGewinde G12 x G 3/8"Gewinde G28 x G 1/4"L (mm)225Nennweite je Anschluss (DN) (mm)8Gewicht750 g / Stk.

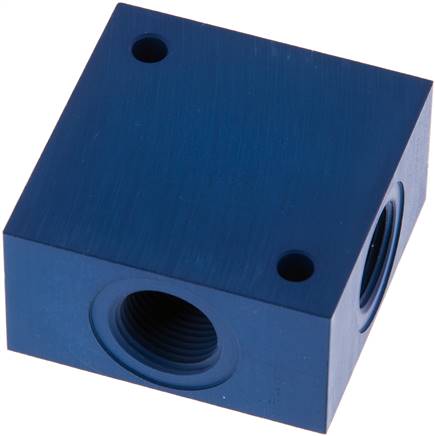

Kreuz-Verteiler 4 x G 3/8",Aluminium
VB438A Kreuz-Verteiler 4 x G 3/8",AluminiumWeitere Eigenschaften:WerkstoffAluminiumAusführung4-fachGewinde4 x G 3/8"L (mm)50B (mm)50H (mm)26Gewicht130 g / Stk.

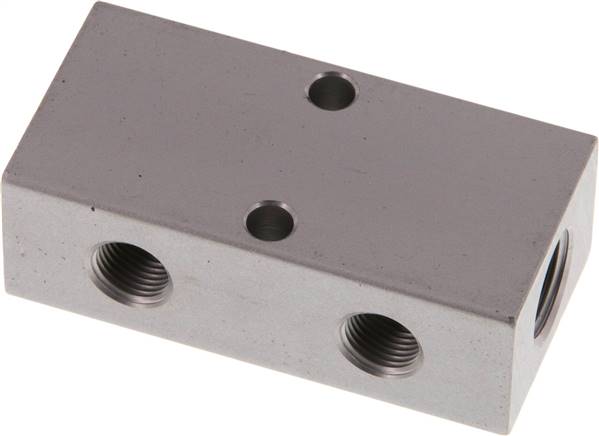

Verteilerleiste 2 x G 1/4"-4 x G 1/8", Aluminium eloxiert, doppelseitig
*Befestigungsbohrungen gegenüberliegend angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung2 x 2 AbgängeGewinde Eingang2 x G 1/4"Gewinde Abgang4 x G 1/8"L (mm)60A (mm)30B (mm)15C (mm)30D (mm)20E (mm)30,0F (mm)5,2G1 (mm)4,5G2 (mm)25,5Gewicht70 g / Stk.

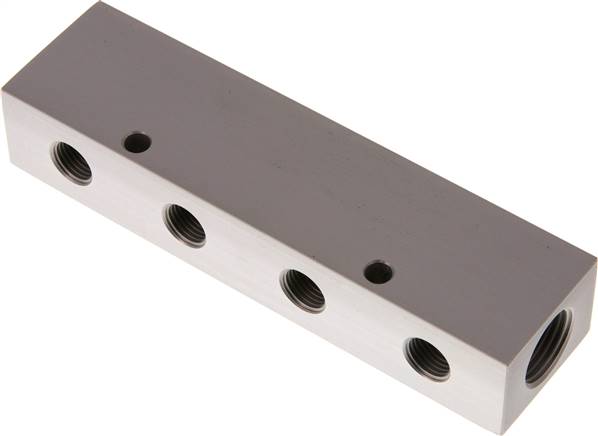

Verteilerleiste 2 x G 1/2"-4 x G 1/4", Aluminium eloxiert
*Befestigungsbohrungen gegenüberliegend angeordnet, **Befestigungsbohrungen ausgangsseitig angeordnetWeitere Eigenschaften:WerkstoffAluminium eloxiertAusführung4 AbgängeGewinde Eingang2 x G 1/2"Gewinde Abgang4 x G 1/4"L (mm)152A (mm)40B (mm)22C (mm)36D (mm)28E (mm)40,0F (mm)6,5G1 (mm)34,2G2 (mm)34,2Gewicht320 g / Stk.
Verteilerleiste m. Kugelhähnen 2 x G 3/8"-10 x G 1/4"
Werkstoffe:Körper: Aluminium exloxiert, Kugel und Spindel: Messing verchromt, Dichtungen: PTFE / NBRTemperaturbereich:-10°C bis +100°CBetriebsdruck:-0,95 bis 10 barFunktion:Dient als Verteiler- und Absperrleiste in Maschinen und Anlagen, bei denen es notwendig ist einzelne Steuerkreise abzuschalten. Die Leiste enthält je Abgang einen Kugelhahn, der mittels Schlitzschraubendreher verstellbar ist. Der Schlitz in der Spindel zeigt dabei die Stellung des Kugelhahns an.Weitere Eigenschaften:Ausführung10 AbgängeGewinde G12 x G 3/8"Gewinde G210 x G 1/4"L (mm)275Nennweite je Anschluss (DN) (mm)8Gewicht900 g / Stk.
